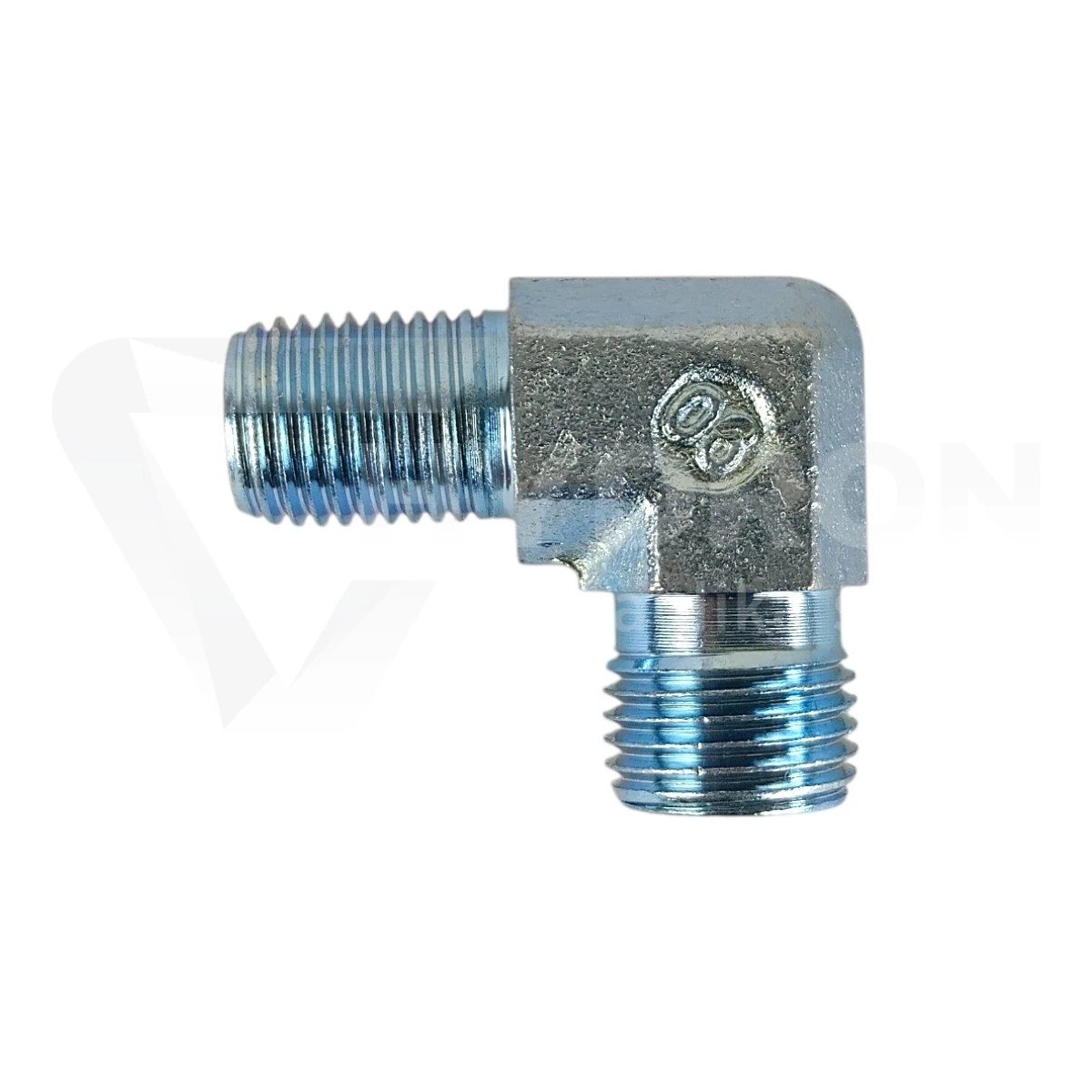

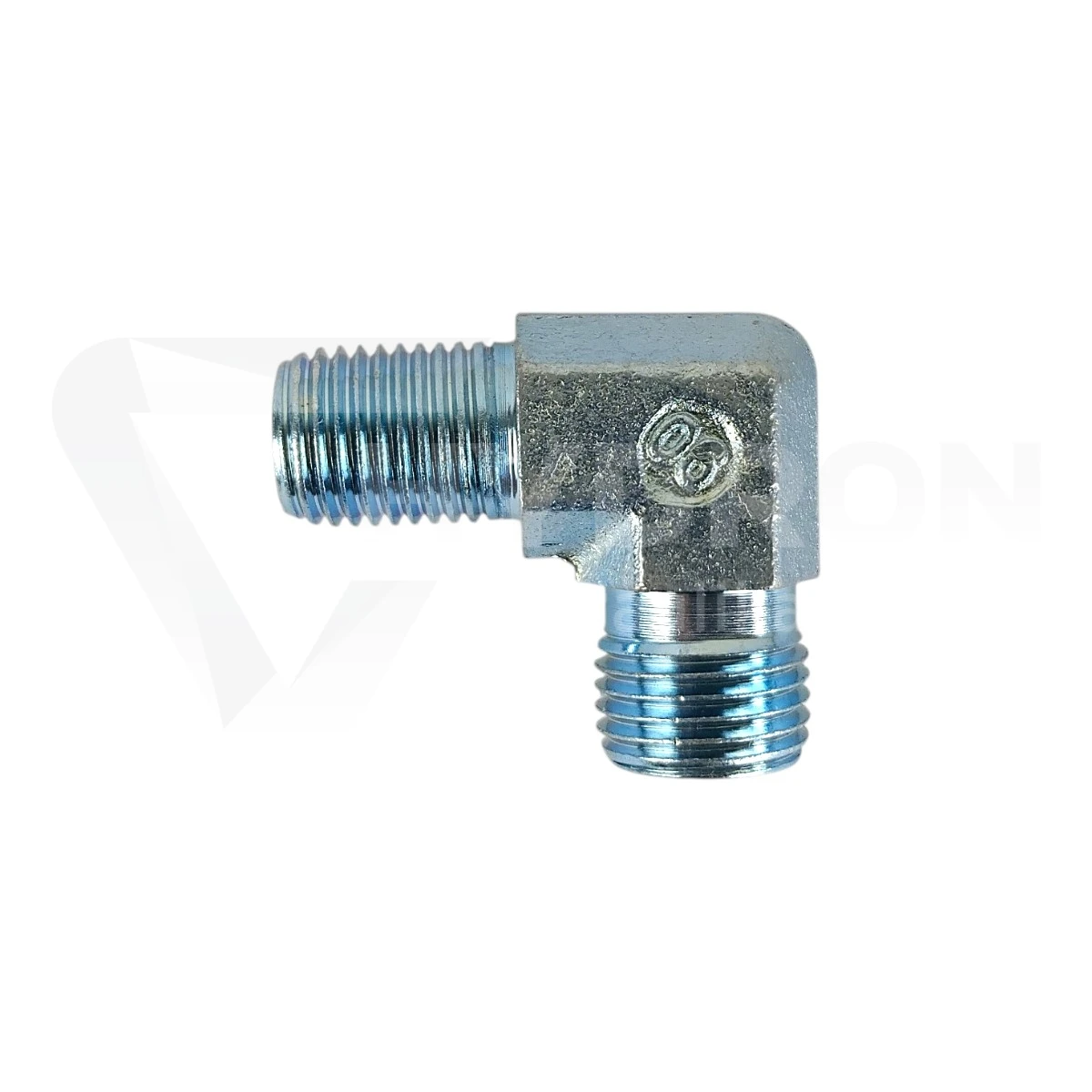

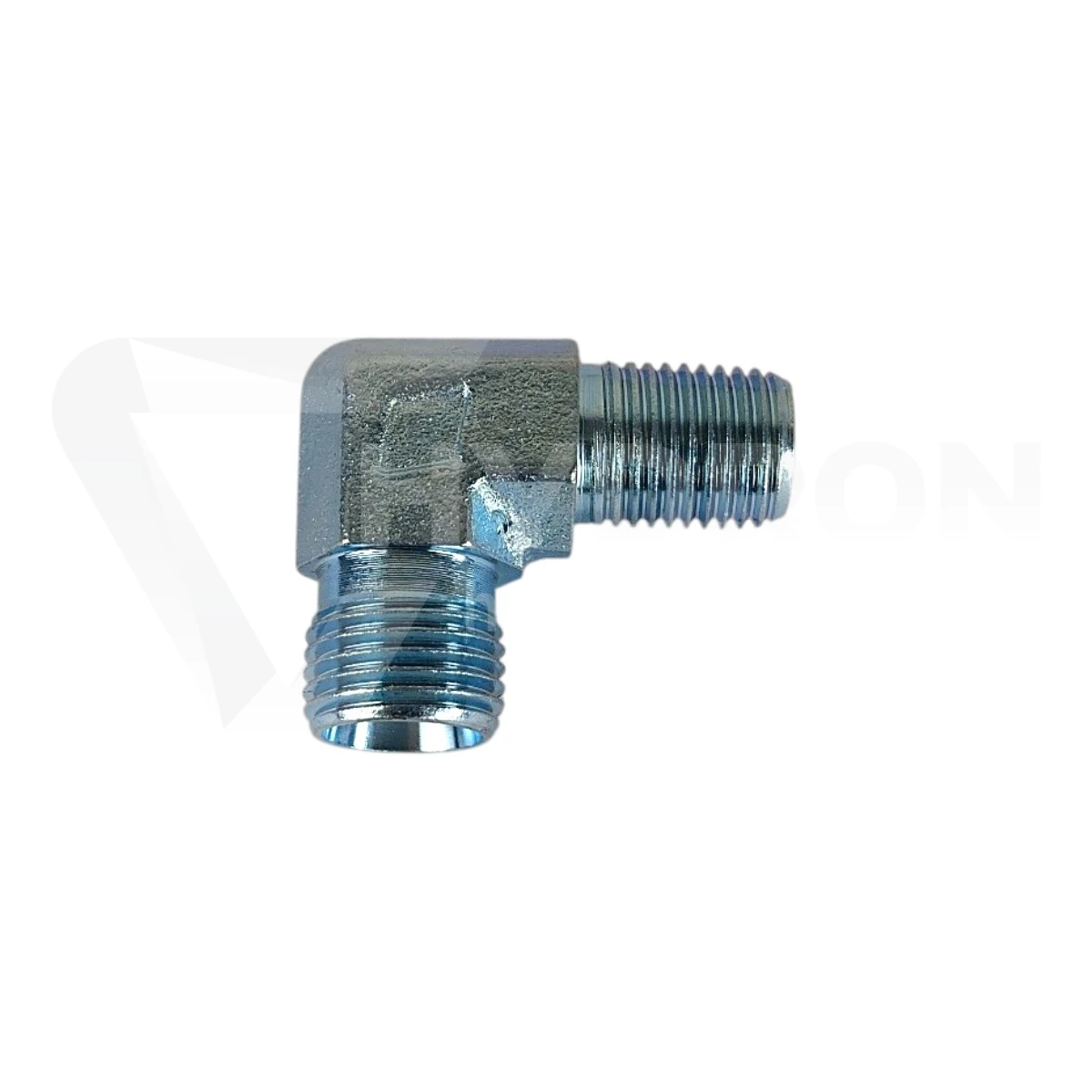

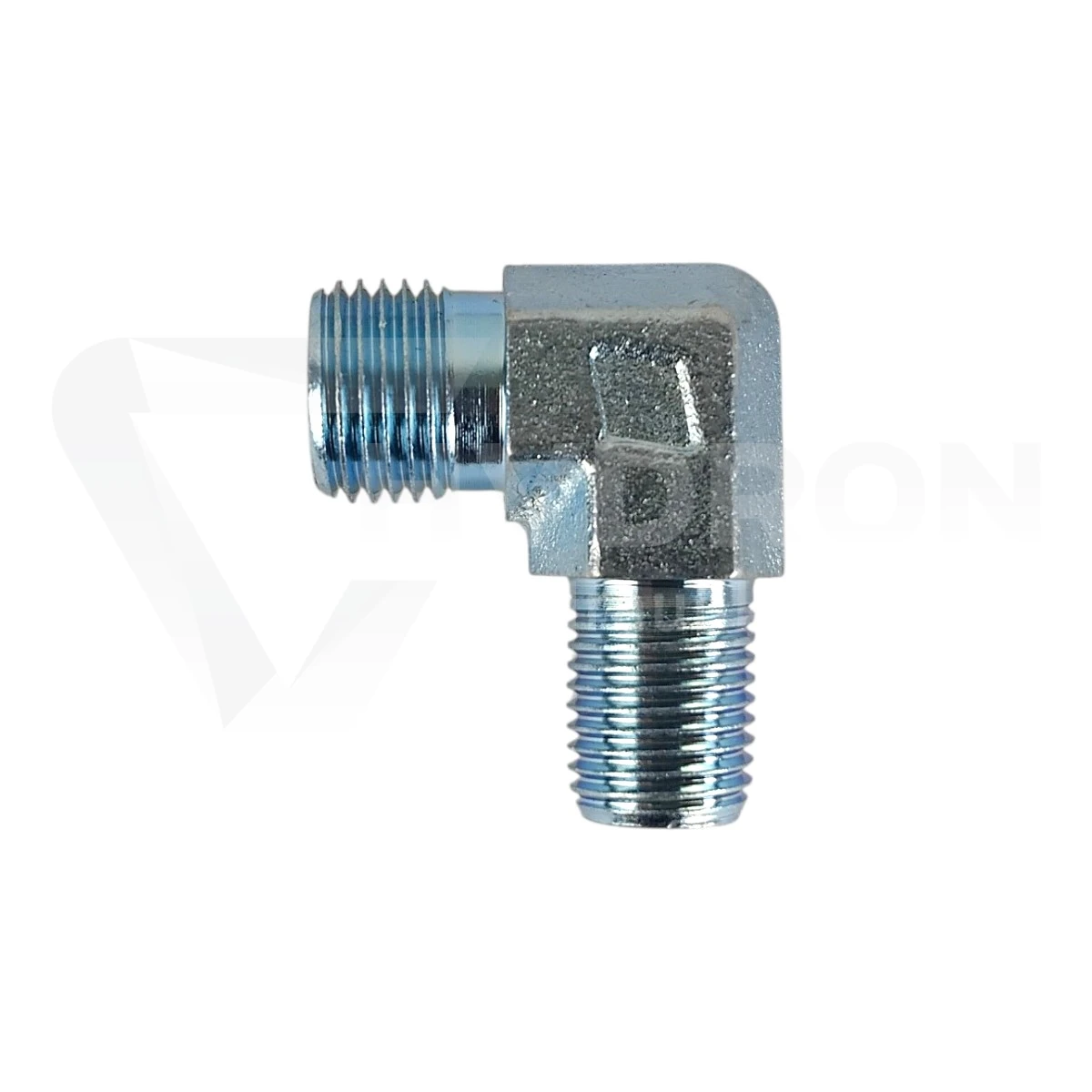

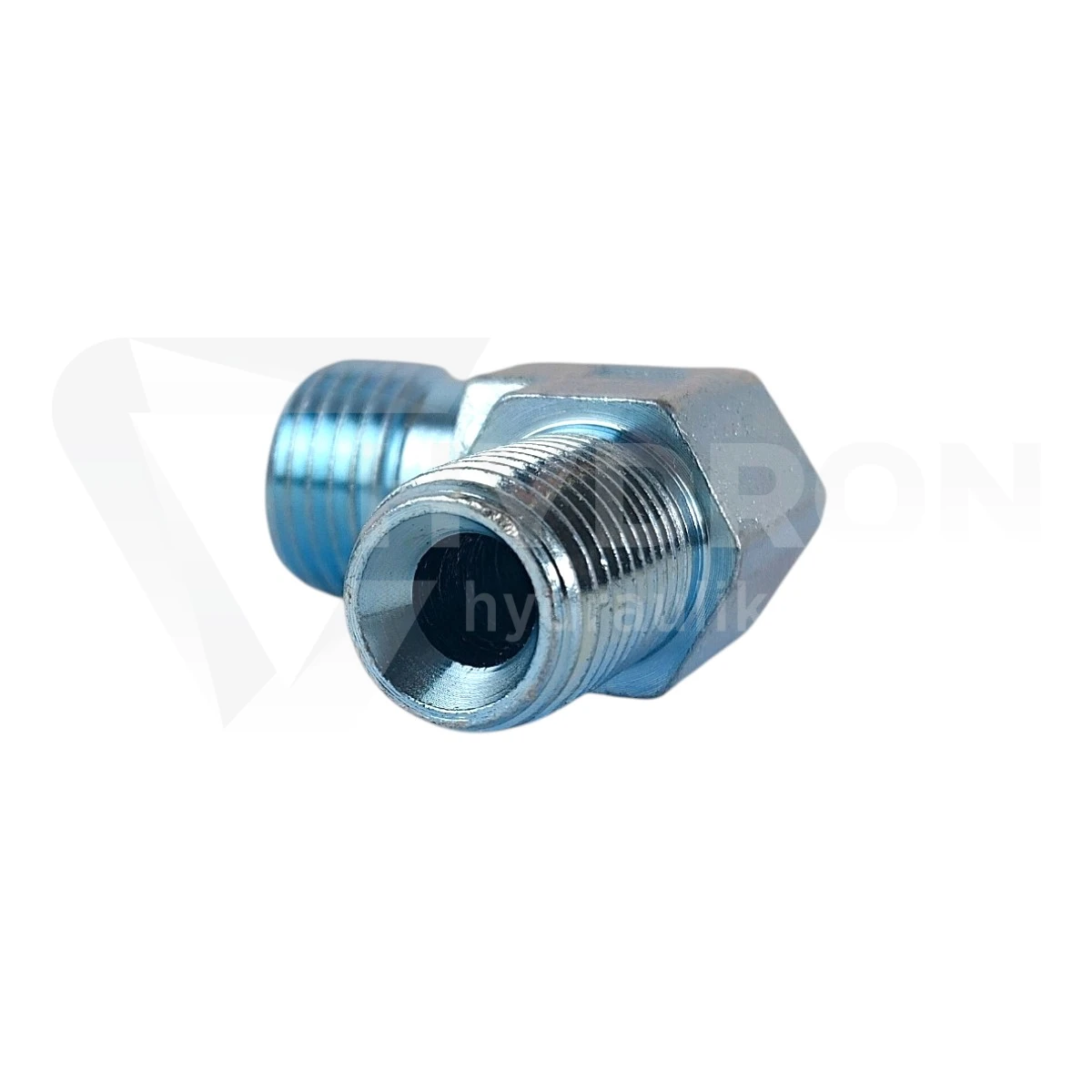

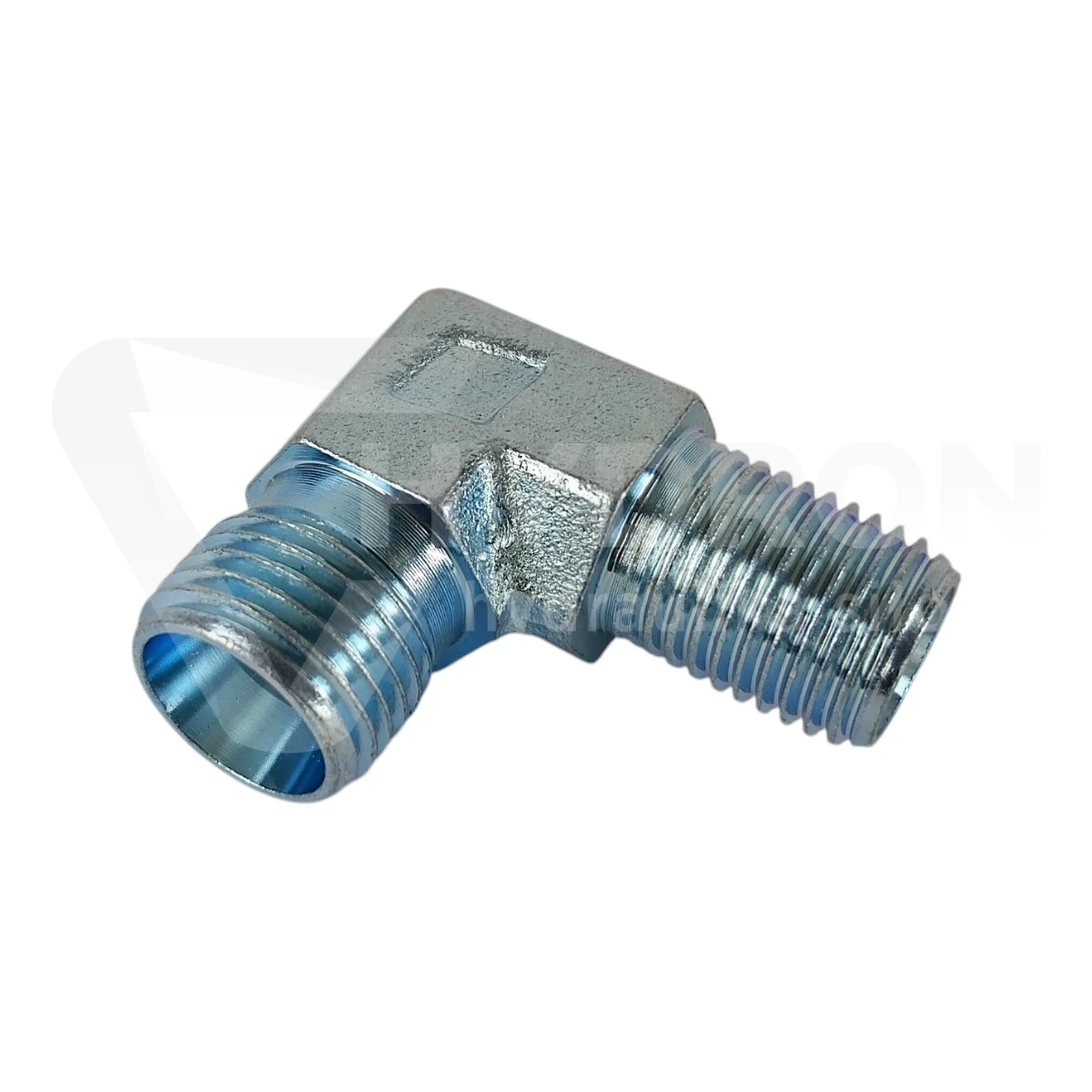

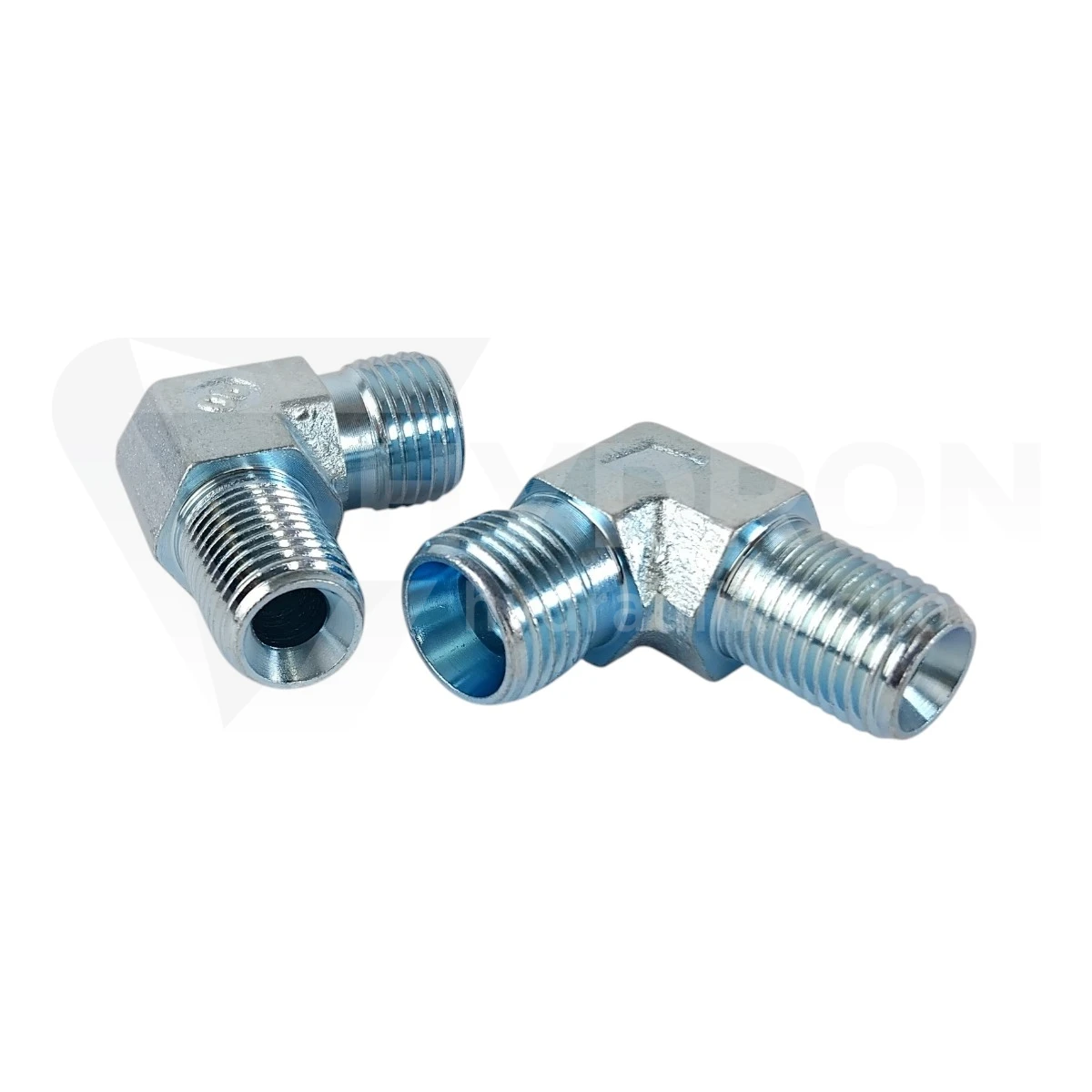

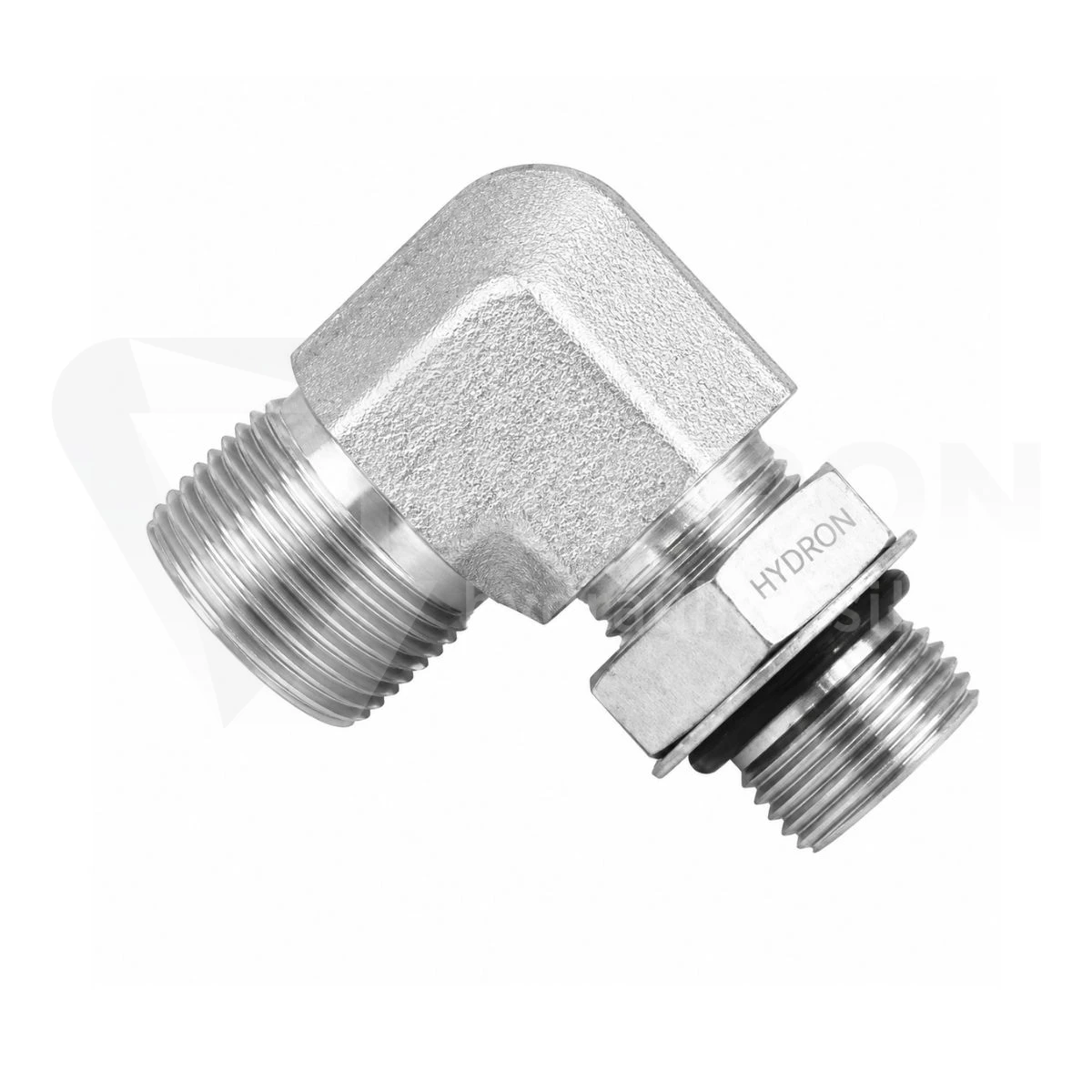

Przyłączka kolankowa 90° 1/4 NPT M16X1,5 10L

Przejdź do sekcji Opinie

12,64 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 1/4'' NPT
Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
Rozmiar gwintu 2 M16X1,5
Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie przyłączenie ( jako przyłączka )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

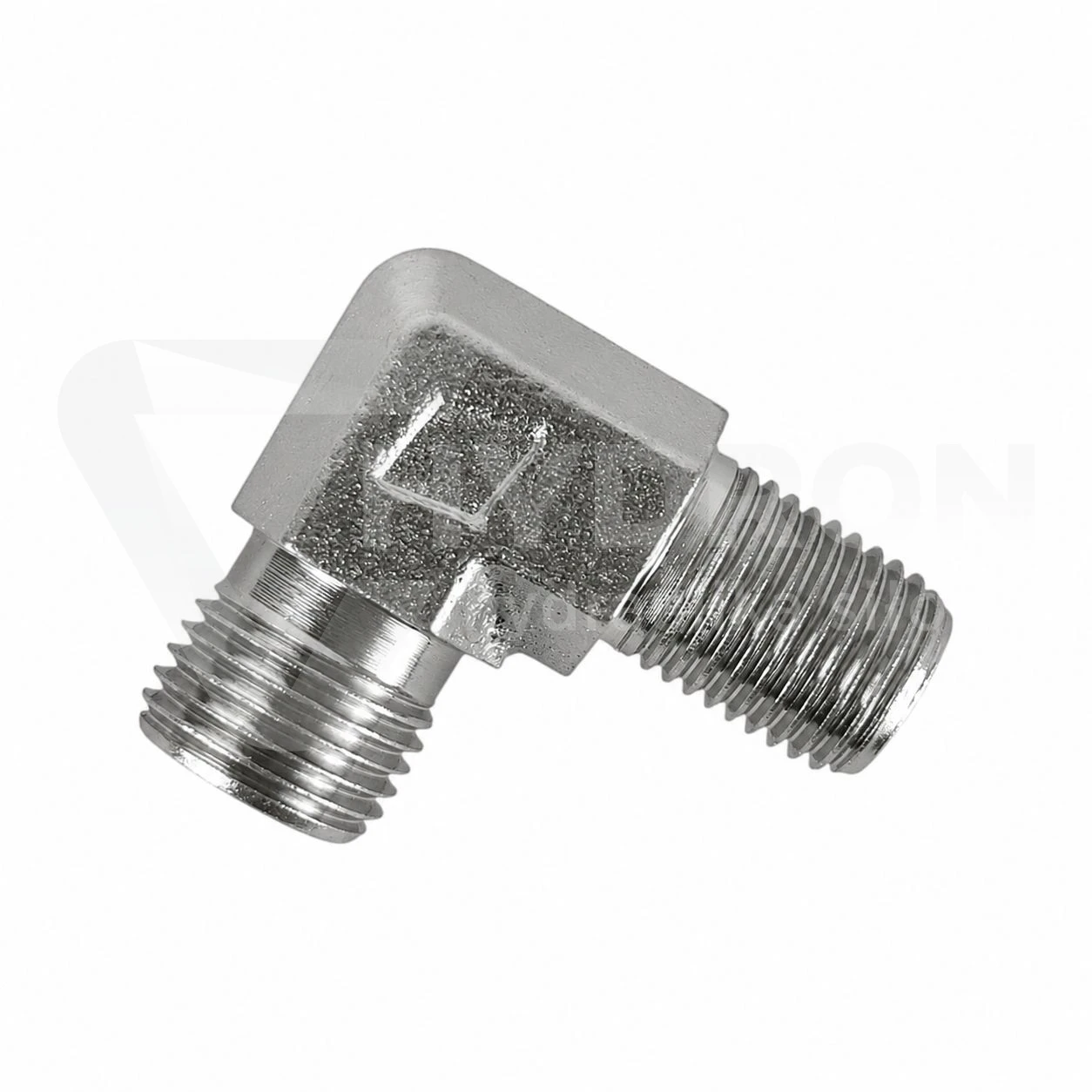

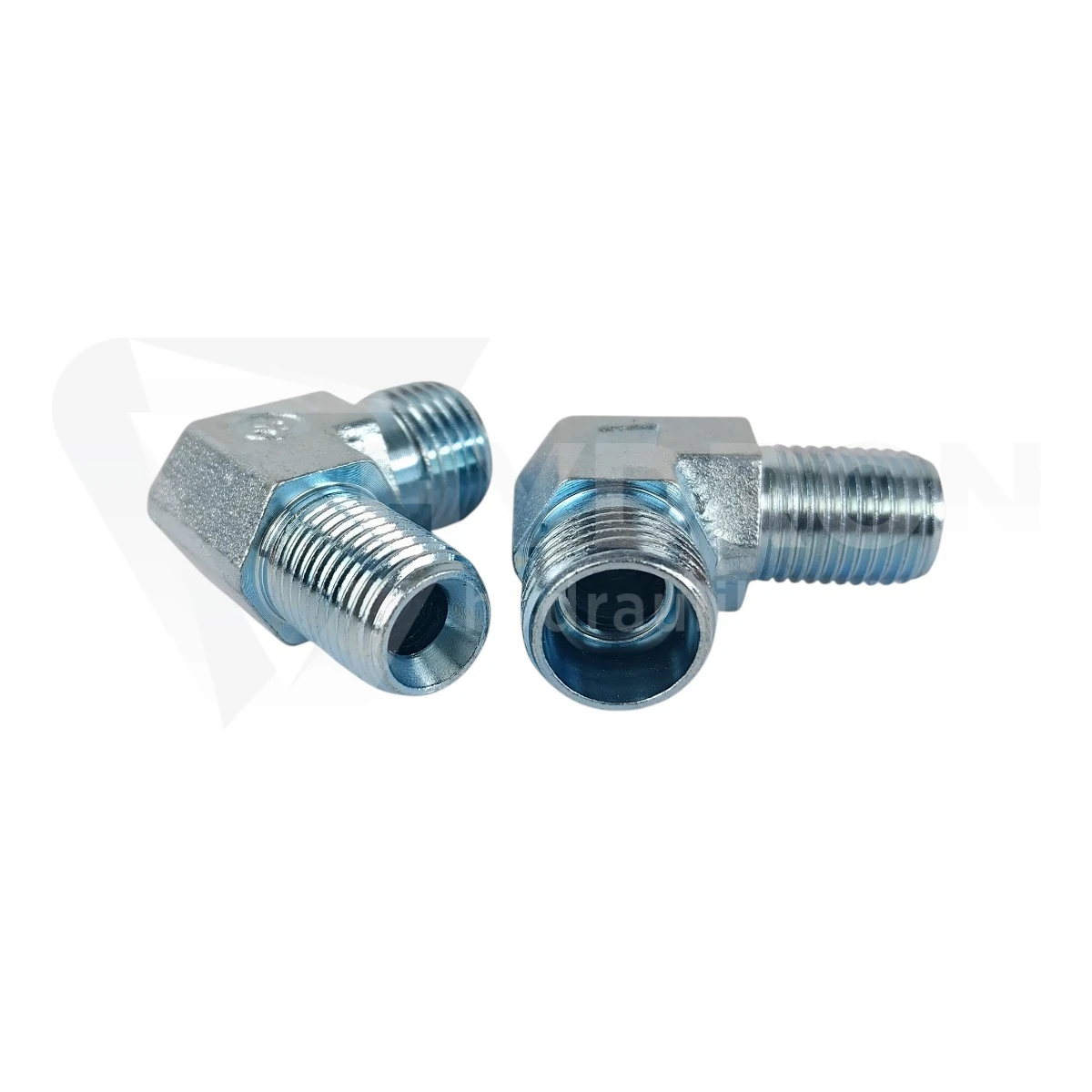

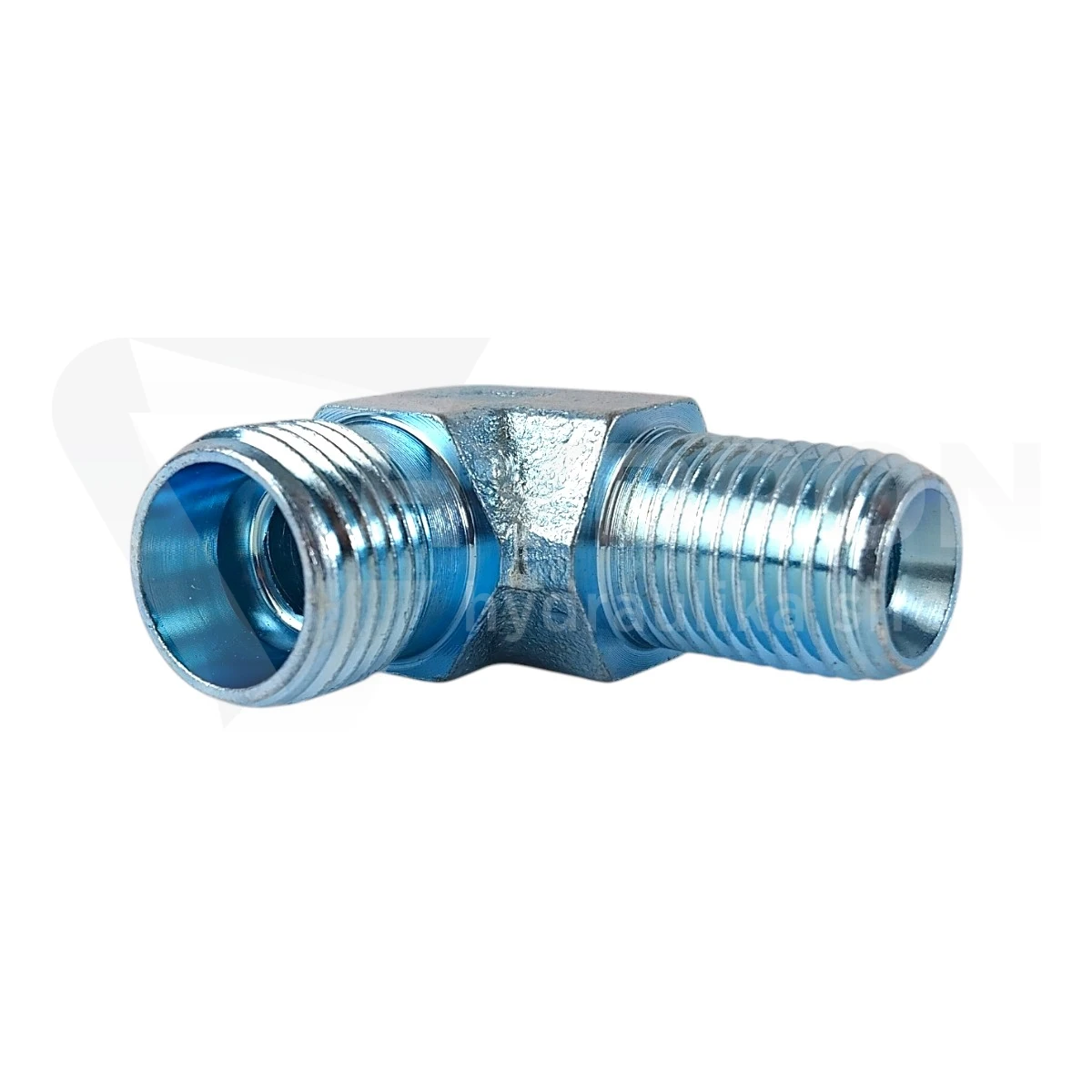

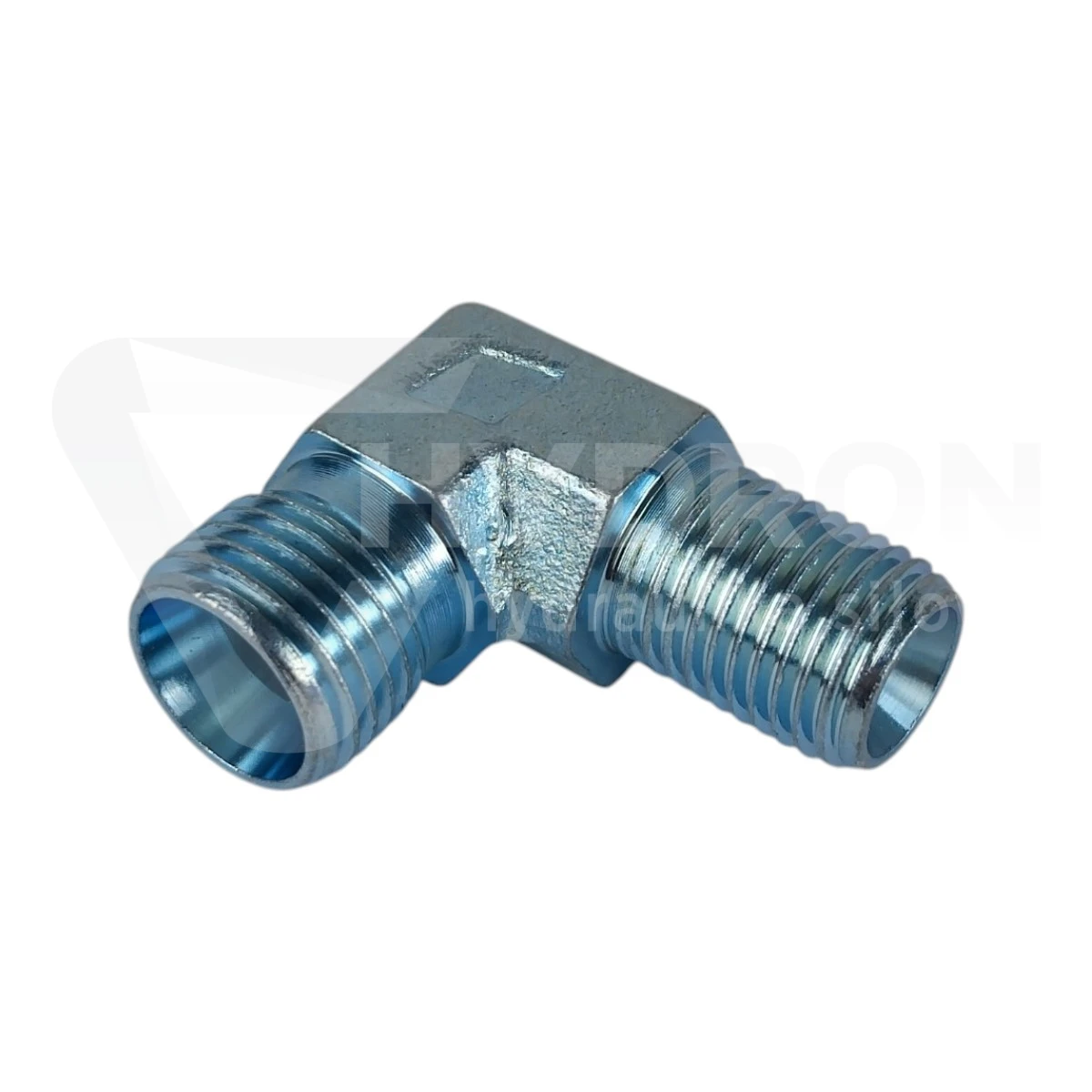

Przyłączka kolankowa 90° 1/4" NPT / M16x1,5 10L

Przyłączka kolankowa 90° 1/4" NPT / M16x1,5 10L umożliwia zmianę kierunku instalacji pod kątem prostym oraz połączenie dwóch różnych standardów gwintu. Po jednej stronie znajduje się stożkowy gwint 1/4" NPT, a po drugiej metryczne przyłącze M16x1,5 10L przeznaczone dla rury o średnicy zewnętrznej 10 mm.

Takie połączenie sprawdza się szczególnie przy podłączaniu elementów wyposażonych w port NPT do europejskich instalacji rurowych wykorzystujących lekką serię L. Kąt 90° pozwala dodatkowo poprowadzić rurę w innym kierunku bez wykonywania dodatkowego łuku lub stosowania kilku adapterów.

Parametry techniczne

typ produktu: przyłączka kolankowa 90°,
kąt: 90°,
gwint 1: 1/4" NPT zewnętrzny,
rodzaj gwintu 1: stożkowy NPT,
skok gwintu 1/4" NPT: 18 zwojów na cal,
gwint 2: M16x1,5 zewnętrzny,
rozmiar strony metrycznej: 10L,
średnica zewnętrzna rury: 10 mm,
seria strony metrycznej: lekka L,
skok gwintu M16: 1,5 mm,
praktyczny pomiar M16x1,5: około 15,6-15,9 mm po średnicy zewnętrznej,
kąt stożka po stronie 10L: 24°,
funkcja: połączenie portu NPT z instalacją rurową 10L,
konstrukcja: kolano hydrauliczne 90°.

Dwa różne standardy w jednej przyłączce

Najważniejszą cechą tego produktu jest połączenie systemu NPT z metrycznym systemem rurowym 10L.

1/4" NPT - gwint rurowy stożkowy,
M16x1,5 10L - gwint metryczny dla rury 10 mm w lekkiej serii L.

Nie są to dwa warianty tego samego systemu. Każda strona ma inną geometrię i inny sposób wykonania szczelnego połączenia.

Dlaczego kolano 90° jest praktyczne?

Zmiana kierunku bezpośrednio na przyłączce pozwala ograniczyć ilość miejsca potrzebnego do prowadzenia rury. Jest to szczególnie ważne przy kompaktowych maszynach, blokach hydraulicznych, pompach i rozdzielaczach.

Zamiast stosować prostą przyłączkę i dodatkowe kolano można wykorzystać jeden element:

krótszy punkt przyłączeniowy,
mniej elementów w instalacji,
łatwiejsze prowadzenie rury,
mniejsza liczba potencjalnych punktów nieszczelności,
prostszy późniejszy serwis.

1/4" NPT - gwint stożkowy, nie BSP

Gwint 1/4" NPT nie powinien być mylony z gwintem 1/4" BSP. Oba mają oznaczenie calowe, ale różnią się geometrią gwintu oraz standardem wykonania.

Dla 1/4" NPT charakterystyczny jest skok 18 zwojów na cal oraz stożkowa geometria gwintu.

Przed montażem należy więc potwierdzić, że port urządzenia jest rzeczywiście wykonany w standardzie NPT.

NPT a BSP - dlaczego nie warto dobierać „na oko”?

Jednym z częstszych błędów w hydraulice jest próba połączenia elementu NPT z portem BSP tylko dlatego, że oba są opisane jako 1/4".

Takie połączenie może początkowo sprawiać wrażenie pasującego, ale gwinty mają inną geometrię i nie powinny być traktowane jako zamienne.

Przed zakupem warto sprawdzić:

standard gwintu: NPT czy BSP,
średnicę,
skok gwintu,
rodzaj uszczelnienia.

M16x1,5 10L po stronie rurowej

Druga strona przyłączki wykorzystuje gwint M16x1,5 w konfiguracji 10L. Oznacza to połączenie przeznaczone dla rury o średnicy zewnętrznej 10 mm w lekkiej serii L.

Przy pomiarze suwmiarką średnica zewnętrzna gwintu M16x1,5 wynosi zwykle około 15,6-15,9 mm.

M16x1,5 10L to nie M16x1,5 8S

Sam gwint M16x1,5 nie wystarcza do prawidłowego doboru strony rurowej.

M16x1,5 10L - rura 10 mm, seria lekka L,
M16x1,5 8S - rura 8 mm, seria ciężka S.

Gwint jest taki sam, ale średnica rury oraz seria są inne. W tej przyłączce właściwa jest konfiguracja 10L.

Stożek 24° po stronie 10L

Metryczna strona M16x1,5 10L współpracuje z systemem połączenia rurowego wykorzystującym stożek 24°.

Do wykonania kompletnego połączenia potrzebne są odpowiednie elementy dla rury 10 mm:

pierścień zacinający 10L,
nakrętka złączna M16x1,5 10L,
rura o średnicy zewnętrznej 10 mm.

Dwie strony, dwa sposoby uszczelnienia

Ta przyłączka wymaga rozróżnienia sposobu montażu po obu stronach.

Strona NPT wykorzystuje gwint stożkowy, natomiast strona M16x1,5 10L pracuje jako połączenie rurowe ze stożkiem 24°.

Nie należy więc stosować jednej metody uszczelniania dla obu końców przyłączki.

Gdzie przydaje się 1/4" NPT / M16x1,5 10L?

Taki adapter jest szczególnie użyteczny wtedy, gdy komponent maszyny posiada gwint NPT, a instalacja została wykonana w europejskim systemie metrycznym.

bloki hydrauliczne,
rozdzielacze,
pompy hydrauliczne,
siłowniki,
agregaty hydrauliczne,
maszyny przemysłowe,
maszyny rolnicze,
modernizacje urządzeń importowanych.

Szczególnie przydatna przy maszynach z osprzętem amerykańskim

NPT jest często spotykany w urządzeniach i podzespołach projektowanych według standardów stosowanych w Ameryce Północnej. Z kolei metryczne 10L jest powszechne w europejskich instalacjach hydraulicznych.

Przyłączka 1/4" NPT / M16x1,5 10L pozwala połączyć oba systemy bez konieczności przebudowy większego fragmentu instalacji.

Jak sprawdzić właściwy wariant przed zakupem?

potwierdź gwint 1/4" NPT w urządzeniu,
sprawdź, czy jest to NPT, a nie 1/4" BSP,
potwierdź gwint M16x1,5 po stronie rurowej,
zmierz rurę - powinna mieć 10 mm średnicy zewnętrznej,
potwierdź lekką serię 10L,
sprawdź stożek 24°,
upewnij się, że potrzebujesz wyprowadzenia pod kątem 90°.

Przyłączki NPT i złączki metryczne HYDRON

Jeżeli potrzebujesz innego rozmiaru przejścia, sprawdź przyłączki z gwintem NPT.

Pozostałe kolanka, przyłączki i elementy do instalacji rurowych znajdziesz w kategorii złączek hydraulicznych HYDRON.

FAQ - przyłączka kolankowa 1/4" NPT / M16x1,5 10L

Co oznacza 10L?

10L oznacza rurę o średnicy zewnętrznej 10 mm w lekkiej serii L. W tym produkcie stronie 10L odpowiada gwint M16x1,5.

Czy 1/4" NPT jest tym samym co 1/4" BSP?

Nie. Są to dwa różne standardy gwintów o innej geometrii i nie powinny być traktowane jako zamienne.

Jaki skok ma gwint 1/4" NPT?

Gwint 1/4" NPT ma 18 zwojów na cal.

Czy M16x1,5 10L i M16x1,5 8S są zamienne?

Nie. 10L współpracuje z rurą 10 mm w lekkiej serii L, natomiast 8S z rurą 8 mm w ciężkiej serii S.

Dlaczego warto zastosować kolanko 90°?

Kolanko pozwala zmienić kierunek prowadzenia rury bez stosowania dodatkowego adaptera i jest szczególnie przydatne w miejscach o ograniczonej przestrzeni montażowej.
