Przyłączka prosta 1/4" NPT / M14X1,5 8L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 4,50 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1/4" BSP
  • Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
  • Rozmiar gwintu 2 M14X1,5
  • Rozmiar gwintu 2 w milimetrach 13,6-13,9zew./12,2-12,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 315 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AME08LMN04.1

Opis

Przyłączka prosta 1/4" NPT / M14x1,5 8L

Przyłączka prosta 1/4" NPT / M14x1,5 8L to stalowy element złączny przeznaczony do wykonywania połączeń w układach hydrauliki siłowej. Z jednej strony posiada zewnętrzny gwint stożkowy 1/4" NPT, a z drugiej gwint metryczny M14x1,5 ze stożkiem 24°. Przyłącze przewodowe należy do serii lekkiej 8L. Konstrukcja umożliwia połączenie urządzeń z gwintem NPT z przewodami hydraulicznymi wykorzystującymi metryczny system przyłączeniowy.

Zastosowanie przyłączki hydraulicznej NPT / M14x1,5

Przyłączka znajduje zastosowanie w instalacjach hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia podłączenie przewodu, kolanka lub odpowiedniej złączki do pompy, siłownika, rozdzielacza albo bloku hydraulicznego. Może być wykorzystywana podczas montażu nowych instalacji, modernizacji oraz napraw.

Gwint stożkowy 1/4" NPT od strony korpusu

Strona korpusowa została wyposażona w zewnętrzny gwint stożkowy 1/4"-18 NPT. Jest on przeznaczony do współpracy z odpowiednim gniazdem NPT. W przeciwieństwie do gwintów walcowych BSPP z podkładką ED, połączenie NPT wykorzystuje współpracujące powierzchnie gwintowe. Sposób uszczelnienia należy dobrać zgodnie z wymaganiami instalacji i zaleceniami producenta.

Gwint metryczny M14x1,5 ze stożkiem 24°

Od strony przewodu zastosowano gwint zewnętrzny M14x1,5 oraz stożkową powierzchnię przyłączeniową 24°. Połączenie odpowiada systemowi metrycznemu DIN 2353. Podczas doboru końcówki przewodu należy uwzględnić rozmiar gwintu, serię oraz geometrię współpracujących powierzchni uszczelniających.

Seria lekka 8L a seria ciężka 6S

Oznaczenie 8L wskazuje na wykonanie w serii lekkiej L. Gwint M14x1,5 występuje również w połączeniach serii ciężkiej 6S, jednak różnią się one geometrią przyłącza. Nie należy stosować elementów 8L i 6S zamiennie wyłącznie na podstawie zgodności gwintu.

Dobór przyłączki NPT do przewodu hydraulicznego

Przed zakupem należy sprawdzić, czy urządzenie posiada gniazdo 1/4" NPT oraz czy zakończenie przewodu odpowiada serii 8L. Gwinty NPT i BSP nie są zamienne, nawet jeśli mają takie samo oznaczenie rozmiaru calowego. Znaczenie ma również sposób uszczelnienia po obu stronach przyłączki.

Materiał, ocynk i przygotowanie do montażu

Korpus przyłączki wykonany jest ze stali automatowej pokrytej ocynkiem, który ogranicza ryzyko korozji powierzchniowej. Przed montażem należy sprawdzić stan gwintów oraz stożka 24°. Powierzchnie współpracujące powinny być czyste i nieuszkodzone. Dopuszczalne warunki pracy kompletnego połączenia zależą również od parametrów końcówki przewodu i pozostałych elementów instalacji.

Parametry techniczne przyłączki 1/4" NPT / M14x1,5 8L

  • Typ: przyłączka prosta NPT / metryczna
  • Gwint korpusowy: 1/4"-18 NPT, zewnętrzny stożkowy
  • Gwint przewodowy: M14x1,5, zewnętrzny
  • Wersja przyłącza: seria lekka L
  • Rozmiar przyłącza: 8L
  • Kąt stożka przyłączeniowego: 24°
  • Materiał: stal automatowa
  • Zabezpieczenie powierzchni: ocynk
  • Oznaczenie Vitillo: AME08LMN04.1

Najczęściej zadawane pytania (FAQ)

Czy przyłączka posiada gwint stożkowy 1/4" NPT?

Tak. Strona korpusowa posiada zewnętrzny gwint stożkowy 1/4" NPT. Nie jest to gwint walcowy BSPP z uszczelnieniem ED.

Czy przyłączka M14x1,5 8L pasuje do końcówki 6S?

Nie należy łączyć tych elementów bez sprawdzenia ich konstrukcji. Serie 8L i 6S wykorzystują ten sam rozmiar gwintu M14x1,5, ale różnią się geometrią przyłączeniową.

Jakie oznaczenie Vitillo posiada przyłączka?

Oznaczenie katalogowe Vitillo to AME08LMN04.1. Przyłączka łączy gwint stożkowy 1/4" NPT z metrycznym przyłączem M14x1,5 w serii lekkiej 8L.

Przyłączki proste NPT w ofercie HYDRON

Pozostałe rozmiary i konfiguracje gwintów dostępne są w kategorii przyłączki proste NPT. HYDRON zapewnia profesjonalne wsparcie techniczne przy doborze gwintów stożkowych, końcówek przewodów oraz przyłączy metrycznych w seriach L i S.

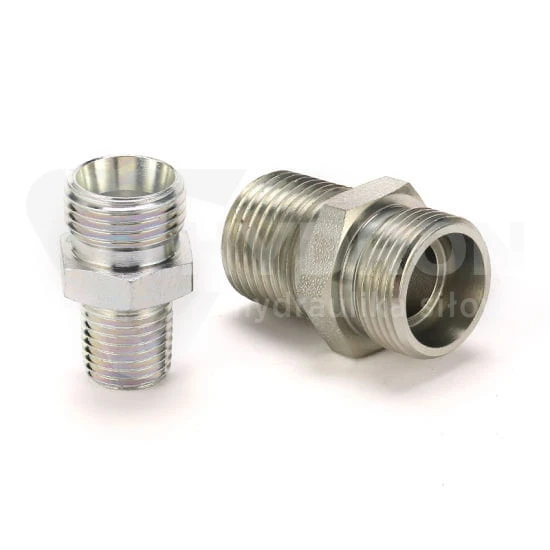

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
