Przyłączka prosta 3/8" NPT / M16X1,5 10L
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: ZN 3/8/M16X1,5 10L
Kod kreskowy: 5905009146818
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 3/8'' NPT
- Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
- Rozmiar gwintu 2 M16X1,5
- Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
- Przeznaczenie przyłączenie ( jako przyłączka )
- Ciśnienie pracy 315 bar
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg VITILLO AME10LMN06.1
Opis
Przyłączka prosta 3/8" NPT / M16x1,5 10L
Przyłączka prosta 3/8" NPT / M16x1,5 10L to stalowy element złączny hydrauliki siłowej przeznaczony do łączenia urządzeń wyposażonych w gniazdo NPT z przewodami hydraulicznymi w metrycznym systemie 24°. Przyłączka posiada dwa gwinty zewnętrzne: stożkowy 3/8" NPT oraz M16x1,5 w serii lekkiej 10L. Konstrukcja umożliwia wykonanie prostego połączenia pomiędzy dwoma różnymi standardami gwintowymi.
Zastosowanie przyłączki 3/8" NPT / M16x1,5
Przyłączka jest przeznaczona do układów hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia podłączenie przewodu, kolanka lub innej odpowiedniej złączki do pompy, siłownika, rozdzielacza albo bloku hydraulicznego. Może być wykorzystywana podczas montażu nowych instalacji oraz napraw.
Gwint stożkowy 3/8" NPT od strony korpusu
Strona korpusowa została wyposażona w zewnętrzny gwint stożkowy 3/8" NPT. Połączenie jest przeznaczone do współpracy z odpowiednim gniazdem NPT. Szczelność uzyskuje się przez właściwe dopasowanie gwintów i zastosowanie metody uszczelnienia zalecanej dla danego układu. W tej konstrukcji nie występuje podkładka ED charakterystyczna dla przyłączy BSPP Form E.
Gwint metryczny M16x1,5 ze stożkiem 24°
Od strony przewodu zastosowano gwint zewnętrzny M16x1,5 oraz przyłącze metryczne ze stożkiem 24°. Element współpracujący musi odpowiadać geometrii tego systemu. Przy doborze końcówki przewodu należy sprawdzić gwint, serię oraz rodzaj uszczelnienia, ponieważ sama zgodność średnicy gwintu nie gwarantuje szczelnego połączenia.
Seria lekka 10L a seria ciężka 8S
Oznaczenie 10L informuje o wykonaniu w serii lekkiej L. Gwint M16x1,5 występuje również w przyłączach serii ciężkiej 8S, ale ich geometria połączenia jest inna. Nie należy stosować elementów 10L i 8S zamiennie bez weryfikacji konstrukcji współpracujących powierzchni.
Adapter NPT na gwint metryczny – zasady doboru
Przyłączka pozwala połączyć stożkowe gniazdo NPT z metrycznym przyłączem przewodowym. Przed zakupem należy upewnić się, że urządzenie posiada gwint 3/8" NPT, a końcówka przewodu odpowiada serii 10L. Gwintów NPT i BSP nie należy utożsamiać na podstawie podobnego oznaczenia calowego.
Materiał, ocynk i przygotowanie do montażu
Korpus przyłączki wykonany jest ze stali automatowej zabezpieczonej ocynkiem. Powłoka ogranicza ryzyko korozji powierzchniowej. Przed montażem należy skontrolować stan gwintów oraz powierzchni przyłączeniowych. Sposób uszczelnienia gwintu NPT i warunki dokręcania powinny odpowiadać wymaganiom konkretnej instalacji hydraulicznej.
Parametry techniczne przyłączki 3/8" NPT / M16x1,5 10L
- Typ: przyłączka prosta NPT / metryczna
- Gwint korpusowy: 3/8" NPT, zewnętrzny stożkowy
- Gwint przewodowy: M16x1,5, zewnętrzny
- Wersja przyłącza: seria lekka L
- Rozmiar przyłącza: 10L
- Kąt stożka przyłączeniowego: 24°
- Materiał: stal automatowa
- Zabezpieczenie powierzchni: ocynk
- Oznaczenie Vitillo: AME10LMN06.1
Najczęściej zadawane pytania (FAQ)
Czy przyłączka posiada gwint stożkowy NPT?
Tak. Strona korpusowa posiada zewnętrzny gwint stożkowy 3/8" NPT. Nie jest to gwint walcowy BSPP z uszczelnieniem ED.
Czy gwint M16x1,5 oznacza zawsze serię 10L?
Nie. Gwint M16x1,5 występuje również w serii ciężkiej 8S. Przy doborze należy uwzględnić serię, rozmiar i geometrię przyłącza 24°.
Jakie oznaczenie Vitillo posiada ta przyłączka?
Oznaczenie Vitillo to AME10LMN06.1. Produkt łączy gwint zewnętrzny 3/8" NPT z metrycznym przyłączem M16x1,5 w serii lekkiej 10L.
Przyłączki proste NPT w ofercie HYDRON
Pozostałe warianty przyłączy z gwintami stożkowymi dostępne są w kategorii przyłączki proste NPT. HYDRON zapewnia wsparcie techniczne przy doborze gwintów, końcówek przewodów oraz odpowiedniej serii metrycznej L lub S.

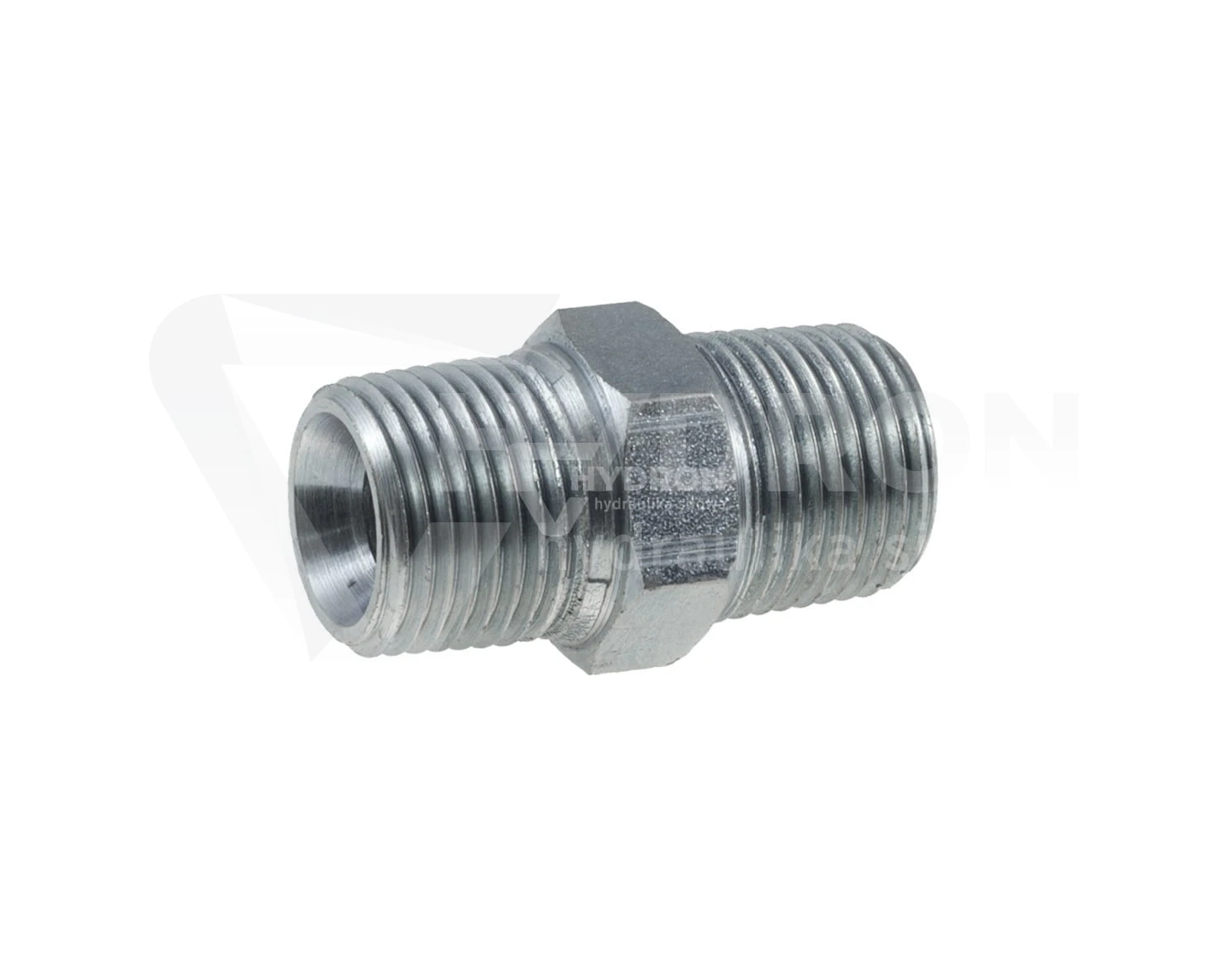

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
