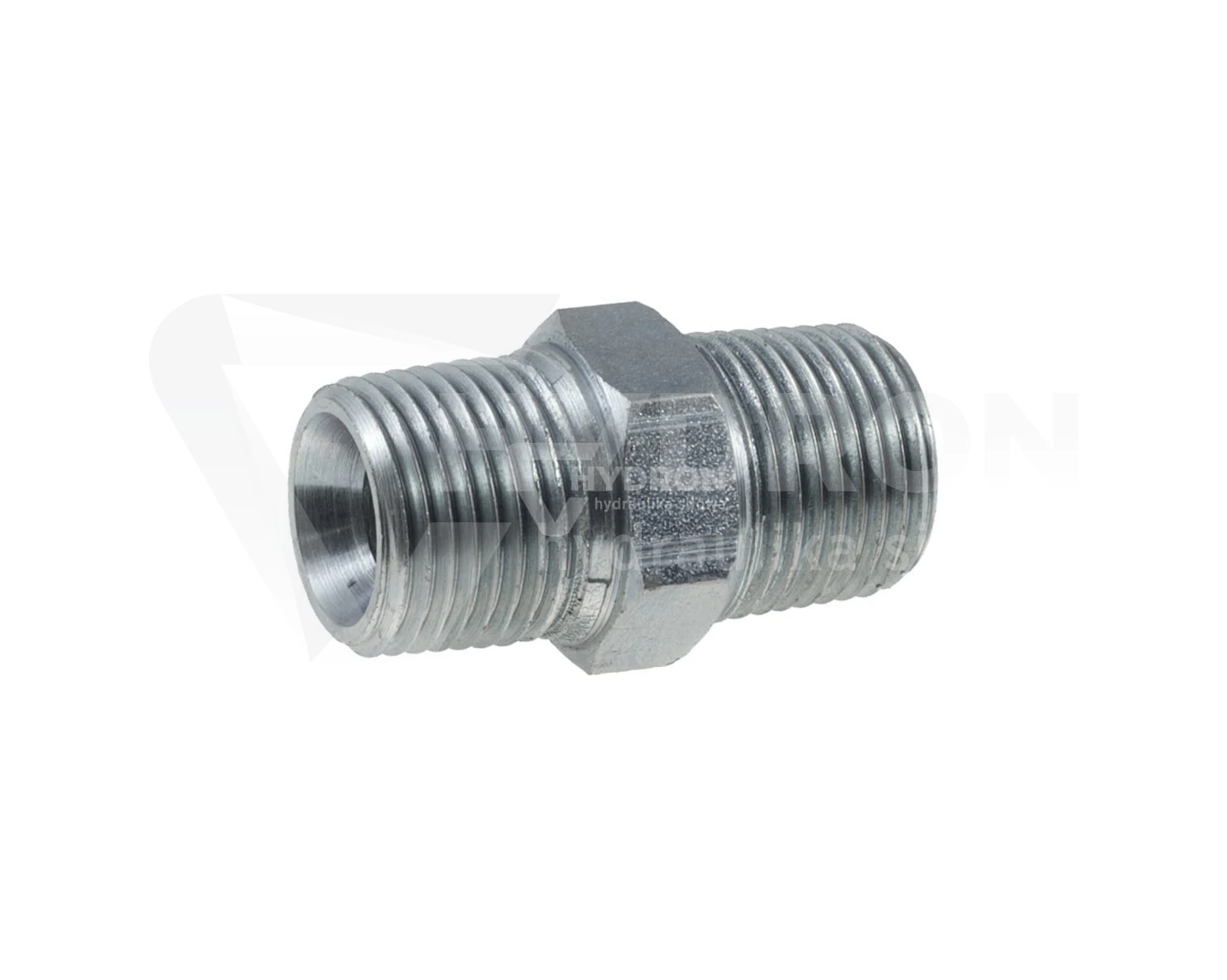

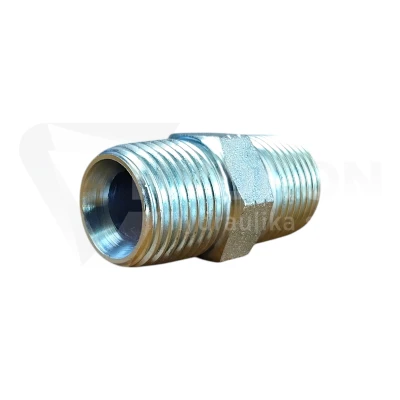

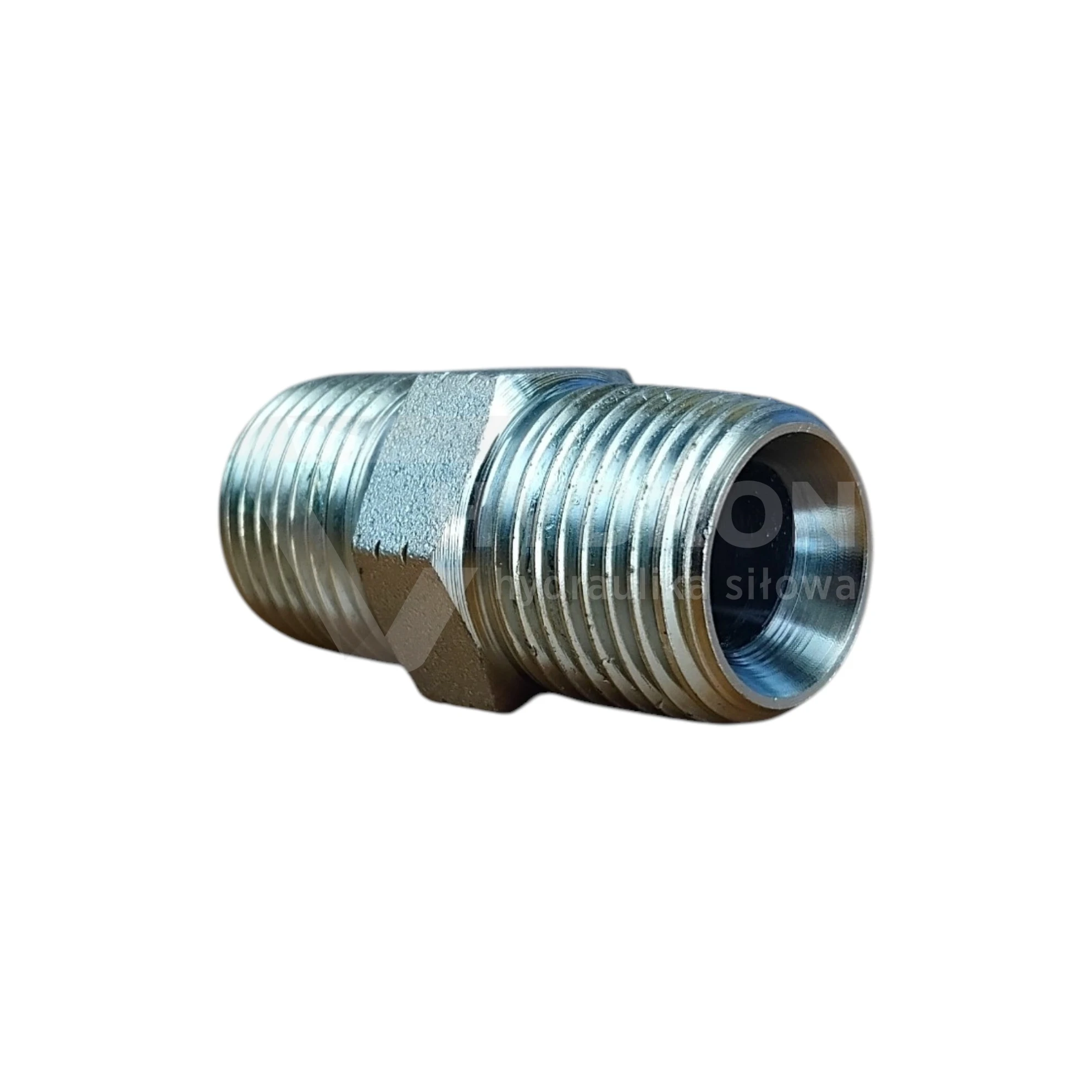

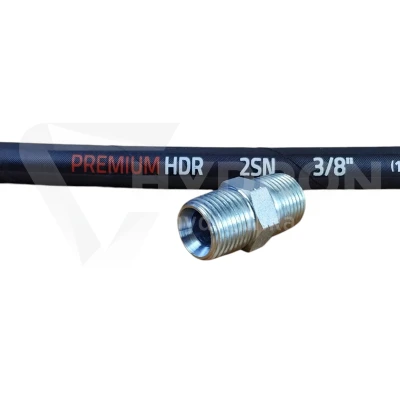

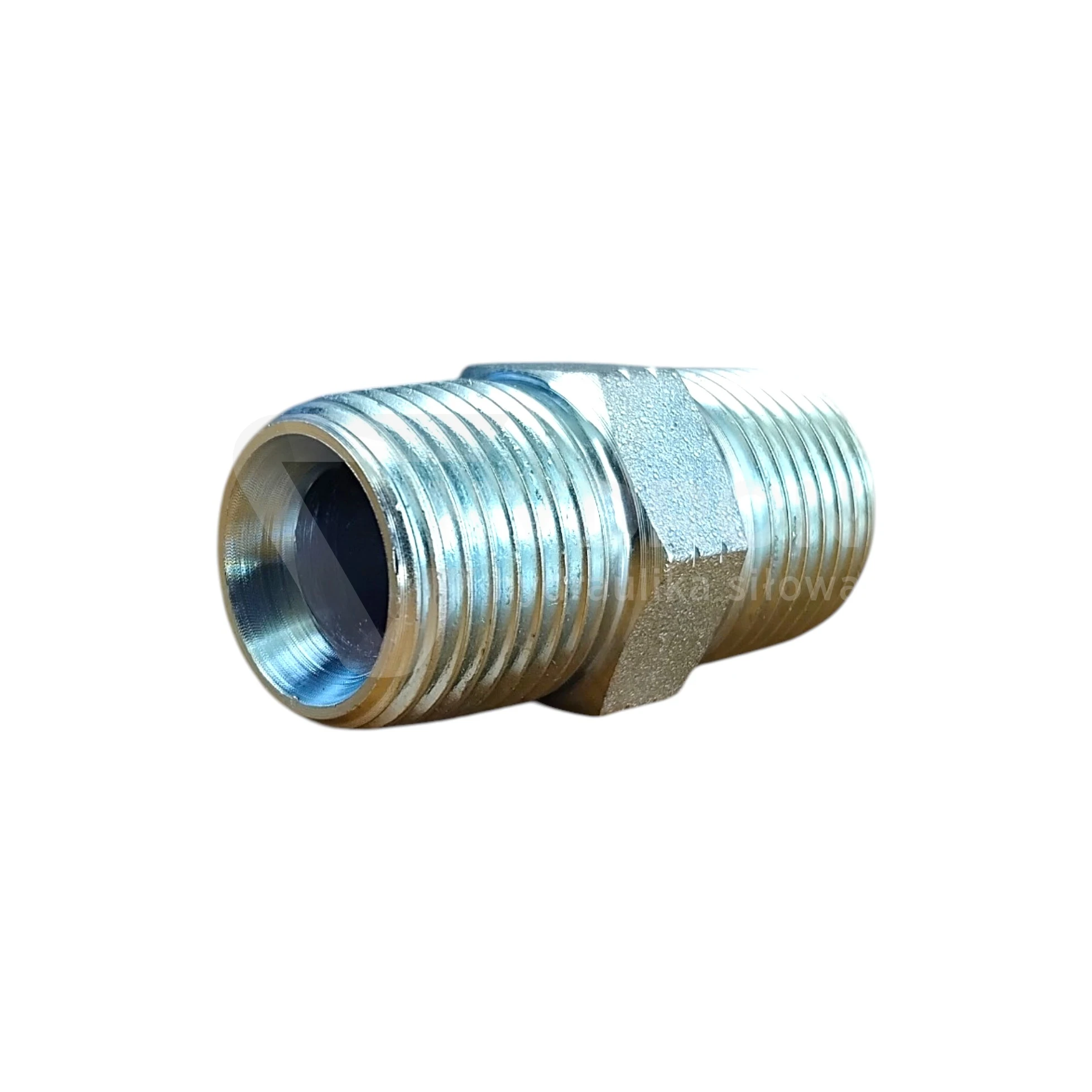

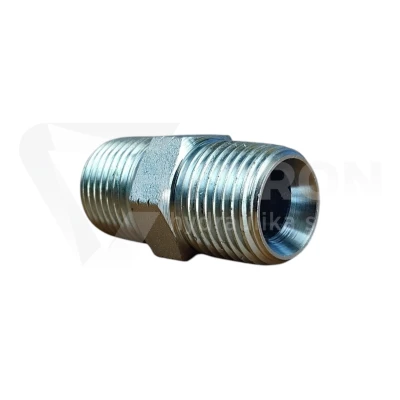

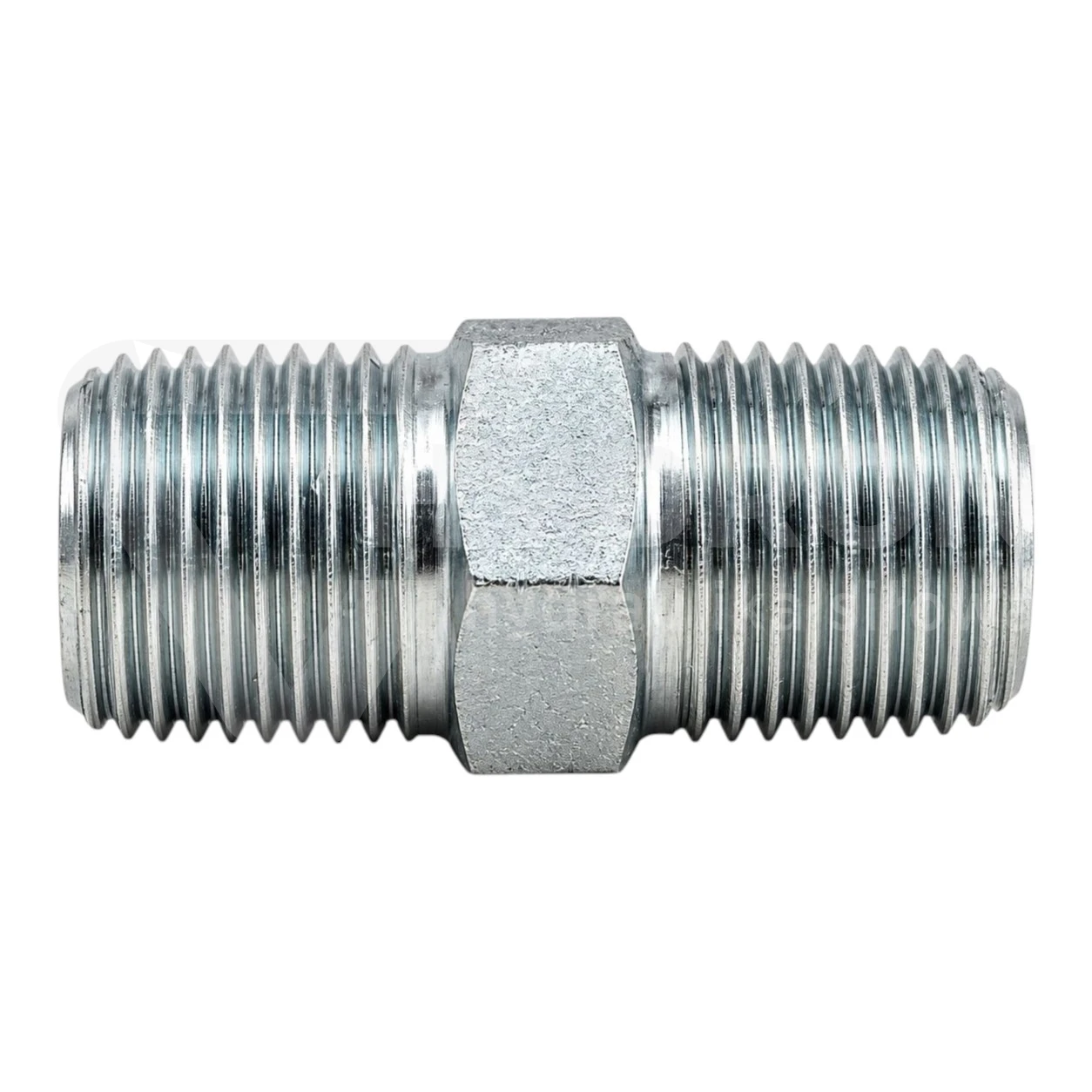

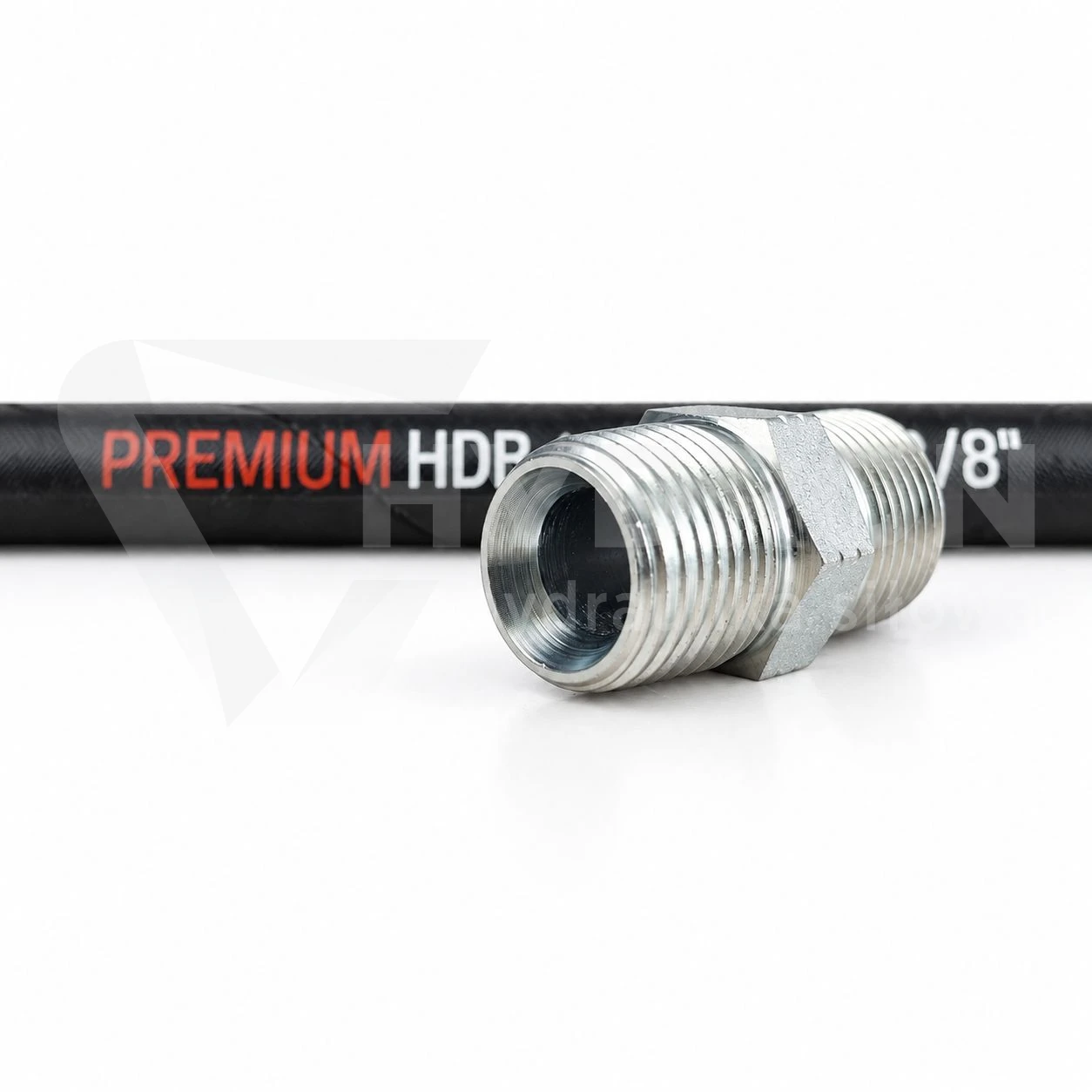

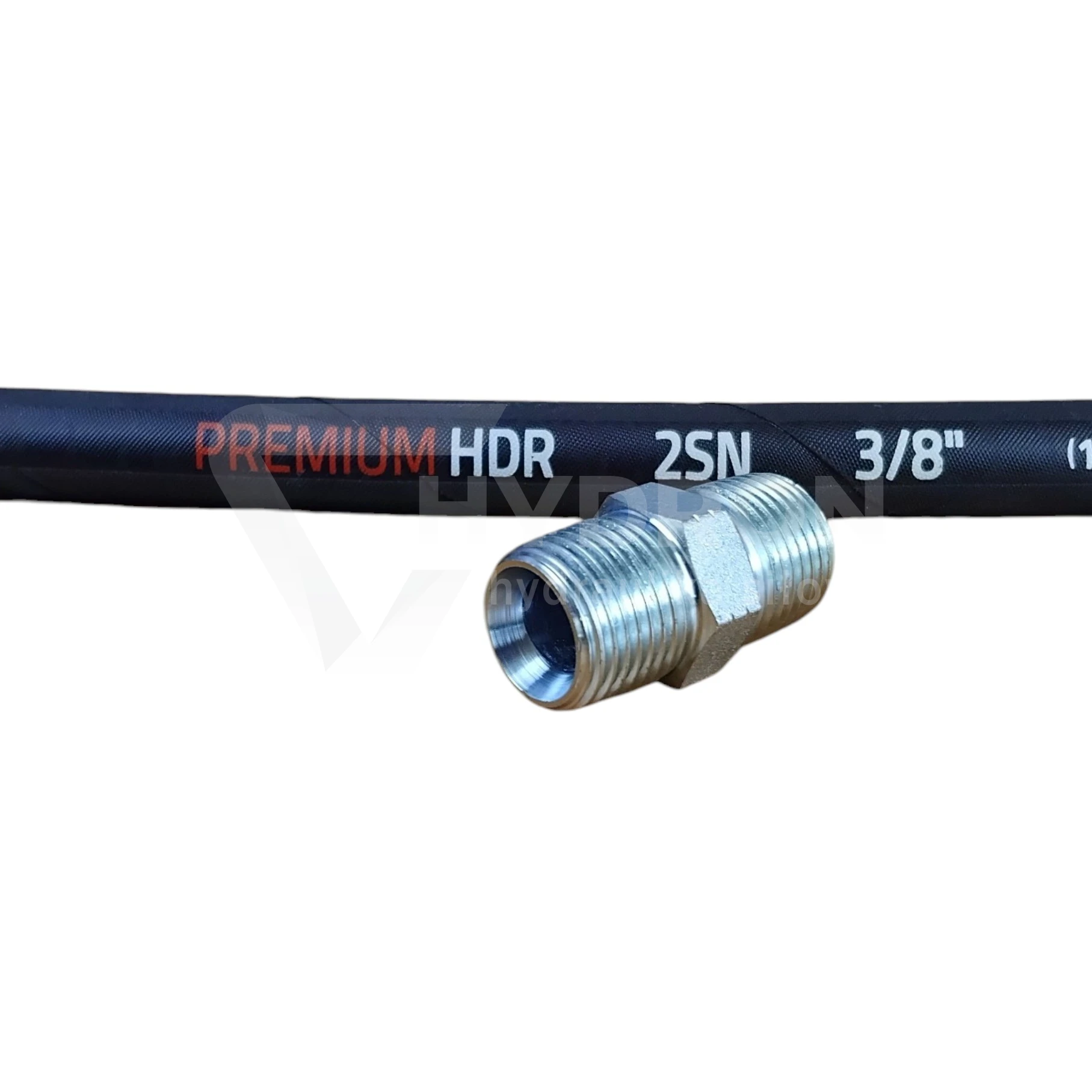

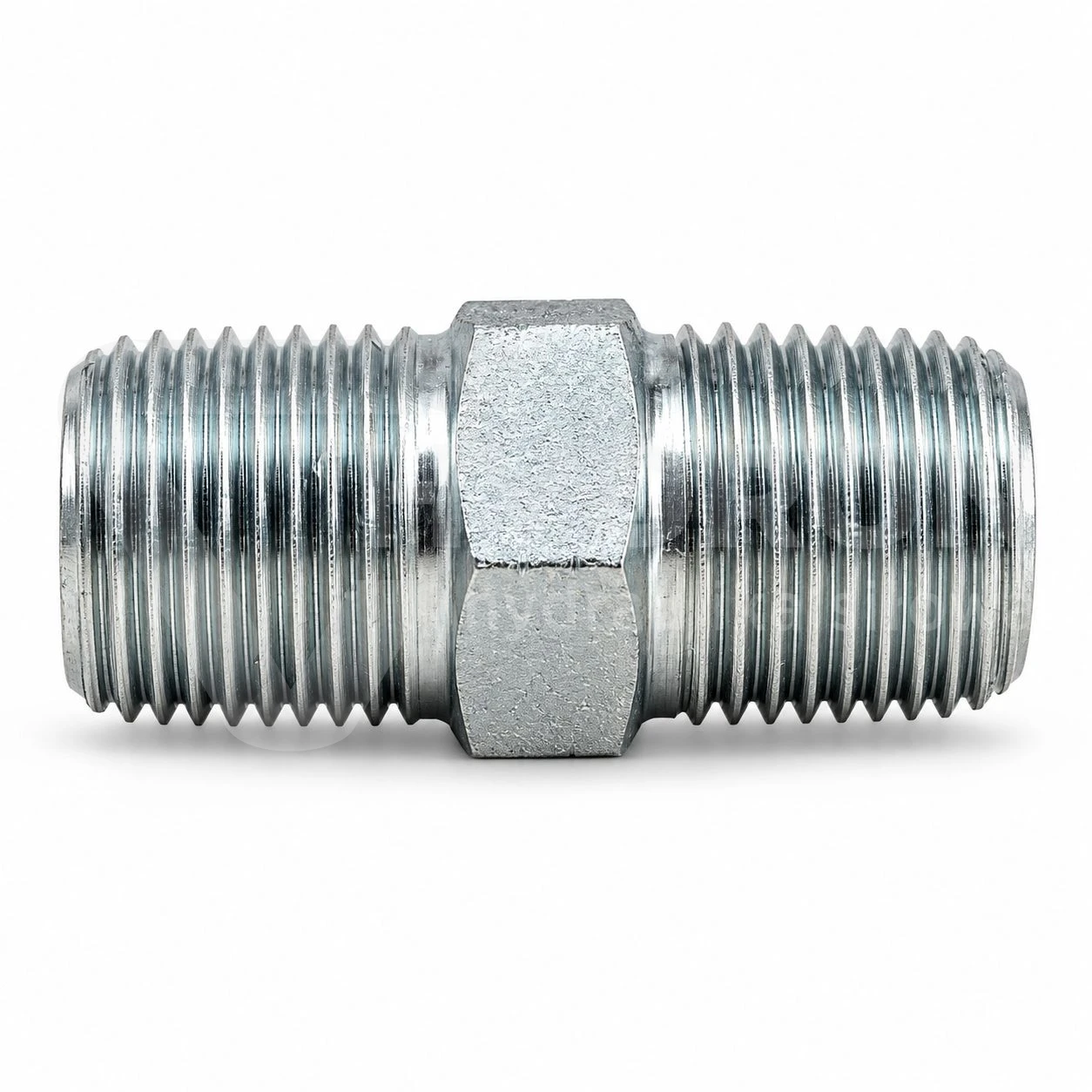

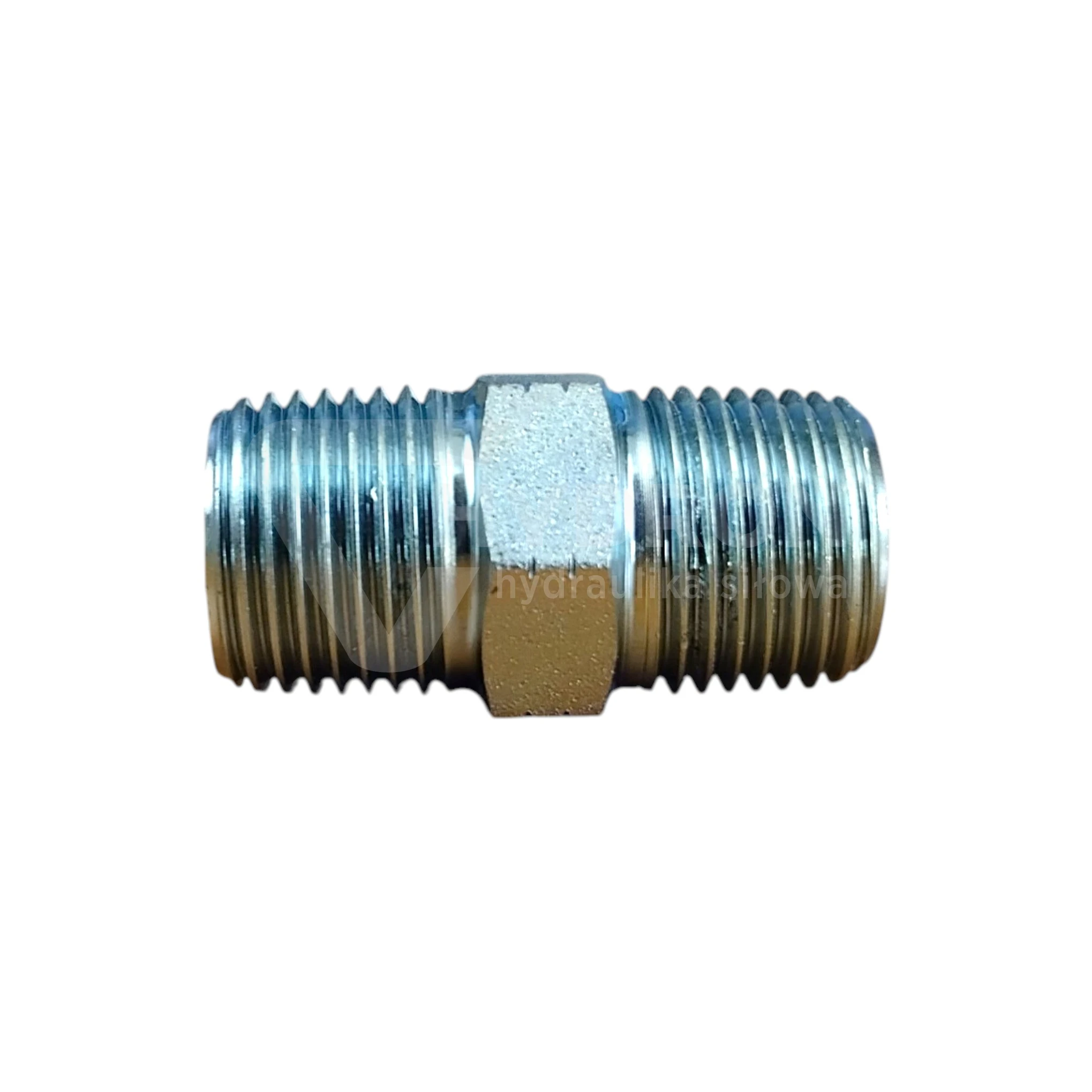

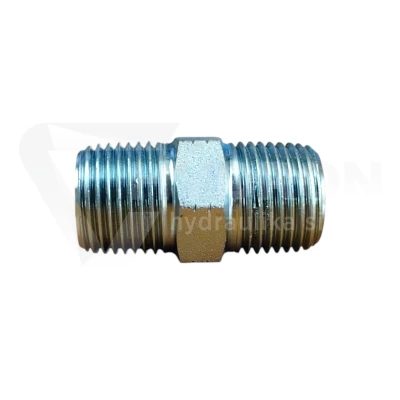

Złączka prosta BB NPT 3/8" NPT gwint stożkowy

Przejdź do sekcji Opinie

16,96 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/8'' NPT
Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Rozmiar gwintu 2 3/8'' NPT
Rozmiar gwintu 2 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka prosta 3/8" NPT – gwint stożkowy

Złączka prosta 3/8" NPT to stalowy element złączny przeznaczony do łączenia kompatybilnych komponentów instalacji hydraulicznych i pneumatycznych. Posiada dwa jednakowe gwinty zewnętrzne stożkowe 3/8"-18 NPT, umożliwiające wykonanie połączenia w jednej osi. Konstrukcja gwintu NPT wykorzystuje współpracę stożkowych powierzchni gwintowanych, a odpowiednio dobrany uszczelniacz pozwala uzyskać szczelność połączenia. Korpus wykonano ze stali ocynkowanej. Oznaczenie alternatywne produktu to 1N-06.

Zastosowanie złączki 3/8" NPT w hydraulice i pneumatyce

Złączka prosta NPT 3/8" służy do łączenia dwóch elementów wyposażonych w kompatybilne przyłącza wewnętrzne NPT. Może być wykorzystywana podczas montażu instalacji hydrauliki siłowej, układów sprężonego powietrza oraz innych instalacji przemysłowych, w których przewidziano połączenia z gwintem stożkowym NPT.

Złączki z gwintami NPT znajdują zastosowanie między innymi w przemyśle maszynowym, urządzeniach hydraulicznych, pneumatyce oraz instalacjach technologicznych. Przy wykorzystaniu elementu w układach olejowych, gazowych, wodnych lub chemicznych należy potwierdzić zgodność materiału, uszczelniacza i parametrów pracy z konkretnym medium.

Dwa gwinty zewnętrzne 3/8"-18 NPT

Po obu stronach złączki znajdują się jednakowe gwinty zewnętrzne 3/8"-18 NPT. Oznaczenie 3/8" jest nominalnym rozmiarem przyłącza rurowego, natomiast liczba 18 określa liczbę zwojów na cal (TPI). Gwint NPT ma konstrukcję stożkową, dlatego jego średnica zmienia się wzdłuż części gwintowanej.

Przy identyfikacji gwintu nie należy traktować rozmiaru 3/8" jako rzeczywistej średnicy zewnętrznej mierzonej suwmiarką. Jest to oznaczenie nominalne. W celu prawidłowego doboru złączki należy sprawdzić typ gwintu, skok oraz zgodność z gwintem wewnętrznym elementu współpracującego.

Gwint stożkowy NPT – zasada działania i uszczelniania

NPT, czyli National Pipe Taper, jest amerykańskim systemem stożkowych gwintów rurowych. Podczas dokręcania gwintu zewnętrznego do odpowiedniego gwintu wewnętrznego następuje stopniowe zwiększanie kontaktu pomiędzy powierzchniami gwintowanymi. Konstrukcja ta umożliwia wykonanie połączenia przeznaczonego do instalacji ciśnieniowych.

W standardowych połączeniach NPT wymagających szczelności ciśnieniowej stosuje się odpowiedni uszczelniacz do gwintów. Może to być materiał uszczelniający przeznaczony do danego medium i warunków pracy. Rodzaj uszczelniacza oraz sposób dokręcania powinny odpowiadać wymaganiom konkretnej instalacji.

Szczegółowe informacje dotyczące konstrukcji, identyfikacji i zastosowań zawiera poradnik HYDRON: gwinty stożkowe NPT i NPTF w hydraulice siłowej.

Czym różni się gwint NPT od BSP i NPTF?

Gwinty NPT i BSPT są gwintami rurowymi o konstrukcji stożkowej, ale wykorzystują różne profile i mogą różnić się skokiem. Nie należy uznawać ich za bezpośrednio zamienne. NPTF jest natomiast odrębną odmianą amerykańskiego gwintu rurowego, zaprojektowaną z myślą o uszczelnianiu na gwincie przy odpowiedniej geometrii współpracujących elementów.

Przed wymianą złączki należy zweryfikować oznaczenie gwintu na obu elementach. Nieprawidłowe połączenie gwintów o różnych profilach może prowadzić do uszkodzenia przyłączy lub nieszczelności. W instalacjach ciśnieniowych szczególne znaczenie ma stosowanie elementów zgodnych z dokumentacją techniczną układu.

Stal ocynkowana – materiał i konstrukcja złączki

Korpus złączki wykonano ze stali zabezpieczonej powłoką cynkową. Ocynk ogranicza oddziaływanie czynników sprzyjających korozji na powierzchnię stalową. Konstrukcja prosta z dwoma gwintami zewnętrznymi umożliwia wykonanie rozłącznego połączenia bez konieczności stosowania dodatkowej redukcji gwintowej.

Przed zastosowaniem złączki w instalacjach o podwyższonym ciśnieniu, temperaturze lub przy kontakcie z określonymi substancjami należy potwierdzić dopuszczalne parametry produktu. Odpowiedni dobór powinien uwzględniać również właściwości medium, materiał pozostałych przyłączy i wymagania dotyczące szczelności.

Montaż złączki NPT 3/8" – na co zwrócić uwagę?

Przed rozpoczęciem montażu należy sprawdzić stan gwintów oraz ich zgodność z elementami współpracującymi. Powierzchnie gwintowane powinny być czyste i wolne od uszkodzeń, które mogłyby utrudniać prawidłowe skręcenie połączenia.

Do połączeń wymagających szczelności należy dobrać uszczelniacz odpowiedni do medium i warunków pracy. Gwinty stożkowe powinny być dokręcane zgodnie z zaleceniami montażowymi. Nadmierne dokręcanie może prowadzić do uszkodzenia elementów, natomiast niewłaściwy montaż może powodować nieszczelności.

Dlaczego warto wybrać nasze komponenty?

Dwa jednakowe gwinty zewnętrzne stożkowe 3/8"-18 NPT.
Konstrukcja prosta do łączenia kompatybilnych elementów instalacji.
Możliwość zastosowania w układach hydraulicznych i pneumatycznych.
Korpus wykonany ze stali ocynkowanej.
Rozłączne połączenie gwintowane bez konieczności spawania.
Oznaczenie alternatywne 1N-06, pomocne podczas identyfikacji produktu.
Wsparcie techniczne HYDRON podczas doboru odpowiednich przyłączy hydraulicznych.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka prosta
Typ gwintu	NPT, stożkowy
Gwint pierwszej strony	3/8"-18 NPT zewnętrzny
Gwint drugiej strony	3/8"-18 NPT zewnętrzny
Liczba zwojów na cal	18 TPI
Rodzaj połączenia	Gwintowane, proste
Materiał	Stal ocynkowana
Standard wymiarowy gwintu	NPT, opisany w ASME B1.20.1
Zastosowanie	Instalacje hydrauliczne, pneumatyczne i przemysłowe
Oznaczenie alternatywne	1N-06

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka prosta 3/8" NPT?

Złączka posiada dwa jednakowe gwinty zewnętrzne stożkowe 3/8"-18 NPT. Gwint ma 18 zwojów na cal.

Czy gwint 3/8" NPT wymaga uszczelnienia?

W standardowych połączeniach NPT wymagających szczelności ciśnieniowej stosuje się odpowiedni uszczelniacz do gwintów. Jego dobór zależy od medium, ciśnienia i warunków pracy instalacji.

Czy można połączyć gwint 3/8" NPT z gwintem 3/8" BSP?

Nie należy bezpośrednio łączyć tych gwintów. Systemy NPT i BSP różnią się geometrią profilu, a niektóre rozmiary również liczbą zwojów na cal. Należy zastosować odpowiedni adapter.

Czy złączka 3/8" NPT nadaje się do instalacji wysokociśnieniowych?

Złączki z gwintami NPT są stosowane w instalacjach ciśnieniowych. Przed wykorzystaniem konkretnego elementu w układzie wysokociśnieniowym należy jednak potwierdzić jego dopuszczalne ciśnienie robocze oraz zgodność pozostałych komponentów instalacji.
