Korek / zaślepka ORFS 11/16" gwint wewnętrzny

Przejdź do sekcji Opinie

7,90 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 11/16'' ORFS
Rozmiar gwintu 1 w milimetrach 17,2-17,5zew./15,8-16,1wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 630 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ATFGO09

Opis

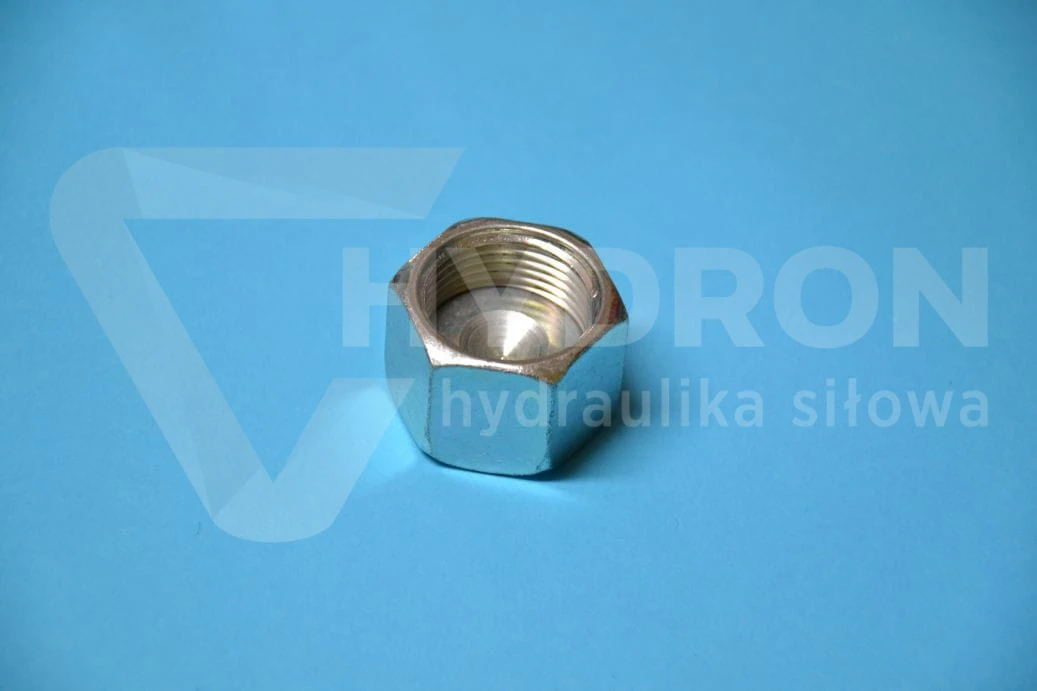

Korek / zaślepka ORFS 11/16" gwint wewnętrzny

Korek ORFS 11/16" z gwintem wewnętrznym to stalowa zaślepka hydrauliczna przeznaczona do zamykania przyłączy z gwintem zewnętrznym AORFS (CAT), w tym odpowiednich końcówek przewodów hydraulicznych. Produkt składa się z nakrętki z gwintem wewnętrznym oraz specjalnego stożka umieszczonego wewnątrz nakrętki. Taka konstrukcja pozwala zamknąć kompatybilne zakończenie przewodu hydraulicznego.

Zaślepka wykonana jest ze stali automatowej pokrytej ocynkiem. Gwint wewnętrzny ma rozmiar 11/16", a jego średnica mierzona suwmiarką wewnątrz nakrętki wynosi od 15,8 do 16,1 mm. Korek może być wykorzystywany podczas montażu, naprawy i konserwacji instalacji hydraulicznych, w których konieczne jest zamknięcie odpowiednio dopasowanego przyłącza z gwintem zewnętrznym.

Parametry techniczne korka ORFS 11/16"

Rodzaj produktu: korek hydrauliczny, zaślepka ORFS.
Rozmiar gwintu: 11/16".
Rodzaj gwintu: wewnętrzny ORFS.
Średnica gwintu mierzona suwmiarką wewnątrz nakrętki: 15,8–16,1 mm.
Budowa: nakrętka z gwintem wewnętrznym oraz specjalny stożek wewnątrz nakrętki.
Materiał wykonania: stal automatowa.
Ochrona powierzchni: ocynk.
Przeznaczenie: zaślepianie kompatybilnych przyłączy z gwintem zewnętrznym AORFS (CAT).
Przykładowe zastosowanie: końcówki przewodów hydraulicznych AORFS.

Zastosowanie zaślepki ORFS w hydraulice siłowej

Korek ORFS 11/16" służy do zamykania odpowiednio dobranych zakończeń hydraulicznych z gwintem zewnętrznym. Jest przeznaczony między innymi do końcówek AORFS stosowanych na przewodach hydraulicznych. Pozwala zaślepić kompatybilne przyłącze podczas odłączania przewodu, wymiany podzespołów lub prac serwisowych.

Zaślepianie zakończeń przewodów jest przydatne podczas obsługi instalacji hydraulicznych. Odpowiednio dobrany korek pomaga ograniczyć przedostawanie się zanieczyszczeń do odłączonego przewodu oraz wypływanie pozostałości oleju z odciążonego układu.

Gwint wewnętrzny ORFS 11/16" – identyfikacja

Zaślepka posiada gwint wewnętrzny ORFS w rozmiarze 11/16". W celu ułatwienia identyfikacji podano także wymiar uzyskiwany podczas pomiaru suwmiarką wewnątrz nakrętki, wynoszący od 15,8 do 16,1 mm.

Pomiar gwintu może pomóc w rozpoznaniu rozmiaru korka, jednak nie zastępuje sprawdzenia całego połączenia. Przed montażem należy upewnić się, że zaślepka jest przeznaczona do współpracy z zakończeniem AORFS o odpowiednim gwincie i konstrukcji.

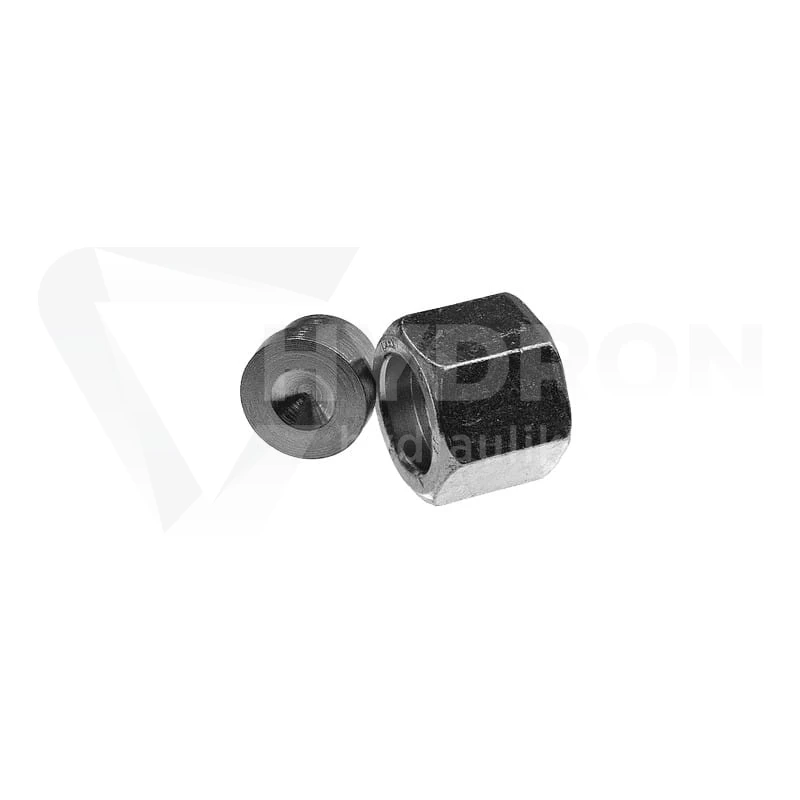

Konstrukcja korka ORFS – nakrętka i stożek wewnętrzny

Korek składa się z dwóch elementów konstrukcyjnych: nakrętki wyposażonej w gwint wewnętrzny oraz specjalnego stożka umieszczonego wewnątrz nakrętki. Rozwiązanie to jest przeznaczone do zamykania odpowiednich przyłączy hydraulicznych z gwintem zewnętrznym.

Podczas montażu należy zwrócić uwagę na zgodność elementu zaślepiającego z konstrukcją zakończenia przewodu. Prawidłowe dopasowanie powierzchni współpracujących ma znaczenie dla szczelności połączenia. Sam identyczny rozmiar gwintu nie jest wystarczającym potwierdzeniem kompatybilności.

Stal automatowa z powłoką ocynkowaną

Zaślepka ORFS 11/16" wykonana jest ze stali automatowej zabezpieczonej ocynkiem. Powłoka cynkowa pełni funkcję ochronną powierzchni stalowej, ograniczając jej podatność na korozję.

Przed zastosowaniem korka należy uwzględnić wymagania konkretnej instalacji hydraulicznej, w tym warunki pracy oraz kompatybilność materiałową współpracujących elementów.

Zaślepianie końcówek AORFS na przewodach hydraulicznych

Korek z gwintem wewnętrznym ORFS 11/16" jest przeznaczony do zamykania kompatybilnych zakończeń AORFS z gwintem zewnętrznym. Może być stosowany podczas wymiany przewodów, odłączania elementów hydraulicznych oraz zabezpieczania niewykorzystywanych zakończeń instalacji.

Należy odróżnić go od korków AORFS z gwintem zewnętrznym, które są przeznaczone do zamykania odpowiednich zakończeń z gwintem wewnętrznym. Wybór właściwego typu zaślepki zależy od rodzaju przyłącza, które ma zostać zamknięte.

Jak dobrać korek ORFS 11/16"?

Podstawą doboru jest sprawdzenie rodzaju zakończenia przewodu hydraulicznego oraz rozmiaru gwintu. Ten wariant posiada gwint wewnętrzny 11/16" i jest przeznaczony do współpracy z kompatybilnymi przyłączami AORFS wyposażonymi w gwint zewnętrzny.

Przy identyfikacji rozmiaru pomocny jest pomiar gwintu wewnętrznego nakrętki, który dla tego produktu wynosi 15,8–16,1 mm. Należy także sprawdzić dopasowanie części zaślepiającej oraz stan powierzchni współpracujących.

Montaż i kontrola szczelności zaślepki ORFS

Przed rozpoczęciem montażu należy wyłączyć urządzenie i bezpiecznie odciążyć układ hydrauliczny. Następnie trzeba oczyścić przyłącze oraz sprawdzić stan gwintu, nakrętki i wewnętrznego elementu zaślepiającego.

Zaślepkę należy zamontować na kompatybilnym zakończeniu AORFS zgodnie z wymaganiami stosowanego systemu połączeniowego. Po montażu należy sprawdzić prawidłowość zamknięcia. Jeżeli korek ma pracować w instalacji pod ciśnieniem, konieczne jest potwierdzenie dopuszczalnych parametrów kompletnego połączenia.

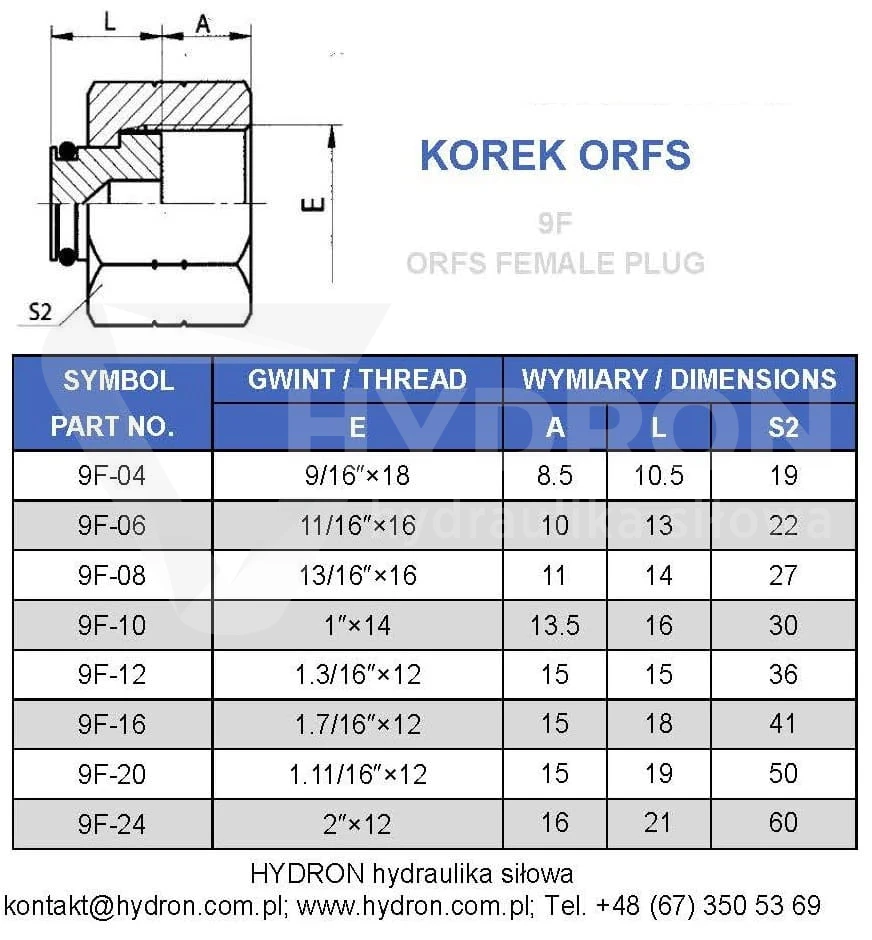

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek / zaślepka ORFS 11/16" gwint wewnętrzny
Rodzaj gwintu	Wewnętrzny ORFS
Rozmiar gwintu	11/16"
Pomiar wewnątrz nakrętki	15,8–16,1 mm
Konstrukcja	Nakrętka z gwintem wewnętrznym i specjalny stożek
Materiał	Stal automatowa
Powłoka	Ocynk
Przeznaczenie	Zaślepianie zakończeń AORFS z gwintem zewnętrznym
