Korek / zaślepka ORFS 9/16" gwint wewnętrzny

Przejdź do sekcji Opinie

4,87 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 9/16'' ORFS
Rozmiar gwintu 1 w milimetrach 14,0-14,3zew./12,7-13,0wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 630 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ATFGO06

Opis

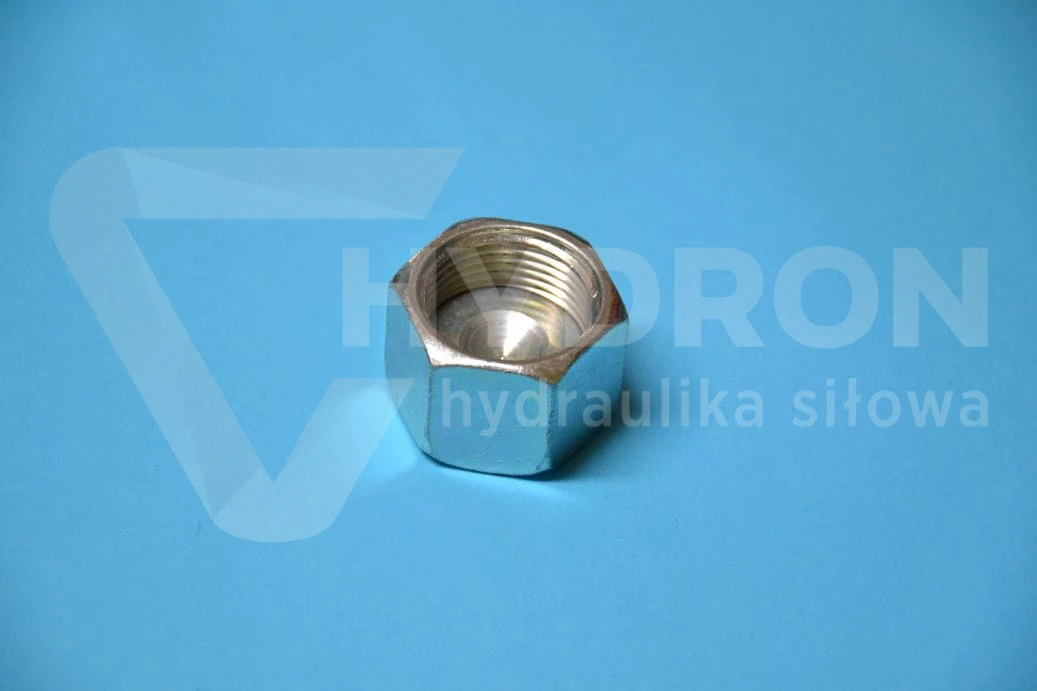

Korek / zaślepka ORFS 9/16" gwint wewnętrzny

Korek / zaślepka ORFS 9/16" z gwintem wewnętrznym to element hydrauliczny przeznaczony do zaślepiania końcówek przewodów hydraulicznych wyposażonych w kompatybilny gwint zewnętrzny CAT (AORFS). Produkt składa się z nakrętki z gwintem wewnętrznym oraz specjalnego stożka znajdującego się wewnątrz nakrętki. Taka konstrukcja umożliwia zamknięcie odpowiednio dopasowanego zakończenia węża hydraulicznego.

Zaślepka wykonana jest ze stali automatowej pokrytej ocynkiem. Posiada gwint wewnętrzny ORFS 9/16", którego wymiar mierzony suwmiarką wewnątrz nakrętki wynosi od 12,7 do 13,0 mm. Korek przeznaczony jest do zamykania odpowiednich zakończeń CAT (AORFS) stosowanych na wężach hydraulicznych.

Parametry techniczne korka ORFS 9/16"

Rodzaj produktu: korek hydrauliczny, zaślepka ORFS.
Rozmiar gwintu: 9/16".
Rodzaj gwintu: wewnętrzny ORFS.
Pomiar gwintu suwmiarką wewnątrz nakrętki: 12,7–13,0 mm.
Konstrukcja: nakrętka z gwintem wewnętrznym oraz specjalny stożek umieszczony wewnątrz nakrętki.
Materiał wykonania: stal automatowa.
Ochrona powierzchni: ocynk.
Przeznaczenie: zaślepianie gwintów zewnętrznych CAT (AORFS) na wężach hydraulicznych.

Zastosowanie zaślepki ORFS 9/16" w hydraulice siłowej

Korek ORFS 9/16" służy do zamykania kompatybilnych końcówek przewodów hydraulicznych wyposażonych w gwint zewnętrzny CAT (AORFS). Może być wykorzystywany podczas odłączania przewodów, wymiany podzespołów, prac konserwacyjnych oraz zabezpieczania zakończeń instalacji hydraulicznych.

Odpowiednio dobrana zaślepka pomaga ograniczyć przedostawanie się zanieczyszczeń do odłączonego przewodu oraz wypływanie pozostałości oleju podczas prac przy odciążonym układzie. Przed zastosowaniem należy zweryfikować rozmiar gwintu i konstrukcję współpracujących elementów.

Gwint wewnętrzny ORFS 9/16" – identyfikacja rozmiaru

Zaślepka posiada gwint wewnętrzny ORFS w rozmiarze 9/16". Dodatkowym parametrem identyfikacyjnym jest pomiar gwintu wewnątrz nakrętki, który wynosi 12,7–13,0 mm przy pomiarze suwmiarką.

Wskazany zakres może pomóc w rozpoznaniu właściwego wariantu korka. Przy doborze należy jednak sprawdzić również typ zakończenia przewodu, ponieważ sam pomiar gwintu nie potwierdza pełnej zgodności elementów połączenia hydraulicznego.

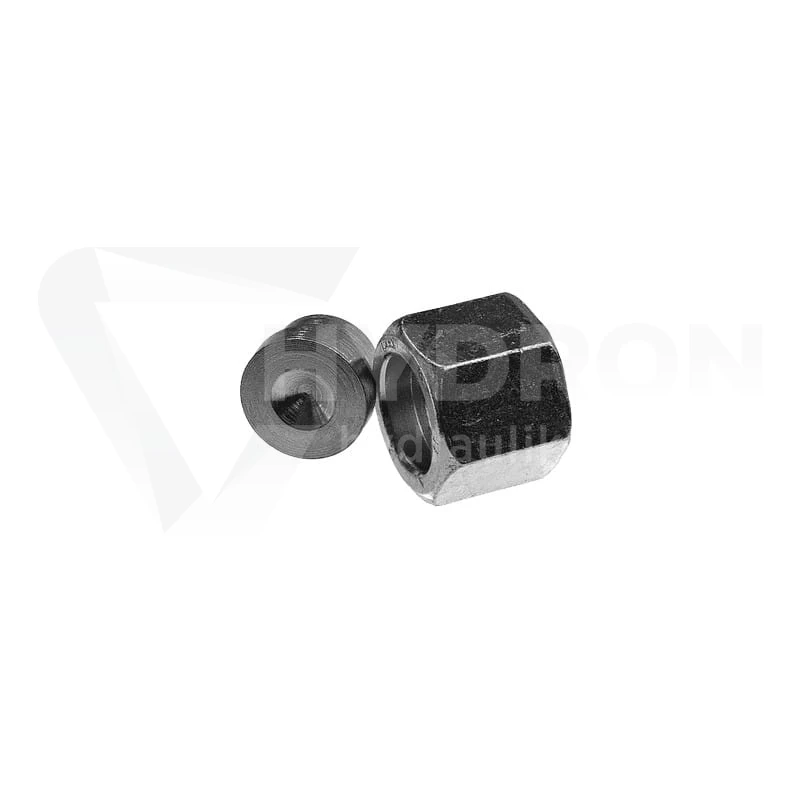

Konstrukcja korka ORFS – nakrętka i specjalny stożek

Korek składa się z nakrętki wyposażonej w gwint wewnętrzny oraz specjalnego stożka umieszczonego wewnątrz nakrętki. Oba elementy tworzą kompletną zaślepkę przeznaczoną do zamykania kompatybilnych zakończeń przewodów hydraulicznych z gwintem zewnętrznym.

Podczas doboru należy uwzględnić zgodność gwintu oraz dopasowanie elementu stożkowego do konstrukcji końcówki przewodu. Prawidłowe dopasowanie powierzchni współpracujących ma znaczenie dla skutecznego zamknięcia połączenia.

Stal automatowa pokryta ocynkiem

Korek ORFS 9/16" wykonany jest ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie powierzchni stalowej przed korozją.

Podczas wyboru zaślepki należy uwzględnić wymagania instalacji hydraulicznej, w tym środowisko eksploatacji i zgodność materiałową współpracujących elementów.

Zaślepianie końcówek CAT (AORFS) na wężach hydraulicznych

Zaślepka ORFS 9/16" z gwintem wewnętrznym przeznaczona jest do zamykania odpowiednio dopasowanych końcówek CAT (AORFS), wyposażonych w gwint zewnętrzny. Produkt może być wykorzystywany podczas prac serwisowych oraz zabezpieczania zakończeń przewodów hydraulicznych, które wymagają zaślepienia.

Ten wariant należy odróżnić od korków z gwintem zewnętrznym, przeznaczonych do zamykania kompatybilnych zakończeń z gwintem wewnętrznym. Dobór właściwego produktu zależy od rodzaju i konstrukcji końcówki przewodu.

Dobór korka ORFS 9/16" do przewodu hydraulicznego

Przed zakupem należy sprawdzić rozmiar gwintu zewnętrznego końcówki przewodu hydraulicznego oraz jej konstrukcję. Ten wariant posiada gwint wewnętrzny ORFS 9/16" i jest przeznaczony do kompatybilnych końcówek CAT (AORFS).

Pomocnym parametrem identyfikacyjnym jest pomiar gwintu wewnątrz nakrętki wynoszący 12,7–13,0 mm. Należy również uwzględnić dopasowanie wewnętrznego stożka i stan powierzchni współpracujących. Sam rozmiar gwintu nie powinien być jedyną podstawą wyboru korka.

Montaż i kontrola zaślepki ORFS 9/16"

Przed rozpoczęciem montażu należy wyłączyć urządzenie i bezpiecznie odciążyć układ hydrauliczny. Następnie trzeba oczyścić zakończenie przewodu oraz skontrolować stan gwintu, nakrętki i wewnętrznego elementu stożkowego.

Zaślepkę należy zamontować na kompatybilnym zakończeniu CAT (AORFS), zgodnie z wymaganiami stosowanego systemu połączeniowego. Po montażu należy sprawdzić prawidłowość zamocowania oraz szczelność zamknięcia. Jeżeli korek ma pracować w instalacji pod ciśnieniem, konieczne jest potwierdzenie dopuszczalnych parametrów kompletnego połączenia.

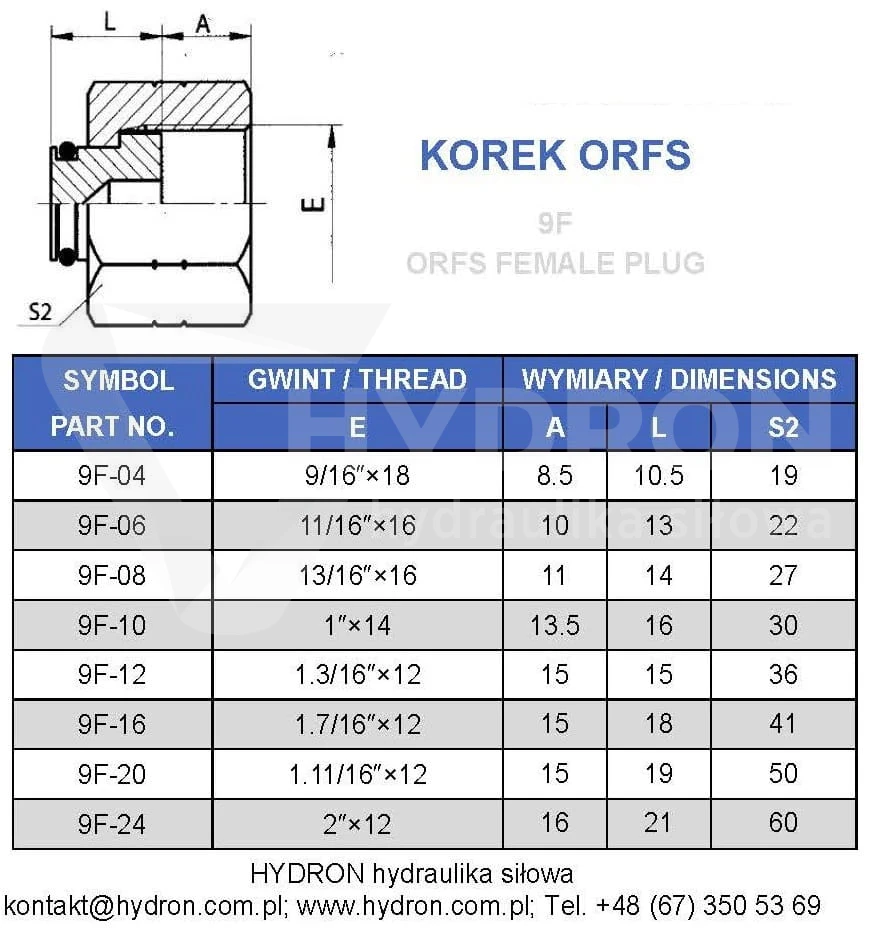

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek / zaślepka ORFS 9/16" gwint wewnętrzny
Rodzaj gwintu	Wewnętrzny ORFS
Rozmiar gwintu	9/16"
Pomiar wewnątrz nakrętki	12,7–13,0 mm
Konstrukcja	Nakrętka z gwintem wewnętrznym i specjalny stożek
Materiał	Stal automatowa
Powłoka	Ocynk
Przeznaczenie	Zaślepianie gwintów zewnętrznych CAT (AORFS) na wężach hydraulicznych
