Przeciwnakrętka M18X1,5 - nakrętka kontrująca

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 2,45 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza przeciwnakrętka
  • Rozmiar gwintu 1 M18x1,5
  • Rozmiar gwintu 1 w milimetrach 19,6-19,9zew./18,2-18,6wew.
  • Przeznaczenie kontra
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI TN102/118-12L/10S
  • Oznaczenie wg VITILLO CPDL12S10
  • Oznaczenie wg CAST 108707
  • Oznaczenie wg PARKER ERMETO GM12LCFX
  • Oznaczenie alternatywne 8C-18 / GM 12-L/10-S

Opis

Przeciwnakrętka M18x1,5 – nakrętka kontrująca wąska PN-65/M-73109

Przeciwnakrętka M18x1,5 to stalowa nakrętka kontrująca z gwintem wewnętrznym metrycznym drobnozwojnym, przeznaczona do mocowania i zabezpieczania elementów gwintowanych w układach hydrauliki siłowej. Stosowana jest przy montażu szybkozłączy, przyłączy hydraulicznych oraz elementów wymagających stabilnego zamocowania. Wykonana ze stali automatowej pokrytej ocynkiem, zgodnie z normą PN-65/M-73109.

Parametry techniczne

  • Rodzaj: przeciwnakrętka, nakrętka kontrująca wąska.
  • Gwint wewnętrzny: M18x1,5.
  • Średnica nominalna gwintu: 18 mm.
  • Skok gwintu: 1,5 mm.
  • Rozmiar klucza S: 24 mm.
  • Wysokość nakrętki: 7 mm.
  • Materiał: stal automatowa.
  • Powłoka ochronna: ocynk.
  • Norma: PN-65/M-73109.
  • Symbol normowy: PN-109 M18x1,5.

Oznaczenia katalogowe i odpowiedniki

  • Symbol produktu: 8C-18.
  • Oznaczenie alternatywne: GM 12-L/10-S.
  • CAST: 108707.
  • Parker Ermeto: GM12LCFX.
  • Rastelli Raccordi: TN102/118-12L/10S.
  • Vitillo: CPDL12S10.

Zastosowanie przeciwnakrętki M18x1,5

Nakrętka kontrująca M18x1,5 znajduje zastosowanie przy mocowaniu szybkozłączy hydraulicznych do wsporników, płyt montażowych i elementów konstrukcyjnych maszyn rolniczych, budowlanych oraz przemysłowych. Może również pełnić funkcję elementu dociskającego uszczelkę w odpowiednio zaprojektowanym połączeniu hydraulicznym. Wąska konstrukcja ułatwia montaż w miejscach o ograniczonej przestrzeni.

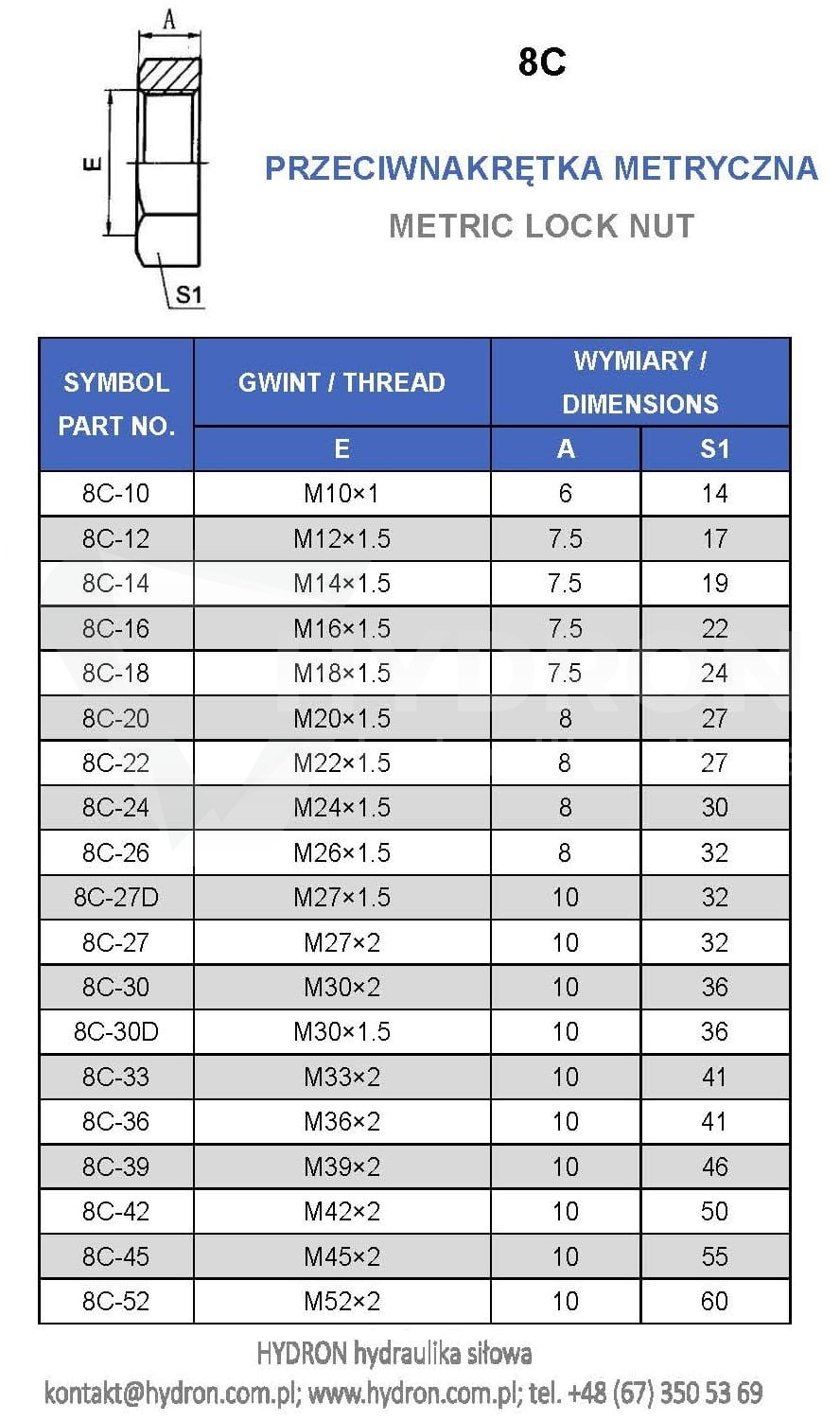

Tabela wymiarów przeciwnakrętek metrycznych

Tabela przedstawia rozmiary przeciwnakrętek według PN-65/M-73109, wymiary sześciokąta pod klucz S, wysokość oraz symbole katalogowe. Wysokości i wspólne wymiary S przypisano do odpowiednich grup rozmiarowych zgodnie z przekazanym zestawieniem.

Gwint [mm] S [mm] Wysokość [mm] Symbol
M8x1146PN-109 M8x1
M10x1176PN-109 M10x1
M12x1,5176PN-109 M12x1,5
M14x1,5197PN-109 M14x1,5
M16x1,5227PN-109 M16x1,5
M18x1,5247PN-109 M18x1,5
M20x1,5278PN-109 M20x1,5
M22x1,5308PN-109 M22x1,5
M24x1,5328PN-109 M24x1,5
M27x2368PN-109 M27x2
M30x2418PN-109 M30x2
M33x2418PN-109 M33x2
M36x2469 lub 10PN-109 M36x2
M39x2509 lub 10PN-109 M39x2
M42x2509 lub 10PN-109 M42x2
M45x2559 lub 10PN-109 M45x2
M48x2609 lub 10PN-109 M48x2
M52x26510PN-109 M52x2
M56x27010PN-109 M56x2
M60x27510PN-109 M60x2

Najczęściej zadawane pytania (FAQ)

Jaki gwint posiada przeciwnakrętka M18x1,5?

Gwint wewnętrzny metryczny M18x1,5 o średnicy nominalnej 18 mm i skoku 1,5 mm.

Jaki rozmiar klucza pasuje do przeciwnakrętki M18x1,5?

Rozmiar klucza S wynosi 24 mm, a wysokość nakrętki to 7 mm.

Do czego służy nakrętka kontrująca M18x1,5?

Do mocowania szybkozłączy i przyłączy hydraulicznych oraz zabezpieczania elementów gwintowanych przed poluzowaniem.

Jakie są oznaczenia katalogowe przeciwnakrętki?

Symbol 8C-18, CAST 108707, Parker Ermeto GM12LCFX, Rastelli Raccordi TN102/118-12L/10S, Vitillo CPDL12S10 oraz oznaczenie GM 12-L/10-S.
