Przeciwnakrętka M14X1,5 - nakrętka kontrująca
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: PN-109 M14X1,5 8C-14
Kod kreskowy: 5905009144609
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza przeciwnakrętka
- Rozmiar gwintu 1 M14x1,5
- Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
- Przeznaczenie kontra
- Polska Norma PN-65 M-73109 Przeciwnakrętki
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI TN102/118-8L/6S
- Oznaczenie wg VITILLO CPDL8S6
- Oznaczenie wg CAST 108705
- Oznaczenie wg PARKER ERMETO GM08LCFX

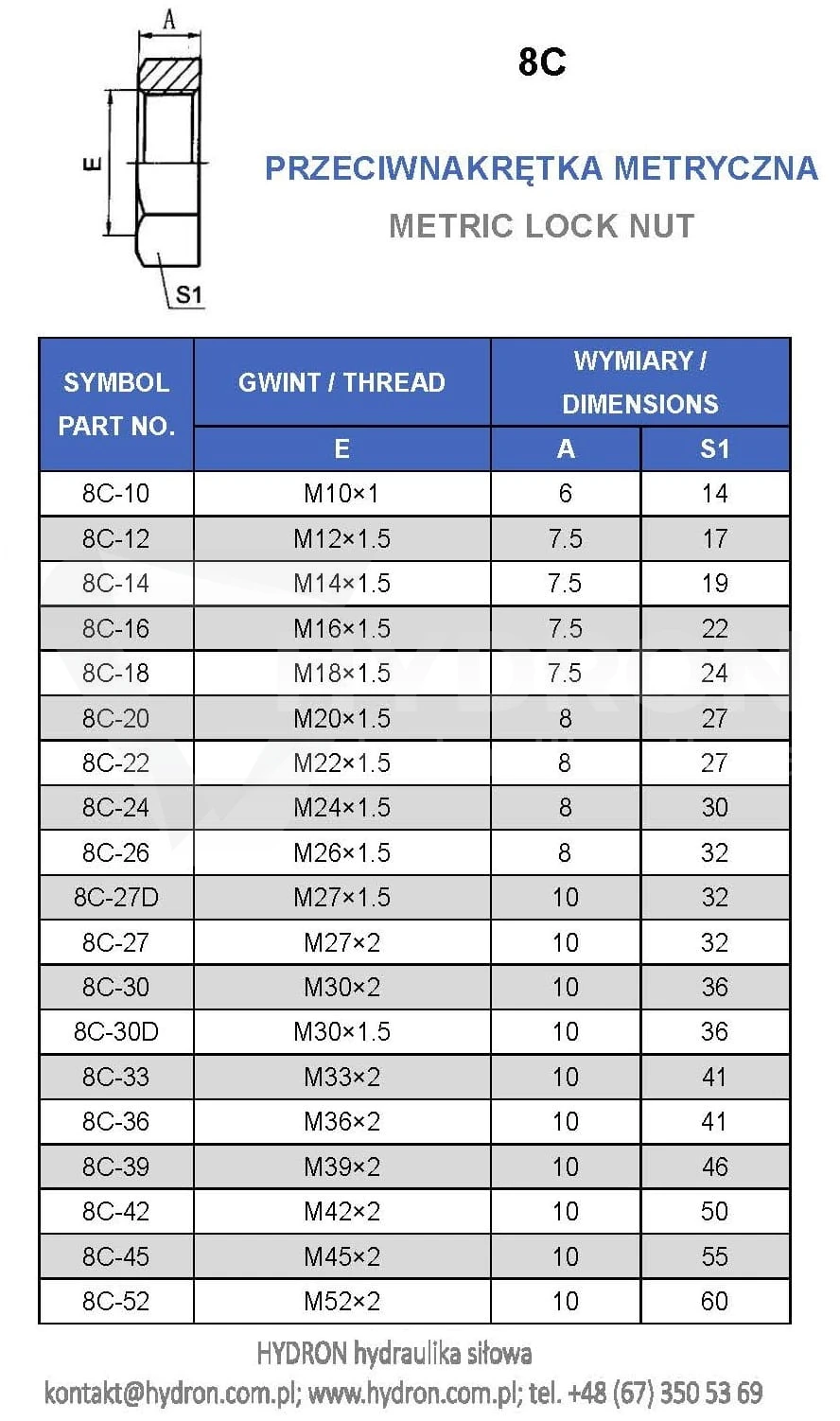

- Oznaczenie alternatywne 8C-14 / GM 8-L/6-S
Opis
Przeciwnakrętka M14x1,5 – nakrętka kontrująca wąska PN-65/M-73109
Przeciwnakrętka M14x1,5 to sześciokątna nakrętka kontrująca z gwintem wewnętrznym metrycznym drobnozwojnym, stosowana do mocowania i zabezpieczania elementów gwintowanych w hydraulice siłowej. Wykonana jest ze stali automatowej pokrytej ocynkiem. Wąska konstrukcja umożliwia montaż szybkozłączy, przyłączy hydraulicznych i innych elementów w uchwytach oraz wspornikach maszyn rolniczych, budowlanych i przemysłowych.
Parametry techniczne
- Rodzaj: przeciwnakrętka, nakrętka kontrująca sześciokątna wąska.
- Gwint wewnętrzny: M14x1,5.
- Średnica nominalna gwintu: 14 mm.
- Skok gwintu: 1,5 mm.
- Rozmiar klucza S: 19 mm.
- Wysokość nakrętki: 7 mm.
- Materiał: stal automatowa.
- Powłoka ochronna: ocynk.
- Norma: PN-65/M-73109.
- Symbol normowy: PN-109 M14x1,5.
Oznaczenia katalogowe i odpowiedniki
- Symbol produktu: 8C-14.
- Oznaczenie alternatywne: GM 8-L/6-S.
- CAST: 108705.
- Parker Ermeto: GM08LCFX.
- Rastelli Raccordi: TN102/118-8L/6S.
- Vitillo: CPDL8S6.
Zastosowanie przeciwnakrętki M14x1,5
Nakrętka kontrująca M14x1,5 wykorzystywana jest do stabilnego mocowania szybkozłączy hydraulicznych w płytach, uchwytach i wspornikach konstrukcyjnych. Pozwala ustalić położenie elementu z odpowiednim gwintem zewnętrznym oraz zabezpieczyć go przed poluzowaniem. W odpowiednio zaprojektowanych połączeniach hydraulicznych może również pełnić funkcję elementu dociskającego uszczelkę.
Tabela wymiarów przeciwnakrętek metrycznych
Tabela przedstawia rozmiary przeciwnakrętek metrycznych według zestawienia PN-65/M-73109. Wymiar S oznacza rozmiar klucza, a wysokość podano w milimetrach. Wiersz M14x1,5 został wyróżniony.
| Gwint [mm] | S [mm] | Wysokość [mm] | Symbol |
|---|---|---|---|
| M8x1 | 14 | 6 | PN-109 M8x1 |
| M10x1 | 17 | 6 | PN-109 M10x1 |
| M12x1,5 | 17 | 6 | PN-109 M12x1,5 |
| M14x1,5 | 19 | 7 | PN-109 M14x1,5 |
| M16x1,5 | 22 | 7 | PN-109 M16x1,5 |
| M18x1,5 | 24 | 7 | PN-109 M18x1,5 |
| M20x1,5 | 27 | 8 | PN-109 M20x1,5 |
| M22x1,5 | 30 | 8 | PN-109 M22x1,5 |
| M24x1,5 | 32 | 8 | PN-109 M24x1,5 |
| M27x2 | 36 | 8 | PN-109 M27x2 |
| M30x2 | 41 | 8 | PN-109 M30x2 |
| M33x2 | 41 | 8 | PN-109 M33x2 |
| M36x2 | 46 | 9 lub 10 | PN-109 M36x2 |
| M39x2 | 50 | 9 lub 10 | PN-109 M39x2 |
| M42x2 | 50 | 9 lub 10 | PN-109 M42x2 |
| M45x2 | 55 | 9 lub 10 | PN-109 M45x2 |
| M48x2 | 60 | 9 lub 10 | PN-109 M48x2 |
| M52x2 | 65 | 10 | PN-109 M52x2 |
| M56x2 | 70 | 10 | PN-109 M56x2 |
| M60x2 | 75 | 10 | PN-109 M60x2 |
Najczęściej zadawane pytania (FAQ)
Jaki gwint posiada przeciwnakrętka M14x1,5?
Gwint wewnętrzny metryczny M14x1,5 o średnicy nominalnej 14 mm i skoku 1,5 mm.
Jaki klucz pasuje do przeciwnakrętki M14x1,5?
Rozmiar klucza S wynosi 19 mm, a wysokość nakrętki to 7 mm.
Do czego służy nakrętka kontrująca M14x1,5?
Do mocowania szybkozłączy, przyłączy hydraulicznych oraz zabezpieczania elementów gwintowanych przed poluzowaniem.
Jakie oznaczenia katalogowe posiada przeciwnakrętka?
Symbol 8C-14, CAST 108705, Parker Ermeto GM08LCFX, Rastelli Raccordi TN102/118-8L/6S, Vitillo CPDL8S6 oraz oznaczenie GM 8-L/6-S.
