Przeciwnakrętka M36X2 - nakrętka kontrująca
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: PN-109 M36X2
Kod kreskowy: 5905009144685
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza przeciwnakrętka
- Rozmiar gwintu 1 M36x2
- Rozmiar gwintu 1 w milimetrach 35,6-35,9zew./33,4-33,8wew.
- Przeznaczenie kontra
- Polska Norma PN-65 M-73109 Przeciwnakrętki
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI TN102/118-28L/25S
- Oznaczenie wg VITILLO CPDL28S25
- Oznaczenie wg CAST 108713
- Oznaczenie wg PARKER ERMETO GM28LCFX
- Oznaczenie alternatywne 8C-36
Opis
Przeciwnakrętka M36x2 – nakrętka kontrująca wąska
Przeciwnakrętka M36x2 to stalowa nakrętka kontrująca z gwintem wewnętrznym metrycznym, stosowana w hydraulice siłowej do zabezpieczania połączeń gwintowanych przed poluzowaniem. Może służyć jako element dociskający uszczelkę lub do mocowania szybkozłączy hydraulicznych i innych przyłączy w elementach stałych maszyn rolniczych, budowlanych oraz przemysłowych.
Parametry techniczne
- Rodzaj: przeciwnakrętka, nakrętka kontrująca wąska.
- Gwint wewnętrzny: M36x2.
- Średnica nominalna gwintu: 36 mm.
- Skok gwintu: 2 mm.
- Rozmiar klucza S: 46 mm.
- Wysokość nakrętki: 9 mm.
- Materiał: stal automatowa.
- Powłoka: ocynk z pasywacją białą.
- Temperatura pracy: od -20°C do +120°C.
- Norma: PN-65/M-73109.
- Symbol produktu: PN-109 M36x2.
Oznaczenia katalogowe i zamienniki
- Symbol alternatywny: 8C-36.
- CAST: 108713.
- Parker Ermeto: GM28LCFX.
- Rastelli Raccordi: TN102/118-28L/25S.
- Vitillo: CPDL28S25.
Zastosowanie przeciwnakrętki M36x2
Nakrętka kontrująca M36x2 wykorzystywana jest do zabezpieczania i ustalania położenia elementów gwintowanych. Znajduje zastosowanie przy montażu przyłączy hydraulicznych, szybkozłączy mocowanych do wsporników i elementów konstrukcyjnych oraz połączeń wymagających dodatkowego docisku. Niska konstrukcja pozwala na montaż w miejscach o ograniczonej przestrzeni.

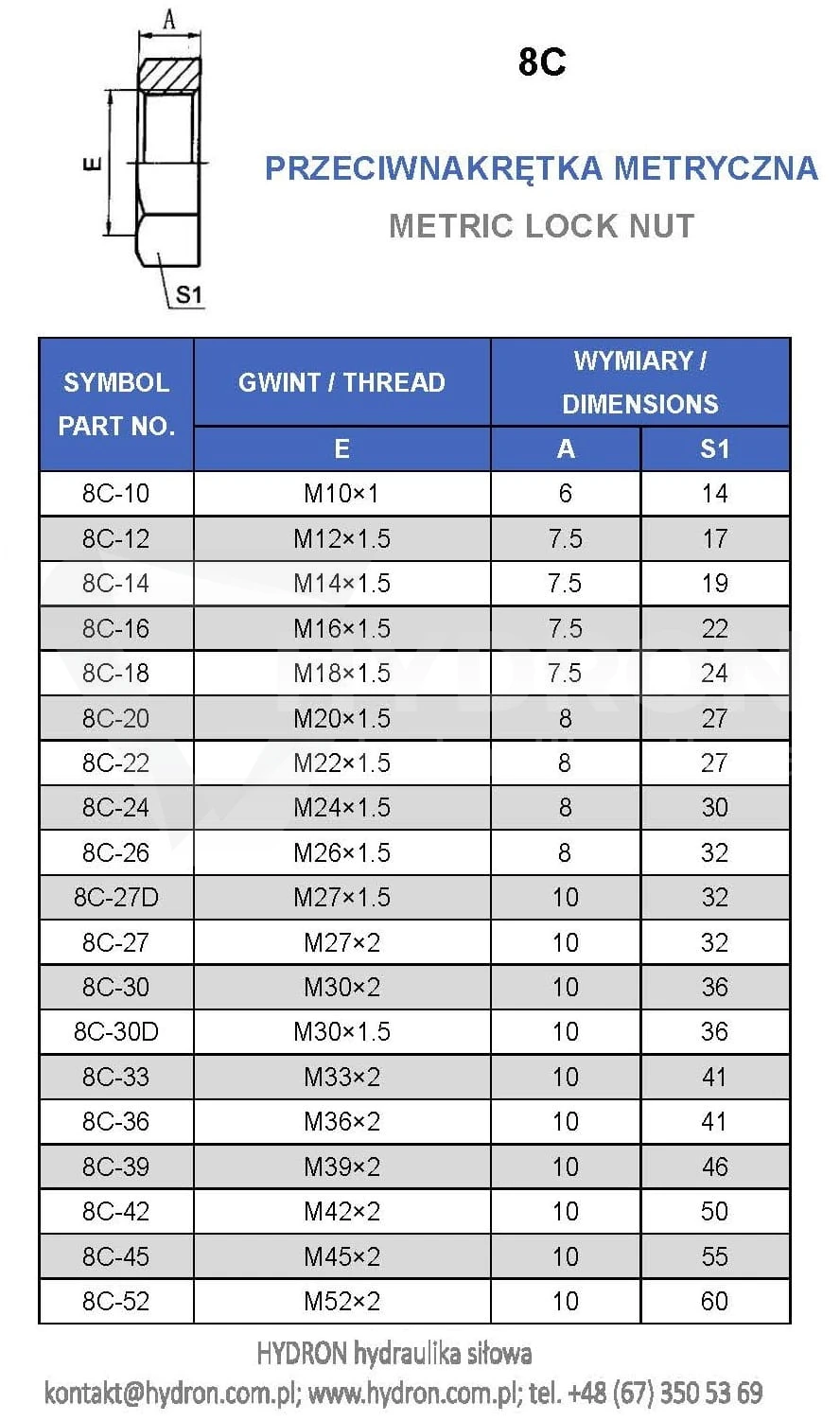

Tabela wymiarów przeciwnakrętek metrycznych
Poniższa tabela przedstawia rozmiary przeciwnakrętek metrycznych według zestawienia HYDRON. Wymiary S oznaczają rozmiar klucza, natomiast wysokość podano w milimetrach. Puste pola odpowiadają wartościom niewyszczególnionym osobno w tabeli źródłowej.
| Gwint | S [mm] | Wysokość [mm] | Symbol |
|---|---|---|---|
| M8x1 | 14 | 6 | PN-109 M8x1 |
| M10x1 | 17 | 6 | PN-109 M10x1 |
| M12x1,5 | — | 6 | PN-109 M12x1,5 |
| M14x1,5 | 19 | 7 | PN-109 M14x1,5 |
| M16x1,5 | 22 | 7 | PN-109 M16x1,5 |
| M18x1,5 | 24 | 7 | PN-109 M18x1,5 |
| M20x1,5 | 27 | 8 | PN-109 M20x1,5 |
| M22x1,5 | 30 | 8 | PN-109 M22x1,5 |
| M24x1,5 | 32 | 8 | PN-109 M24x1,5 |
| M27x2 | 36 | 8 | PN-109 M27x2 |
| M30x2 | 41 | 8 | PN-109 M30x2 |
| M33x2 | — | 8 | PN-109 M33x2 |
| M36x2 | 46 | 9 | PN-109 M36x2 |
| M39x2 | 50 | 9 | PN-109 M39x2 |
| M42x2 | — | 9 | PN-109 M42x2 |
| M45x2 | 55 | 9 | PN-109 M45x2 |
| M48x2 | 60 | 9 | PN-109 M48x2 |
| M52x2 | 65 | 10 | PN-109 M52x2 |
| M56x2 | 70 | 10 | PN-109 M56x2 |
| M60x2 | 75 | 10 | PN-109 M60x2 |
Najczęściej zadawane pytania (FAQ)
Jaki gwint posiada przeciwnakrętka M36x2?
Gwint wewnętrzny metryczny M36x2 o średnicy nominalnej 36 mm i skoku 2 mm.
Jaki klucz pasuje do przeciwnakrętki M36x2?
Przeciwnakrętka posiada sześciokąt o wymiarze S = 46 mm i wysokość 9 mm.
Do czego służy nakrętka kontrująca M36x2?
Do mocowania i zabezpieczania elementów gwintowanych, w tym szybkozłączy hydraulicznych i przyłączy montowanych w elementach konstrukcyjnych.
Jakie są oznaczenia zamienne przeciwnakrętki M36x2?
CAST 108713, Parker Ermeto GM28LCFX, Rastelli Raccordi TN102/118-28L/25S, Vitillo CPDL28S25 oraz symbol 8C-36.
