Złączka grodziowa M18x1,5 12L

Przejdź do sekcji Opinie

9,95 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN102-12L
Oznaczenie wg VITILLO APPME12L.1
Oznaczenie wg CAST 103607.1
Oznaczenie wg PARKER ERMETO XSV 12-L | SV12LOMD
Oznaczenie alternatywne 6C-18

Opis

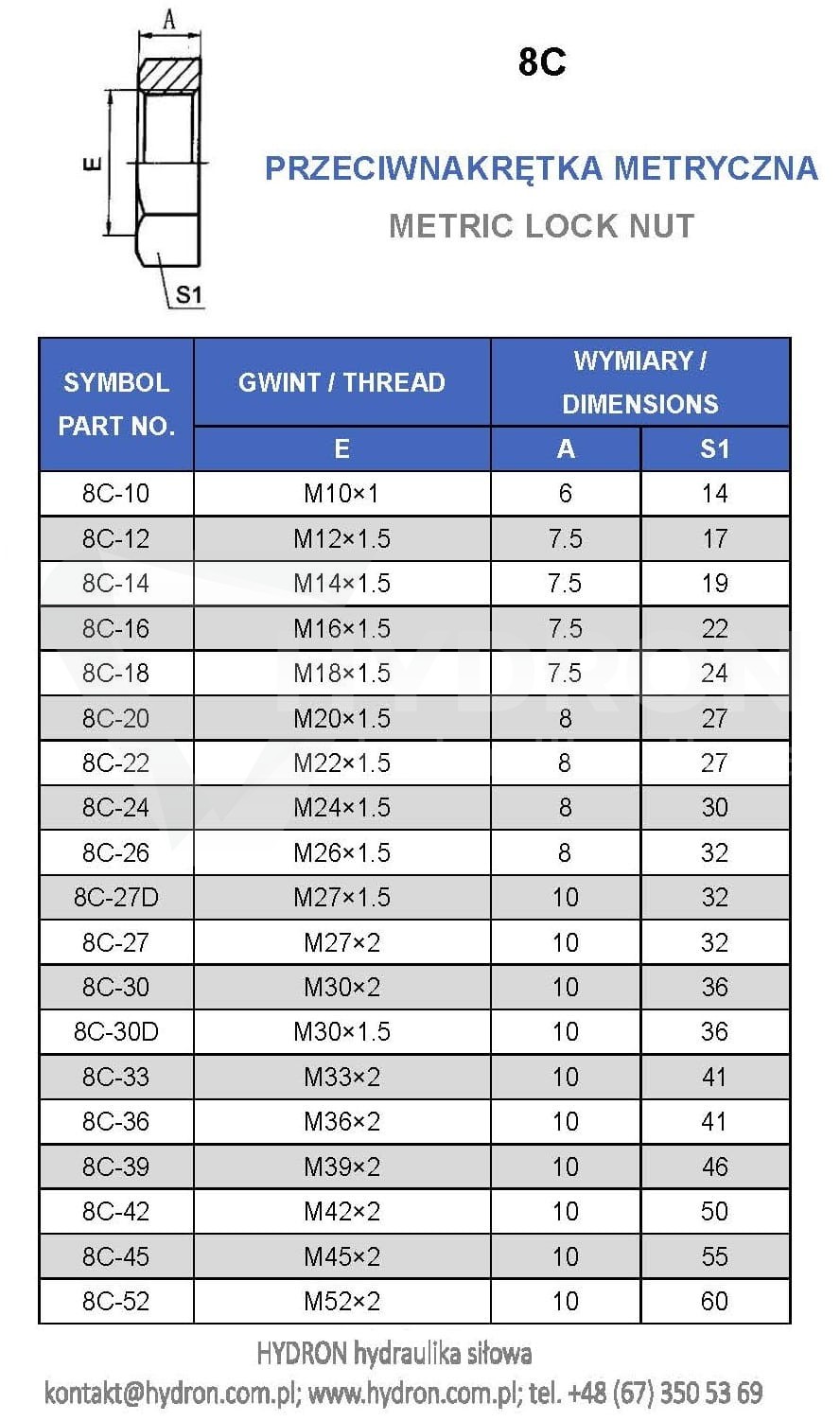

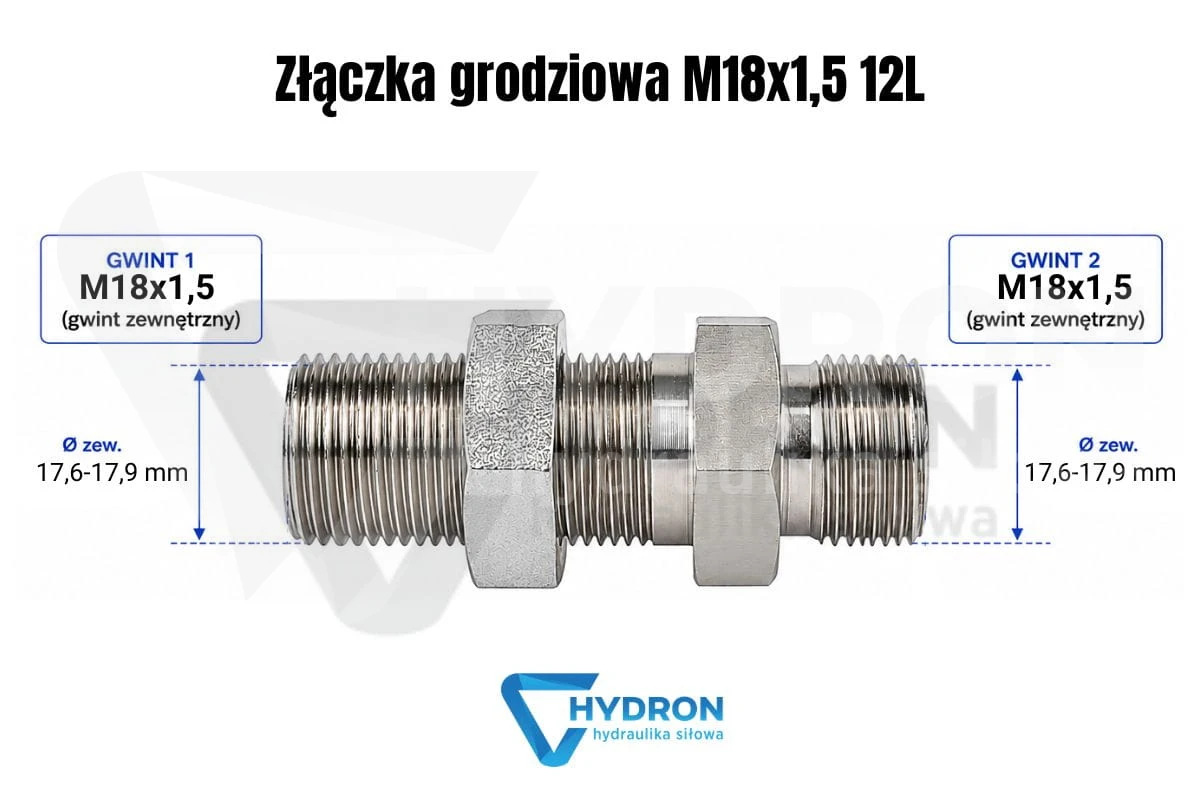

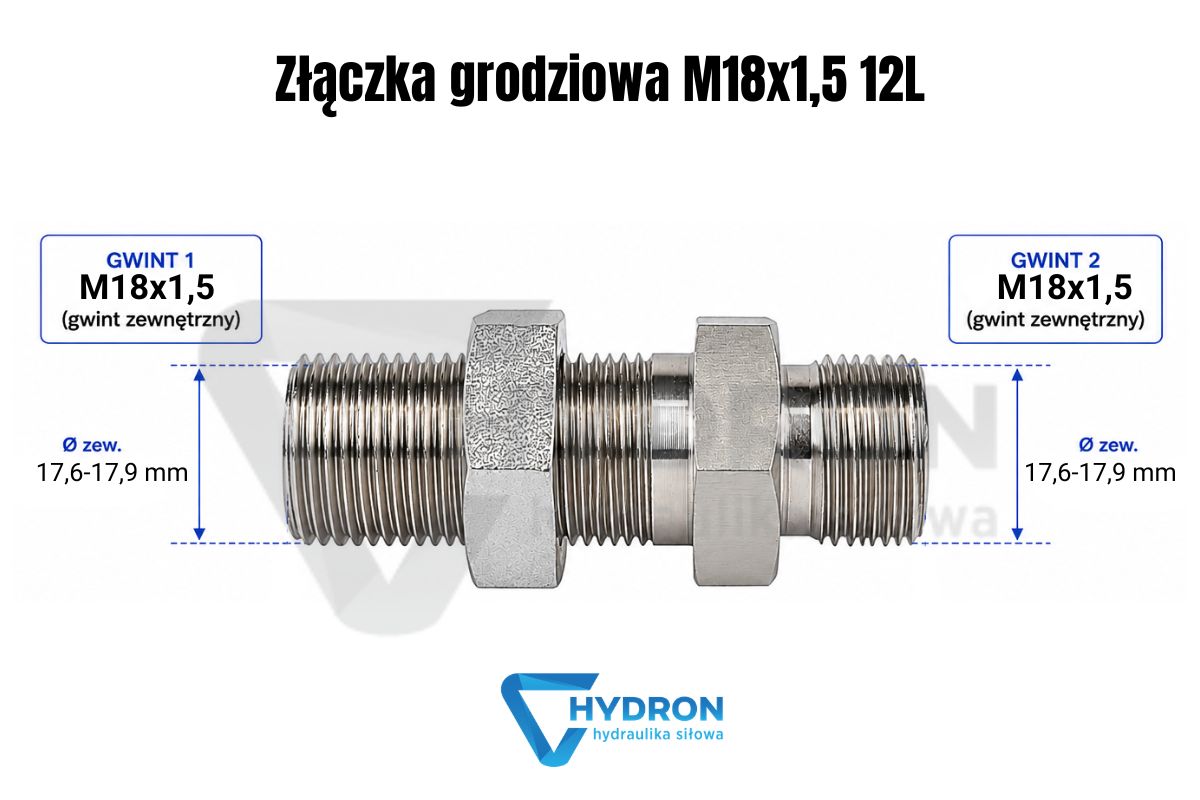

Złączka grodziowa M18x1,5 12L

Złączka grodziowa M18x1,5 12L to metryczne złącze proste przeznaczone do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, obudowę lub płytę montażową. Po obu stronach zastosowano gwint M18x1,5 w serii 12L, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym rozmiarze. Korpus złączki umożliwia osadzenie punktu przyłączeniowego w konstrukcji maszyny i ogranicza pracę przewodu bezpośrednio na krawędzi otworu.

Złączka grodziowa M18-1-5 12L Parametry techniczne

Produkt: złączka grodziowa M18x1,5 12L
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne, seria 12L
Seria: 12L
Rozmiar gwintu 1: M18x1,5
Wymiar gwintu 1: 17,6-17,9 mm zewnętrznie / 16,2-16,6 mm wewnętrznie
Rozmiar gwintu 2: M18x1,5
Wymiar gwintu 2: 17,6-17,9 mm zewnętrznie / 16,2-16,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M18x1,5
Gwint mniejszy: brak różnicy, obie strony M18x1,5
Długość całkowita: 54 mm
Ciśnienie pracy: 315 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli-Raccordi: TN102-12L
Oznaczenie wg Vitillo: APPME12L.1
Oznaczenie wg CAST: 103607.1
Oznaczenie wg Parker Ermeto: XSV 12-L / SV12LOMD
Oznaczenie alternatywne: 6C-18
Kod produktu: ZN-141-1 M18 6C-18
Kod kreskowy EAN: 5905009111700

Złączka grodziowa M18x1,5 12L do przejścia przez panel

Złączka grodziowa M18x1,5 12L jest stosowana wtedy, gdy przewód, rurka lub punkt przyłączeniowy musi zostać przeprowadzony przez przegrodę i zamocowany w stałym miejscu. Takie rozwiązanie porządkuje instalację po obu stronach panelu, poprawia dostęp serwisowy i zmniejsza ryzyko pracy przewodu na krawędzi konstrukcji. Inne warianty tego typu można porównać w kategorii złączki grodziowe metryczne.

Gwint M18x1,5 po obu stronach - proste przejście bez redukcji

Produkt ma gwint M18x1,5 z jednej i drugiej strony. Nie zmienia średnicy połączenia i nie przechodzi na inny standard. Przy doborze trzeba sprawdzić nie tylko sam gwint, ale także serię 12L oraz elementy współpracujące po obu stronach grodzi. W hydraulice metrycznej podobny gwint nie zawsze oznacza zgodność całego połączenia, ponieważ znaczenie ma geometria serii, nakrętka, pierścień i końcówka.

Seria 12L - co oznacza przy doborze złączki

Oznaczenie 12L wskazuje metryczny system połączenia w serii lekkiej. To ważne przy wymianie części, ponieważ ten sam lub podobny gwint może występować w innych konfiguracjach. Pomyłka między serią L i S może spowodować problem z dokręceniem, nieszczelność albo uszkodzenie powierzchni styku. Przy zakupie należy więc porównać pełne oznaczenie, a nie tylko średnicę gwintu.

Kiedy wybrać grodziówkę M18x1,5 12L zamiast zwykłego adaptera

Zwykły adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa M18x1,5 12L jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, wsporniku, obudowie lub ramie maszyny. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ połączenie korpusowe wymaga innego typu części niż przejście grodziowe.

Ciśnienie pracy 315 bar i kontrola całego odcinka

Ciśnienie pracy tej złączki wynosi 315 bar. Ten parametr dotyczy samego elementu, ale cały odcinek instalacji należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rurka albo element zamontowany po drugiej stronie panelu. Do kontroli rzeczywistych parametrów roboczych przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M18x1,5 12L

Złączka powinna być osadzona prosto w otworze montażowym, bez przekoszenia i bez wymuszania położenia przez przewód. Naprężony wąż lub rurka mogą powodować luzowanie połączenia, wyciek i szybsze zużycie elementów skręcanych. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do realnej długości, promienia gięcia i ustawienia końcówek.

Typowe błędy przy doborze M18x1,5 12L

Najczęstszy błąd to dobór części wyłącznie po gwincie M18x1,5, bez potwierdzenia serii 12L. Drugi problem to stosowanie złączki grodziowej jak zwykłej przejściówki, bez montażu w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma podparcia i cała jego praca przenosi się na punkt grodziowy. Jeżeli przewód biegnie przy ramie, osłonie albo ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście przez panel, ale nie powinna być jedynym elementem utrzymującym przewód lub rurkę. W instalacjach pracujących w drganiach należy przewidzieć dodatkowe punkty podparcia po obu stronach przegrody. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch instalacji, odciąża gwint i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi serii L

Przy identyfikacji zdemontowanej części warto porównać sąsiednie warianty. Mniejszym elementem serii lekkiej jest złączka grodziowa M16x1,5 10L, a większym wariantem będzie złączka grodziowa M22x1,5 15L. Jeżeli instalacja pracuje w serii ciężkiej, do porównania przyda się złączka grodziowa M18x1,5 10S, która nie jest zamiennikiem 12L, ale pomaga odróżnić serię L od serii S.

FAQ

Czy złączka grodziowa M18x1,5 12L służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M18x1,5 12L?

Produkt ma gwint M18x1,5 po obu stronach.

Czy złączka M18x1,5 12L jest redukcją?

Nie. Obie strony mają ten sam gwint M18x1,5 w serii 12L, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M18x1,5 12L?

Ciśnienie pracy wynosi 315 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Co oznacza 12L?

Oznaczenie 12L wskazuje metryczny system połączenia w serii lekkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Czy M18x1,5 12L i M18x1,5 10S są zamienne?

Nie należy ich traktować jako zamienników. Mimo podobnego gwintu są to różne serie połączeń, dlatego trzeba dobrać element zgodny z układem.

Co sprawdzić przed zakupem złączki grodziowej M18x1,5 12L?

Przed zakupem należy sprawdzić gwint M18x1,5, serię 12L, ciśnienie pracy 315 bar, długość 54 mm, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
