Przyłączka kolankowa 90° M14X1,5/M14X1,5 8L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 15,44 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M14x1,5
  • Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
  • Rozmiar gwintu 2 M14X1,5
  • Rozmiar gwintu 2 w milimetrach 13,6-13,9zew./12,2-12,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73142 Przyłączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie alternatywne 1CH9-14-14OG

Opis

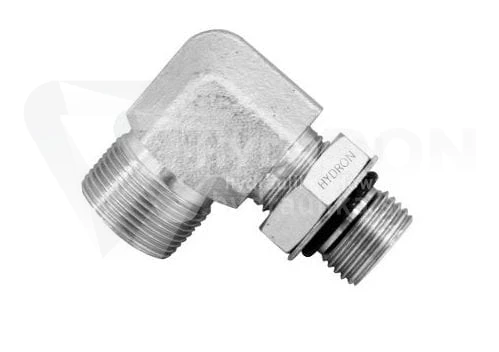

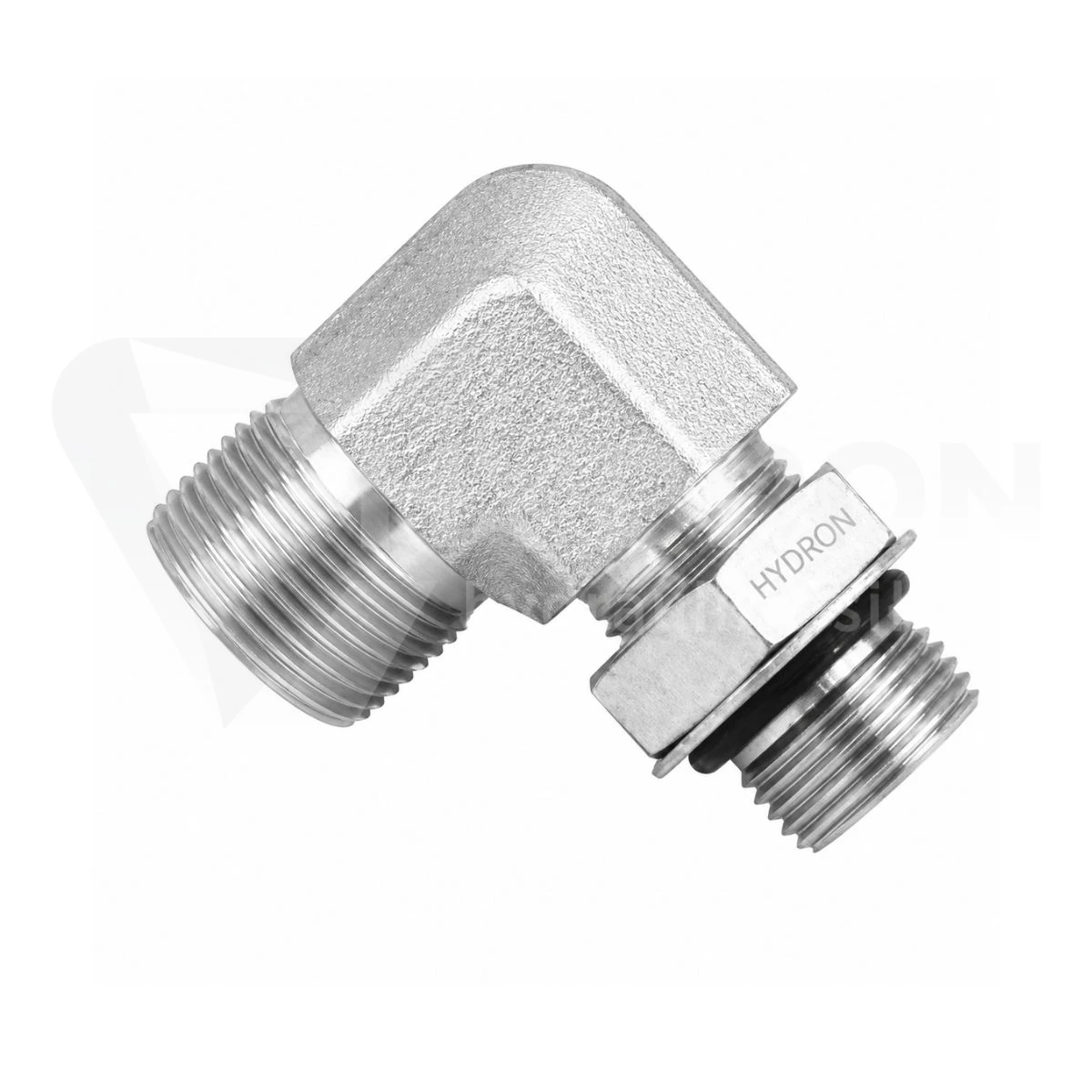

Przyłączka kolankowa 90° M14X1,5/M14X1,5 8L

Przyłączka kolankowa 90° M14X1,5/M14X1,5 8L to wysokociśnieniowa złączka hydrauliczna nastawna, wyposażona w przeciwnakrętkę oraz uszczelnienie O-ringowe z podkładką. Umożliwia wykonanie połączenia pod kątem prostym pomiędzy korpusem urządzenia hydraulicznego a odpowiednio dobranym zakończeniem przewodu metrycznego. Oba przyłącza posiadają gwinty zewnętrzne M14x1,5, natomiast strona przewodu jest oznaczona jako 8L.

Nastawna konstrukcja przyłączki pozwala ustawić kierunek wyjścia hydraulicznego podczas montażu. Gwint od strony korpusu współpracuje z przeciwnakrętką i uszczelnieniem płaskim z O-ringiem oraz podkładką. Produkt wykonano ze stali automatowej pokrytej ocynkiem. Na specjalne zamówienie możliwe jest wykonanie wersji ze stali nierdzewnej 1.4571.

Parametry techniczne przyłączki kolankowej M14x1,5 8L

Parametr Wartość
Rodzaj produktuPrzyłączka hydrauliczna kolankowa nastawna
Kąt przyłączki90°
Gwint od strony korpusuM14x1,5, zewnętrzny
Średnica zewnętrzna gwintu do korpusu13,6–13,9 mm, pomiar suwmiarką
Skok gwintu do korpusu1,5 mm
Gwint od strony przewoduM14x1,5, zewnętrzny
Skok gwintu od strony przewodu1,5 mm
Oznaczenie przyłącza przewodu8L
Uszczelnienie od strony korpusuPłaskie, O-ring z podkładką
Element ustalającyPrzeciwnakrętka
MateriałStal automatowa
Powłoka ochronnaOcynk
Wersja na specjalne zamówienieStal nierdzewna 1.4571
Rodzaj wykonaniaWysokociśnieniowe
Oznaczenie alternatywne1CH9-14-14OG
Dodatkowe oznaczenie katalogoweXWEE 10 LM 14x1,5 OR CF (14x1,5)

Przyłączka nastawna 90° z przeciwnakrętką

Przyłączka nastawna pozwala skierować wyjście hydrauliczne w wymaganym kierunku bez konieczności ustawiania całego urządzenia względem przewodu. Przeciwnakrętka służy do ustalenia położenia kolanka po jego odpowiednim ustawieniu.

Rozwiązanie znajduje zastosowanie podczas wykonywania połączeń w korpusach siłowników, blokach hydraulicznych, pompach i rozdzielaczach. Konstrukcja kątowa umożliwia poprowadzenie przewodu pod kątem 90° względem osi przyłącza montażowego.

Uszczelnienie O-ringiem z podkładką od strony korpusu

Od strony korpusu przyłączka posiada gwint zewnętrzny M14x1,5 oraz uszczelnienie płaskie z O-ringiem i podkładką. Elementy uszczelniające współpracują z odpowiednio przygotowaną powierzchnią przyłącza urządzenia hydraulicznego.

Przed montażem należy sprawdzić zgodność gniazda gwintowanego oraz powierzchni przylegania uszczelnienia. Przeciwnakrętka umożliwia ustalenie pozycji kolanka, a O-ring z podkładką odpowiada za uszczelnienie połączenia od strony korpusu.

Gwint M14x1,5 od strony przewodu 8L

Drugie przyłącze przyłączki wyposażono w gwint zewnętrzny M14x1,5 oznaczony jako 8L. Jest to strona przeznaczona do połączenia z odpowiednio dobranym zakończeniem przewodu metrycznego.

Oba gwinty przyłączki mają ten sam wymiar nominalny i skok, jednak pełnią różne funkcje. Strona montażowa współpracuje z korpusem urządzenia i posiada uszczelnienie O-ringowe, natomiast strona 8L służy do podłączenia przewodu. Przy doborze należy uwzględnić konstrukcję obu zakończeń.

Pomiar gwintu M14x1,5 suwmiarką

Gwint zewnętrzny M14x1,5 można rozpoznać przez pomiar jego średnicy oraz skoku. Dla przyłącza od strony korpusu podano zakres średnicy zewnętrznej od 13,6 do 13,9 mm przy skoku 1,5 mm.

Podczas identyfikacji elementu należy sprawdzić także rodzaj uszczelnienia i oznaczenie 8L. Pomocna może być tabela doboru gwintów hydraulicznych dostępna w materiałach technicznych HYDRON.

Zastosowanie przyłączki kolankowej M14x1,5/M14x1,5 8L

Przyłączka jest przeznaczona do wykonywania kątowych połączeń hydraulicznych pomiędzy korpusem urządzenia a przewodem metrycznym. Dzięki konstrukcji nastawnej umożliwia ustawienie wyjścia w kierunku wymaganym przez przebieg instalacji.

  • Siłowniki hydrauliczne: podłączenie przewodu do odpowiedniego gniazda w korpusie siłownika.
  • Bloki hydrauliczne: wykonywanie połączeń kątowych z przyłączami gwintowanymi.
  • Pompy hydrauliczne: montaż przyłączki w kompatybilnym przyłączu pompy.
  • Rozdzielacze hydrauliczne: skierowanie przewodu pod kątem 90° względem przyłącza.
  • Instalacje wysokociśnieniowe: połączenia z odpowiednio dobranymi elementami układu.

Stal automatowa z ocynkiem i wersja nierdzewna 1.4571

Standardowe wykonanie przyłączki powstaje ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie antykorozyjne powierzchni stalowej.

Na specjalne zamówienie możliwa jest produkcja wariantu ze stali nierdzewnej 1.4571. Wersję nierdzewną należy traktować jako osobne wykonanie materiałowe, wymagające indywidualnego uzgodnienia.

Oznaczenia katalogowe przyłączki kolankowej 8L

Dla przyłączki kolankowej M14x1,5/M14x1,5 8L wskazano oznaczenie alternatywne 1CH9-14-14OG oraz oznaczenie XWEE 10 LM 14x1,5 OR CF (14x1,5). Symbole te mogą pomóc podczas identyfikacji elementu i wyszukiwania odpowiedniej przyłączki do istniejącego układu hydraulicznego.

FAQ – przyłączka kolankowa 90° M14x1,5/M14x1,5 8L

Jakie gwinty posiada przyłączka kolankowa 8L?

Przyłączka posiada dwa gwinty zewnętrzne M14x1,5. Jeden służy do montażu w korpusie urządzenia, a drugi do podłączenia przewodu metrycznego 8L.

Jak uszczelniana jest przyłączka od strony korpusu?

Od strony korpusu zastosowano uszczelnienie płaskie z O-ringiem i podkładką oraz przeciwnakrętkę.

Do czego służy przeciwnakrętka?

Przeciwnakrętka umożliwia ustalenie położenia kolanka po ustawieniu wyjścia hydraulicznego w wymaganym kierunku.

Jak rozpoznać gwint M14x1,5?

Dla gwintu od strony korpusu podano średnicę zewnętrzną 13,6–13,9 mm, mierzoną suwmiarką, oraz skok 1,5 mm.

Co oznacza 8L w nazwie przyłączki?

Oznaczenie 8L identyfikuje wariant przyłącza od strony przewodu metrycznego.

Czy można zamówić przyłączkę ze stali nierdzewnej?

Tak. Na specjalne zamówienie możliwa jest produkcja przyłączki ze stali nierdzewnej 1.4571.

Jakie oznaczenia katalogowe posiada przyłączka?

Wskazano oznaczenie alternatywne 1CH9-14-14OG oraz XWEE 10 LM 14x1,5 OR CF (14x1,5).
