Przyłączka kolankowa 90° M22X1,5/M27X1,5 18L
Przyłączka kolankowa 90° M22X1,5/M27X1,5 18L to wysokociśnieniowa złączka hydrauliczna z gwintami metrycznymi, przeciwnakrętką oraz uszczelnieniem O-ringowym z podkładką. Służy do wykonywania połączeń kątowych pomiędzy korpusem elementu hydraulicznego a odpowiednio dobranym zakończeniem przewodu. Konstrukcja nastawna umożliwia ustawienie przyłączki pod wymaganym kątem podczas montażu.
Od strony przyłącza do korpusu zastosowano gwint zewnętrzny M22x1,5, natomiast od strony przewodu hydraulicznego gwint zewnętrzny M27x1,5 w wykonaniu 18L. Przyłączkę wykonano ze stali automatowej zabezpieczonej ocynkiem. Na specjalne zamówienie dostępna jest możliwość produkcji wersji ze stali nierdzewnej 1.4571.

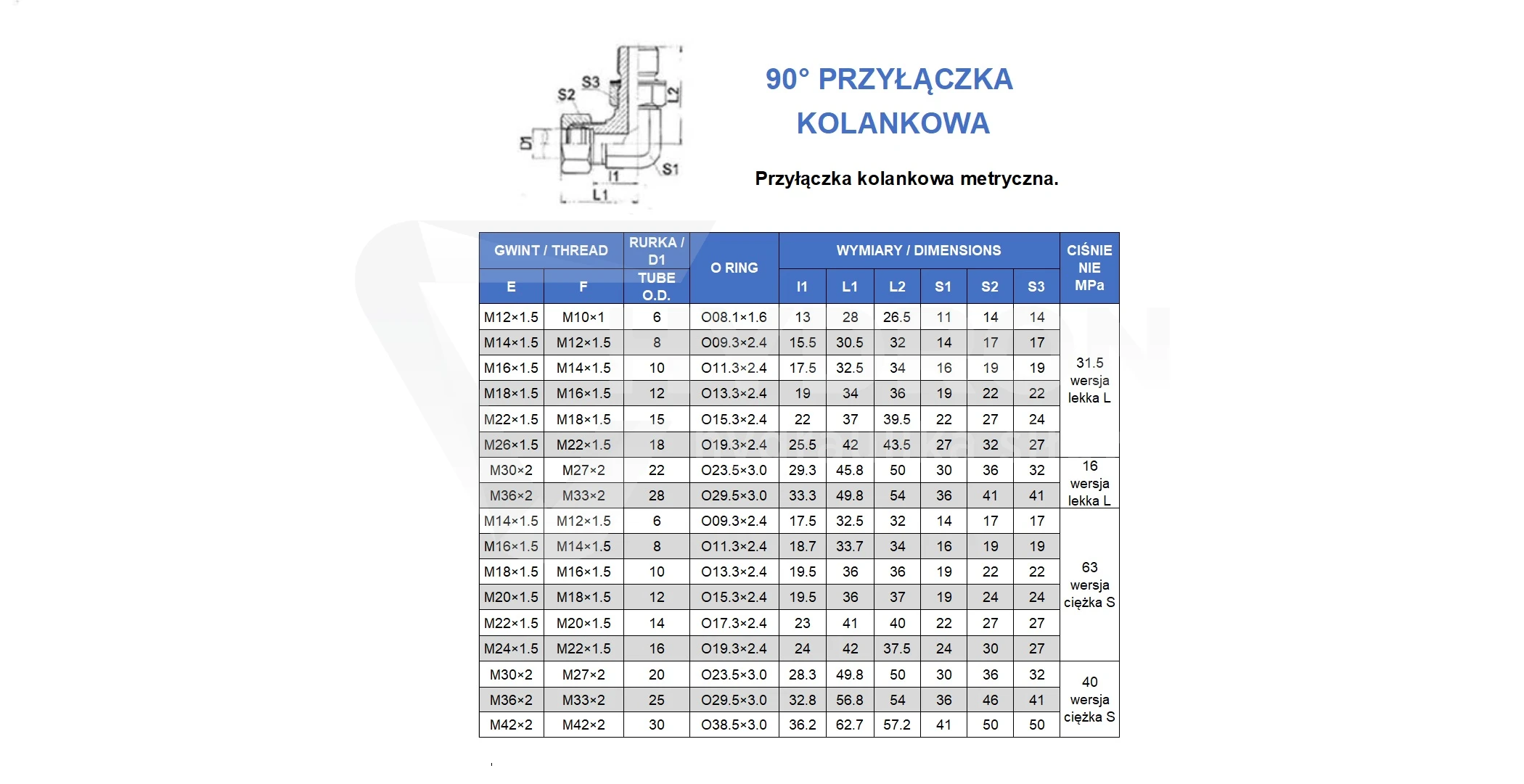

Specyfikacja techniczna przyłączki kolankowej 18L
| Parametr | Wartość |
|---|---|
| Rodzaj produktu | Przyłączka hydrauliczna kolankowa nastawna |
| Kąt | 90° |
| Gwint do korpusu | M22x1,5, zewnętrzny |
| Średnica zewnętrzna gwintu M22x1,5 | 21,6–21,9 mm, pomiar suwmiarką |
| Skok gwintu do korpusu | 1,5 mm |
| Gwint od strony przewodu | M27x1,5, zewnętrzny |
| Średnica zewnętrzna gwintu M27x1,5 | 26,6–26,9 mm, pomiar suwmiarką |
| Skok gwintu od strony przewodu | 1,5 mm |
| Oznaczenie przyłącza | 18L |
| Uszczelnienie od strony korpusu | O-ring z podkładką, uszczelnienie płaskie |
| Element nastawczy | Przeciwnakrętka |
| Materiał | Stal automatowa |
| Powłoka ochronna | Ocynk |
| Wersja na zamówienie | Stal nierdzewna 1.4571 |
| Rodzaj przyłączki | Wysokociśnieniowa |
Gwint M22x1,5 z przeciwnakrętką i O-ringiem
Od strony montażowej przyłączka posiada gwint zewnętrzny M22x1,5 przeznaczony do połączenia z korpusem elementu hydraulicznego. Może być montowana w odpowiednio przygotowanych przyłączach siłowników, bloków hydraulicznych, pomp i rozdzielaczy.
Uszczelnienie realizowane jest przez O-ring współpracujący z podkładką. Przeciwnakrętka umożliwia ustalenie położenia przyłączki po ustawieniu jej w wymaganym kierunku. Takie rozwiązanie jest przydatne, gdy położenie wyjścia hydraulicznego musi odpowiadać przebiegowi przewodu w maszynie.
Gwint M27x1,5 od strony przewodu hydraulicznego 18L
Drugie przyłącze posiada gwint zewnętrzny M27x1,5, wskazany jako wykonanie 18L. Jest przeznaczone do połączenia z odpowiednio dobranym zakończeniem przewodu hydraulicznego wyposażonym w kompatybilny gwint metryczny.
Przy doborze należy zweryfikować nie tylko średnicę i skok gwintu, ale również konstrukcję współpracującego zakończenia. Oznaczenie 18L pozwala identyfikować wariant przyłącza, natomiast poprawność połączenia zależy od zgodności wszystkich jego elementów.
Jak rozpoznać gwinty M22x1,5 i M27x1,5?
Podczas identyfikacji przyłączki można wykonać pomiar średnicy zewnętrznej gwintu za pomocą suwmiarki. Dla gwintu M22x1,5 podano zakres pomiarowy 21,6–21,9 mm, natomiast dla gwintu M27x1,5 zakres 26,6–26,9 mm. Oba gwinty posiadają skok 1,5 mm.
W przypadku wątpliwości dotyczących identyfikacji gwintu warto skorzystać z informacji technicznych z zakresu hydrauliki siłowej, gdzie dostępne są materiały pomocnicze dotyczące doboru gwintów.
Zastosowanie przyłączki kolankowej M22x1,5/M27x1,5
Przyłączka kolankowa 90° jest przeznaczona do wykonywania połączeń pomiędzy korpusem urządzenia hydraulicznego a przewodem. Nastawna konstrukcja umożliwia skierowanie wyjścia pod wymaganym kątem i dopasowanie położenia przyłącza do przebiegu instalacji.
- Siłowniki hydrauliczne: wykonywanie kątowych połączeń z korpusem siłownika.
- Bloki hydrauliczne: montaż przyłączki w odpowiednio przygotowanym gnieździe gwintowanym.
- Pompy hydrauliczne: podłączenie przewodu do zgodnego przyłącza pompy.
- Rozdzielacze hydrauliczne: zmiana kierunku prowadzenia przewodu od przyłącza rozdzielacza.
- Układy wysokociśnieniowe: wykonywanie połączeń kątowych przy odpowiednim doborze parametrów pracy.
Stal automatowa z powłoką ocynkowaną
Przyłączkę wykonano ze stali automatowej zabezpieczonej powłoką cynkową. Ocynk stanowi ochronę antykorozyjną powierzchni stalowej i ogranicza jej bezpośredni kontakt z czynnikami zewnętrznymi.
Na specjalne zamówienie istnieje możliwość wykonania przyłączki ze stali nierdzewnej 1.4571. Wariant ten stanowi odrębną opcję materiałową, wymagającą indywidualnego zamówienia.
Najważniejsze cechy przyłączki kolankowej 18L
- Przyłączka hydrauliczna nastawna pod kątem 90°.
- Gwint zewnętrzny M22x1,5 od strony korpusu.
- Gwint zewnętrzny M27x1,5 od strony przewodu.
- Oznaczenie przyłącza 18L.
- Przeciwnakrętka umożliwiająca ustalenie położenia.
- Uszczelnienie płaskie z O-ringiem i podkładką.
- Stal automatowa z powłoką cynkową.
- Możliwość wykonania ze stali nierdzewnej 1.4571 na zamówienie.
- Wykonanie przeznaczone do zastosowań wysokociśnieniowych.
FAQ – przyłączka kolankowa 90° M22x1,5/M27x1,5 18L
Jakie gwinty posiada przyłączka kolankowa 18L?
Przyłączka posiada dwa gwinty zewnętrzne: M22x1,5 od strony korpusu oraz M27x1,5 od strony przewodu hydraulicznego.
Jak uszczelniana jest przyłączka od strony korpusu?
Połączenie od strony korpusu posiada uszczelnienie płaskie z O-ringiem i podkładką.
Do czego służy przeciwnakrętka w przyłączce kolankowej?
Przeciwnakrętka umożliwia ustalenie położenia nastawnej przyłączki po skierowaniu jej w wymaganym kierunku.
Jak zmierzyć gwint M22x1,5 suwmiarką?
Podany zakres średnicy zewnętrznej gwintu M22x1,5 wynosi 21,6–21,9 mm, a skok gwintu 1,5 mm.
Jak zmierzyć gwint M27x1,5 suwmiarką?
Podany zakres średnicy zewnętrznej gwintu M27x1,5 wynosi 26,6–26,9 mm, a skok gwintu 1,5 mm.
Czy przyłączka jest dostępna w wersji nierdzewnej?
Na specjalne zamówienie istnieje możliwość produkcji przyłączki ze stali nierdzewnej 1.4571.
Gdzie można zastosować przyłączkę M22x1,5/M27x1,5?
Przyłączka jest przeznaczona do wykonywania połączeń w odpowiednio przygotowanych przyłączach siłowników, bloków, pomp i rozdzielaczy hydraulicznych.
Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w technologii produkcji dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
