Przyłączka kolankowa 90° M22X1,5/M27x2 18L (16-16)

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 51,19 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M22x1,5
  • Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
  • Rozmiar gwintu 2 M27X2
  • Rozmiar gwintu 2 w milimetrach 26,6-26,9zew./24,6-25,0wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 250 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73142 Przyłączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie alternatywne 1CH9-27-22OG

Opis

Przyłączka kolankowa 90° M22X1,5/M27X2 18L

Przyłączka kolankowa 90° M22X1,5/M27X2 18L to wysokociśnieniowa złączka hydrauliczna nastawna, przeznaczona do wykonywania połączeń kątowych pomiędzy korpusem urządzenia a przewodem hydraulicznym z przyłączem metrycznym. Wyposażona jest w przeciwnakrętkę, O-ring oraz podkładkę uszczelniającą. Konstrukcja umożliwia ustawienie wyjścia hydraulicznego pod wymaganym kątem podczas montażu.

Od strony korpusu zastosowano gwint zewnętrzny M22x1,5, natomiast od strony przewodu gwint zewnętrzny M27x2 w wykonaniu 18L. Przyłączkę wykonano ze stali automatowej pokrytej ocynkiem. Na specjalne zamówienie istnieje możliwość produkcji wersji ze stali nierdzewnej 1.4571.

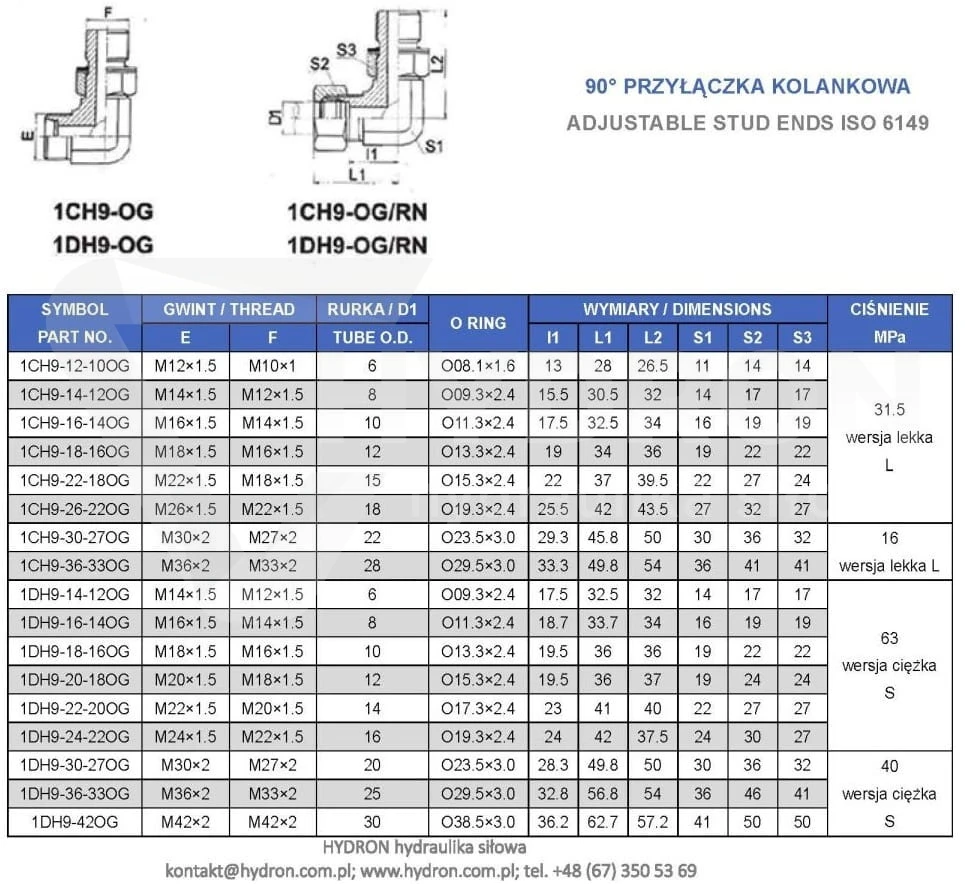

Parametry techniczne przyłączki kolankowej 18L

Parametr Wartość
Typ produktuPrzyłączka hydrauliczna kolankowa nastawna
Kąt przyłączki90°
Gwint od strony korpusuM22x1,5, zewnętrzny
Średnica zewnętrzna gwintu M22x1,521,6–21,9 mm, pomiar suwmiarką
Skok gwintu do korpusu1,5 mm
Gwint od strony przewoduM27x2, zewnętrzny
Średnica zewnętrzna gwintu M27x226,6–26,9 mm, pomiar suwmiarką
Skok gwintu od strony przewodu2 mm
Oznaczenie przyłącza przewodu18L
Uszczelnienie od strony korpusuPłaskie, O-ring z podkładką
Element nastawczyPrzeciwnakrętka
MateriałStal automatowa
Powłoka ochronnaOcynk
Wersja na zamówienieStal nierdzewna 1.4571
Rodzaj wykonaniaWysokociśnieniowe
Oznaczenie alternatywne1CH9-27-22OG
Dodatkowe oznaczenieXWEE 10 LM 22x1,5 OR CF (27x2)

Gwint M22x1,5 z uszczelnieniem O-ringowym do korpusu

Przyłącze montażowe M22x1,5 jest przeznaczone do wkręcenia w odpowiednio przygotowany otwór gwintowany korpusu urządzenia hydraulicznego. Może współpracować z kompatybilnymi przyłączami siłowników, bloków hydraulicznych, pomp i rozdzielaczy.

Uszczelnienie od strony korpusu ma konstrukcję płaską i wykorzystuje O-ring z podkładką. Przeciwnakrętka pozwala ustalić położenie kolanka po skierowaniu jego drugiego przyłącza w wymaganym kierunku. Rozwiązanie jest przydatne podczas montażu w miejscach, gdzie kierunek wyjścia hydraulicznego musi odpowiadać przebiegowi przewodu.

Przyłącze M27x2 do przewodu metrycznego 18L

Od strony przewodu przyłączka posiada gwint zewnętrzny M27x2 oznaczony jako 18L. Gwint ten służy do połączenia z odpowiednio dobranym zakończeniem przewodu hydraulicznego. Wymiar M27x2 oznacza średnicę nominalną 27 mm i skok gwintu 2 mm.

Podczas doboru należy zwrócić uwagę na różnicę skoków gwintów. Strona korpusu ma gwint M22x1,5 o skoku 1,5 mm, natomiast strona przewodu M27x2 o skoku 2 mm. Prawidłowe dopasowanie wymaga sprawdzenia obu przyłączy oraz ich konstrukcji uszczelniającej.

Pomiar gwintów M22x1,5 i M27x2 suwmiarką

Przed wymianą przyłączki można wykonać pomiar średnicy zewnętrznej gwintów za pomocą suwmiarki. Dla gwintu M22x1,5 podano zakres 21,6–21,9 mm, natomiast dla M27x2 zakres 26,6–26,9 mm. Skok pierwszego gwintu wynosi 1,5 mm, a drugiego 2 mm.

W przypadku trudności z identyfikacją gwintu warto sprawdzić tabelę doboru gwintów hydraulicznych dostępną w informacjach technicznych HYDRON. Pomiar średnicy należy zestawić ze skokiem gwintu oraz rodzajem połączenia.

Zastosowanie przyłączki nastawnej 90° M22x1,5/M27x2

Przyłączka kolankowa nastawna jest przeznaczona do łączenia przewodu metrycznego z odpowiednio przygotowanym przyłączem urządzenia hydraulicznego. Konstrukcja 90° umożliwia zmianę kierunku prowadzenia przewodu bez konieczności stosowania prostego połączenia osiowego.

  • Siłowniki hydrauliczne: połączenie przewodu z gwintowanym przyłączem korpusu siłownika.
  • Bloki hydrauliczne: montaż kolanka w odpowiednio przygotowanym gnieździe.
  • Pompy hydrauliczne: wykonywanie połączeń kątowych z kompatybilnym przyłączem pompy.
  • Rozdzielacze hydrauliczne: skierowanie przewodu pod kątem 90° względem osi przyłącza.
  • Instalacje wysokociśnieniowe: wykonywanie połączeń z odpowiednio dobranymi elementami układu.

Stal automatowa ocynkowana i wersja nierdzewna 1.4571

Przyłączka jest wykonana ze stali automatowej i pokryta ocynkiem. Powłoka cynkowa stanowi zabezpieczenie antykorozyjne powierzchni stalowej podczas eksploatacji.

Na specjalne zamówienie istnieje możliwość wykonania przyłączki ze stali nierdzewnej 1.4571. Jest to osobny wariant materiałowy, którego produkcja wymaga indywidualnego uzgodnienia.

Oznaczenia katalogowe przyłączki M22x1,5/M27x2 18L

Dla przyłączki kolankowej 90° M22x1,5/M27x2 18L wskazano oznaczenie alternatywne 1CH9-27-22OG oraz dodatkowe oznaczenie XWEE 10 LM 22x1,5 OR CF (27x2). Symbole te mogą ułatwić identyfikację elementu podczas wyszukiwania przyłączki do istniejącej instalacji.

Najważniejsze cechy przyłączki kolankowej 18L

  • Konstrukcja kolankowa nastawna 90°.
  • Gwint zewnętrzny M22x1,5 od strony korpusu.
  • Gwint zewnętrzny M27x2 od strony przewodu.
  • Oznaczenie przyłącza przewodu 18L.
  • Przeciwnakrętka umożliwiająca ustalenie położenia.
  • Uszczelnienie płaskie z O-ringiem i podkładką.
  • Stal automatowa pokryta ocynkiem.
  • Możliwość produkcji wersji nierdzewnej 1.4571 na zamówienie.
  • Wykonanie przeznaczone do zastosowań wysokociśnieniowych.

FAQ – przyłączka kolankowa 90° M22x1,5/M27x2 18L

Jakie gwinty posiada przyłączka kolankowa 18L?

Przyłączka posiada gwint zewnętrzny M22x1,5 od strony korpusu oraz gwint zewnętrzny M27x2 od strony przewodu hydraulicznego.

Czym różnią się gwinty M22x1,5 i M27x2?

Gwint M22x1,5 ma średnicę nominalną 22 mm i skok 1,5 mm. Gwint M27x2 ma średnicę nominalną 27 mm i skok 2 mm.

Jak uszczelniana jest przyłączka od strony korpusu?

Zastosowano uszczelnienie płaskie z O-ringiem i podkładką oraz przeciwnakrętkę.

Do czego służy przeciwnakrętka w przyłączce nastawnej?

Przeciwnakrętka umożliwia ustalenie położenia kolanka po ustawieniu wyjścia hydraulicznego w wymaganym kierunku.

Jak zmierzyć gwint M27x2 suwmiarką?

Podany zakres pomiaru średnicy zewnętrznej wynosi 26,6–26,9 mm, a skok gwintu 2 mm.

Czy przyłączka jest dostępna ze stali nierdzewnej?

Na specjalne zamówienie możliwa jest produkcja wersji ze stali nierdzewnej 1.4571.

Jakie oznaczenia katalogowe posiada przyłączka?

Wskazano oznaczenie alternatywne 1CH9-27-22OG oraz XWEE 10 LM 22x1,5 OR CF (27x2).

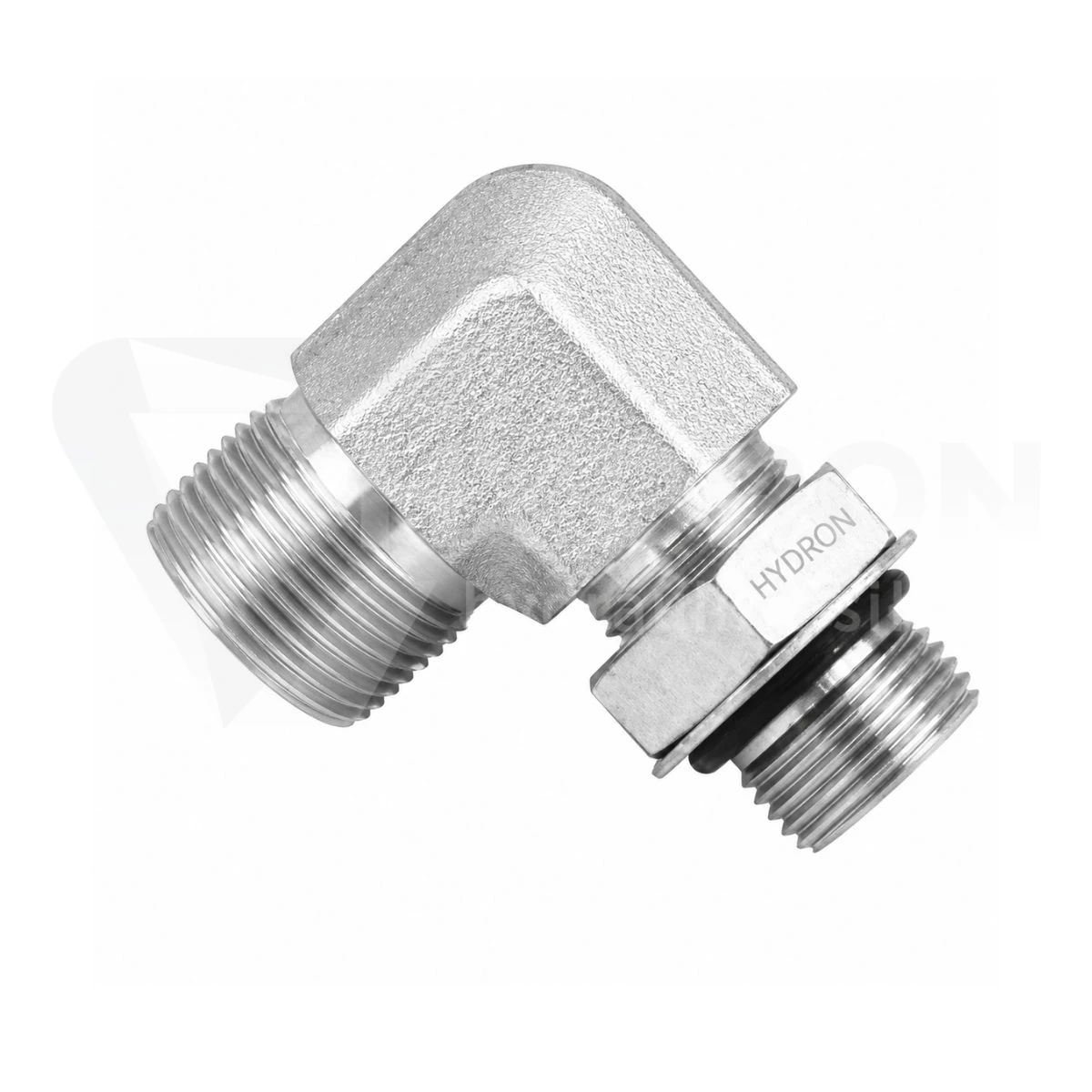

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w technologii produkcji dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
