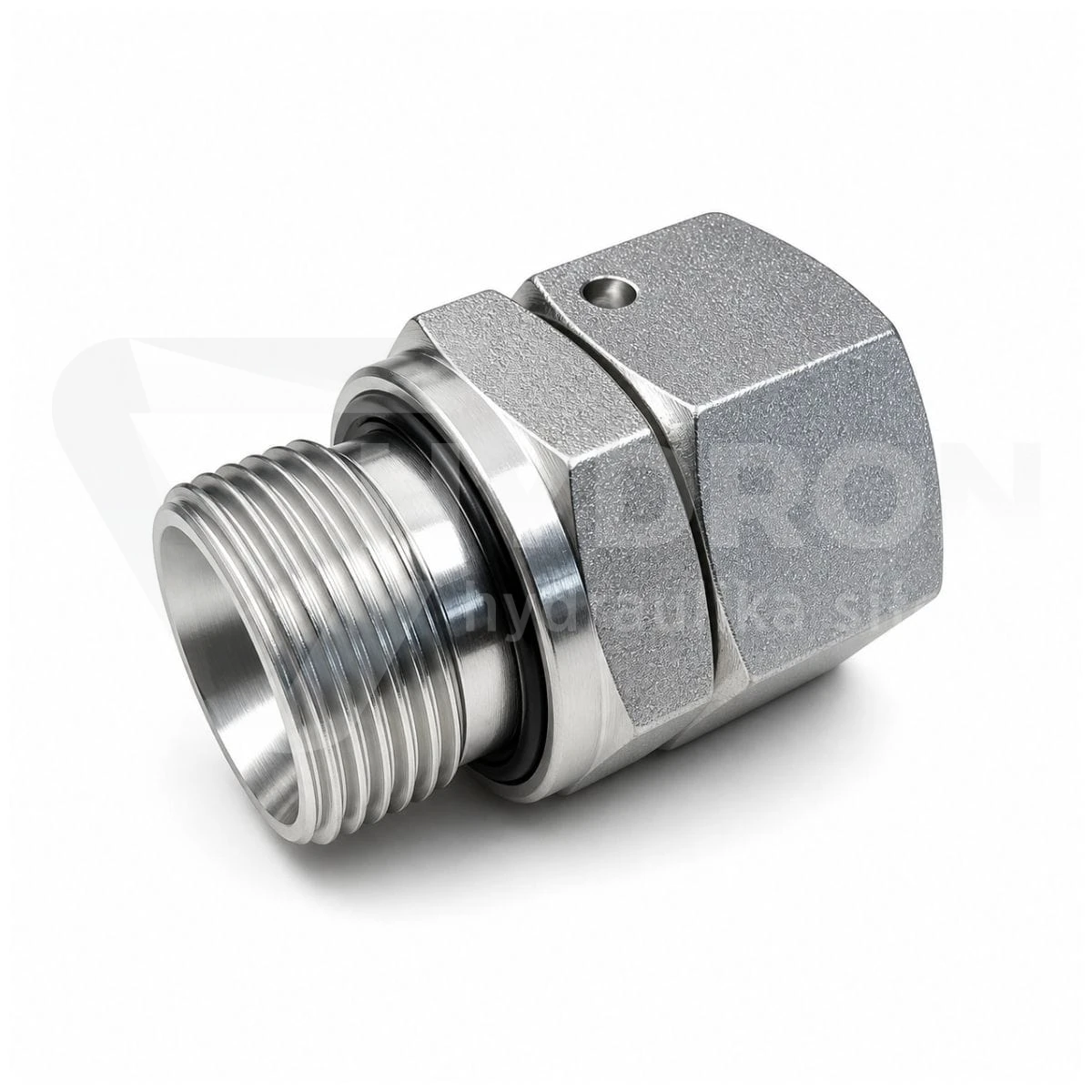

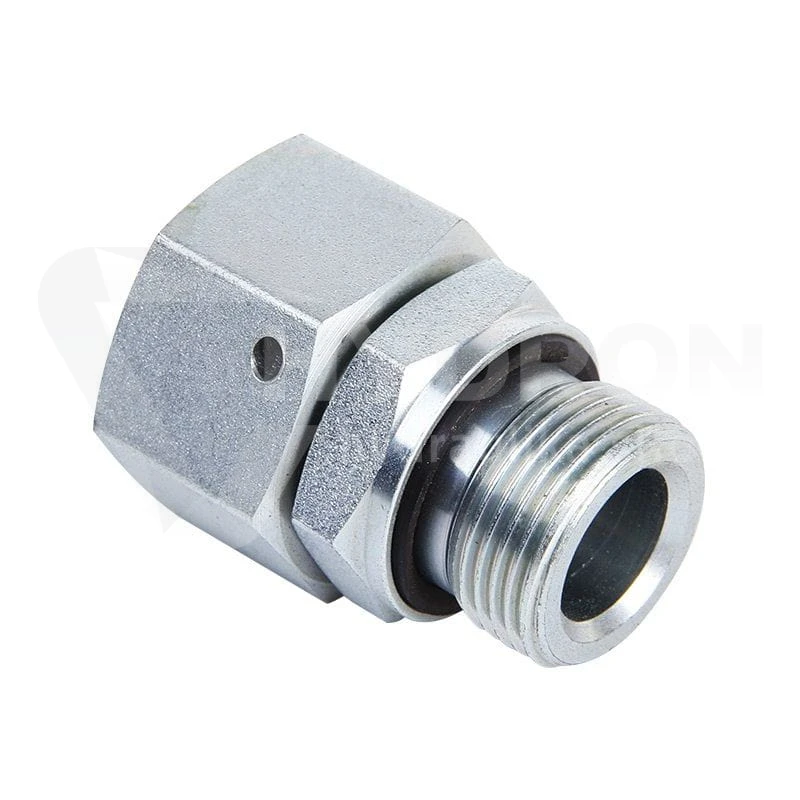

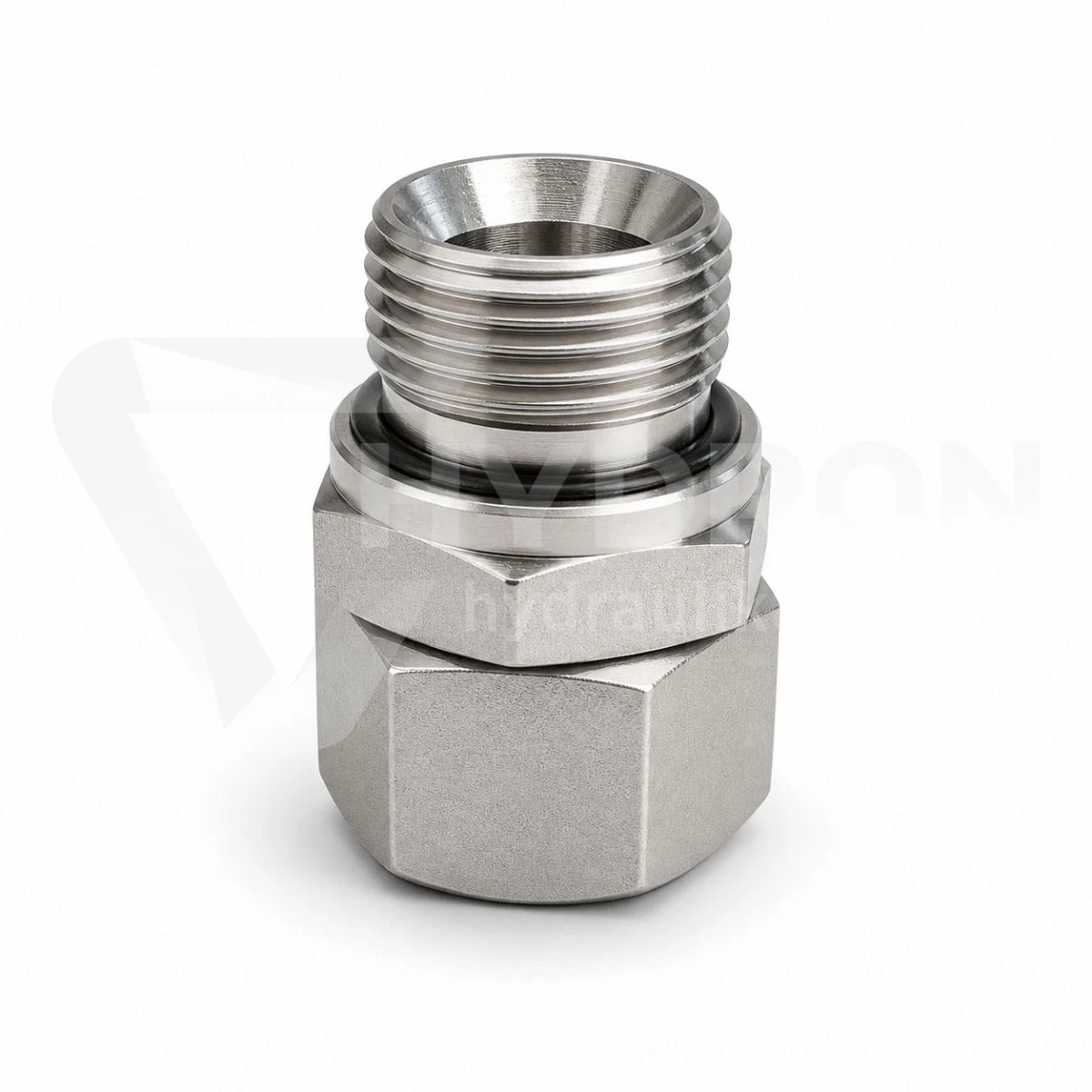

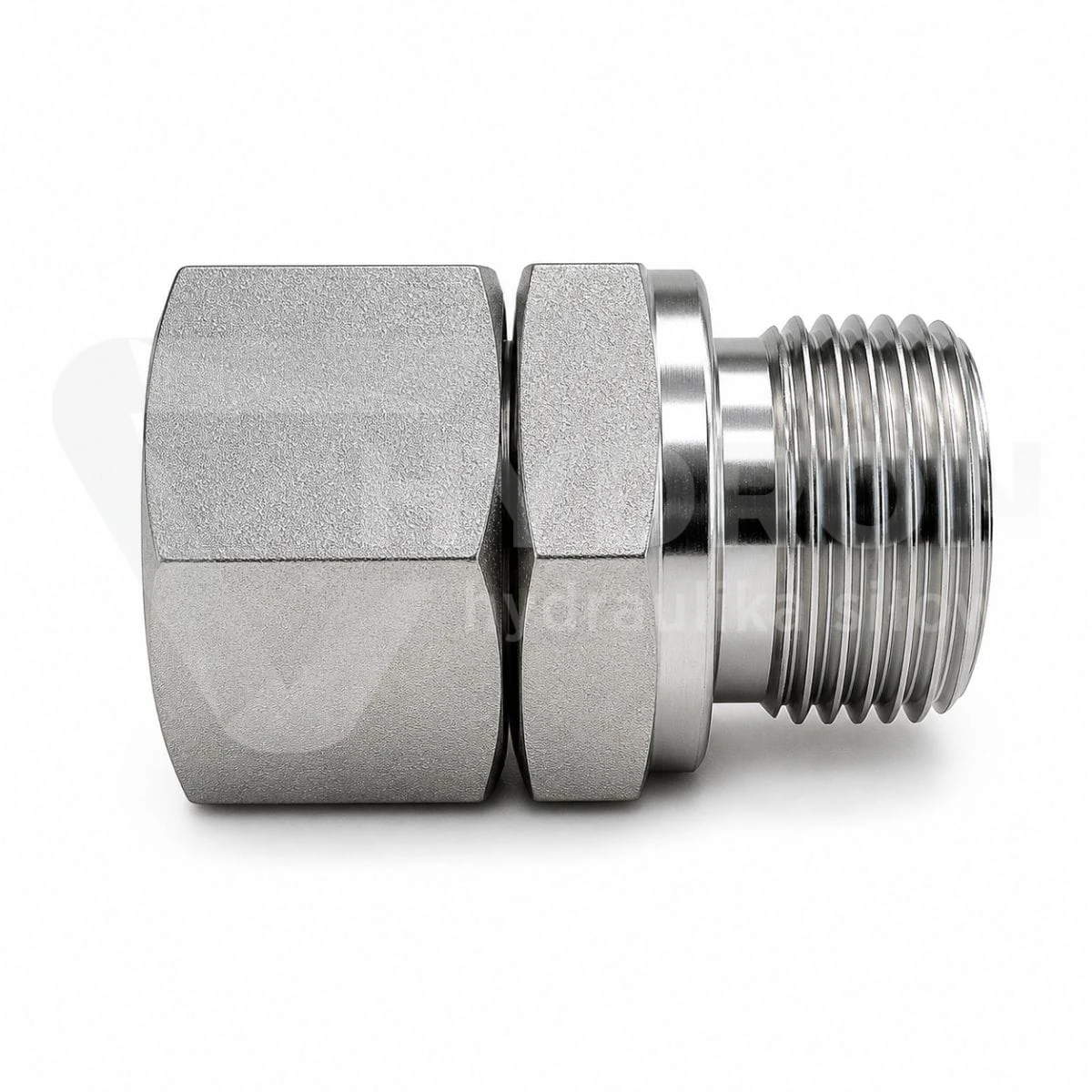

Przyłączka prosta BA ED 3/8 / M22x1,5 14S

Przyłączka prosta BA ED 3/8 / M22x1,5 14S to złącze hydrauliczne przeznaczone do wkręcenia w korpus pompy, rozdzielacza, cylindra, bloku hydraulicznego lub innego elementu układu. Od strony korpusu posiada gwint zewnętrzny calowy 3/8" BSP z uszczelnieniem ED, a od strony przewodu gwint metryczny M22x1,5 w wersji ciężkiej 14S, współpracujący ze stożkiem 24°. Element służy do wykonania trwałego, prostego przyłącza w instalacjach hydrauliki siłowej pracujących z olejem hydraulicznym. Ciśnienie pracy wynosi 320 bar, a zakres temperatury pracy od -20°C do +120°C.

Parametry techniczne przyłączki prostej BA ED 3/8 / M22x1,5 14S

• Typ złącza: proste, przyłącze, przyłączka
• Typ przyłącza: BA ED
• Gwint od strony korpusu: 3/8" BSP
• Średnica gwintu 3/8" BSP w milimetrach: 16,3–16,6 mm zewnętrznie / 14,9–15,4 mm wewnętrznie
• Gwint od strony przewodu: M22x1,5
• Średnica gwintu M22x1,5 w milimetrach: 21,6–21,9 mm zewnętrznie / 20,2–20,6 mm wewnętrznie
• Wersja przyłącza: ciężka 14S
• Kąt stożka zaciskowego: 24°
• Uszczelnienie od strony korpusu: ED
• Przeznaczenie: przyłączenie do korpusu pompy, cylindra, rozdzielacza lub bloku hydraulicznego
• Medium robocze: olej hydrauliczny
• Ciśnienie pracy: 320 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Kod produktu: 3/8/M22 BA 14S
• Kod EAN: 0200000018399

Przyłączka prosta BA ED 3/8 / M22x1,5 14S do korpusu hydraulicznego

Przyłączka prosta BA ED 3/8 / M22x1,5 14S jest stosowana wtedy, gdy trzeba połączyć korpus elementu hydraulicznego z przewodem, kolankiem lub inną złączką w układzie. Strona z gwintem 3/8" BSP jest przeznaczona do wkręcenia w korpus, a uszczelnienie ED pomaga uzyskać szczelne połączenie bez konieczności stosowania przypadkowych metod uszczelniania. Druga strona przyłączki pozwala podłączyć element w systemie metrycznym M22x1,5 14S, czyli w ciężkiej serii złącza rurowego.

W praktyce takie przyłącza są używane w maszynach rolniczych, budowlanych, leśnych, przemysłowych i warsztatowych. Można je spotkać przy rozdzielaczach hydraulicznych, pompach, siłownikach, blokach zaworowych i elementach wykonawczych. Przy kompletowaniu układu warto od razu dopasować także złączki hydrauliczne, przewody hydrauliczne na wymiar, końcówki do zakuwania węży oraz podkładki metalowo-gumowe, jeżeli dana instalacja wymaga dodatkowych elementów uszczelniających.

Gwint BSP 3/8 i gwint M22x1,5 w jednej przyłączce

Najważniejszą funkcją tego elementu jest przejście pomiędzy gwintem calowym BSP 3/8" od strony korpusu a gwintem metrycznym M22x1,5 od strony przewodu. To rozwiązanie jest potrzebne wtedy, gdy korpus maszyny lub elementu hydraulicznego ma przyłącze BSP, a dalsza część instalacji jest budowana w systemie metrycznym. Przyłączka pozwala połączyć te dwa standardy bez stosowania kilku pośrednich redukcji, co zmniejsza liczbę potencjalnych miejsc wycieku.

Przy doborze nie wolno kierować się samym wyglądem złącza. Gwint 3/8" BSP i gwint M22x1,5 mają inne średnice, inne skoki i inną logikę dopasowania. Błąd polegający na pomyleniu gwintu BSP z metrycznym może skończyć się uszkodzeniem gniazda w korpusie, zerwaniem gwintu albo nieszczelnością pod ciśnieniem. W razie wątpliwości warto użyć narzędzi do identyfikacji gwintów lub sprawdzić średnicę zewnętrzną i skok gwintu przed montażem.

Uszczelnienie ED i stożek 24° w przyłączu hydraulicznym

Uszczelnienie ED znajduje się po stronie przeznaczonej do wkręcenia w korpus. Jego zadaniem jest poprawa szczelności połączenia gwintowanego w miejscu, gdzie przyłączka styka się z gniazdem elementu hydraulicznego. To praktyczne rozwiązanie przy pompach, rozdzielaczach i blokach, ponieważ ogranicza ryzyko przecieku na gwincie i pozwala wykonać czyste, powtarzalne połączenie.

Od strony przewodu przyłączka pracuje w systemie stożka 24°. Uszczelnienie następuje przy dokręcaniu na stożku zaciskowym, dlatego bardzo ważne jest dobranie zgodnego elementu współpracującego. Jeżeli do przyłączki zostanie podłączona część o innym kącie, innej serii lub niezgodnym wymiarze, połączenie może wyglądać poprawnie, ale nie uzyska szczelności pod ciśnieniem. W hydraulice siłowej takie błędy często ujawniają się dopiero po uruchomieniu układu, kiedy pojawia się pocenie, wyciek lub spadek ciśnienia.

Wersja ciężka 14S i dobór do przewodu

Oznaczenie 14S wskazuje na ciężką serię złącza. W praktyce oznacza to, że przyłączka powinna współpracować z elementami przeznaczonymi do tej samej serii. Nie należy mieszać jej z elementami serii lekkiej tylko dlatego, że gwint lub średnica wydają się podobne. Seria złącza wpływa na sposób osadzenia, stożek, nakrętki, pierścienie i kompatybilność z rurą lub końcówką.

Przyłączka M22x1,5 14S może być częścią instalacji rurowej, ale może również współpracować z przewodem elastycznym przez odpowiednio dobrane końcówki i złączki. Jeżeli układ przechodzi z elementu korpusowego na przewód ruchomy, dobrym rozwiązaniem są zakute węże hydrauliczne, dobrane do ciśnienia, średnicy i warunków pracy maszyny. W miejscach narażonych na przetarcie przewodu warto zastosować osłony spiralne na węże, które zabezpieczają elastyczne odcinki instalacji przed uszkodzeniami mechanicznymi.

Najczęstsze błędy przy doborze przyłączki BA ED

Pierwszy błąd to pomylenie strony montażu. Gwint 3/8" BSP jest stroną przeznaczoną do wkręcenia w korpus, natomiast M22x1,5 14S jest stroną przewodową. Odwrócenie logiki doboru może prowadzić do zamówienia niewłaściwego elementu albo próby połączenia przyłączki z niepasującą częścią.

Drugi błąd to ignorowanie serii 14S. Użytkownik często sprawdza sam gwint M22x1,5, ale nie sprawdza, czy potrzebna jest wersja lekka, czy ciężka. To istotne, ponieważ elementy o podobnym gwincie mogą nie pasować do tej samej rury lub końcówki. Skutkiem jest brak szczelności, uszkodzenie stożka lub konieczność ponownego demontażu instalacji.

Trzeci błąd to uszczelnianie gwintu w korpusie przypadkową taśmą, gdy przyłączka jest przewidziana do pracy z uszczelnieniem ED. Nadmiar materiału uszczelniającego może dostać się do układu albo utrudnić poprawne dociągnięcie elementu. W hydraulice siłowej zanieczyszczenia w oleju mogą uszkadzać rozdzielacze, zawory i pompy, dlatego połączenia trzeba wykonywać zgodnie z typem zastosowanego uszczelnienia.

Skutki źle dobranej przyłączki hydraulicznej

Źle dobrana przyłączka może powodować wycieki, spadki ciśnienia, zapowietrzanie układu, uszkodzenie gwintu w korpusie oraz nierówną pracę elementów wykonawczych. W układach o ciśnieniu pracy 320 bar nawet niewielka nieszczelność może szybko przerodzić się w awarię, zabrudzenie maszyny olejem i przestój pracy. Szczególnie kosztowne jest uszkodzenie gniazda w pompie, rozdzielaczu lub cylindrze, ponieważ naprawa takiego elementu jest znacznie trudniejsza niż wymiana samej przyłączki.

Właśnie dlatego przy doborze trzeba sprawdzić trzy rzeczy: gwint od strony korpusu, gwint od strony przewodu oraz typ uszczelnienia. Dopiero zestawienie tych parametrów pozwala potwierdzić, czy Przyłączka prosta BA ED 3/8 / M22x1,5 14S będzie właściwa dla danej instalacji.

Zastosowanie w maszynach i serwisie hydrauliki

Przyłączka prosta BA ED 3/8 / M22x1,5 14S sprawdza się w serwisach maszyn budowlanych, rolniczych, przemysłowych i leśnych. Może być stosowana przy wymianie złącza w rozdzielaczu, budowie nowego przyłącza w bloku hydraulicznym albo modernizacji układu, w którym trzeba połączyć korpus BSP z metryczną częścią przewodową. W warsztacie hydrauliki siłowej takie elementy są często wykorzystywane jako części magazynowe, ponieważ pozwalają szybko dopasować instalację do różnych standardów gwintów.

Przy profesjonalnym serwisie warto posiadać nie tylko pojedyncze przyłączki, ale również zestaw elementów uzupełniających: złączki proste AB, kolanka hydrauliczne, trójniki hydrauliczne, szybkozłącza hydrauliczne oraz manometry do kontroli układu po montażu.

Co dobrać razem z przyłączką prostą BA ED

Do tej przyłączki warto dobrać elementy zgodne z gwintem M22x1,5 i serią 14S. W zależności od konstrukcji układu mogą być potrzebne nakrętki, pierścienie zacinające, kolanka, przewody hydrauliczne, końcówki do węży albo elementy przejściowe. Jeżeli przyłączka jest montowana w maszynie, w której przewód będzie pracował dynamicznie, należy sprawdzić również promień gięcia przewodu i sposób jego zabezpieczenia przed ocieraniem.

W układach serwisowych pomocne będą także manometry i wakuometry, ponieważ po wymianie przyłącza warto sprawdzić ciśnienie pracy oraz upewnić się, że instalacja działa stabilnie. Przy częstym rozłączaniu przewodów dobrym uzupełnieniem mogą być szybkozłącza, ale ich dobór powinien uwzględniać przepływ, ciśnienie i rodzaj medium roboczego.

Pewne połączenie BSP z metryczną częścią instalacji

Przyłączka prosta BA ED 3/8 / M22x1,5 14S pozwala wykonać szczelne i uporządkowane przejście z korpusu z gwintem BSP 3/8" na metryczną część instalacji M22x1,5 w wersji ciężkiej 14S. Prawidłowo dobrana przyłączka ogranicza ryzyko wycieków, chroni gwint w korpusie i ułatwia późniejszy serwis układu. Najlepszy efekt daje dobór całego połączenia jako zestawu: właściwy gwint, zgodna seria, odpowiednie uszczelnienie ED, poprawne dokręcenie i przewód dopasowany do ciśnienia pracy.

FAQ

Do czego służy Przyłączka prosta BA ED 3/8 / M22x1,5 14S?

Przyłączka służy do wkręcenia w korpus pompy, cylindra, rozdzielacza lub bloku hydraulicznego z gwintem 3/8" BSP i połączenia go z częścią przewodową M22x1,5 w wersji ciężkiej 14S.

Co oznacza uszczelnienie ED w tej przyłączce?

Uszczelnienie ED znajduje się po stronie wkręcanej w korpus i odpowiada za szczelność połączenia gwintowanego. Pomaga ograniczyć ryzyko przecieku na styku przyłączki z gniazdem elementu hydraulicznego.

Czy gwint 3/8" BSP można zastąpić gwintem metrycznym?

Nie. Gwint BSP 3/8" i gwint metryczny M22x1,5 to różne standardy. Próba montażu niewłaściwego gwintu może uszkodzić gniazdo, doprowadzić do nieszczelności albo uniemożliwić poprawne dokręcenie elementu.

Co oznacza 14S w nazwie przyłączki?

Oznaczenie 14S wskazuje na wersję ciężką złącza. Przy doborze trzeba stosować elementy zgodne z tą serią, ponieważ sama zgodność gwintu M22x1,5 nie zawsze oznacza poprawne dopasowanie całego połączenia.

Jakie ciśnienie pracy ma Przyłączka prosta BA ED 3/8 / M22x1,5 14S?

Według karty produktu ciśnienie pracy wynosi 320 bar, a zakres temperatury pracy to od -20°C do +120°C.
