Złączka AB M18x1,5/ 3/8" ED

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 13,54 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 M18x1,5
  • Rozmiar gwintu 1 w milimetrach 19,6-19,9zew./18,2-18,6wew.
  • Rozmiar gwintu 2 3/8" BSP
  • Rozmiar gwintu 2 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 315 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie alternatywne 2BC-06-18WD

Opis

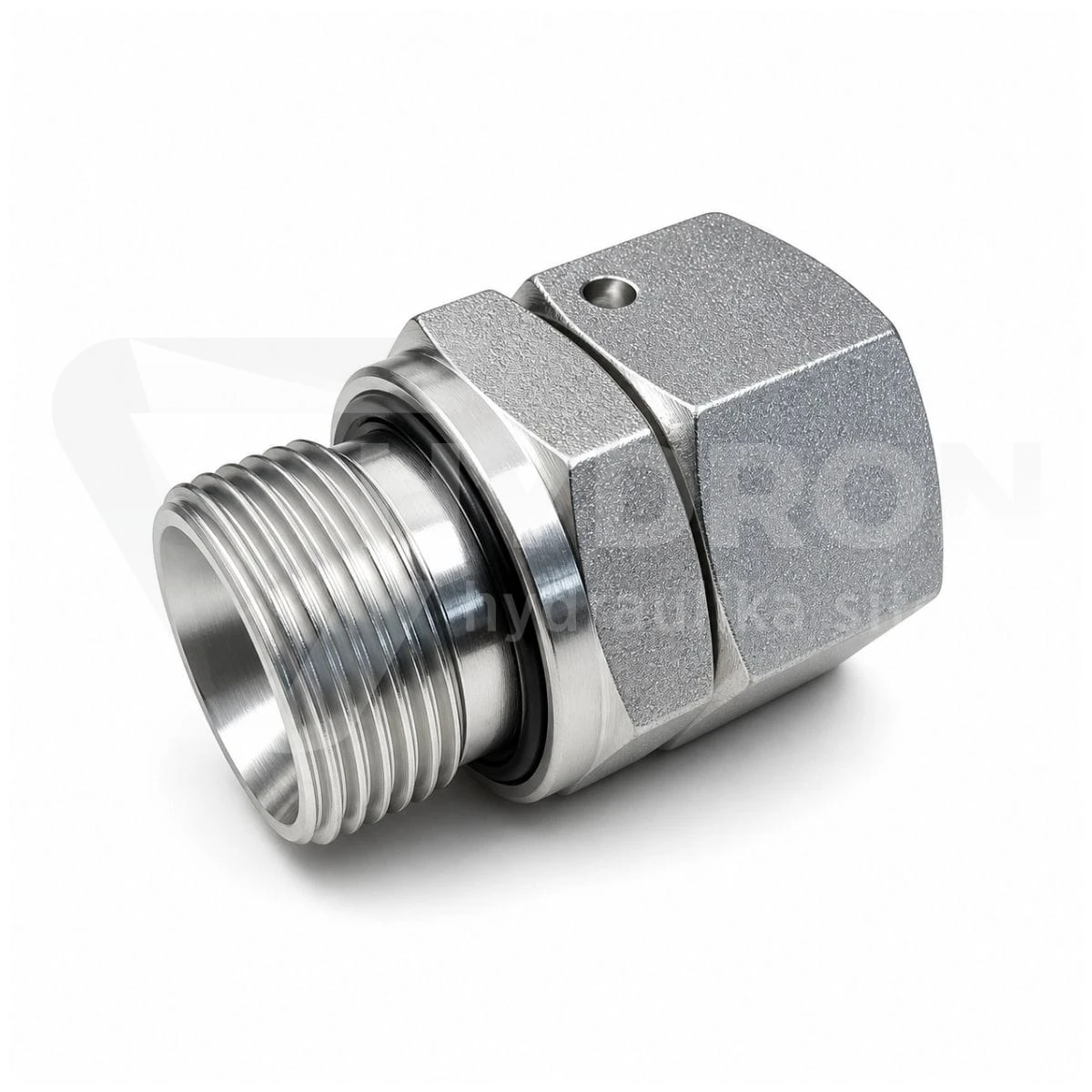

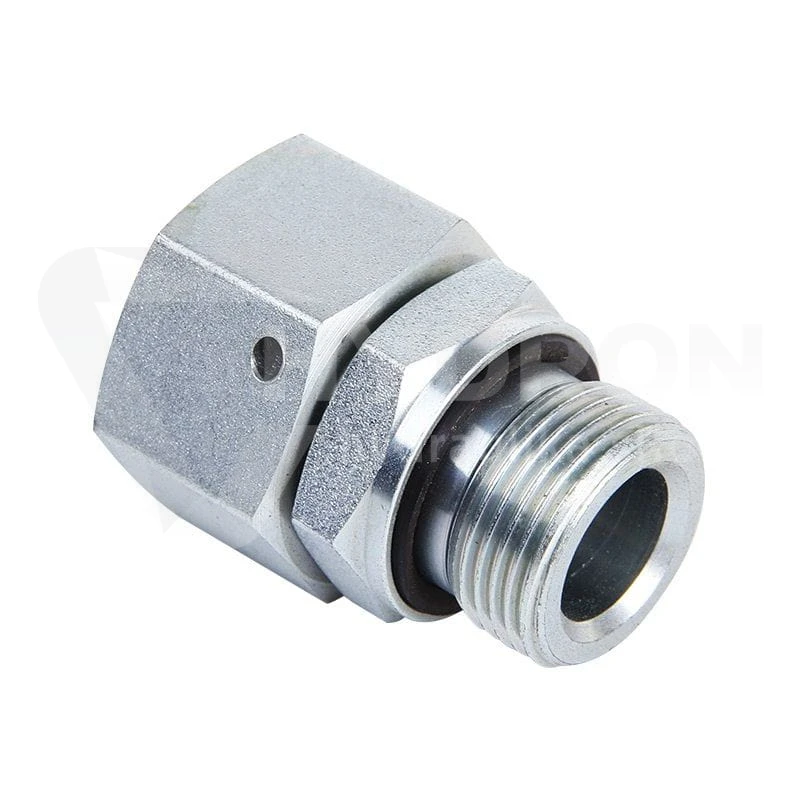

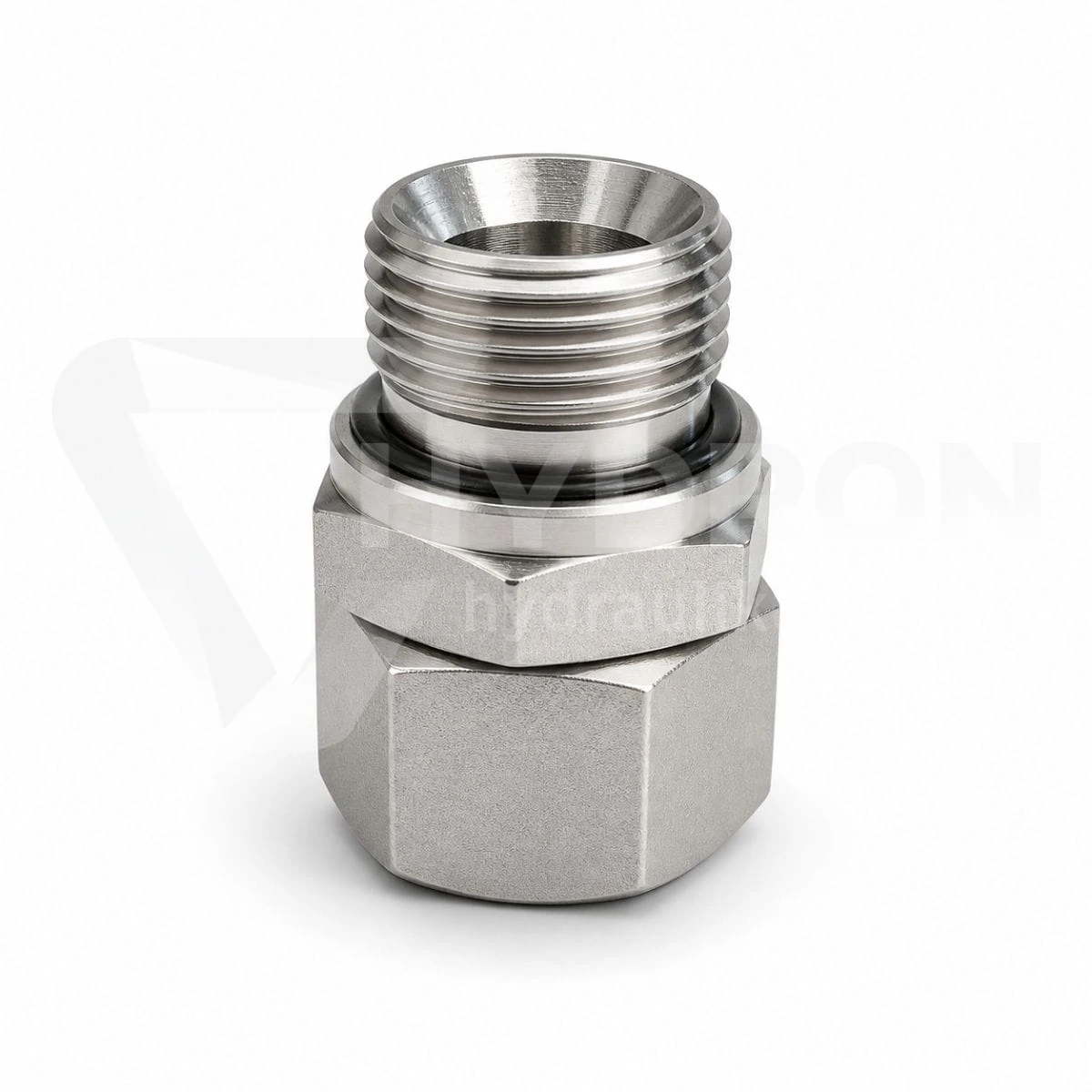

Złączka AB M18x1,5/3/8" ED

Złączka AB M18x1,5/ 3/8" ED to przyłączka hydrauliczna nakrętna, wyposażona w nakrętkę obrotową z gwintem wewnętrznym M18x1,5 oraz gwint zewnętrzny 3/8" BSP. Konstrukcja AB umożliwia wykonanie połączenia pomiędzy odpowiednio dobranymi elementami z gwintami metrycznymi i calowymi. Złączka stanowi rozwiązanie do instalacji hydraulicznych, w których wymagane jest zestawienie takich zakończeń.

Oznaczenie AB określa budowę przyłączki. Strona A posiada nakrętkę obrotową z gwintem wewnętrznym, natomiast strona B jest wyposażona w gwint zewnętrzny. W prezentowanym wariancie są to odpowiednio M18x1,5 oraz 3/8" BSP. Produkt występuje pod oznaczeniem ED.

Nakrętka obrotowa M18x1,5 i gwint zewnętrzny 3/8" BSP

Po stronie A złączki znajduje się nakrętka obrotowa z gwintem wewnętrznym M18x1,5. Obrotowa konstrukcja nakrętki pozwala wykonywać połączenie gwintowane bez konieczności obracania całego korpusu przyłączki. Podczas doboru należy sprawdzić zgodność gwintu oraz zakończenia współpracującego.

Strona B posiada gwint zewnętrzny 3/8" BSP, należący do brytyjskiego systemu gwintów calowych. Takie zestawienie umożliwia połączenie odpowiednio dopasowanych elementów o różnych oznaczeniach gwintowych. Przed montażem należy zweryfikować również sposób uszczelnienia po obu stronach złączki.

Parametry techniczne złączki AB M18x1,5/3/8" ED

Parametr Wartość
Nazwa produktu Złączka AB M18x1,5/ 3/8" ED
Typ produktu Przyłączka hydrauliczna nakrętna AB
Zakończenie A Nakrętka obrotowa z gwintem wewnętrznym
Gwint A M18x1,5
Zakończenie B Gwint zewnętrzny
Gwint B 3/8" BSP
Systemy gwintowe Metryczny / BSP
Oznaczenie wariantu ED

Dobór przyłączki hydraulicznej M18x1,5 / 3/8" BSP

Podczas doboru złączki AB należy uwzględnić oba zakończenia gwintowane. Nakrętka M18x1,5 wymaga odpowiednio dobranego elementu z gwintem zewnętrznym, natomiast strona 3/8" BSP musi współpracować z właściwym przyłączem calowym. Istotna jest także zgodność powierzchni uszczelniających.

Gwinty metryczne i BSP różnią się systemem wymiarowania. Podobna średnica gwintu nie oznacza możliwości bezpośredniego połączenia dwóch elementów. Dlatego przy wymianie złączki należy porównać pełne oznaczenie produktu i konstrukcję jego zakończeń.

Zastosowanie złączki AB w instalacjach hydraulicznych

Złączka AB M18x1,5/3/8" ED służy do zestawiania odpowiednio dopasowanych elementów połączeń hydraulicznych. Nakrętka obrotowa ułatwia wykonanie połączenia po stronie metrycznej, a gwint zewnętrzny BSP umożliwia zastosowanie przyłącza o oznaczeniu 3/8".

Przy kompletowaniu elementów układu można sprawdzić także węże hydrauliczne dostępne w sklepie HYDRON. Dobór przewodów oraz złączek powinien uwzględniać wymagania techniczne instalacji i zgodność zastosowanych zakończeń.

Najważniejsze cechy złączki AB M18x1,5/3/8" ED

  • Przyłączka hydrauliczna nakrętna typu AB.
  • Nakrętka obrotowa z gwintem wewnętrznym M18x1,5.
  • Gwint zewnętrzny 3/8" BSP.
  • Połączenie zakończenia metrycznego z zakończeniem calowym.
  • Oznaczenie wariantu ED.
  • Możliwość identyfikacji produktu na podstawie obu gwintów.

Identyfikacja złączki AB podczas wymiany

Przed wymianą przyłączki należy sprawdzić, czy dotychczasowy element posiada nakrętkę obrotową M18x1,5 oraz gwint zewnętrzny 3/8" BSP. Ważne jest również potwierdzenie rodzaju uszczelnienia i dopasowania powierzchni współpracujących. Pozwala to ograniczyć ryzyko doboru złączki o podobnym wyglądzie, ale innym zakończeniu.

Zdjęcie ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.

FAQ – złączka AB M18x1,5/3/8" ED

Jakie gwinty posiada złączka AB M18x1,5/3/8" ED?

Złączka posiada nakrętkę obrotową z gwintem wewnętrznym M18x1,5 oraz gwint zewnętrzny 3/8" BSP.

Co oznacza symbol AB w nazwie przyłączki?

Litera A oznacza nakrętkę obrotową z gwintem wewnętrznym, natomiast B oznacza zakończenie z gwintem zewnętrznym.

Czy nakrętka M18x1,5 jest obrotowa?

Tak. Po stronie A zastosowano nakrętkę obrotową z gwintem wewnętrznym M18x1,5.

Jaki gwint znajduje się po stronie B?

Po stronie B znajduje się gwint zewnętrzny 3/8" BSP.

Czy złączka łączy system metryczny i BSP?

Tak. Posiada zakończenie M18x1,5 oraz zakończenie 3/8" BSP, które należą do różnych systemów gwintowych.

Czy wygląd złączki może różnić się od zdjęcia?

Tak. Zdjęcie ma charakter poglądowy, a różnice w procesie technologicznym mogą wpływać na wygląd dostarczonego produktu.
