Złączka AB M26x1,5/ 3/4" ED

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 15,81 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 M26x1,5
  • Rozmiar gwintu 1 w milimetrach 25,6-25,9zew./24,2-24,6wew.
  • Rozmiar gwintu 2 3/4" BSP
  • Rozmiar gwintu 2 w milimetrach 26,1-26,4zew./24,1-24,5wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 315 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa

Opis

Złączka AB M26x1,5 18L / 3/4" BSP ED

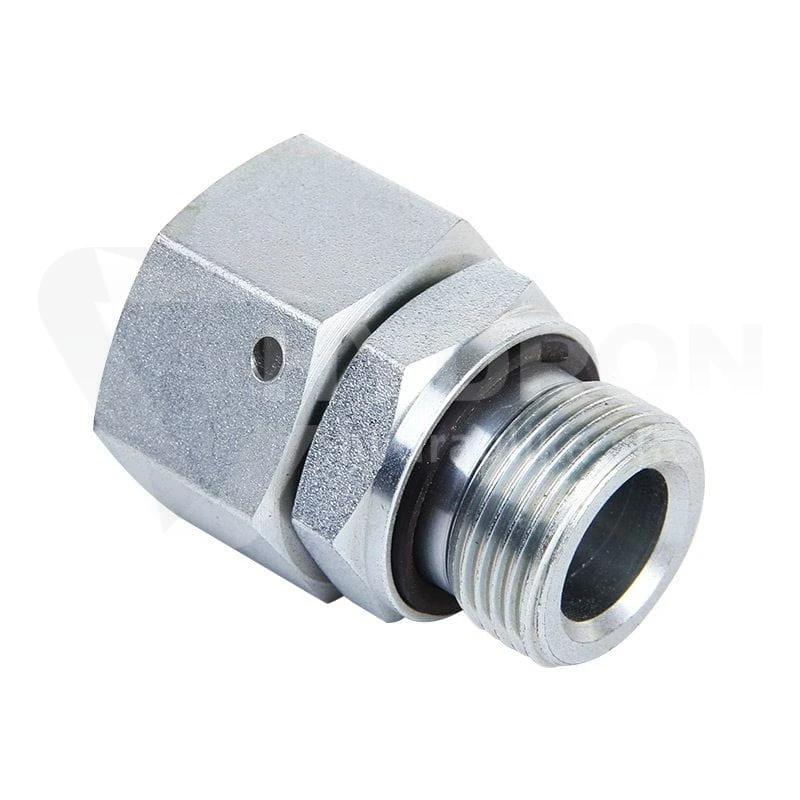

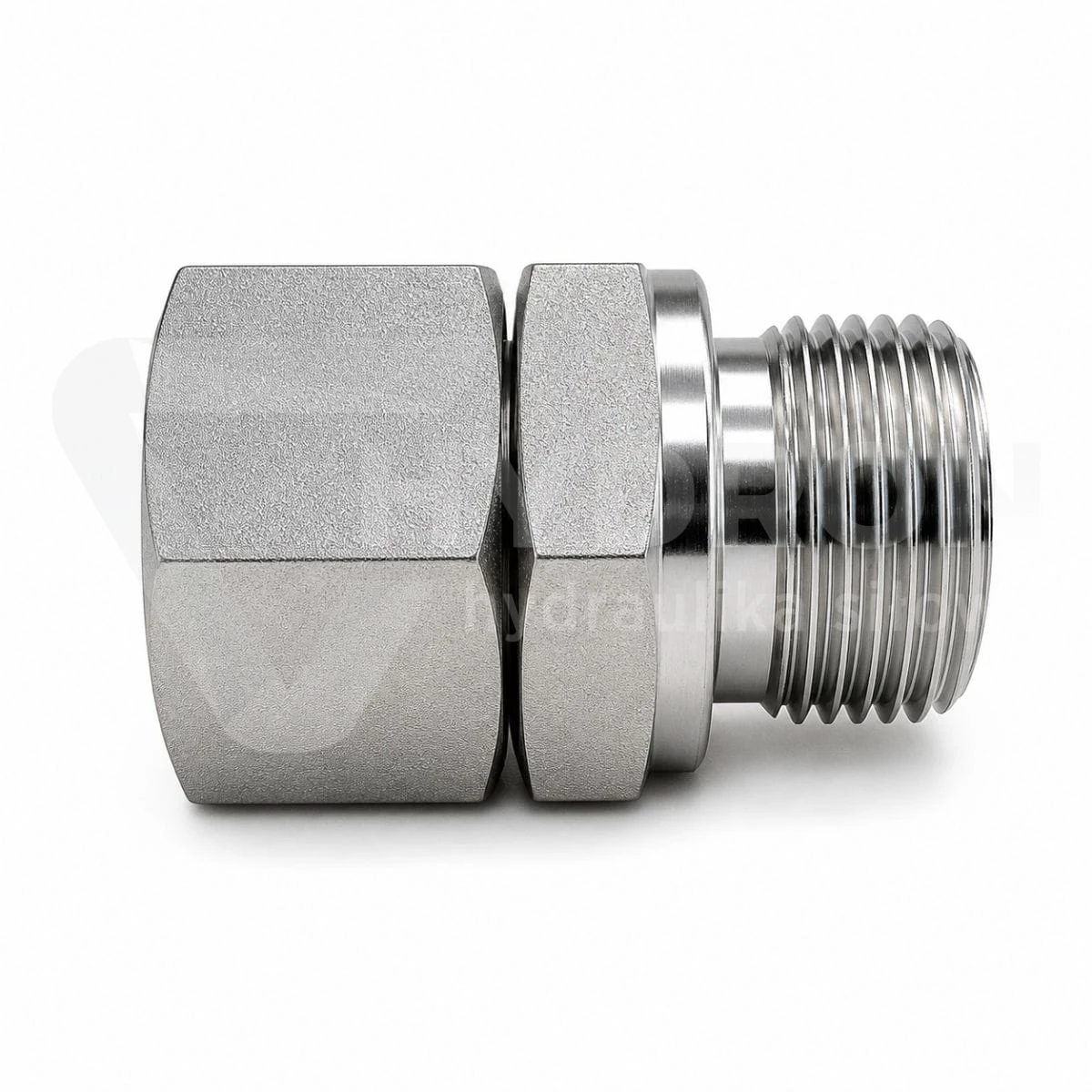

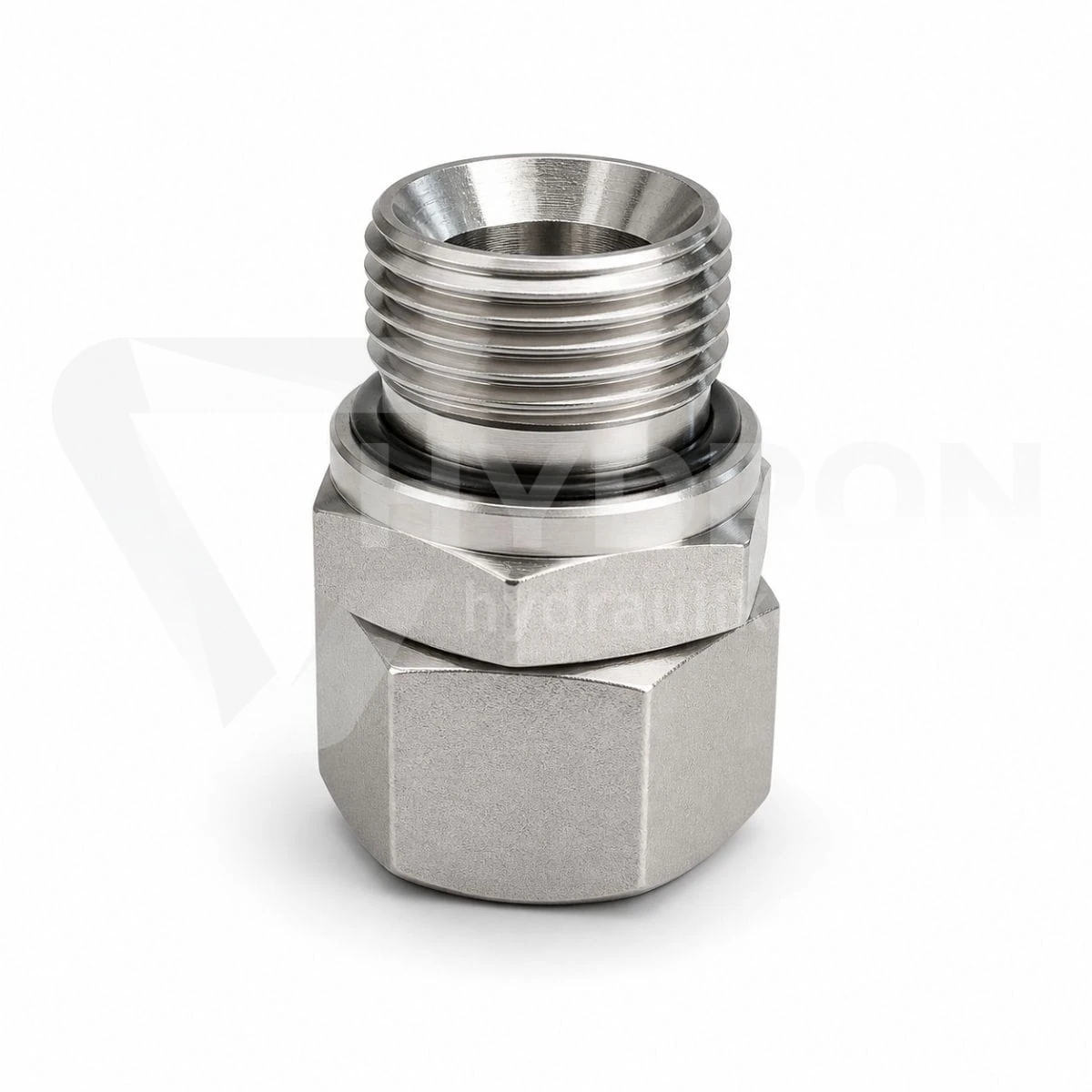

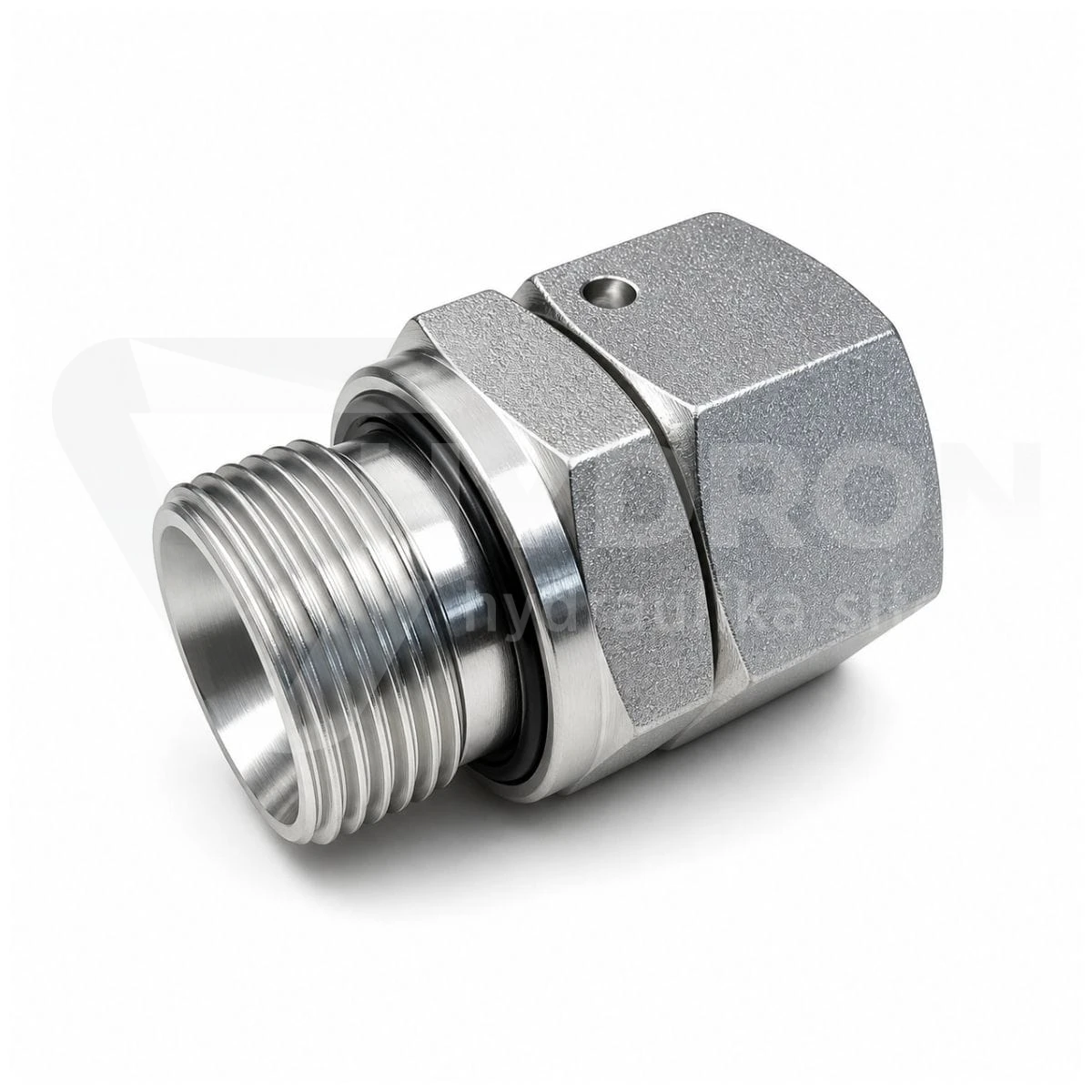

Złączka AB M26x1,5/ 3/4" ED to prosta przyłączka hydrauliczna nastawna, wyposażona w nakrętkę obrotową M26x1,5 w rozmiarze 18L oraz gwint zewnętrzny 3/4" BSP z uszczelnieniem ED. Konstrukcja AB umożliwia wykonanie połączenia pomiędzy odpowiednio dobranymi elementami z gwintem metrycznym i calowym BSP. Produkt jest przeznaczony do zastosowania w połączeniach hydraulicznych wymagających takiego zestawienia zakończeń.

Po stronie A znajduje się nakrętka obrotowa z gwintem wewnętrznym M26x1,5, natomiast strona B posiada gwint zewnętrzny 3/4" BSP z uszczelnieniem ED. Przy doborze złączki należy uwzględnić zarówno rozmiary gwintów, jak i sposób uszczelnienia współpracujących elementów.

Nakrętka obrotowa M26x1,5 18L i gwint zewnętrzny 3/4" BSP

Zakończenie A złączki stanowi nakrętka obrotowa z gwintem wewnętrznym M26x1,5. W oznaczeniu produktu podano również rozmiar 18L, który jest istotny podczas identyfikacji odpowiedniego przyłącza. Nakrętka obrotowa pozwala dokręcać połączenie bez konieczności obracania całego korpusu złączki.

Zakończenie B wyposażono w gwint zewnętrzny 3/4" BSP z uszczelnieniem ED. Wybierając element współpracujący, należy sprawdzić zgodność gwintu oraz powierzchni przeznaczonej do współpracy z uszczelnieniem.

Parametry techniczne złączki AB M26x1,5/3/4" ED

Parametr Wartość
Nazwa produktu Złączka AB M26x1,5/ 3/4" ED
Rodzaj produktu Złączka / przyłączka prosta nastawna
Typ konstrukcji AB, nakrętka obrotowa / gwint zewnętrzny
Zakończenie A Nakrętka obrotowa z gwintem wewnętrznym
Gwint A M26x1,5
Rozmiar zakończenia A 18L
Zakończenie B Gwint zewnętrzny
Gwint B 3/4" BSP
Uszczelnienie strony B ED
Systemy gwintowe Metryczny / BSP

Uszczelnienie ED po stronie gwintu 3/4" BSP

Złączka AB M26x1,5/3/4" posiada uszczelnienie ED po stronie gwintu zewnętrznego BSP. Podczas montażu należy zwrócić uwagę na stan elementu uszczelniającego oraz zgodność powierzchni współpracującej. Prawidłowy dobór zakończenia ma znaczenie dla uzyskania szczelnego połączenia.

Uszczelnienie ED należy uwzględnić podczas wymiany przyłączki. Złączka z gwintem 3/4" BSP, ale z innym sposobem uszczelnienia, nie musi być odpowiednim zamiennikiem.

Zastosowanie przyłączki AB M26x1,5 18L / 3/4" BSP

Przyłączka AB umożliwia zestawienie zakończenia z nakrętką obrotową M26x1,5 18L z przyłączem posiadającym gwint zewnętrzny 3/4" BSP. Może być wykorzystywana podczas wykonywania lub wymiany połączeń w instalacjach hydraulicznych, jeżeli parametry współpracujących elementów odpowiadają konstrukcji złączki.

Przy kompletowaniu elementów instalacji warto zapoznać się również z kategorią węże hydrauliczne i inne przewody w ofercie HYDRON. Odpowiedni dobór przewodów i elementów złącznych powinien uwzględniać wymagania całego układu hydraulicznego.

Najważniejsze cechy złączki AB M26x1,5/3/4" ED

  • Prosta przyłączka hydrauliczna nastawna typu AB.
  • Nakrętka obrotowa z gwintem wewnętrznym M26x1,5.
  • Rozmiar zakończenia metrycznego 18L.
  • Gwint zewnętrzny 3/4" BSP.
  • Uszczelnienie ED po stronie gwintu BSP.
  • Połączenie zakończeń w systemie metrycznym i BSP.

Dobór i identyfikacja złączki AB 18L / 3/4" ED

Podczas identyfikacji złączki należy sprawdzić oznaczenie M26x1,5 18L po stronie nakrętki obrotowej oraz gwint 3/4" BSP po stronie zewnętrznej. Ważne jest również potwierdzenie rodzaju zakończenia współpracującego z nakrętką oraz zgodności uszczelnienia ED po stronie B.

Złączki o podobnych wymiarach mogą różnić się konstrukcją powierzchni uszczelniających. Dlatego przed montażem należy porównać wszystkie istotne cechy połączenia, a nie wyłącznie oznaczenie gwintu.

FAQ – złączka AB M26x1,5/3/4" ED

Jakie gwinty posiada złączka AB M26x1,5/3/4" ED?

Złączka posiada nakrętkę obrotową z gwintem wewnętrznym M26x1,5 oraz gwint zewnętrzny 3/4" BSP.

Co oznacza 18L w oznaczeniu przyłączki?

18L jest oznaczeniem rozmiaru zakończenia po stronie nakrętki M26x1,5. Należy je uwzględnić podczas doboru elementu współpracującego.

Co oznaczają litery A i B?

Litera A oznacza nakrętkę obrotową z gwintem wewnętrznym, natomiast B oznacza zakończenie z gwintem zewnętrznym.

Po której stronie znajduje się uszczelnienie ED?

Uszczelnienie ED znajduje się po stronie gwintu zewnętrznego 3/4" BSP.

Czy nakrętka M26x1,5 jest obrotowa?

Tak. Zakończenie A posiada nakrętkę obrotową z gwintem wewnętrznym M26x1,5.

Czy złączka może różnić się wyglądem od zdjęcia?

Zdjęcie ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
