Przyłączka prosta ED 3/4" BSP / 3/4" JIC (UNF)

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 19,88 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/4" BSP
  • Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
  • Rozmiar gwintu 2 3/4" JIC
  • Rozmiar gwintu 2 w milimetrach 18,7-19,0zew./17,3-17,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 240 bar
  • Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AMJ08MG12R
  • Oznaczenie wg CAST 200320.3

Opis

Przyłączka prosta ED 3/4" BSP / 3/4" JIC (UNF)

Przyłączka prosta ED 3/4" BSP / 3/4" JIC to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do pomp, siłowników, rozdzielaczy i bloków hydraulicznych. Posiada dwa gwinty zewnętrzne: G 3/4" BSPP z uszczelnieniem elastomerowym ED od strony korpusu oraz 3/4"-16 UNF ze stożkiem JIC 37° od strony przewodu. Umożliwia wykonanie rozłącznego połączenia pomiędzy urządzeniem hydraulicznym a odpowiednio dobraną końcówką przewodu.

Zastosowanie przyłączki hydraulicznej BSP / JIC

Przyłączka znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Służy do podłączania przewodów zakończonych końcówką żeńską JIC do urządzeń wyposażonych w odpowiednie gniazdo BSP. Może być stosowana podczas montażu nowych instalacji, modernizacji oraz napraw hydrauliki siłowej.

Gwint BSP 3/4" z uszczelnieniem ED

Strona korpusowa wyposażona jest w równoległy gwint zewnętrzny G 3/4" BSPP oraz uszczelnienie elastomerowe ED. Przyłączka przeznaczona jest do wkręcania w odpowiednio przygotowane gniazdo pompy, siłownika, rozdzielacza lub bloku hydraulicznego. Uszczelka współpracuje z powierzchnią przylegania gniazda, zapewniając szczelność po prawidłowym montażu. Przed wkręceniem należy sprawdzić stan uszczelnienia oraz zgodność gwintu.

Gwint JIC 3/4" ze stożkiem 37°

Od strony przewodu zastosowano gwint zewnętrzny 3/4"-16 UNF ze stożkiem uszczelniającym JIC 37°. Szczelność uzyskuje się poprzez docisk współpracujących powierzchni stożkowych podczas prawidłowego dokręcania końcówki. Kąt całkowity rozwarcia stożka wynosi 74°. Do połączenia należy zastosować kompatybilną końcówkę żeńską JIC.

Różnice pomiędzy gwintem BSP 3/4" a JIC 3/4"

Pomimo identycznego oznaczenia nominalnego gwinty BSP i JIC mają inną konstrukcję. Gwint G 3/4" BSPP posiada 14 zwojów na cal, natomiast gwint JIC 3/4"-16 UNF ma 16 zwojów na cal. Różnią się także średnicą zewnętrzną oraz sposobem uszczelnienia. BSPP od strony korpusu współpracuje z uszczelką ED, a JIC od strony przewodu wykorzystuje stożek 37°. Nie należy stosować tych gwintów zamiennie.

Redukcja BSP na JIC w układach hydraulicznych

Przyłączka pełni funkcję adaptera pomiędzy dwoma systemami połączeń hydraulicznych. Pozwala podłączyć przewód z końcówką JIC 3/4" do urządzenia posiadającego gniazdo G 3/4" BSPP. Takie rozwiązanie jest przydatne podczas modernizacji instalacji oraz wymiany elementów hydraulicznych wyposażonych w odmienne standardy gwintów.

Parametry techniczne i oznaczenia katalogowe

  • Rodzaj: przyłączka prosta ED BSP / JIC.
  • Gwint korpusowy: G 3/4" BSPP, zewnętrzny.
  • Skok gwintu korpusowego: 14 zwojów na cal.
  • Gwint przewodowy: 3/4"-16 JIC (UNF), zewnętrzny.
  • Skok gwintu przewodowego: 16 zwojów na cal.
  • Uszczelnienie korpusowe: elastomerowe ED, Form E.
  • Uszczelnienie przewodowe: stożek JIC 37°.
  • Kąt całkowity stożka JIC: 74°.
  • Materiał: stal ocynkowana.
  • Oznaczenie według Vitillo: AMJ08MG12R.
  • Oznaczenie według CAST: 200320.3.

Najczęściej zadawane pytania (FAQ)

Czy gwint BSP 3/4" pasuje do gwintu JIC 3/4"?

Nie. Pomimo takiego samego oznaczenia nominalnego oba gwinty różnią się średnicą, skokiem i geometrią. Przyłączka umożliwia połączenie tych dwóch standardów bez bezpośredniego skręcania niekompatybilnych gwintów.

Jaką końcówkę przewodu należy zastosować?

Należy zastosować odpowiednią końcówkę żeńską JIC z gwintem 3/4"-16 UNF oraz powierzchnią uszczelniającą 37°.

Jakie jest oznaczenie przyłączki według Vitillo?

Oznaczenie katalogowe Vitillo to AMJ08MG12R. Przyłączka posiada gwint korpusowy G 3/4" BSPP z uszczelnieniem Form E oraz gwint przewodowy 3/4" JIC. Oznaczenie według CAST to 200320.3.

Przyłączki hydrauliczne HYDRON

Pozostałe rozmiary znajdziesz w kategorii przyłączki proste BSP / UNF JIC. Dostępne są również warianty z mniejszym gwintem korpusowym, w tym przyłączka prosta ED 3/8" BSP / 3/4" JIC. HYDRON zapewnia wsparcie techniczne przy doborze gwintów, końcówek przewodów i uszczelnień hydraulicznych.

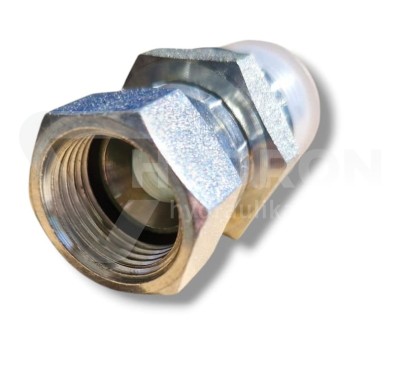

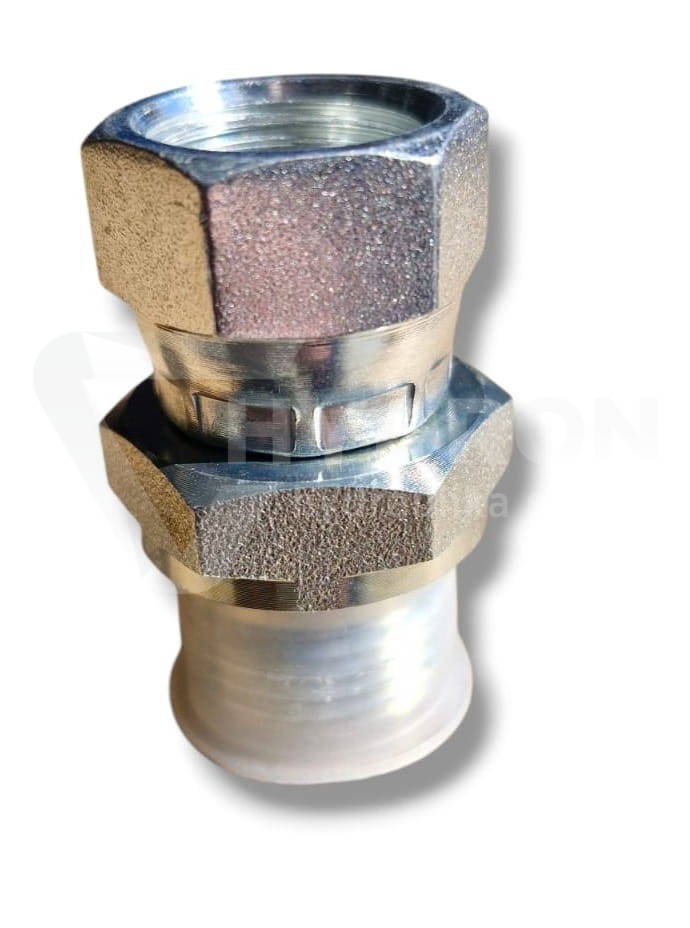

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
