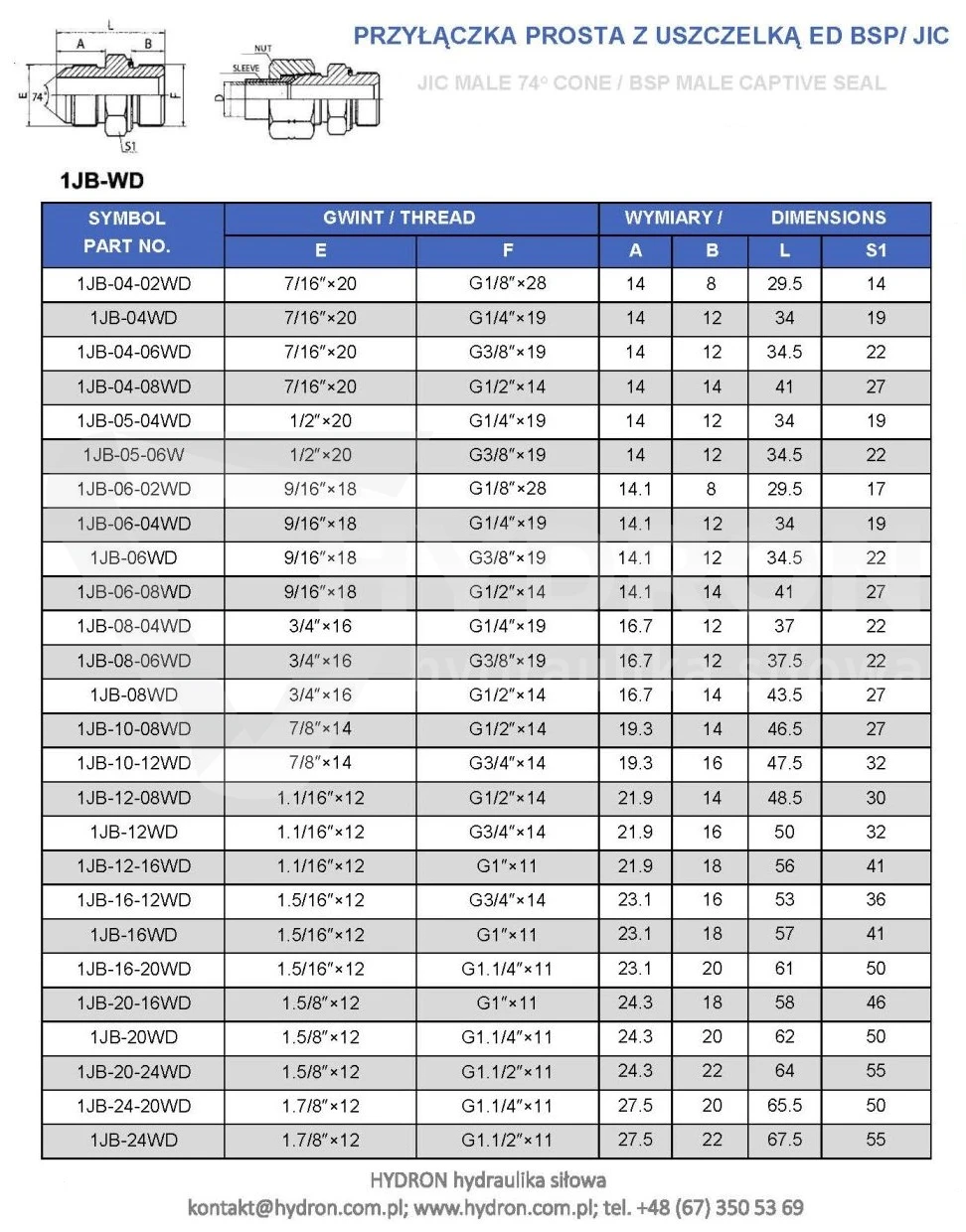

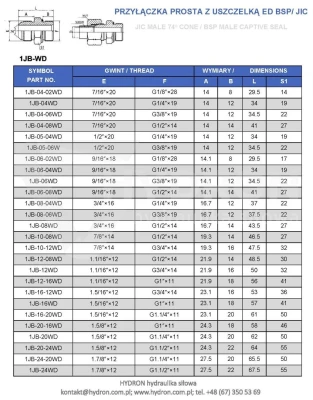

Przyłączka prosta ED 3/8" BSP / 7/8-14" (BSP/JIC)

Przejdź do sekcji Opinie

13,25 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/8" BSP
Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Rozmiar gwintu 2 7/8" JIC
Rozmiar gwintu 2 w milimetrach 22,0-22,2zew./20,2-20,5wew.
Przeznaczenie przyłączenie ( jako przyłączka )
Ciśnienie pracy 240 bar
Norma wykonania Złącza ORFS (J1453 )
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AMJ10MG06R
Oznaczenie wg CAST 200321.3

Opis

Przyłączka prosta ED 3/8 BSP – 7/8- 14" JIC

Przyłączka prosta ED 3/8 BSP – 7/8-14" JIC to precyzyjny element łączący, przeznaczony do trwałego i szczelnego połączenia komponentów hydrauliki siłowej z różnymi standardami gwintów. Rozwiązanie to umożliwia bezproblemowe łączenie instalacji opartych na gwincie brytyjskim BSP z elementami wyposażonymi w gwint JIC, bez konieczności stosowania dodatkowych przejściówek czy modyfikacji układu. Produkt jest dedykowany do zastosowań profesjonalnych, gdzie liczy się niezawodność, powtarzalność montażu oraz bezpieczeństwo pracy pod wysokim ciśnieniem.

Czym jest przyłączka prosta BSP – JIC

Przyłączka prosta BSP – JIC to adapter hydrauliczny, którego zadaniem jest połączenie dwóch różnych standardów gwintów w jednej osi. Z jednej strony znajduje się gwint 3/8 BSP w wykonaniu ED, czyli z uszczelnieniem elastomerowym, z drugiej strony gwint 7 8 JIC oparty na metal-metal uszczelnieniu stożkowym. Takie zestawienie pozwala na stosowanie elementu zarówno w nowych instalacjach, jak i w modernizowanych układach hydraulicznych, gdzie zachodzi potrzeba dopasowania komponentów pochodzących od różnych producentów.

Budowa i wykonanie

Korpus przyłączki wykonany jest z wysokiej jakości stali węglowej, przeznaczonej do pracy w wymagających warunkach przemysłowych. Powierzchnia elementu jest zabezpieczona powłoką antykorozyjną, co zwiększa odporność na wilgoć, oleje hydrauliczne oraz czynniki zewnętrzne. Gwint BSP 3/8 wyposażony jest w uszczelnienie ED, które kompensuje niewielkie niedoskonałości powierzchni i pozwala uzyskać wysoką szczelność już przy umiarkowanym momencie dokręcania. Gwint 7 8 JIC opiera się na stożku 37°, co zapewnia pewne i powtarzalne połączenie metalowe, szczególnie cenione w instalacjach wysokociśnieniowych.

Zastosowanie przyłączki ED 3/8 BSP – 7 8 JIC

Tego typu przyłączki znajdują zastosowanie w układach hydrauliki siłowej, gdzie występuje konieczność łączenia przewodów, zaworów, rozdzielaczy lub siłowników o różnych standardach przyłączy. Produkt jest często stosowany w serwisach hydraulicznych, podczas napraw maszyn budowlanych i rolniczych, a także w instalacjach przemysłowych, gdzie używane są komponenty importowane z rynków europejskich i amerykańskich. Dzięki prostej konstrukcji osiowej przyłączka nie zmienia kierunku przepływu medium, co ogranicza straty ciśnienia i ułatwia projektowanie instalacji.

Branże, w których stosowana jest przyłączka

Przyłączka prosta BSP – JIC jest powszechnie wykorzystywana w serwisach hydrauliki siłowej, przemyśle maszynowym, rolnictwie, transporcie oraz w zakładach utrzymania ruchu. Sprawdza się również w aplikacjach mobilnych, takich jak maszyny budowlane, wózki widłowe czy urządzenia komunalne, gdzie niezawodność połączeń hydraulicznych ma bezpośredni wpływ na bezpieczeństwo i ciągłość pracy.

Informacje praktyczne dotyczące montażu

Podczas montażu przyłączki należy zwrócić uwagę na czystość gwintów oraz poprawne osadzenie uszczelnienia ED po stronie BSP. Nie jest wymagane stosowanie dodatkowych taśm ani past uszczelniających po stronie JIC, ponieważ szczelność uzyskiwana jest dzięki stożkowi. Zaleca się dokręcanie elementu zgodnie z zalecanym momentem, aby uniknąć uszkodzenia gwintu lub uszczelnienia. Prawidłowo zamontowana przyłączka zapewnia długotrwałą i bezawaryjną pracę układu. Jeżeli potrzebujesz solidnej i sprawdzonej przyłączki do łączenia gwintów BSP i JIC, wybierz oferowany model dostępny w sklepie Hydron. Zamów produkt online i skorzystaj z fachowego wsparcia technicznego oraz szybkiej realizacji zamówienia.

Parametry techniczne

Wykonanie: stal węglowa z powłoką antykorozyjną
Typ elementu: przyłączka prosta hydrauliczna
Gwint mniejszy: 3/8 BSP
Typ gwintu mniejszego: BSP, wykonanie ED z uszczelnieniem elastomerowym
Gwint większy: 7/8-14 JIC
Typ gwintu większego: JIC 37°
Zastosowanie: instalacje hydrauliki siłowej
Sposób montażu: wkręcany
Norma: Brak danych
Odporność na ciśnienie: przystosowana do pracy w układach hydraulicznych wysokociśnieniowyc
