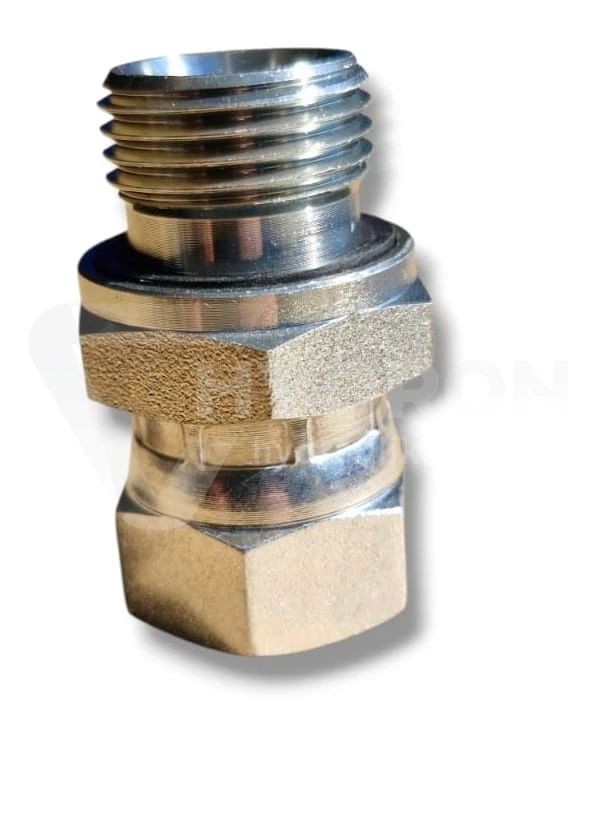

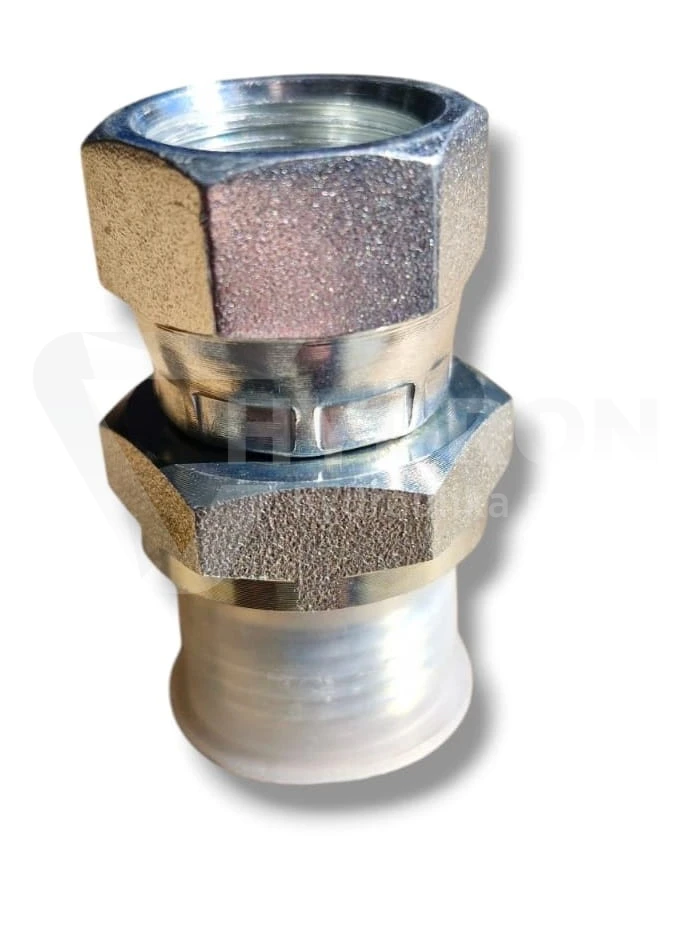

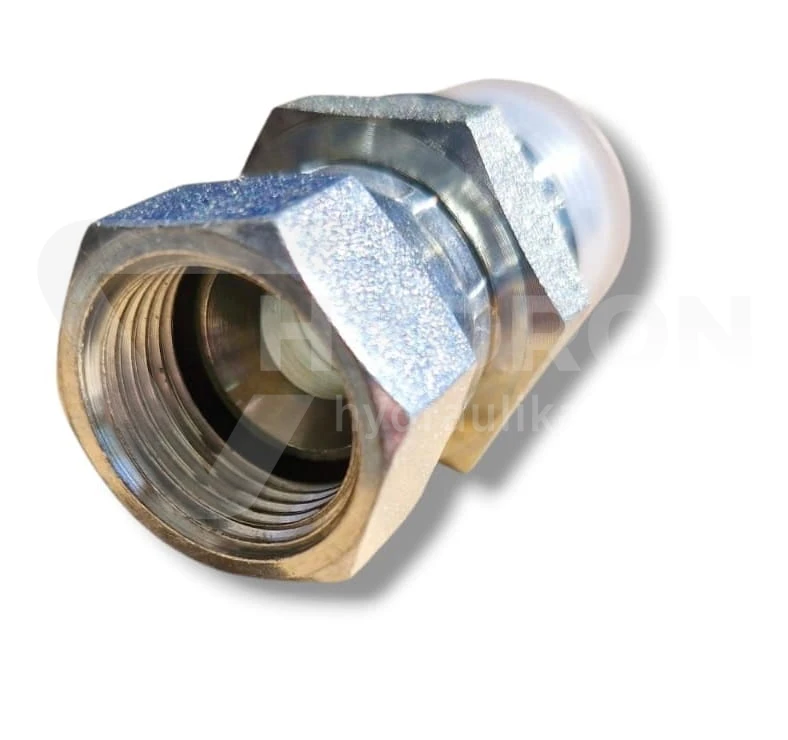

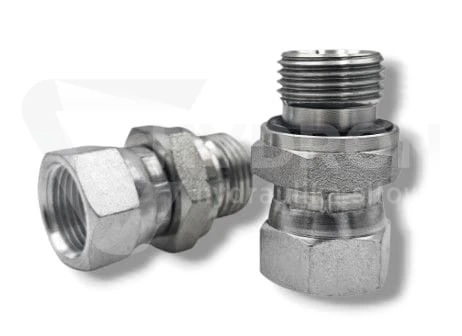

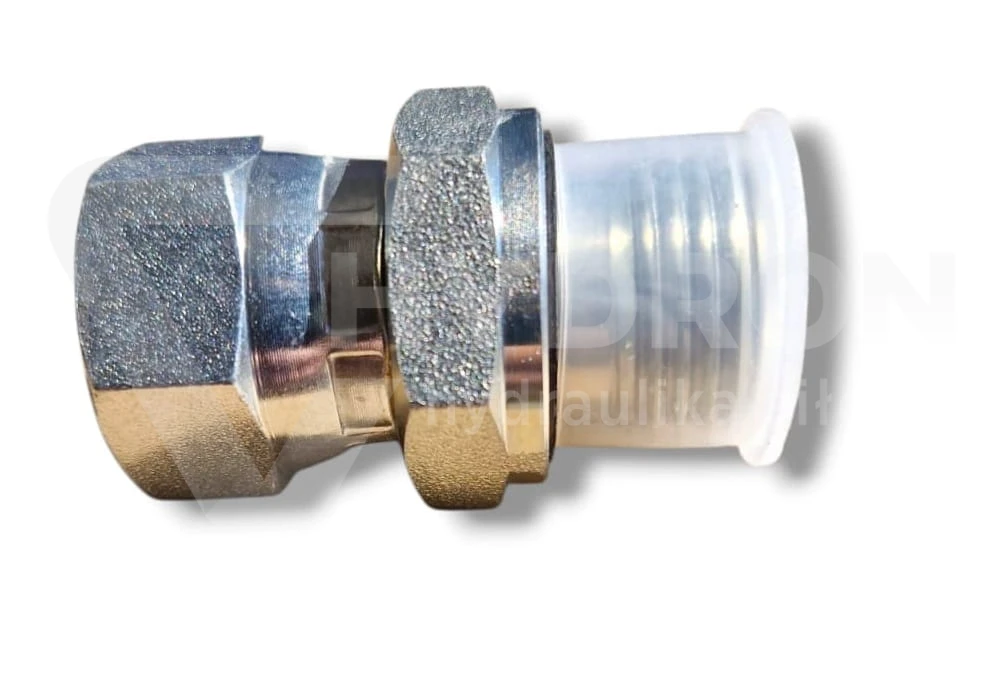

Przyłączka BA ED 3/4" BSP/ 3/4 UNF" (BSP/JIC)

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 21,39 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/4" BSP
  • Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
  • Rozmiar gwintu 2 3/4" JIC
  • Rozmiar gwintu 2 w milimetrach 18,7-19,0zew./17,3-17,6wew.
  • Przeznaczenie jako złączka lub przyłączka
  • Ciśnienie pracy 250 bar
  • Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
  • Polska Norma PN-65 M73140 Przyłączki proste
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa

Opis

Przyłączka BA ED 3/4" BSP / 3/4" UNF

Przyłączka BA ED 3/4" BSP/ 3/4 UNF" (BSP/JIC) to proste przyłącze redukcyjne przeznaczone do wykonywania połączeń w instalacjach hydraulicznych wykorzystujących różne systemy gwintowe. Element posiada gwint zewnętrzny 3/4" BSP oraz nakrętkę z gwintem wewnętrznym 3/4" UNF. Pomimo jednakowego oznaczenia calowego oba gwinty różnią się konstrukcją, dlatego przyłączka umożliwia zestawienie odpowiednio dobranych zakończeń BSP i UNF.

Produkt należy do serii BA ED i posiada uszczelnienie z pierścieniem elastomerowym. Przyłączka została wykonana ze stali ocynkowanej, co zapewnia ochronę powierzchni przed korozją. Jest stosowana w hydraulice siłowej, instalacjach przemysłowych oraz układach hydraulicznych maszyn budowlanych i rolniczych.

Budowa przyłącza BA ED z nakrętką UNF

Przyłącze oznaczone symbolem PZCWU wyposażono w dwa zakończenia gwintowane. Pierwsze stanowi gwint zewnętrzny 3/4" BSP, należący do brytyjskiego systemu gwintów calowych. Drugie zakończenie to nakrętka z gwintem wewnętrznym 3/4" UNF, wykonanym w amerykańskim systemie gwintów drobnozwojowych.

W tym wariancie oba gwinty mają nominalne oznaczenie 3/4", jednak nie oznacza to zgodności ich wymiarów i profili. Przy doborze należy uwzględnić właściwy system gwintowy, rodzaj zakończenia oraz konstrukcję powierzchni uszczelniających.

Dane techniczne przyłączki BA ED 3/4" BSP / 3/4" UNF

Parametr Wartość
Typ produktu Przyłącze proste redukcyjne
Seria BA ED
Oznaczenie PZCWU
Gwint zewnętrzny 3/4" BSP
Zakres wymiarowy gwintu zewnętrznego 26,1–26,4 mm
Gwint wewnętrzny 3/4" UNF
Zakres wymiarowy gwintu wewnętrznego 17,3–17,6 mm
Rodzaj zakończenia UNF Nakrętka z gwintem wewnętrznym
Systemy gwintowe BSP / UNF
Uszczelnienie ED, pierścień elastomerowy
Materiał Stal ocynkowana
Zastosowanie Hydraulika siłowa, przemysł, maszyny budowlane i rolnicze

Uszczelnienie elastomerowe ED i stal ocynkowana

Przyłączka serii BA ED posiada pierścień uszczelniający elastomerowy. Uszczelnienie ED służy do zapewnienia szczelności prawidłowo dopasowanego połączenia. Podczas montażu należy sprawdzić stan pierścienia oraz zgodność współpracujących powierzchni uszczelniających.

Stalowy element został zabezpieczony powłoką cynkową, która ogranicza korozję powierzchni. Takie wykonanie jest stosowane w elementach złącznych przeznaczonych do instalacji hydraulicznych maszyn i urządzeń.

Zastosowanie przyłączki BSP/JIC w hydraulice siłowej

Przyłączka BA ED 3/4" BSP / 3/4" UNF jest przeznaczona do połączeń hydraulicznych wymagających zastosowania gwintu zewnętrznego BSP oraz nakrętki z gwintem wewnętrznym UNF. Produkt może być wykorzystywany w instalacjach przemysłowych oraz maszynach budowlanych i rolniczych, po potwierdzeniu zgodności z elementami współpracującymi.

Przy wymianie przyłączki istotne jest prawidłowe rozpoznanie systemu gwintowego. Oznaczenie 3/4" BSP nie jest równoważne oznaczeniu 3/4" UNF. Różnice konstrukcyjne wymagają zastosowania właściwie dobranego elementu łączącego.

Najważniejsze cechy przyłączki BA ED 3/4" BSP / 3/4" UNF

  • Proste przyłącze redukcyjne serii BA ED.
  • Gwint zewnętrzny 3/4" BSP.
  • Nakrętka z gwintem wewnętrznym 3/4" UNF.
  • Uszczelnienie ED z pierścieniem elastomerowym.
  • Wykonanie ze stali ocynkowanej.
  • Możliwość zestawienia odpowiednio dobranych zakończeń BSP i UNF.
  • Zastosowanie w hydraulice siłowej, przemyśle oraz maszynach budowlanych i rolniczych.

Dobór przyłączki hydraulicznej 3/4" BSP / 3/4" UNF

Przed montażem należy sprawdzić, czy gwint zewnętrzny 3/4" BSP oraz nakrętka z gwintem wewnętrznym 3/4" UNF odpowiadają zakończeniom współpracujących elementów. Należy również uwzględnić rodzaj powierzchni uszczelniających i stan pierścienia ED. Dobór wyłącznie na podstawie oznaczenia calowego może prowadzić do zastosowania niewłaściwego przyłącza.

Przy identyfikacji gwintów i przyłączy hydraulicznych pomocne są informacje techniczne z hydrauliki siłowej HYDRON.

FAQ – przyłączka BA ED 3/4" BSP / 3/4" UNF

Czym różni się gwint 3/4" BSP od 3/4" UNF?

Gwinty BSP i UNF należą do różnych systemów. Pomimo jednakowego oznaczenia 3/4" nie są zamienne i wymagają zastosowania odpowiednio dopasowanych zakończeń.

Jakie zakończenia posiada przyłączka BA ED?

Produkt posiada gwint zewnętrzny 3/4" BSP oraz nakrętkę z gwintem wewnętrznym 3/4" UNF.

Co oznacza ED w nazwie produktu?

ED oznacza uszczelnienie z pierścieniem elastomerowym.

Jakie wymiary gwintów podano dla przyłączki?

Zakres wymiarowy gwintu zewnętrznego 3/4" BSP wynosi 26,1–26,4 mm, a gwintu wewnętrznego 3/4" UNF wynosi 17,3–17,6 mm.

Gdzie można stosować przyłączkę BA ED BSP/JIC?

Przyłączka jest przeznaczona do hydrauliki siłowej, instalacji przemysłowych oraz maszyn budowlanych i rolniczych.

Czy przyłączka jest wykonana ze stali nierdzewnej?

Nie. Produkt został wykonany ze stali ocynkowanej.

Co sprawdzić przed montażem przyłączki?

Należy potwierdzić zgodność gwintów, konstrukcję powierzchni uszczelniających oraz stan pierścienia ED.

Czy wygląd dostarczonej przyłączki może różnić się od zdjęcia?

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
