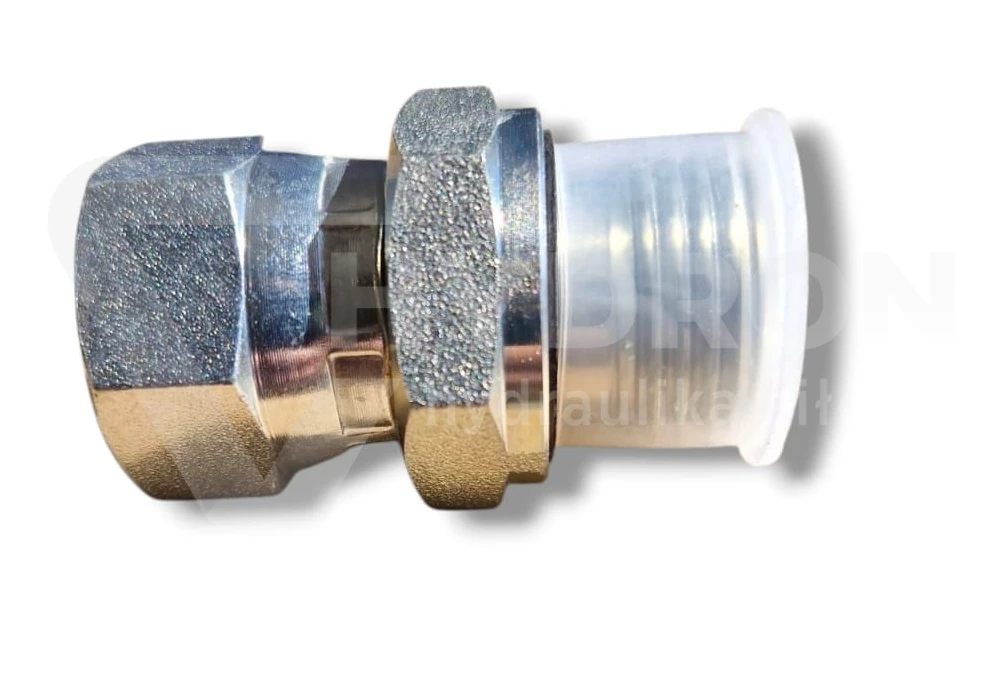

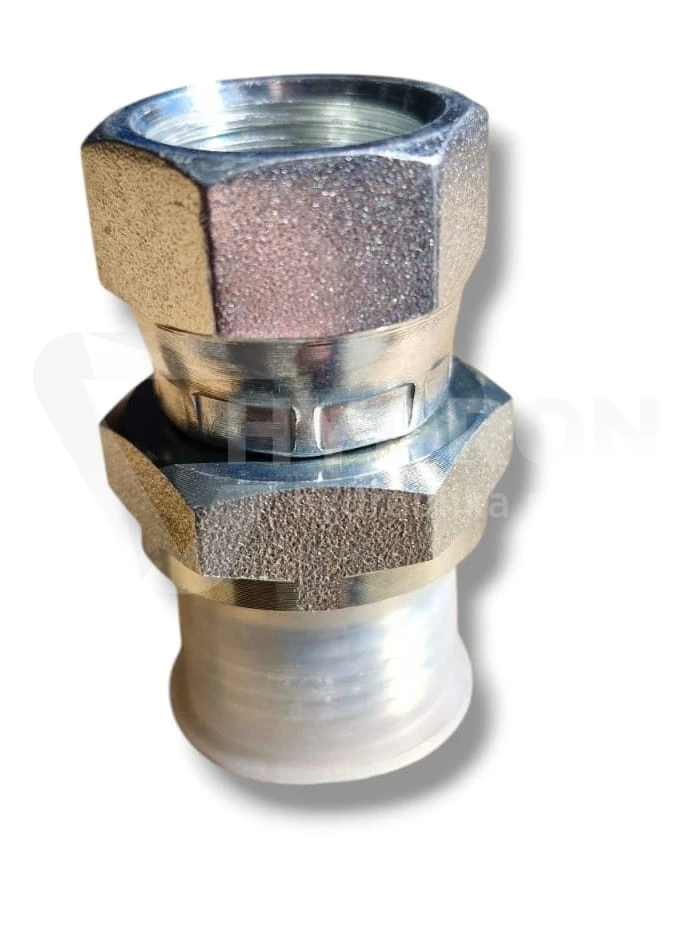

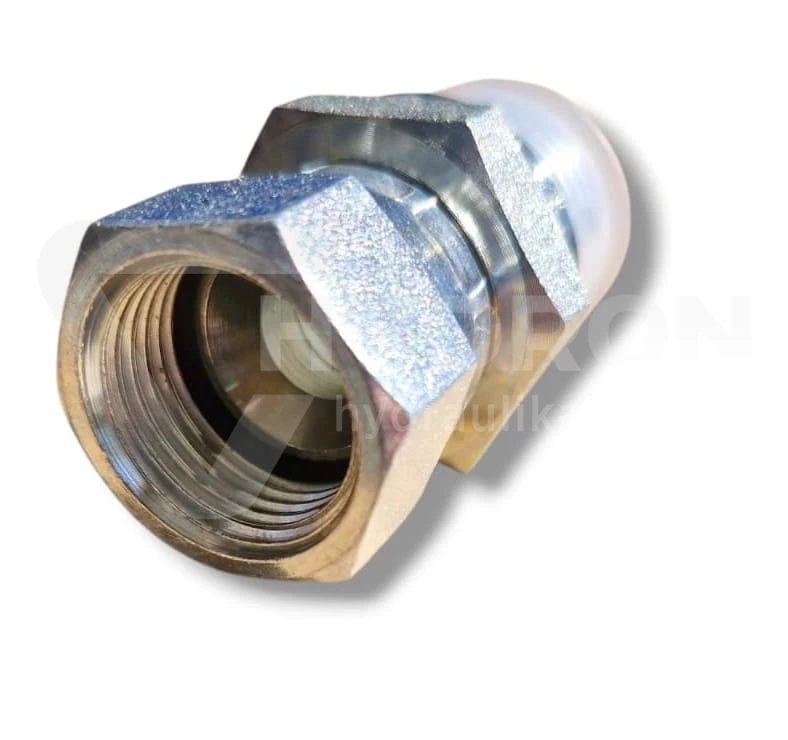

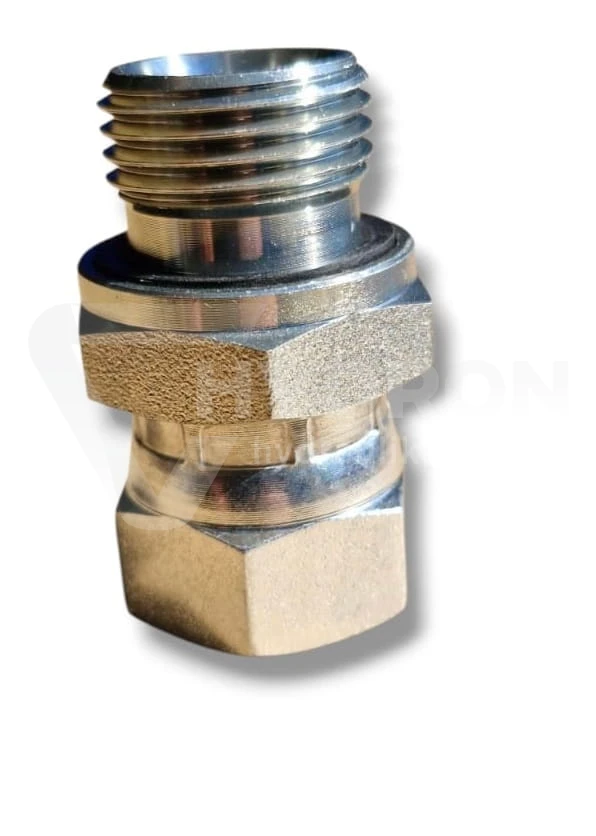

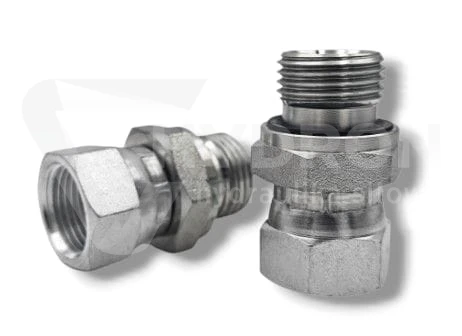

Przyłączka BA ED 3/8" BSP/ 7/16 UNF" (BSP/JIC)
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: BA 3/8/7/16 BSP/UNF
Kod kreskowy: 5905009145590
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 3/8" BSP
- Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
- Rozmiar gwintu 2 7/16 JIC
- Rozmiar gwintu 2 w milimetrach 10,9-11,1zew./9,7-10,0wew.
- Przeznaczenie jako złączka lub przyłączka
- Ciśnienie pracy 250 bar
- Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
- Polska Norma PN-65 M73140 Przyłączki proste
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI TBA48N04R06
- Oznaczenie wg VITILLO AFGJ04MG06R
Opis
Przyłączka BA ED 3/8" BSP / 7/16" UNF
Przyłączka BA ED 3/8" BSP/ 7/16 UNF" (BSP/JIC) to proste przyłącze redukcyjne przeznaczone do łączenia elementów hydrauliki siłowej wyposażonych w różne systemy gwintowe. Z jednej strony posiada gwint zewnętrzny 3/8" BSP, natomiast z drugiej nakrętkę z gwintem wewnętrznym 7/16" UNF. Zastosowanie uszczelnienia ED z pierścieniem elastomerowym oraz wykonanie ze stali ocynkowanej zapewniają odpowiednie właściwości użytkowe w instalacjach hydraulicznych.
Budowa przyłączki redukcyjnej BA ED BSP / UNF
Przyłączka należy do serii BA ED i posiada prostą konstrukcję redukcyjną. Gwint zewnętrzny 3/8" BSP jest wykonany w brytyjskim systemie gwintów calowych, natomiast nakrętka z gwintem wewnętrznym 7/16" UNF wykorzystuje amerykański system gwintów drobnozwojowych.
Oznaczenie PZCWU odnosi się do przyłącza z nakrętką UNF. Połączenie dwóch różnych systemów gwintowych umożliwia zestawienie odpowiednio dopasowanych elementów instalacji hydraulicznej. Podczas doboru należy uwzględnić zarówno oznaczenia gwintów, jak i sposób uszczelnienia współpracujących przyłączy.
Dane techniczne przyłączki BA ED 3/8" BSP / 7/16" UNF
| Parametr | Wartość |
|---|---|
| Typ produktu | Przyłącze proste redukcyjne |
| Seria | BA ED |
| Oznaczenie | PZCWU |
| Gwint zewnętrzny | 3/8" BSP |
| Zakres wymiarowy gwintu zewnętrznego | 16,3–16,6 mm |
| Gwint wewnętrzny | 7/16" UNF |
| Zakres wymiarowy gwintu wewnętrznego | 9,7–10,0 mm |
| Rodzaj przyłącza UNF | Nakrętka z gwintem wewnętrznym |
| Systemy gwintowe | BSP / UNF |
| Uszczelnienie | ED, pierścień elastomerowy |
| Materiał | Stal ocynkowana |
| Zastosowanie | Hydraulika siłowa, przemysł, maszyny budowlane i rolnicze |
Uszczelnienie ED i stal ocynkowana
W przyłączce BA ED zastosowano pierścień uszczelniający elastomerowy. Uszczelnienie ED służy do uzyskania szczelnego połączenia z odpowiednio dopasowanym elementem współpracującym. Podczas montażu należy sprawdzić stan pierścienia oraz zgodność powierzchni uszczelniającej.
Korpus przyłączki wykonany jest ze stali ocynkowanej. Powłoka cynkowa stanowi zabezpieczenie powierzchni stalowej przed korozją. Konstrukcja łączy możliwość zastosowania różnych przyłączy gwintowanych z ochroną powierzchni elementu.
Zastosowanie przyłączki BA ED 3/8" BSP / 7/16" UNF
Przyłączka redukcyjna BA ED znajduje zastosowanie w hydraulice siłowej, instalacjach przemysłowych oraz maszynach budowlanych i rolniczych. Jest przeznaczona do połączeń wymagających zestawienia gwintu zewnętrznego BSP 3/8" z odpowiednio dopasowanym przyłączem współpracującym z nakrętką UNF 7/16".
Przy wymianie przyłączki lub kompletowaniu nowych połączeń hydraulicznych należy sprawdzić rodzaj gwintów i konstrukcję zakończeń. Zgodność średnicy gwintu nie oznacza automatycznie zgodności powierzchni uszczelniających.
Najważniejsze cechy przyłączki BA ED BSP/JIC
- Prosta konstrukcja redukcyjna serii BA ED.
- Gwint zewnętrzny 3/8" BSP.
- Nakrętka z gwintem wewnętrznym 7/16" UNF.
- Uszczelnienie ED z pierścieniem elastomerowym.
- Wykonanie ze stali ocynkowanej.
- Możliwość łączenia odpowiednio dobranych elementów różnych systemów gwintowych.
- Zastosowanie w hydraulice siłowej, przemyśle oraz maszynach budowlanych i rolniczych.
Dobór i montaż przyłączki BA ED BSP / UNF
Przed zamontowaniem przyłączki należy potwierdzić rozmiary i rodzaje gwintów obu zakończeń. Gwint zewnętrzny 3/8" BSP oraz nakrętka 7/16" UNF muszą współpracować z odpowiednio dobranymi elementami. Należy również zweryfikować sposób uszczelnienia, stan pierścienia ED i powierzchni współpracujących.
Przy identyfikacji gwintów pomocne są informacje techniczne z hydrauliki siłowej HYDRON, dotyczące rozpoznawania i doboru przyłączy hydraulicznych.
FAQ – przyłączka BA ED 3/8" BSP / 7/16" UNF
Jakie gwinty posiada przyłączka BA ED 3/8" BSP / 7/16" UNF?
Przyłączka posiada gwint zewnętrzny 3/8" BSP oraz nakrętkę z gwintem wewnętrznym 7/16" UNF.
Co oznacza ED w nazwie przyłączki?
ED oznacza zastosowanie pierścienia uszczelniającego elastomerowego.
Z jakiego materiału wykonano przyłączkę?
Przyłączka wykonana jest ze stali ocynkowanej.
Jakie wymiary gwintów podano dla przyłączki?
Dla gwintu zewnętrznego 3/8" BSP podano zakres 16,3–16,6 mm, natomiast dla gwintu wewnętrznego 7/16" UNF zakres 9,7–10,0 mm.
Gdzie stosuje się przyłączkę BA ED BSP/JIC?
Produkt znajduje zastosowanie w hydraulice siłowej, przemyśle oraz maszynach budowlanych i rolniczych.
Czy gwinty BSP i UNF są zamienne?
Nie. BSP i UNF należą do różnych systemów gwintowych. Przyłączka umożliwia zestawienie odpowiednio dobranych elementów tych systemów.
Co należy sprawdzić przed montażem?
Należy sprawdzić zgodność gwintów, powierzchni uszczelniających oraz stan pierścienia elastomerowego ED.
