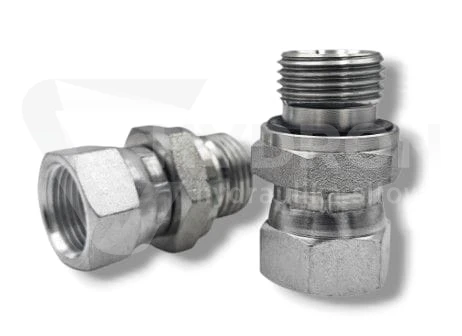

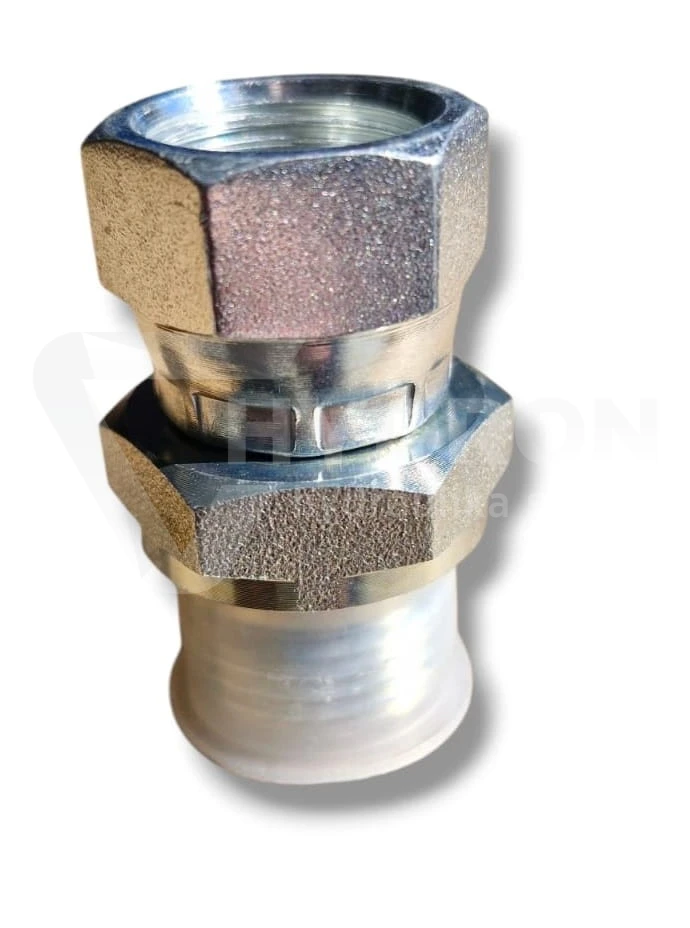

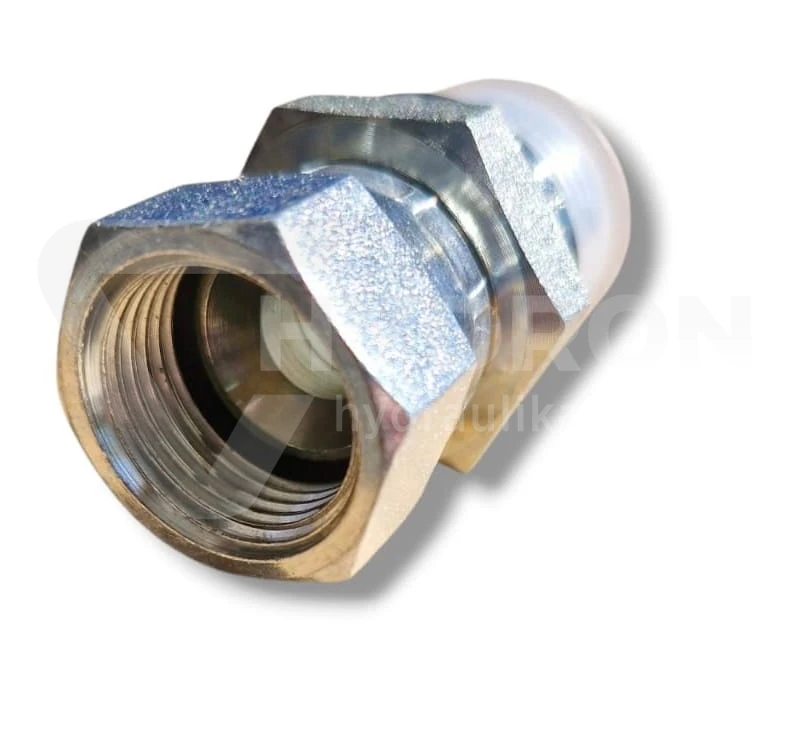

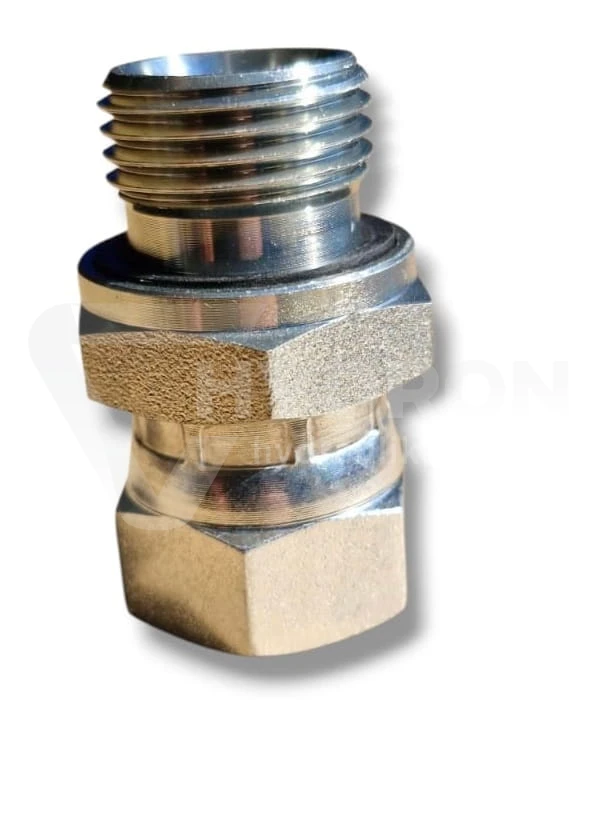

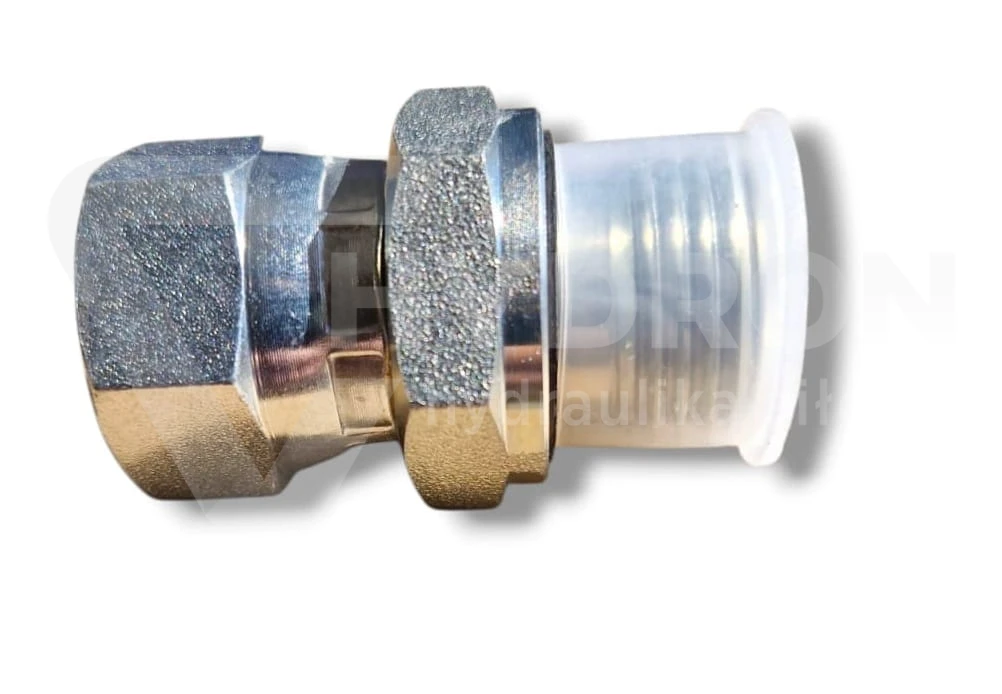

Przyłączka BA ED 3/8" BSP/ 7/8 UNF" (BSP/JIC)
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: BA 3/8/7/8 BSP/UNF
Kod kreskowy: 5905009145606
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 3/8" BSP
- Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
- Rozmiar gwintu 2 7/8" JIC
- Rozmiar gwintu 2 w milimetrach 22,0-22,2zew./20,2-20,5wew.
- Przeznaczenie jako złączka lub przyłączka
- Ciśnienie pracy 250 bar
- Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
- Polska Norma PN-65 M73140 Przyłączki proste
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI TBA48N10R06
- Oznaczenie wg VITILLO AFGJ10MG06R
- Oznaczenie wg CAST 5036-06-10
- Oznaczenie wg PARKER ERMETO 10-6F642EDMXS
Opis
Przyłączka BA ED 3/8" BSP / 7/8" UNF (BSP/JIC)
Przyłączka BA ED 3/8" BSP/ 7/8 UNF" (BSP/JIC) to proste przyłącze redukcyjne przeznaczone do łączenia elementów instalacji hydraulicznych wyposażonych w różne systemy gwintów. Produkt posiada gwint zewnętrzny 3/8" BSP oraz nakrętkę z gwintem wewnętrznym 7/8" UNF. Konstrukcja BA ED łączy dwa rodzaje przyłączy, a zastosowany pierścień elastomerowy ED zapewnia uszczelnienie odpowiednio dopasowanego połączenia.
Przyłączka została wykonana ze stali ocynkowanej, co zapewnia ochronę powierzchni przed korozją. Jest przeznaczona do zastosowań w hydraulice siłowej, instalacjach przemysłowych oraz układach hydraulicznych maszyn budowlanych i rolniczych.
Budowa przyłączki redukcyjnej BA ED BSP / UNF
Przyłączka BA ED ma prostą konstrukcję i dwa zakończenia o odmiennych gwintach. Pierwsze stanowi gwint zewnętrzny 3/8" BSP należący do brytyjskiego systemu gwintów calowych. Drugie zakończenie to nakrętka z gwintem wewnętrznym 7/8" UNF, należącym do amerykańskiego systemu gwintów drobnozwojowych.
Oznaczenie PZCWU identyfikuje wariant przyłącza z nakrętką UNF. Połączenie dwóch różnych systemów gwintowych umożliwia zestawienie odpowiednio dobranych elementów hydraulicznych bez konieczności stosowania zakończeń o jednakowym rodzaju gwintu.
Parametry techniczne przyłączki BA ED 3/8" BSP / 7/8" UNF
| Parametr | Wartość |
|---|---|
| Rodzaj produktu | Przyłącze proste redukcyjne |
| Seria | BA ED |
| Oznaczenie | PZCWU |
| Gwint zewnętrzny | 3/8" BSP |
| Zakres wymiarowy gwintu zewnętrznego | 16,3–16,6 mm |
| Gwint wewnętrzny | 7/8" UNF |
| Zakres wymiarowy gwintu wewnętrznego | 20,2–20,5 mm |
| Rodzaj zakończenia UNF | Nakrętka z gwintem wewnętrznym |
| Systemy gwintów | BSP / UNF |
| Uszczelnienie | ED, pierścień elastomerowy |
| Materiał | Stal ocynkowana |
| Zastosowanie | Hydraulika siłowa, przemysł, maszyny budowlane i rolnicze |
Uszczelnienie ED i ochrona antykorozyjna
W przyłączce zastosowano uszczelnienie ED wykorzystujące pierścień elastomerowy. Jego zadaniem jest zapewnienie szczelności odpowiednio wykonanego połączenia. Podczas montażu istotne jest prawidłowe dopasowanie współpracujących powierzchni oraz kontrola stanu elementu uszczelniającego.
Stal ocynkowana zwiększa odporność powierzchni przyłączki na korozję. W połączeniu z prostą konstrukcją redukcyjną stanowi rozwiązanie przeznaczone do instalacji hydraulicznych, w których wymagane jest zastosowanie przyłączy BSP i UNF.
Zastosowanie przyłączki BA ED 3/8" BSP / 7/8" UNF
Przyłączka redukcyjna BA ED znajduje zastosowanie w układach hydrauliki siłowej, instalacjach przemysłowych oraz maszynach budowlanych i rolniczych. Jest wykorzystywana przy zestawianiu elementów o różnych systemach gwintowych, gdy jedno zakończenie wymaga gwintu zewnętrznego BSP, a drugie nakrętki z gwintem wewnętrznym UNF.
Podczas wymiany elementów złącznych należy uwzględnić pełną konfigurację przyłączki, w tym rodzaj gwintów, ich rozmiary i sposób uszczelnienia. Zgodność wymiarów gwintowych nie jest wystarczającym potwierdzeniem szczelności połączenia.
Najważniejsze cechy przyłączki BA ED BSP/JIC
- Prosta konstrukcja redukcyjna BA ED.
- Gwint zewnętrzny 3/8" BSP.
- Nakrętka z gwintem wewnętrznym 7/8" UNF.
- Uszczelnienie ED z pierścieniem elastomerowym.
- Stal ocynkowana zapewniająca ochronę przed korozją.
- Możliwość łączenia odpowiednio dopasowanych przyłączy BSP i UNF.
- Zastosowanie w hydraulice siłowej oraz maszynach przemysłowych, budowlanych i rolniczych.
Dobór i montaż przyłączki BA ED 3/8" BSP / 7/8" UNF
Przed zamontowaniem przyłączki należy potwierdzić rodzaj i rozmiar gwintów po obu stronach. Gwint zewnętrzny 3/8" BSP musi współpracować z odpowiednio dobranym przyłączem, podobnie jak nakrętka z gwintem wewnętrznym 7/8" UNF. Należy również sprawdzić zgodność geometrii powierzchni uszczelniających oraz stan pierścienia ED.
W przypadku identyfikacji gwintów pomocne są informacje techniczne z hydrauliki siłowej HYDRON, obejmujące zagadnienia związane z doborem elementów złącznych i rozpoznawaniem przyłączy hydraulicznych.
FAQ – przyłączka BA ED 3/8" BSP / 7/8" UNF
Jakie gwinty posiada przyłączka BA ED 3/8" BSP / 7/8" UNF?
Przyłączka posiada gwint zewnętrzny 3/8" BSP oraz nakrętkę z gwintem wewnętrznym 7/8" UNF.
Co oznacza ED w nazwie przyłączki?
ED oznacza zastosowanie pierścienia uszczelniającego elastomerowego.
Z jakiego materiału wykonana jest przyłączka BA ED?
Przyłączka została wykonana ze stali ocynkowanej.
Jakie wymiary gwintów podano dla przyłączki?
Dla gwintu zewnętrznego 3/8" BSP podano zakres 16,3–16,6 mm, natomiast dla gwintu wewnętrznego 7/8" UNF zakres 20,2–20,5 mm.
Gdzie stosuje się przyłączkę redukcyjną BA ED?
Produkt przeznaczony jest do hydrauliki siłowej, instalacji przemysłowych oraz układów hydraulicznych maszyn budowlanych i rolniczych.
Czy gwinty BSP i UNF są zamienne?
Nie. BSP i UNF należą do różnych systemów gwintowych. Przyłączka umożliwia połączenie odpowiednio dobranych elementów wykorzystujących oba systemy.
Co należy sprawdzić przed montażem?
Należy sprawdzić zgodność gwintów, geometrię powierzchni uszczelniających oraz stan pierścienia elastomerowego ED.
