Śruba banjo M10x1

Śruba banjo M10x1 to specjalistyczny element złączny stosowany w hydraulice siłowej, motoryzacji oraz układach paliwowych i hamulcowych. Jej zadaniem jest umożliwienie przepływu medium przez otwór osiowy i poprzeczny, przy jednoczesnym mechanicznym zamocowaniu oczka przewodu hydraulicznego typu banjo. Gwint M10x1 oznacza gwint metryczny drobnozwojny o średnicy nominalnej 10 mm i skoku 1,0 mm, co zapewnia precyzyjne i szczelne połączenie w aplikacjach ciśnieniowych. W ofercie Hydron śruba banjo M10x1 dostępna jest jako element przeznaczony do współpracy z końcówkami oczkowymi typu P01 oraz z przewodami hydraulicznymi wykonywanymi na zamówienie. Produkt znajduje zastosowanie wszędzie tam, gdzie istotne jest kompaktowe, osiowe połączenie przewodu z korpusem pompy, zacisku, rozdzielacza lub innego elementu układu.

Czym jest śruba banjo M10x1 i jak działa

Śruba banjo M10x1 to śruba przelotowa z otworem wzdłużnym oraz poprzecznym, umożliwiającym przepływ cieczy przez jej wnętrze. W połączeniu z oczkiem przewodu tworzy układ, w którym medium hydrauliczne przepływa przez korpus śruby, a następnie przez otwory boczne do wnętrza oczka. Zasada działania polega na tym, że po dokręceniu śruby do gniazda gwintowanego, oczko przewodu zostaje dociśnięte pomiędzy dwie podkładki uszczelniające, najczęściej miedziane lub aluminiowe. Właściwy moment dokręcenia oraz jakość powierzchni przylegania decydują o szczelności całego połączenia. Rozwiązanie to pozwala na zmianę kierunku przepływu medium o 90 stopni bez stosowania dodatkowych kolanek, co ma znaczenie w miejscach o ograniczonej przestrzeni montażowej.

Normy i standardy wykonania

Śruba banjo M10x1 najczęściej wykonywana jest zgodnie z normami metrycznymi ISO dotyczącymi gwintów, w tym ISO 261 oraz ISO 965 w zakresie tolerancji gwintu. W zależności od zastosowania może być produkowana ze stali węglowej ocynkowanej, stali wysokowytrzymałej lub stali nierdzewnej. W układach hamulcowych oraz paliwowych istotne jest zachowanie wysokiej precyzji wykonania i odpowiedniej klasy wytrzymałości materiału. W hydraulice siłowej, gdzie występują znaczne ciśnienia robocze, jakość wykonania śruby banjo M10x1 ma bezpośredni wpływ na bezpieczeństwo całej instalacji. Hydron jako dostawca elementów hydrauliki siłowej oferuje produkty spełniające wymagania jakościowe oraz zapewnia wsparcie techniczne przy doborze odpowiednich komponentów do konkretnego układu.

Zastosowanie śruby banjo M10x1

Śruba banjo M10x1 znajduje szerokie zastosowanie w instalacjach hydraulicznych oraz w motoryzacji. Stosowana jest między innymi w przewodach hamulcowych, przewodach paliwowych, układach wspomagania kierownicy, a także w maszynach rolniczych i budowlanych. W hydraulice siłowej śruba banjo M10x1 używana jest do podłączenia przewodów z końcówką oczkową do elementów takich jak rozdzielacze hydrauliczne, pompy czy siłowniki. W ofercie Hydron można znaleźć zarówno same śruby, jak i kompletne przewody hydrauliczne z zakutymi końcówkami oczkowymi, co pozwala na szybkie i bezpieczne wykonanie połączenia. Rozwiązanie to sprawdza się szczególnie w miejscach o ograniczonej przestrzeni montażowej, gdzie klasyczne złączki proste lub kolankowe nie mogłyby zostać zastosowane.

Różnice między śrubą banjo M10x1 a innymi rozwiązaniami

W porównaniu do standardowych śrub z otworem przelotowym bez funkcji przepływu, śruba banjo M10x1 umożliwia bezpośredni transport medium przez swój korpus. W odróżnieniu od klasycznych złączek hydraulicznych z gwintem zewnętrznym i stożkiem uszczelniającym, tutaj szczelność uzyskuje się poprzez podkładki uszczelniające oraz odpowiedni docisk oczka. Gwint M10x1 różni się od popularnego M10x1,5 skokiem gwintu, co ma istotne znaczenie przy doborze. Zastosowanie nieprawidłowego skoku może prowadzić do uszkodzenia gwintu w korpusie lub braku szczelności. Dlatego tak ważne jest dokładne sprawdzenie parametrów przed montażem. W porównaniu z innymi średnicami, takimi jak M8x1 czy M12x1,25, śruba banjo M10x1 stanowi kompromis pomiędzy kompaktowymi wymiarami a odpowiednią wytrzymałością mechaniczną.

Najczęstsze błędy przy doborze i montażu

Jednym z najczęstszych błędów jest pomylenie skoku gwintu i zastosowanie śruby o innym parametrze niż M10x1. Niewłaściwy dobór podkładek uszczelniających również może prowadzić do wycieków. Ważne jest, aby każdorazowo stosować nowe podkładki przy ponownym montażu. Kolejnym błędem jest zbyt duży moment dokręcania, który może doprowadzić do zerwania gwintu w korpusie lub uszkodzenia oczka przewodu. Równie niebezpieczne jest zbyt słabe dokręcenie, skutkujące nieszczelnością układu. W Hydron zapewniamy doradztwo techniczne w zakresie doboru śruby banjo M10x1 do konkretnego zastosowania, zarówno w hydraulice siłowej, jak i w motoryzacji czy przemyśle.

Wsparcie techniczne i dostępność w Hydron

Hydron to firma z wieloletnim doświadczeniem w hydraulice siłowej, oferująca szeroki asortyment elementów złącznych oraz przewodów hydraulicznych. Śruba banjo M10x1 dostępna jest od ręki z magazynu, co pozwala na szybką realizację zamówień i minimalizację przestojów w pracy maszyn. Oprócz samej śruby oferujemy również kompatybilne końcówki oczkowe, podkładki uszczelniające oraz kompleksową usługę zakuwania przewodów hydraulicznych. Dzięki temu klient otrzymuje kompletne, sprawdzone rozwiązanie dopasowane do swoich potrzeb.

Parametry techniczne

• Gwint: M10x1 metryczny drobnozwojny
• Średnica nominalna gwintu: 10 mm
• Skok gwintu: 1,0 mm
• Typ: śruba przelotowa do końcówki oczkowej (banjo)
• Materiał: stal węglowa ocynkowana
• Zastosowanie: hydraulika siłowa, układy paliwowe, hamulcowe

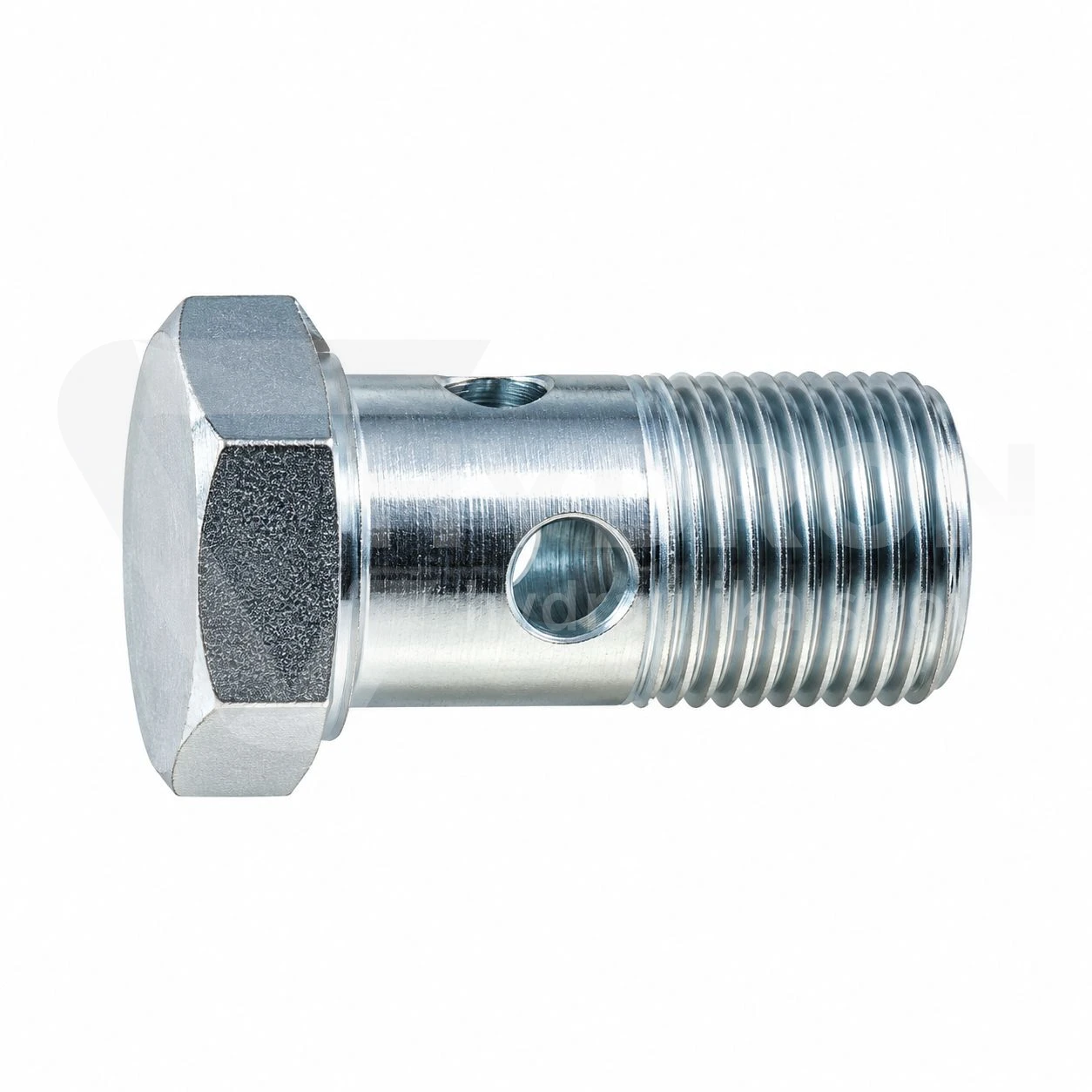

Śruba oczkowa gwint M10x1

• Śruba do końcówki oczkowej.
• Śruba przelotowa z metrycznym.
• Śruba do końcówek oczkowych
• BANJO nazywana również śrubą przelewową.
• długość całkowita 29mm
• na klucz 14
• gwint  długość 12mm
• SYMBOL : 700M-10
• oznaczenie wg Cast: 108202
• Oznaczenie alternatywne: 891.0400

FAQ – śruba banjo M10x1

Czy śruba banjo M10x1 pasuje do każdego gwintu M10?
Nie. Śruba banjo M10x1 posiada skok 1,0 mm. Nie pasuje do gwintu M10x1,5 ani innych wariantów. Przed montażem należy sprawdzić parametr gwintu w korpusie.

Jak dobrać śrubę banjo M10x1 do przewodu?
Należy sprawdzić średnicę i typ oczka przewodu, skok gwintu oraz zastosowanie układu. W razie wątpliwości warto skontaktować się z działem technicznym Hydron.

Ile kosztuje śruba banjo M10x1?
Cena zależy od materiału wykonania i aktualnej oferty. Aktualną cenę można sprawdzić bezpośrednio na stronie produktu w sklepie Hydron.

Czy śruba banjo M10x1 nadaje się do hydrauliki siłowej?
Tak, pod warunkiem że została dobrana zgodnie z wymaganiami ciśnieniowymi układu i współpracuje z odpowiednią końcówką oczkową oraz podkładkami uszczelniającymi.

Śruba do przyłącza typu "BANJO" z gwintem metrycznym / Hollow screw for BANJOS - thread metric parallel
