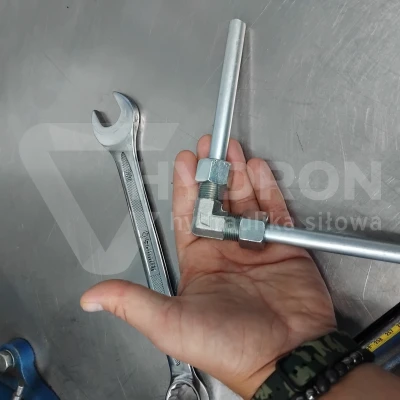

Kolanko BB 90° M16X1,5 08S

Przejdź do sekcji Opinie

13,78 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

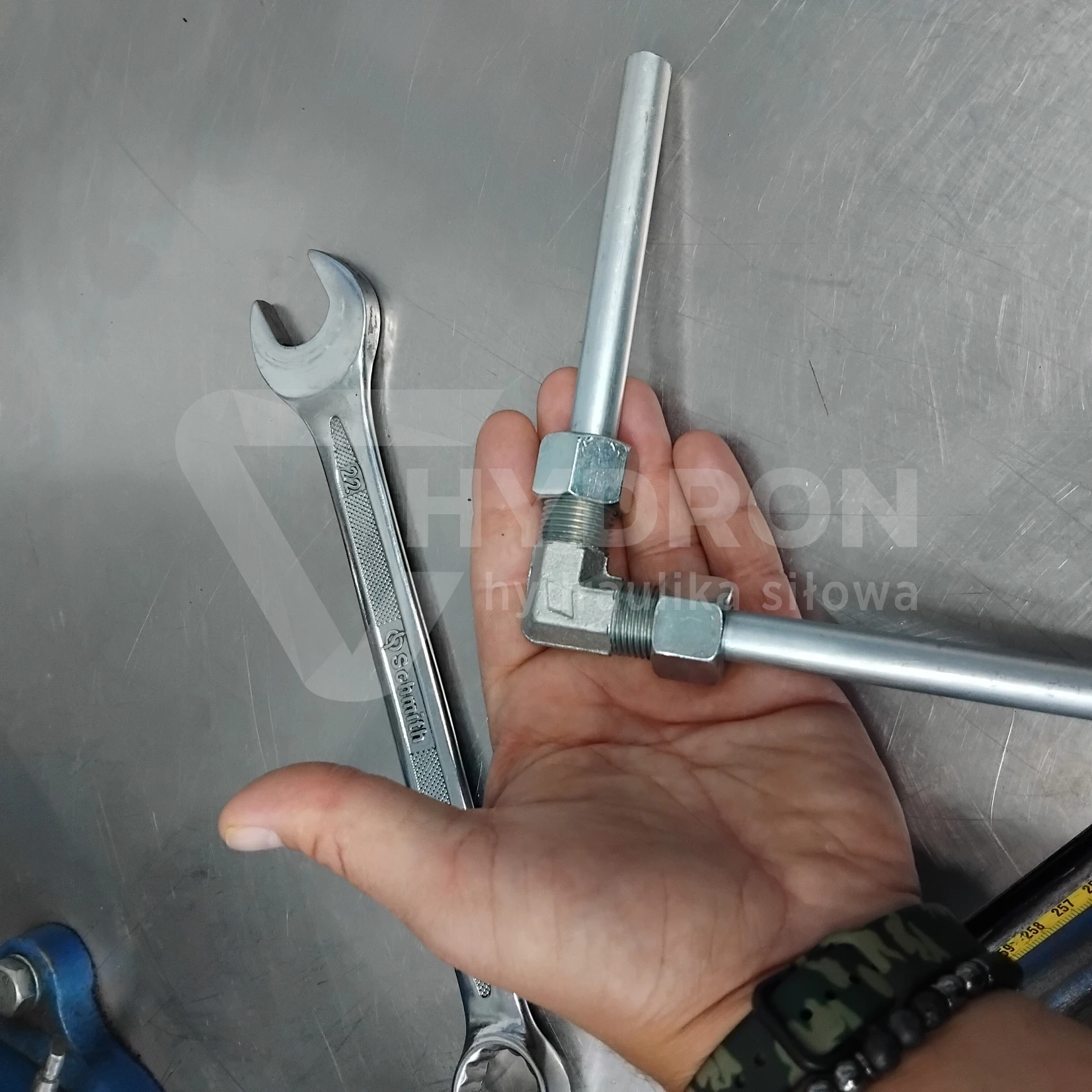

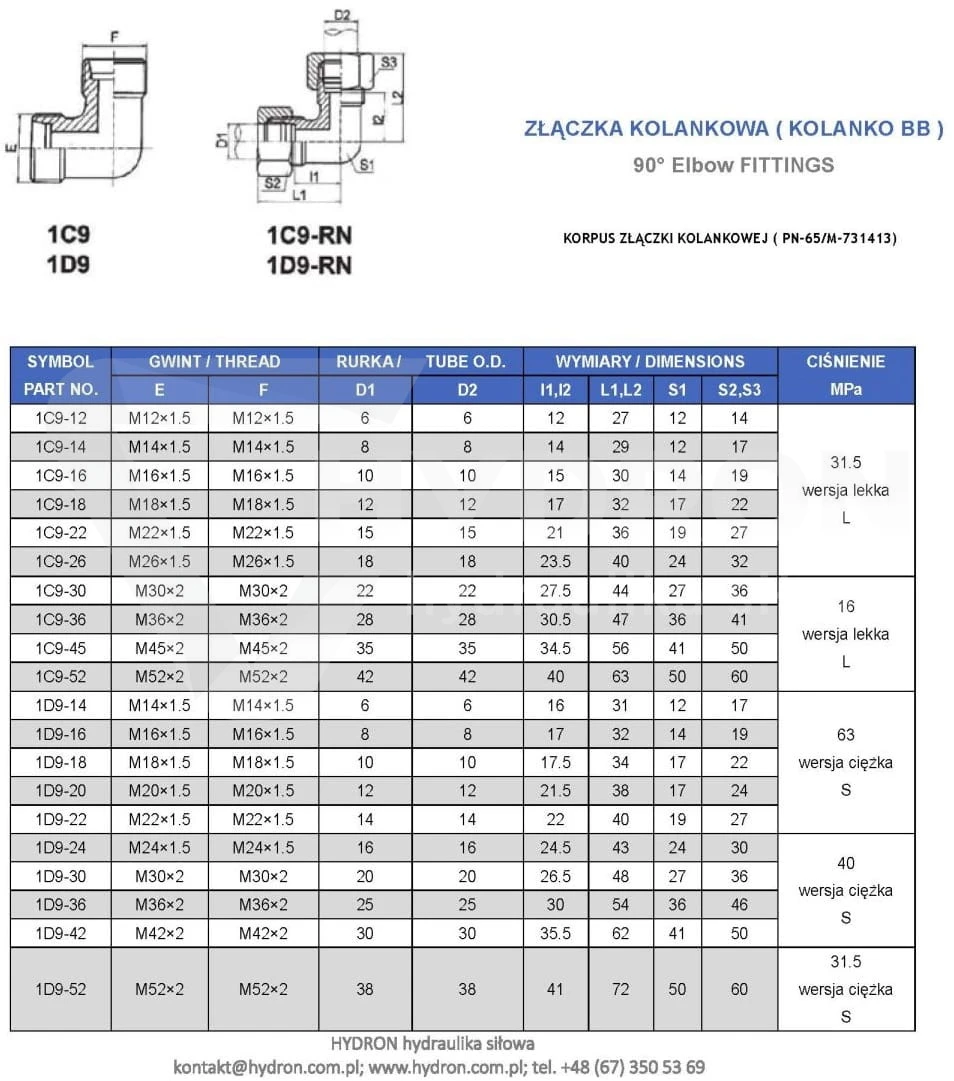

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M16x1,5
Rozmiar gwintu 1 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Rozmiar gwintu 2 M16X1,5
Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN99-08S
Oznaczenie wg VITILLO LME08S.1
Oznaczenie wg CAST 103815.1
Oznaczenie wg PARKER ERMETO XW 08-S | W08S
Oznaczenie alternatywne 2D9-16

Opis

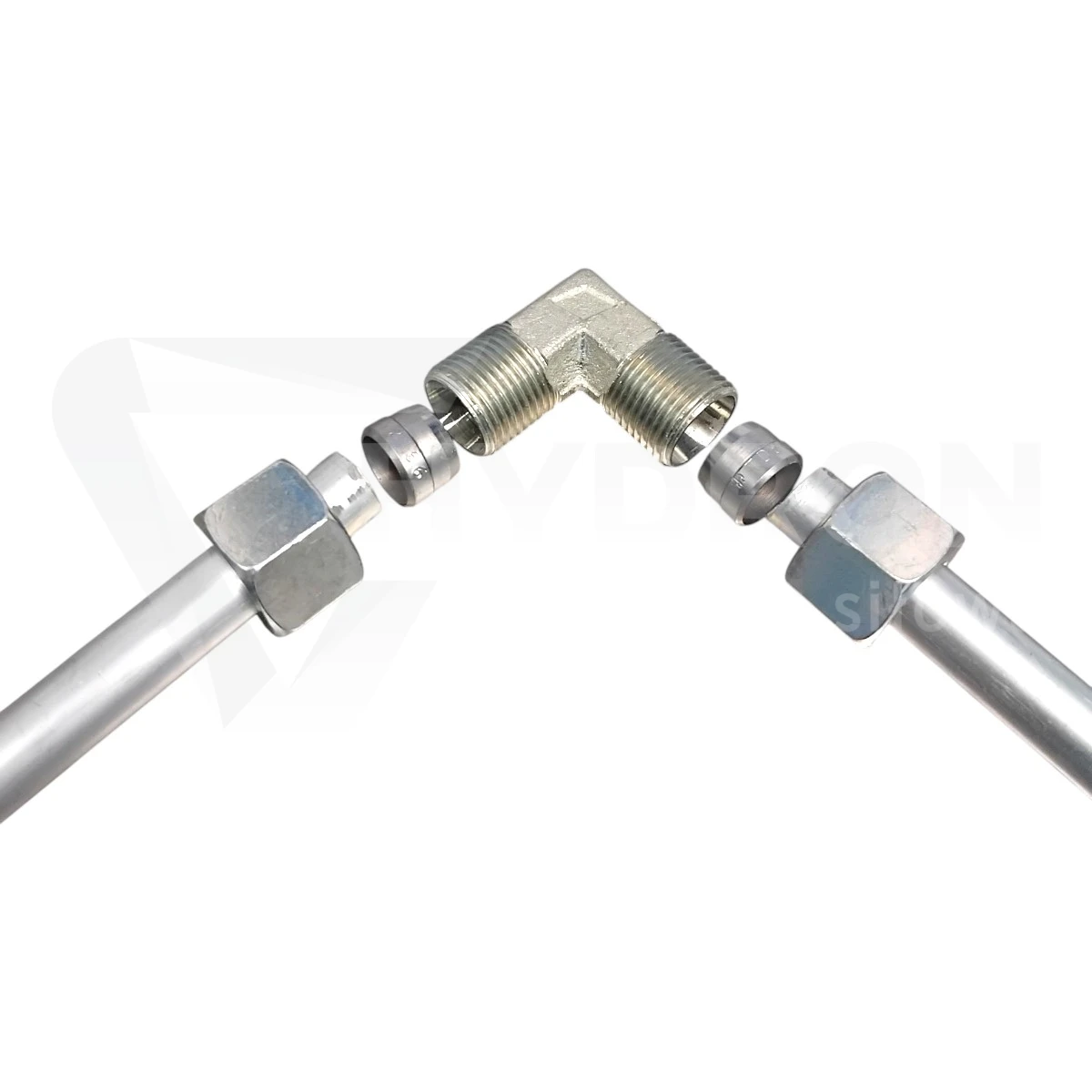

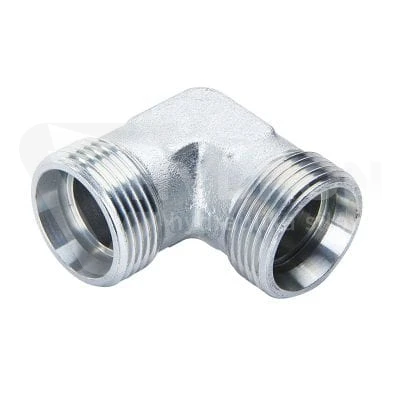

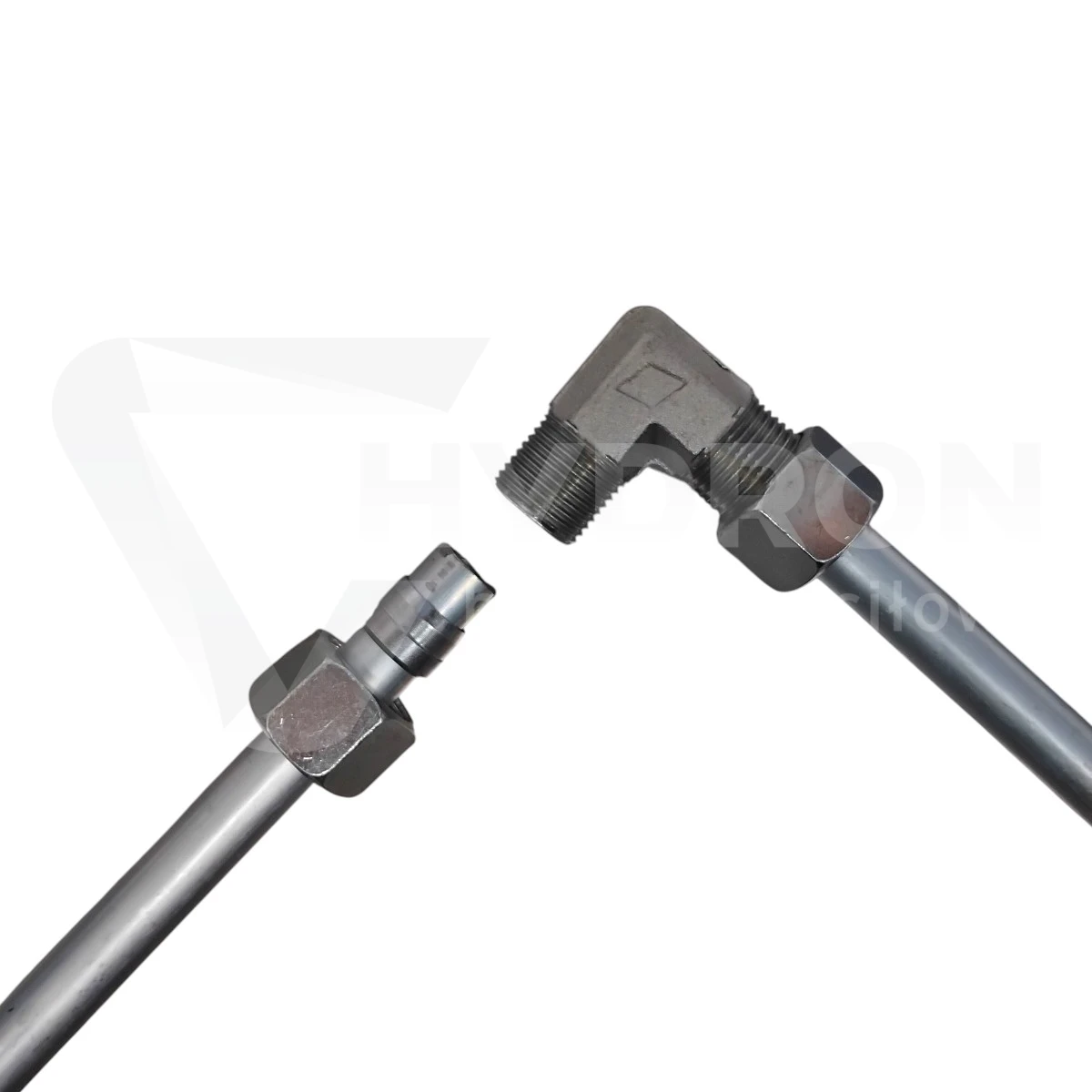

Kolanko BB 90° M16x1,5 8S

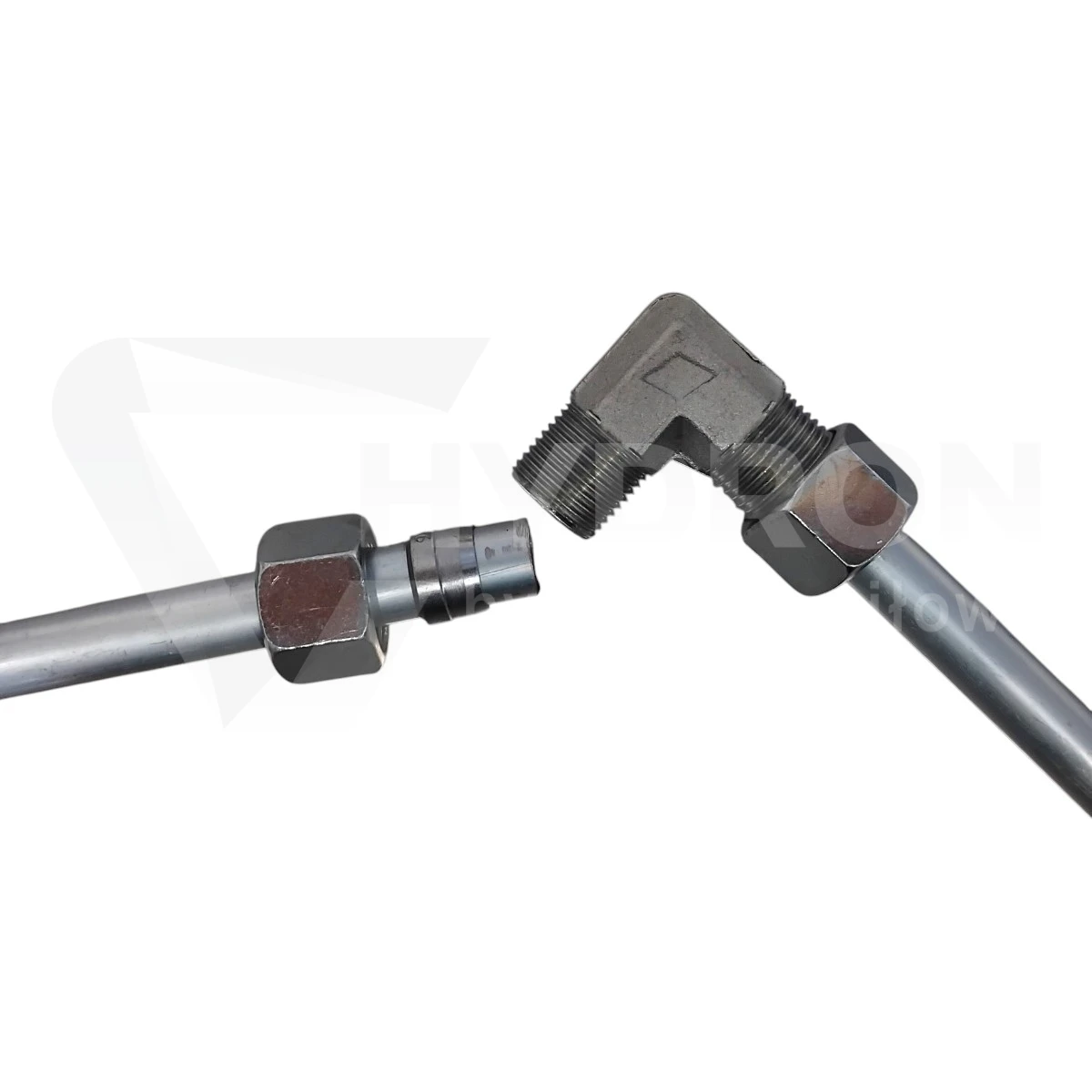

Kolanko BB 90° M16x1,5 8S to metryczna złączka hydrauliczna przeznaczona do zmiany kierunku instalacji o 90°. Konstrukcja BB oznacza dwa gwinty zewnętrzne M16x1,5, a oznaczenie 8S wskazuje na połączenie dla rury o średnicy zewnętrznej 8 mm w ciężkiej serii S.

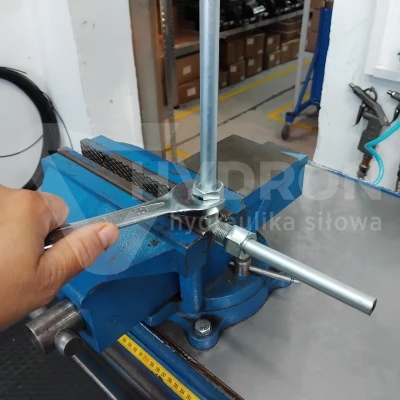

To kompaktowy element stosowany w instalacjach hydrauliki siłowej, szczególnie tam, gdzie trzeba wykonać sztywną zmianę kierunku bez używania dodatkowych adapterów i bez nadmiernego wyginania rury.

Parametry techniczne

typ produktu: kolanko hydrauliczne BB,
kąt: 90°,
konstrukcja: dwa gwinty zewnętrzne,
gwint 1: M16x1,5,
gwint 2: M16x1,5,
rozmiar systemowy: 8S,
średnica zewnętrzna rury: 8 mm,
seria: ciężka S,
skok gwintu: 1,5 mm,
praktyczny pomiar gwintu M16x1,5: około 15,6-15,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
funkcja: zmiana kierunku instalacji o 90°.

8S co oznacza ten rozmiar?

Oznaczenie 8S określa konkretny wariant połączenia rurowego:

8 - rura o średnicy zewnętrznej 8 mm,
S - ciężka seria połączeń rurowych.

W tym wariancie stosowany jest gwint M16x1,5 oraz system połączenia ze stożkiem 24°.

M16x1,5 8S a M16x1,5 10L

To najważniejsza różnica przy doborze tego kolanka. Ten sam gwint M16x1,5 występuje również w lekkiej serii L.

M16x1,5 8S - rura 8 mm, seria ciężka S,
M16x1,5 10L - rura 10 mm, seria lekka L.

Gwint jest taki sam, ale średnica rury i seria są inne. Kolanko z tej karty jest dokładnie wariantem 8S.

Dlaczego sam gwint nie wystarczy?

Pomiar gwintu może potwierdzić M16x1,5, ale nie pozwala stwierdzić, czy potrzebny jest wariant 8S czy 10L.

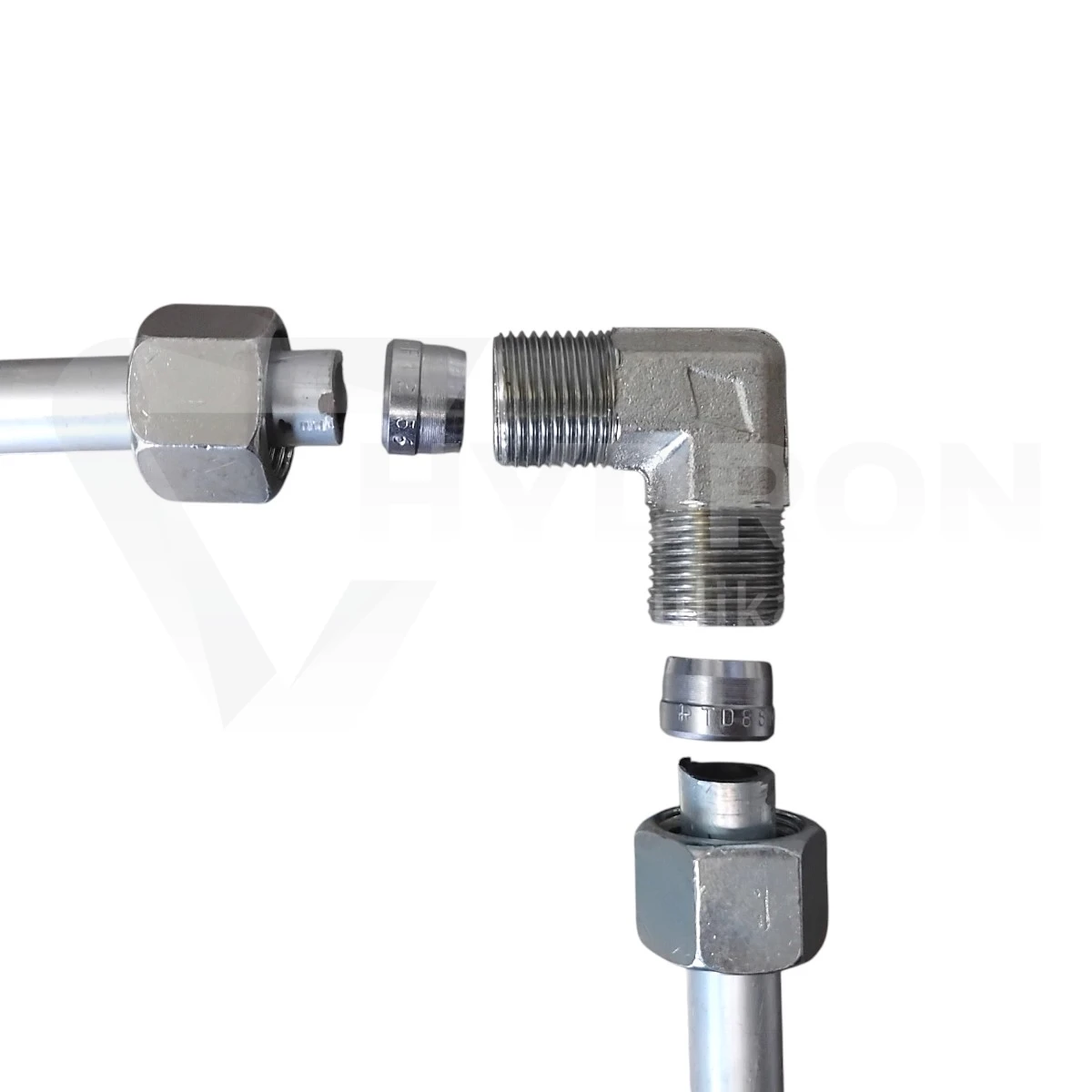

Dlatego przed zakupem trzeba sprawdzić również:

średnicę rury,
serię L lub S,
rodzaj pierścienia zacinającego,
nakrętkę współpracującą z systemem,
geometrię stożka.

W tym przypadku właściwa rura ma 8 mm średnicy zewnętrznej.

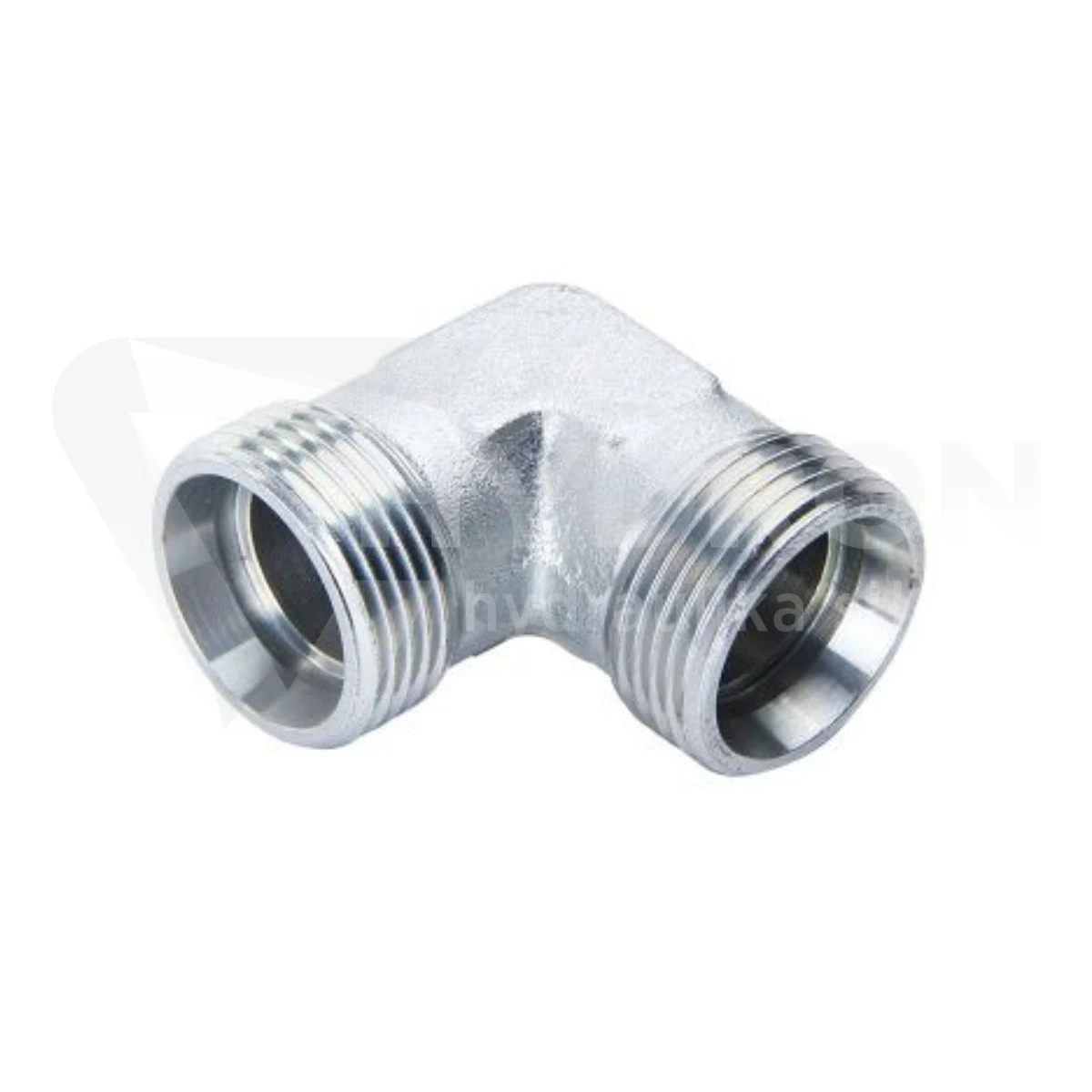

Co oznacza BB?

Symbol BB oznacza złączkę z dwoma gwintami zewnętrznymi. Kolanko pełni więc funkcję łącznika pomiędzy dwoma elementami instalacji rurowej.

Dla porównania:

AA - dwie ruchome nakrętki,
AB - jedna nakrętka i jeden gwint zewnętrzny,
BB - dwa gwinty zewnętrzne.

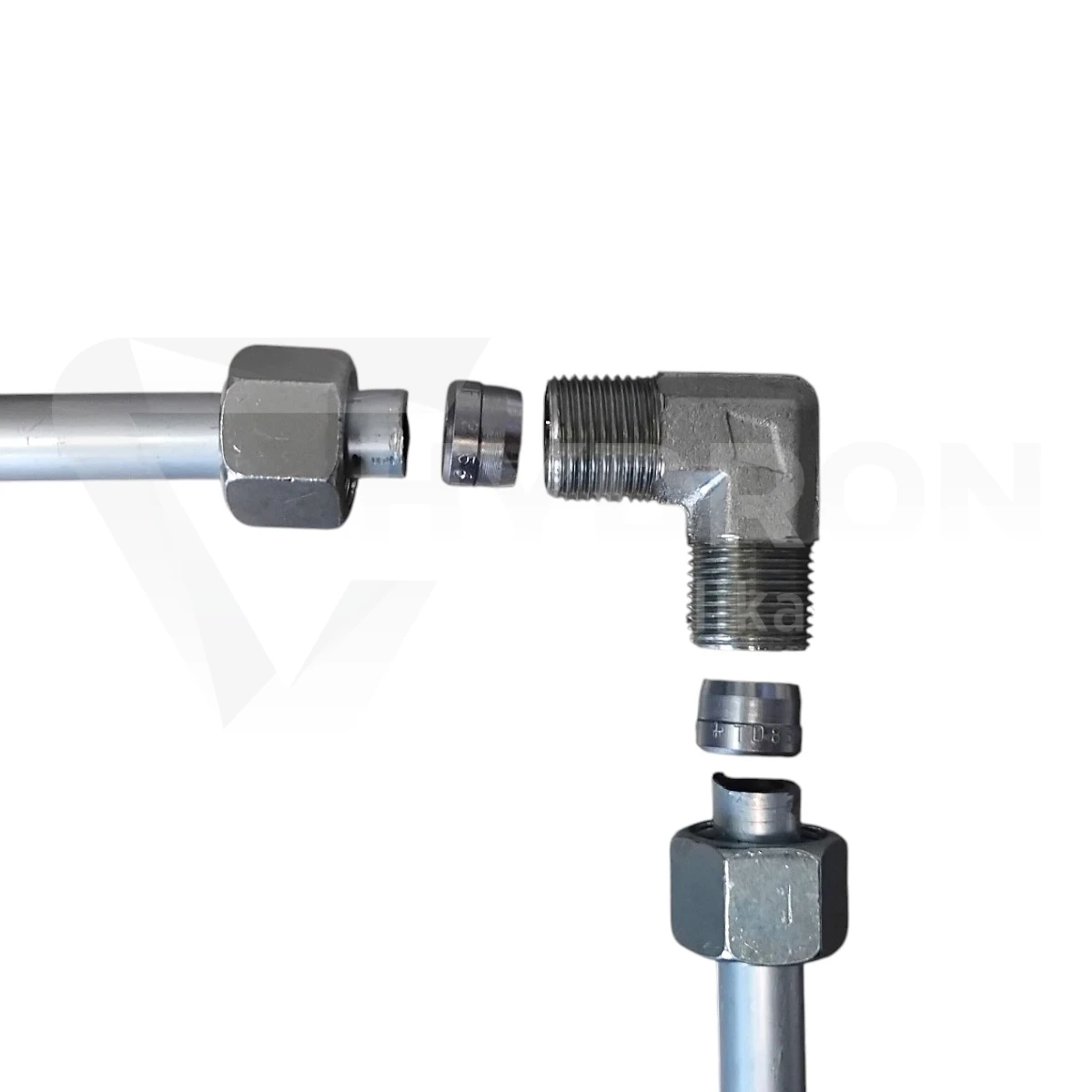

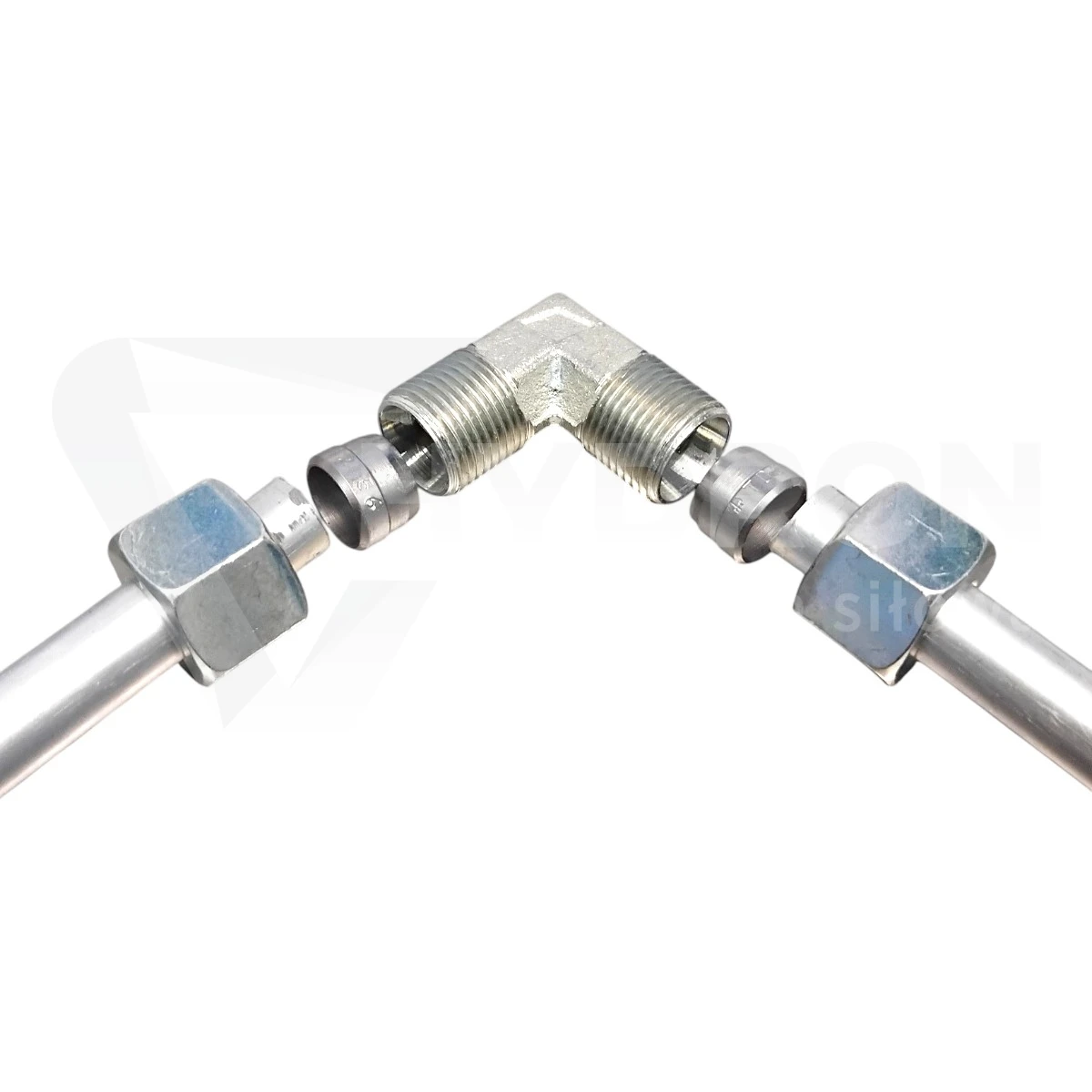

Stożek 24° i właściwe uszczelnienie

Kolanko pracuje w metrycznym systemie rurowym wykorzystującym stożek 24°. Gwint M16x1,5 odpowiada przede wszystkim za docisk współpracujących elementów.

Nie jest to typowy gwint rurowy uszczelniany na zwojach, dlatego nie należy traktować go jak NPT ani stosować taśmy PTFE jako podstawowego sposobu uszczelnienia.

Dlaczego kolanko 90° jest praktyczne?

Zmiana kierunku bezpośrednio na złączce pozwala ograniczyć ilość miejsca potrzebnego do prowadzenia rury i uprościć zabudowę układu.

Kolanko 90° pomaga:

prowadzić instalację bliżej konstrukcji maszyny,
unikać dużych łuków rury,
ograniczyć naprężenia w układzie,
zmniejszyć liczbę dodatkowych adapterów,
ułatwić montaż i późniejszy serwis.

Mały rozmiar, ale dobór musi być precyzyjny

Przy małych średnicach łatwo o pomyłkę między seriami, ponieważ różnice wizualne mogą być niewielkie. Dlatego przy M16x1,5 szczególnie ważne jest potwierdzenie, czy chodzi o 8S, czy 10L.

W praktyce najpewniejszą metodą jest jednoczesne sprawdzenie gwintu i średnicy rury.

Gdzie stosuje się kolanko M16x1,5 8S?

układy hydrauliki siłowej,
agregaty hydrauliczne,
maszyny przemysłowe,
maszyny rolnicze,
maszyny budowlane,
kompaktowe instalacje rurowe,
modernizacje istniejących układów.

Kolanko BB a przyłączka kolankowa

Kolanko BB jest przede wszystkim elementem łączącym dwa odcinki instalacji. Nie należy automatycznie stosować go jako przyłączki do bloku, zaworu czy siłownika.

Do portu w urządzeniu trzeba dobrać element z odpowiednim sposobem uszczelnienia właściwym dla danego gniazda.
