Trójnik BBB M20X1,5 12S

Przejdź do sekcji Opinie

24,10 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza trójnik hydrauliczny
Rozmiar gwintu 1 M20x1,5
Rozmiar gwintu 1 w milimetrach 19,6-19,9zew./18,2-18,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73147 Złączki trójnikowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS100-12S
Oznaczenie wg VITILLO TME12S.1
Oznaczenie wg CAST 103917.1
Oznaczenie wg PARKER ERMETO XT 12-S | T12S
Oznaczenie wg MANULI B89081-20-20
Oznaczenie alternatywne AD-20

Opis

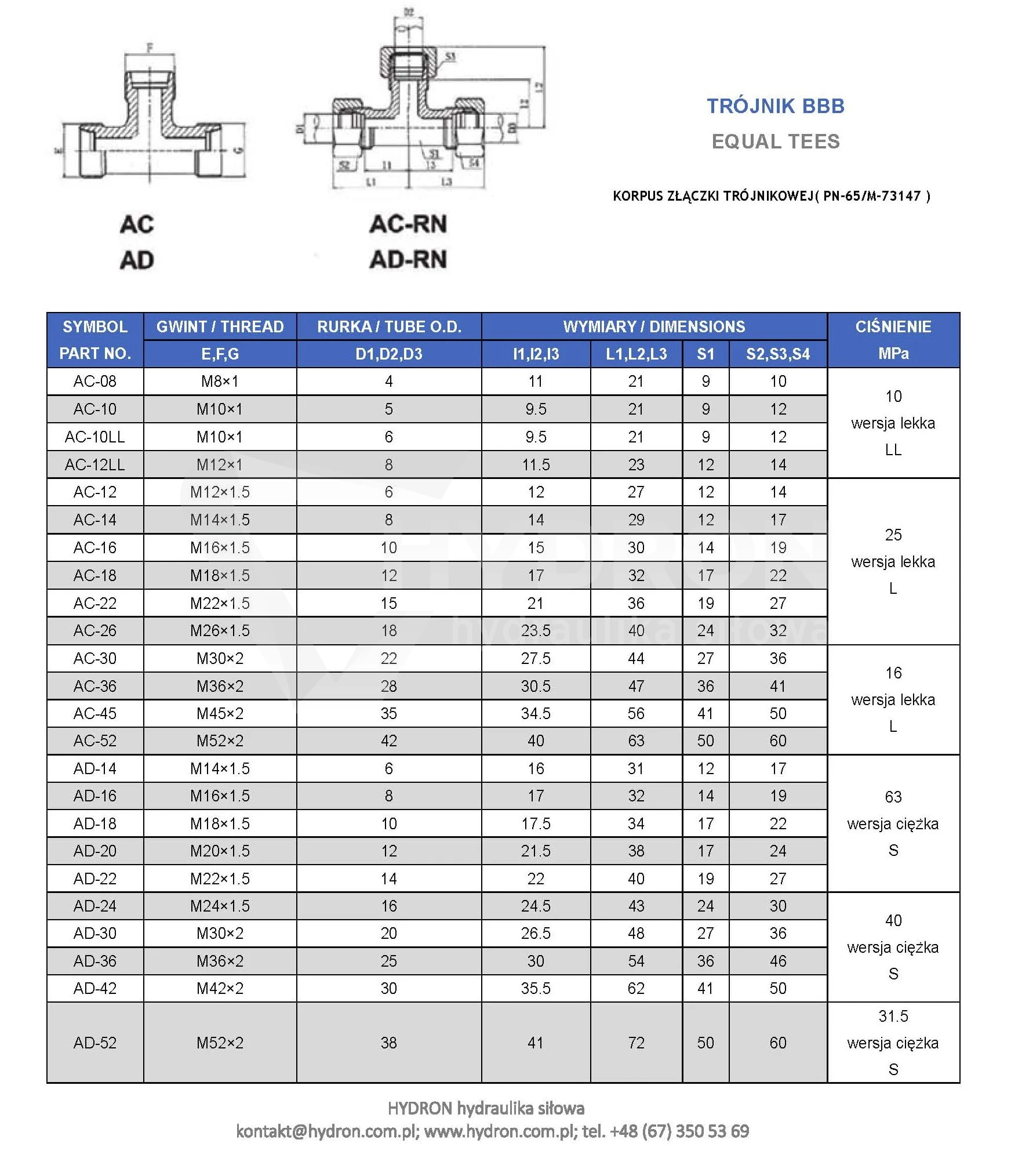

Trójnik hydrauliczny BBB M20x1,5 12S 630 bar

Trójnik BBB M20x1,5 12S to metryczna złączka hydrauliczna przeznaczona do tworzenia rozgałęzień w instalacjach rurowych DIN 2353. Wszystkie trzy ramiona zakończone są gwintami zewnętrznymi M20x1,5, dzięki czemu trójnik może współpracować z elementami przeznaczonymi do ciężkiej serii 12S.

Oznaczenie 12S oznacza rurę o średnicy zewnętrznej 12 mm oraz ciężką serię S. Ten wariant został przewidziany do pracy przy ciśnieniu do 630 bar i wykorzystuje typową dla DIN 2353 geometrię stożka 24°.

Parametry techniczne trójnika BBB M20x1,5 12S

typ produktu: trójnik hydrauliczny BBB,
konstrukcja: trzy przyłącza z gwintem zewnętrznym,
gwint 1: M20x1,5 zewnętrzny,
gwint 2: M20x1,5 zewnętrzny,
gwint 3: M20x1,5 zewnętrzny,
rozmiar systemowy: 12S,
średnica zewnętrzna współpracującej rury: 12 mm,
seria: ciężka S,
kąt stożka: 24°,
ciśnienie robocze: 630 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73147,
oznaczenie Parker Ermeto: XT 12-S / T12S,
oznaczenie Rastelli Raccordi: TS100-12S,
oznaczenie CAST: 103917.1,
oznaczenie alternatywne: AD-20.

Co oznacza BBB?

Symbol BBB oznacza trójnik z trzema gwintami zewnętrznymi. Każde z trzech ramion ma taki sam typ przyłącza, co odróżnia ten model od trójników BBA, BAB czy BAA, w których występują nakrętki obrotowe.

Taka konstrukcja jest szczególnie przydatna przy budowie symetrycznych rozgałęzień instalacji hydraulicznej oraz podczas serwisowania układów wykonanych w systemie DIN 2353.

12S oznacza rurę 12 mm w ciężkiej serii

Oznaczenie 12S określa średnicę rury oraz serię połączenia:

12 = średnica zewnętrzna rury 12 mm,
S = ciężka seria DIN 2353.

W tym wariancie z rozmiarem 12S współpracuje gwint M20x1,5. Ciężka seria S jest przeznaczona do wymagających instalacji wysokociśnieniowych.

M20x1,5 12S a M18x1,5 12L

Oba warianty współpracują z rurą o średnicy 12 mm, ale nie są zamienne. Różnią się serią, gwintem oraz dopuszczalnym ciśnieniem roboczym.

Wariant	Gwint	Rura	Seria	Ciśnienie
12S	M20x1,5	12 mm	ciężka S	630 bar
12L	M18x1,5	12 mm	lekka L	315 bar

To dobry przykład, dlaczego sama średnica rury nie wystarcza do doboru złączki. Trzeba znać również serię L lub S oraz właściwy gwint.

Gwint M20x1,5 - praktyczna identyfikacja

Przy sprawdzaniu istniejącej instalacji można wykonać wstępny pomiar suwmiarką:

średnica gwintu zewnętrznego: około 19,6-19,9 mm,
średnica gwintu wewnętrznego współpracującego elementu: około 18,2-18,6 mm,
skok gwintu: 1,5 mm.

Po potwierdzeniu M20x1,5 należy dodatkowo zweryfikować, czy instalacja rzeczywiście wykorzystuje ciężką serię 12S.

Połączenie ze stożkiem 24° DIN 2353

Trójnik należy do systemu metrycznych złączy hydraulicznych DIN 2353. Gwint odpowiada za docisk współpracujących elementów, natomiast za właściwe uszczelnienie odpowiada geometria powierzchni stożkowej 24° oraz odpowiednio dobrane elementy zaciskowe.

Nie należy traktować M20x1,5 jak zwykłego gwintu uszczelniającego. Wkręcenie elementu w przypadkowy port M20x1,5 nie gwarantuje zgodności ani szczelności.

630 bar do wymagających instalacji

Maksymalne ciśnienie robocze trójnika BBB M20x1,5 12S wynosi 630 bar. Parametr ten odpowiada ciężkiej serii S i pozwala stosować element w wysokociśnieniowych układach hydrauliki siłowej.

W całej instalacji należy jednak zawsze przestrzegać ciśnienia dopuszczalnego dla komponentu o najniższej wartości znamionowej.

Oznaczenia katalogowe i odpowiedniki

Producent / system	Oznaczenie
Parker Ermeto	XT 12-S / T12S
Rastelli Raccordi	TS100-12S
CAST	103917.1
Oznaczenie alternatywne	AD-20

Przy doborze zamiennika należy porównać nie tylko symbol katalogowy, ale również typ BBB, gwint M20x1,5, rozmiar 12S, stożek 24° oraz ciśnienie wymagane w danej instalacji.

Czy trójnik jest kompletny?

Podstawowy produkt należy traktować jako korpus trójnika BBB. Do wykonania połączenia z rurami potrzebne są odpowiednie nakrętki i pierścienie zacinające przeznaczone do serii 12S.

Dla tego typu trójnika dostępne mogą być również kompletne konfiguracje z trzema pierścieniami i trzema nakrętkami albo z trzema końcówkami kulistymi i nakrętkami.

Typowe zastosowanie trójnika BBB 12S

układy hydrauliki siłowej wysokiego ciśnienia,
maszyny rolnicze,
maszyny leśne,
maszyny budowlane,
agregaty hydrauliczne,
instalacje przemysłowe,
układy z rurami hydraulicznymi 12 mm,
rozdzielanie przepływu na dwa kierunki.

Najczęstsze błędy przy doborze

pomylenie 12S z 12L,
dobór M18x1,5 zamiast M20x1,5,
zastosowanie pierścieni lub nakrętek z serii L,
pomylenie BBB z BBA lub BAB,
dobór wyłącznie według średnicy rury 12 mm,
założenie, że każdy gwint M20x1,5 ma ten sam sposób uszczelnienia.

Jak sprawdzić zgodność przed montażem?

potwierdź typ BBB z trzema gwintami zewnętrznymi,
sprawdź gwint M20x1,5,
potwierdź rurę 12 mm,
sprawdź ciężką serię S,
zweryfikuj geometrię stożka 24°,
potwierdź wymagane ciśnienie robocze do 630 bar,
przy zamianie elementu sprawdź oznaczenia XT 12-S, T12S, TS100-12S, 103917.1 lub AD-20.
