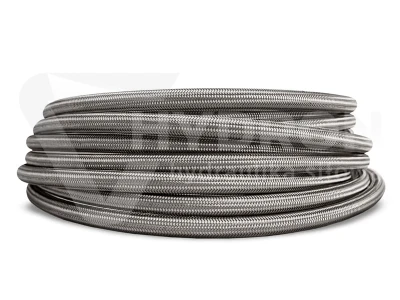

Wąż PTFE DN08 karbowany (-60C+260C) 172bar

Przejdź do sekcji Opinie

66,26 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 8 mm = DN08 (5/16")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania PTFE ( teflon )
Typ węża / wzmocnienia oplot ze stali nierdzewnej
Ciśnienie robocze węża 172 bar
Temperatura pracy węża -60ºC do +260ºC
Mocowanie końcówki zakucie na prasie hydraulicznej
Kolor węża nie dotyczy ( oplot nierdzewny )

Opis

Wąż PTFE DN08 karbowany -60°C do +260°C 172 bar

Wąż PTFE DN08 karbowany to wysokociśnieniowy przewód teflonowy przeznaczony do transportu odpowiednio dobranych cieczy, olejów, paliw i substancji chemicznych. Posiada średnicę nominalną DN08 (5/16"), maksymalne ciśnienie robocze 172 bar oraz zakres temperatur od -60°C do +260°C. Wewnętrzna warstwa wykonana z politetrafluoroetylenu (PTFE) wyróżnia się odpornością chemiczną i termiczną, natomiast zewnętrzny oplot ze stali nierdzewnej wzmacnia konstrukcję przewodu. Karbowana budowa ułatwia prowadzenie węża na łukach i w instalacjach o ograniczonej przestrzeni montażowej. Produkt znajduje zastosowanie w odpowiednio dobranych układach przemysłowych, hydraulicznych i technologicznych.

Parametry techniczne węża PTFE DN08

Rodzaj przewodu: wąż teflonowy PTFE karbowany.
Średnica nominalna: DN08 (5/16").
Ciśnienie robocze: 172 bar.
Zakres temperatur: od -60°C do +260°C.
Warstwa wewnętrzna: politetrafluoroetylen (PTFE).
Konstrukcja warstwy wewnętrznej: karbowana.
Wzmocnienie zewnętrzne: oplot ze stali nierdzewnej.
Właściwości: odporność na wiele substancji chemicznych, olejów i rozpuszczalników.
Montaż końcówek: zakuwanie odpowiednio dobranych elementów na prasie hydraulicznej.
Jednostka sprzedaży: metr bieżący.

Zastosowanie węża teflonowego w przemyśle

Wąż karbowany PTFE DN08 znajduje zastosowanie w instalacjach wymagających odporności na agresywne substancje chemiczne, wysokie temperatury oraz odpowiednio dobrane ciśnienie robocze. Może być wykorzystywany do przesyłania olejów, paliw, rozpuszczalników, kwasów, zasad i innych mediów kompatybilnych z PTFE. Odpowiedni dobór przewodu wymaga uwzględnienia składu chemicznego substancji, jej temperatury i warunków pracy całej instalacji.

Przewody tego typu stosuje się między innymi w przemyśle chemicznym, układach technologicznych, instalacjach przesyłowych oraz wybranych systemach hydraulicznych. Wąż może stanowić rozwiązanie tam, gdzie tradycyjne przewody gumowe nie zapewniają wystarczającej odporności materiałowej lub termicznej.

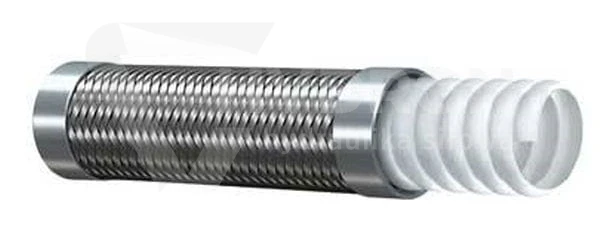

Karbowana konstrukcja PTFE i elastyczność przewodu

Karbowana warstwa wewnętrzna oznacza pofałdowaną strukturę ścianki przewodu. Taka konstrukcja pozwala uzyskać większą podatność na zginanie niż w przypadku wielu porównywalnych węży PTFE o gładkim rdzeniu. Ułatwia to wykonywanie połączeń w miejscach o ograniczonej przestrzeni oraz prowadzenie przewodu pomiędzy elementami instalacji.

Karbowanie ma również znaczenie dla charakterystyki przepływu. W porównaniu z gładką powierzchnią wewnętrzną może zwiększać opory przepływu, dlatego przy doborze do instalacji o dużym natężeniu przepływu należy uwzględnić długość przewodu, lepkość medium i wymagane parametry układu. Wąż nie powinien być zginany poniżej minimalnego promienia dopuszczonego dla jego konstrukcji.

Odporność chemiczna warstwy teflonowej

Politetrafluoroetylen PTFE charakteryzuje się bardzo szeroką odpornością chemiczną. Materiał ten jest odporny na działanie wielu kwasów, zasad, olejów, paliw i rozpuszczalników wykorzystywanych w przemyśle. Wyróżnia się również odpornością na promieniowanie UV, tlen i oddziaływanie warunków atmosferycznych.

Odporność PTFE nie jest jednak nieograniczona. Do substancji wymagających szczególnej ostrożności należą między innymi fluor w postaci gazowej, stopione metale alkaliczne, trójfluorek chloru i dwufluorek tlenu. Przy zastosowaniu przewodu do silnie reaktywnych lub nietypowych mediów należy potwierdzić zgodność całego zespołu, w tym końcówek i uszczelnień.

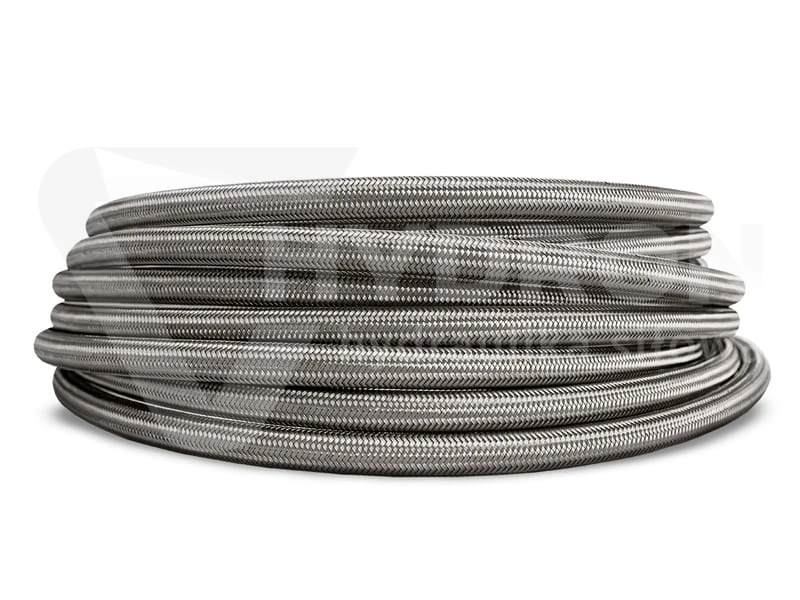

Oplot ze stali nierdzewnej

Zewnętrzny oplot ze stali nierdzewnej stanowi mechaniczne wzmocnienie węża PTFE DN08. Jego zadaniem jest przenoszenie obciążeń powstających podczas pracy przewodu pod ciśnieniem oraz ochrona termoplastycznego rdzenia przed wybranymi uszkodzeniami mechanicznymi.

Stal nierdzewna zapewnia dobrą odporność na korozję w wielu środowiskach przemysłowych. Przy doborze do agresywnych chemikaliów należy jednak uwzględnić nie tylko odporność PTFE, ale także zgodność zewnętrznego oplotu z warunkami otoczenia oraz materiałów końcówek z transportowanym medium.

Temperatura od -60°C do +260°C i ciśnienie 172 bar

Wąż PTFE DN08 jest przeznaczony do pracy w zakresie temperatur od -60°C do +260°C. Szeroki zakres temperaturowy umożliwia dobór przewodu do instalacji pracujących w niskich lub wysokich temperaturach. Szczególne znaczenie ma przy tym zgodność wszystkich elementów gotowego połączenia z wymaganymi warunkami eksploatacji.

Nominalne ciśnienie robocze węża wynosi 172 bar. Dopuszczalne ciśnienie może wymagać ograniczenia wraz ze wzrostem temperatury. Przed zastosowaniem przewodu w wysokiej temperaturze należy zweryfikować odpowiednie wartości ciśnienia dla warunków pracy oraz parametry zastosowanych końcówek i tulejek.

Wąż PTFE karbowany a gładki

Węże PTFE występują w wersjach karbowanych oraz gładkich. Konstrukcja karbowana zapewnia większą podatność na zginanie, co jest korzystne przy wykonywaniu połączeń w ograniczonej przestrzeni. Wersje gładkie mogą natomiast oferować korzystniejsze warunki przepływu i łatwiejsze czyszczenie powierzchni wewnętrznej.

Alternatywą jest wąż PTFE DN08 gładki 207 bar. Model gładki ma inne ciśnienie robocze i odmienną konstrukcję rdzenia. Przed zamianą należy porównać wymiary, promień gięcia, warunki pracy oraz kompatybilność końcówek.

Zakuwanie końcówek do węża PTFE DN08

Wąż PTFE DN08 może być wykorzystywany do wykonywania kompletnych przewodów z odpowiednio dobranymi końcówkami zaciskowymi. Do montażu należy stosować elementy kompatybilne z konstrukcją karbowaną, uwzględniające rzeczywiste wymiary węża oraz materiał warstwy wewnętrznej.

Nie należy automatycznie stosować parametrów zakuwania przeznaczonych do przewodów PTFE gładkich ani gumowych węży hydraulicznych. Gotowy przewód musi zachować szczelność i wymaganą odporność ciśnieniową w rzeczywistych warunkach pracy. HYDRON oferuje również zakute węże hydrauliczne na wymiar.

Dlaczego warto wybrać wąż PTFE DN08 karbowany?

Ciśnienie robocze 172 bar.
Zakres temperatur od -60°C do +260°C.
Średnica nominalna DN08 (5/16").
Karbowana konstrukcja zwiększająca podatność na zginanie.
Warstwa wewnętrzna PTFE odporna na wiele substancji chemicznych.
Oplot ze stali nierdzewnej wzmacniający przewód.
Możliwość zastosowania w odpowiednio dobranych instalacjach technologicznych.
Sprzedaż na metry bieżące.

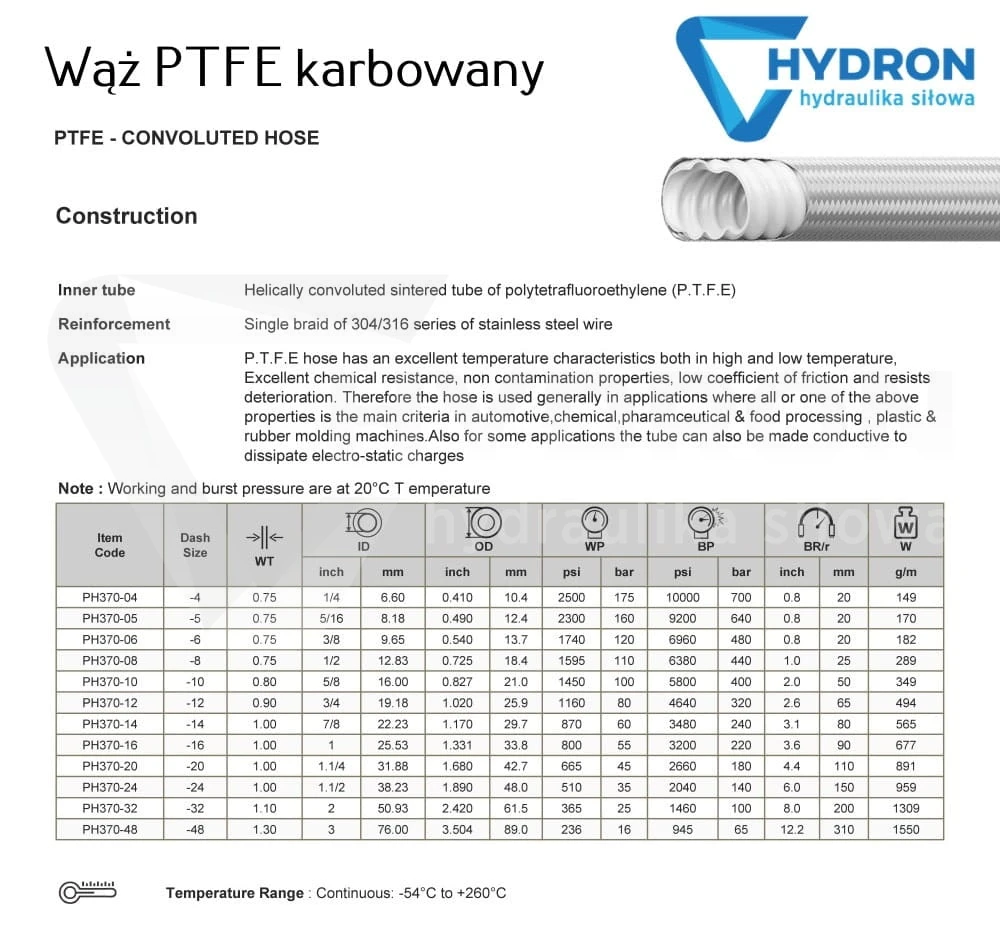

Specyfikacja techniczna

Parametr	Wartość
Rodzaj węża	PTFE, karbowany
Średnica nominalna	DN08 (5/16")
Ciśnienie robocze	172 bar
Temperatura pracy	-60°C do +260°C
Warstwa wewnętrzna	PTFE (teflon)
Konstrukcja rdzenia	Karbowana
Wzmocnienie	Oplot ze stali nierdzewnej
Jednostka sprzedaży	Metr bieżący

Najczęściej zadawane pytania (FAQ)

Jakie ciśnienie robocze ma wąż PTFE DN08 karbowany?

Nominalne ciśnienie robocze wynosi 172 bar. Przy podwyższonej temperaturze należy sprawdzić dopuszczalne ciśnienie dla rzeczywistych warunków pracy.

Czy wąż teflonowy DN08 nadaje się do chemikaliów?

PTFE jest odporny na wiele kwasów, zasad i rozpuszczalników. Przed zastosowaniem do konkretnej substancji należy jednak potwierdzić jej zgodność z materiałami całego zespołu wężowego.

Czym różni się wąż PTFE karbowany od gładkiego?

Wąż karbowany ma pofałdowany rdzeń, który zwiększa podatność na zginanie. Wąż gładki posiada jednolitą powierzchnię wewnętrzną, korzystniejszą pod względem oporów przepływu.

Czy wąż PTFE DN08 można zakuwać?

Tak, przy użyciu odpowiednio dobranych końcówek i tulejek przeznaczonych do karbowanych przewodów PTFE. Parametry zaciskania muszą być zgodne z zastosowanymi komponentami.

Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek ( ilość w rolce? zadaj pytanie sprzedającemu) cena za 1 mb.
