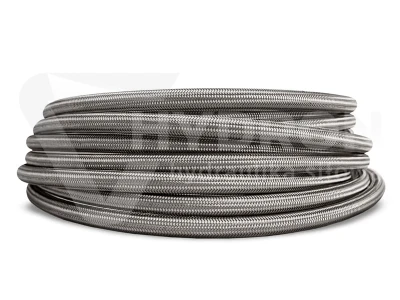

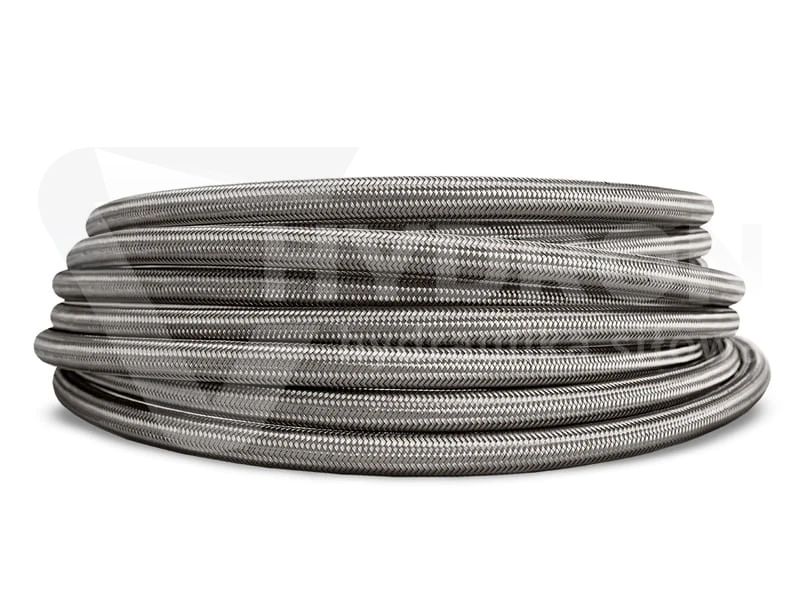

Wąż PTFE DN06 karbowany (-60C+260C) 172bar

Przejdź do sekcji Opinie

66,26 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 6 mm = DN06 (1/4")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania PTFE ( teflon )
Typ węża / wzmocnienia oplot ze stali nierdzewnej
Ciśnienie robocze węża 172 bar
Temperatura pracy węża -60ºC do +260ºC
Mocowanie końcówki zakucie na prasie hydraulicznej
Kolor węża nie dotyczy ( oplot nierdzewny )

Opis

Wąż PTFE DN06 karbowany -60°C do +260°C 172 bar

Wąż PTFE DN06 karbowany to przemysłowy przewód teflonowy przeznaczony do transportu odpowiednio dobranych substancji chemicznych, olejów, paliw, rozpuszczalników oraz mediów technologicznych. Średnica wewnętrzna wynosi 6 mm (1/4"), a ciśnienie robocze 172 bar. Wewnętrzny rdzeń z politetrafluoroetylenu (PTFE) wyróżnia się szeroką odpornością chemiczną i termiczną. Karbowana konstrukcja zwiększa podatność przewodu na zginanie, ułatwiając montaż w ograniczonej przestrzeni. Zewnętrzny oplot ze stali nierdzewnej AISI 304 wzmacnia wąż podczas pracy pod ciśnieniem. Zakres temperatur pracy wynosi od -60°C do +260°C, z uwzględnieniem dopuszczalnego ciśnienia dla danej temperatury.

Parametry techniczne węża PTFE DN06

Rodzaj: wąż teflonowy PTFE karbowany.
Średnica wewnętrzna: 6 mm (DN06, 1/4").
Średnica zewnętrzna: 9,4 mm.
Ciśnienie robocze: 172 bar (17,2 MPa).
Temperatura pracy ciągłej: od -60°C do +260°C.
Minimalny promień gięcia: 18 mm.
Rdzeń: politetrafluoroetylen (PTFE).
Wzmocnienie: oplot ze stali nierdzewnej AISI 304.
Współczynnik bezpieczeństwa: 4:1.
Masa jednostkowa: 0,1302 kg/m.
Kod katalogowy: GCEV6-2B01.
Jednostka sprzedaży: metr bieżący.

Zastosowanie w przemyśle i instalacjach chemicznych

Wąż karbowany PTFE DN06 znajduje zastosowanie w instalacjach wymagających odporności na działanie substancji chemicznych oraz szerokiego zakresu temperatur. Może być wykorzystywany do transportu odpowiednio dobranych kwasów, zasad, rozpuszczalników, paliw i olejów. Stosuje się go również w układach technologicznych, instalacjach dozujących oraz połączeniach pomiędzy urządzeniami przemysłowymi.

Średnica wewnętrzna 6 mm umożliwia wykonanie przewodów do układów o odpowiednio dobranym natężeniu przepływu. Przy wyborze węża należy uwzględnić rodzaj medium, jego temperaturę, wymagane ciśnienie oraz sposób prowadzenia instalacji. Zastosowania związane z żywnością, gazami lub parą wymagają dodatkowej weryfikacji wymagań stawianych gotowemu zespołowi wężowemu.

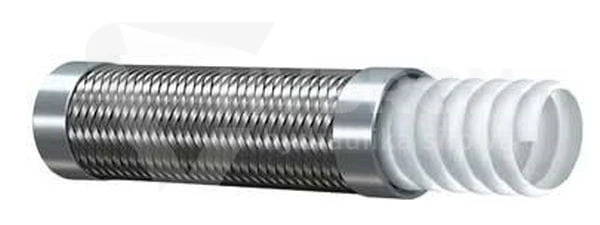

Karbowany rdzeń PTFE i odporność chemiczna

Wewnętrzna warstwa przewodu została wykonana z politetrafluoroetylenu, znanego jako PTFE lub teflon. Materiał ten charakteryzuje się odpornością na wiele kwasów, zasad, rozpuszczalników i produktów ropopochodnych. Wyróżnia się również odpornością na starzenie, promieniowanie UV, tlen i ozon. PTFE nie pęcznieje pod wpływem wielu substancji, z którymi tradycyjne przewody gumowe mogą być niekompatybilne.

Karbowanie oznacza pofałdowaną powierzchnię rdzenia, która zwiększa podatność przewodu na zginanie. Minimalny promień gięcia wynosi 18 mm. Dzięki temu wąż może być prowadzony na stosunkowo ciasnych łukach, pod warunkiem zachowania wymagań montażowych. Należy pamiętać, że karbowana powierzchnia wewnętrzna może powodować większe opory przepływu niż konstrukcja gładka.

Oplot ze stali nierdzewnej AISI 304

Zewnętrzny oplot ze stali nierdzewnej AISI 304 wzmacnia przewód i ogranicza odkształcenia rdzenia podczas pracy pod ciśnieniem. Stanowi także dodatkową ochronę mechaniczną. Stal nierdzewna wykazuje odporność na korozję w wielu środowiskach przemysłowych, jednak przy kontakcie z agresywnymi chemikaliami należy osobno ocenić odporność oplotu oraz zastosowanych końcówek.

Ciśnienie robocze 172 bar i temperatura do +260°C

Nominalne ciśnienie robocze węża PTFE DN06 karbowanego wynosi 172 bar, a współczynnik bezpieczeństwa 4:1. Przewód jest przeznaczony do pracy ciągłej w zakresie temperatur od -60°C do +260°C. Przy podwyższonej temperaturze dopuszczalne ciśnienie może być niższe od wartości nominalnej. Nie należy zatem zakładać, że wąż może pracować przy 172 bar w całym zakresie temperaturowym.

Przed zastosowaniem w instalacji wysokotemperaturowej należy potwierdzić dopuszczalne ciśnienie dla rzeczywistych warunków pracy. Parametry kompletnego przewodu mogą być dodatkowo ograniczone przez zastosowane końcówki, tulejki, uszczelnienia i rodzaj transportowanego medium.

Dobór końcówek i prawidłowy montaż

Wąż PTFE DN06 może być wykorzystywany do wykonywania przewodów z zakuwanymi końcówkami. Należy stosować elementy montażowe przeznaczone do karbowanych węży teflonowych oraz parametry zaciskania właściwe dla konkretnej konstrukcji. Końcówki i tulejki muszą być zgodne z wymiarami przewodu oraz wymaganym ciśnieniem, temperaturą i odpornością chemiczną.

Podczas instalacji należy unikać skręcania, rozciągania oraz zaginania przewodu poniżej minimalnego promienia 18 mm. Nie należy automatycznie stosować końcówek i parametrów zakuwania przeznaczonych do gładkich węży PTFE. Gotowy zespół powinien zostać sprawdzony pod kątem szczelności i przydatności do planowanych warunków eksploatacji.

Dlaczego warto wybrać wąż PTFE DN06 karbowany?

Ciśnienie robocze 172 bar.
Zakres temperatur od -60°C do +260°C.
Średnica wewnętrzna 6 mm (1/4").
Karbowana konstrukcja ułatwiająca prowadzenie przewodu.
Minimalny promień gięcia 18 mm.
Rdzeń PTFE odporny na wiele substancji chemicznych.
Wzmocnienie oplotem ze stali nierdzewnej AISI 304.
Możliwość wykonywania przewodów z zakuwanymi końcówkami.

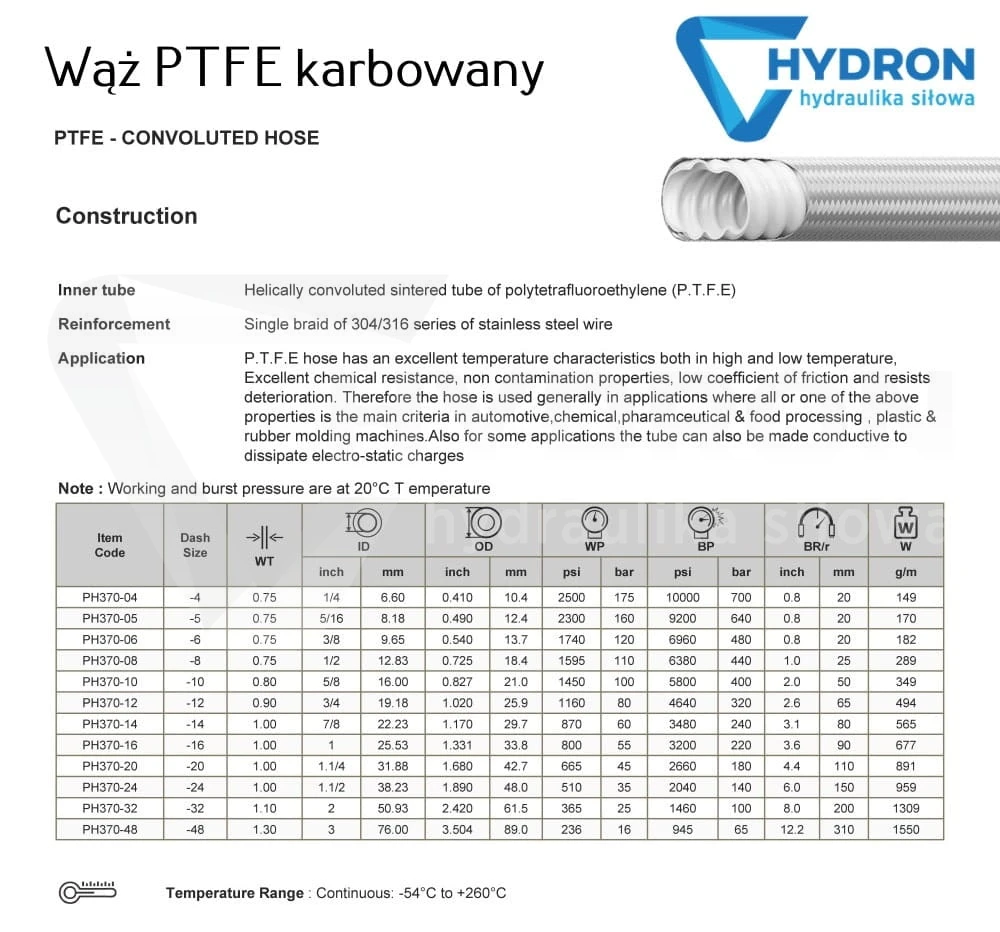

Specyfikacja techniczna

Parametr	Wartość
Rodzaj przewodu	PTFE karbowany
Średnica wewnętrzna	6 mm (DN06, 1/4")
Średnica zewnętrzna	9,4 mm
Ciśnienie robocze	172 bar
Temperatura pracy	-60°C do +260°C
Minimalny promień gięcia	18 mm
Materiał rdzenia	PTFE
Oplot zewnętrzny	Stal nierdzewna AISI 304
Współczynnik bezpieczeństwa	4:1
Masa jednostkowa	0,1302 kg/m
Kod katalogowy	GCEV6-2B01

Najczęściej zadawane pytania (FAQ)

Jakie ciśnienie robocze ma wąż PTFE DN06 karbowany?

Nominalne ciśnienie robocze wynosi 172 bar. Przy podwyższonej temperaturze należy sprawdzić dopuszczalne ciśnienie dla rzeczywistych warunków eksploatacji.

Jaki jest minimalny promień gięcia węża DN06?

Minimalny promień gięcia wynosi 18 mm. Karbowana konstrukcja pozwala prowadzić przewód na mniejszych łukach niż wiele porównywalnych węży PTFE gładkich.

Czy wąż teflonowy DN06 nadaje się do chemikaliów?

PTFE jest odporny na wiele kwasów, zasad i rozpuszczalników. Przed zastosowaniem należy potwierdzić zgodność konkretnego medium z materiałami całego zespołu.

Czy do węża PTFE DN06 karbowanego można zakuwać końcówki?

Tak. Należy stosować końcówki i tulejki kompatybilne z karbowaną konstrukcją PTFE oraz odpowiednie parametry zaciskania.

Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek ( ilość w rolce? zadaj pytanie sprzedającemu) cena za 1 mb.
