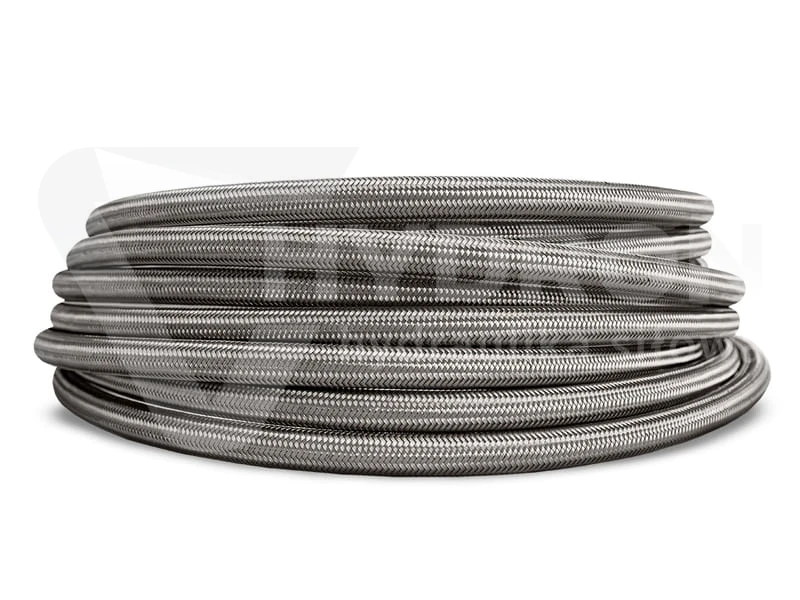

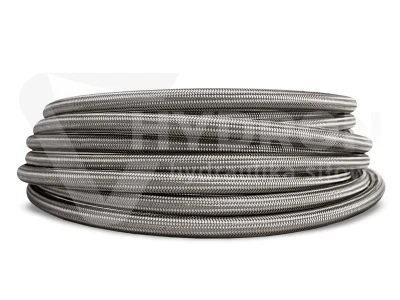

Wąż PTFE DN16 karbowany (-60C+260C) 83bar

Przejdź do sekcji Opinie

119,53 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 16 mm = DN16 (5/8")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania PTFE ( teflon )
Typ węża / wzmocnienia oplot ze stali nierdzewnej
Ciśnienie robocze węża 83 bar
Temperatura pracy węża -60ºC do +260ºC
Mocowanie końcówki zakucie na prasie hydraulicznej
Kolor węża nie dotyczy ( oplot nierdzewny )

Opis

Wąż PTFE DN16 karbowany -60°C do +260°C 83 bar

Wąż PTFE DN16 karbowany to przemysłowy przewód teflonowy przeznaczony do transportu mediów wymagających wysokiej odporności chemicznej i termicznej. Średnica wewnętrzna wynosi 16 mm (5/8"), a ciśnienie robocze 83 bar. Karbowany rdzeń z politetrafluoroetylenu (PTFE) zwiększa podatność na zginanie, natomiast zewnętrzny oplot ze stali nierdzewnej AISI 304 wzmacnia konstrukcję. Zakres temperatur pracy wynosi od -60°C do +260°C, z uwzględnieniem ograniczeń ciśnienia przy wysokiej temperaturze. Przewód znajduje zastosowanie w instalacjach chemicznych, technologicznych i przemysłowych, w których wymagana jest elastyczność oraz odporność na odpowiednio dobrane substancje.

Najważniejsze parametry techniczne

Rodzaj: wąż teflonowy PTFE karbowany.
Średnica wewnętrzna: 16 mm (DN16, 5/8").
Średnica zewnętrzna: 22,1 mm.
Ciśnienie robocze: 83 bar (8,3 MPa).
Temperatura pracy: od -60°C do +260°C.
Minimalny promień gięcia: 51 mm.
Materiał rdzenia: politetrafluoroetylen (PTFE).
Wzmocnienie: pojedynczy oplot ze stali nierdzewnej AISI 304.
Współczynnik bezpieczeństwa: 4:1.
Masa jednostkowa: 0,3269 kg/m.
Kod katalogowy: GCEV15-9B01.
Jednostka sprzedaży: metr bieżący.

Zastosowanie węża PTFE DN16 w przemyśle

Ze względu na szeroki zakres temperatur oraz odporność PTFE na wiele substancji chemicznych wąż DN16 karbowany znajduje zastosowanie w przemyśle chemicznym, produkcyjnym i przetwórczym. Może być wykorzystywany do przesyłania pary wodnej, klejów, farb, rozpuszczalników, olejów, paliw, barwników oraz odpowiednio dobranych substancji chemicznych i spożywczych. Karbowana konstrukcja ułatwia wykonywanie elastycznych połączeń pomiędzy urządzeniami i prowadzenie przewodu w ograniczonej przestrzeni montażowej.

Przewód może pracować w instalacjach dozujących, układach przesyłowych, urządzeniach produkcyjnych i wybranych systemach hydraulicznych. Przy transportowaniu pary wodnej należy potwierdzić dopuszczalne ciśnienie i temperaturę kompletnego zespołu. Bezpośredni kontakt z żywnością wymaga sprawdzenia odpowiednich dopuszczeń konkretnego przewodu, końcówek i uszczelnień.

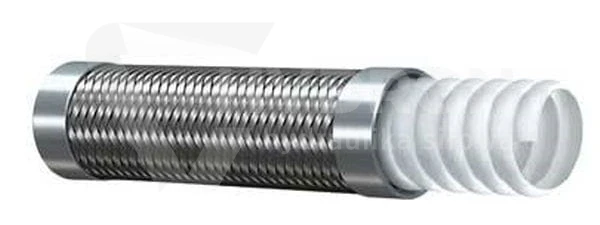

Karbowany rdzeń PTFE i odporność chemiczna

Politetrafluoroetylen, znany również jako teflon, wyróżnia się odpornością na wiele kwasów, zasad, rozpuszczalników, olejów i paliw. Materiał wykazuje także odporność na promieniowanie UV, tlen i ozon. Dzięki tym właściwościom węże PTFE mogą być stosowane tam, gdzie tradycyjne przewody gumowe nie zapewniają wymaganej odporności chemicznej lub temperaturowej.

Karbowana powierzchnia rdzenia zwiększa podatność przewodu na zginanie. Minimalny promień gięcia wynosi 51 mm, co ułatwia prowadzenie węża na łukach. W porównaniu z wersjami gładkimi karbowanie może jednak powodować większe opory przepływu. Przy doborze należy uwzględnić długość przewodu, lepkość medium i wymagane natężenie przepływu.

Odporność chemiczna PTFE nie obejmuje wszystkich substancji. Wyjątkami są między innymi fluor gazowy, stopione metale alkaliczne, trójfluorek chloru oraz dwufluorek tlenu. W przypadku nietypowych mediów należy potwierdzić zgodność materiałową całego zespołu wężowego.

Oplot ze stali nierdzewnej AISI 304

Zewnętrzny oplot ze stali nierdzewnej AISI 304 ogranicza odkształcenia rdzenia PTFE podczas pracy pod ciśnieniem i zapewnia dodatkową ochronę mechaniczną. Stal nierdzewna wykazuje odporność na korozję w wielu środowiskach przemysłowych. Przy kontakcie z agresywnymi substancjami należy jednak osobno sprawdzić odporność oplotu, końcówek i uszczelnień.

Ciśnienie robocze 83 bar i temperatura do +260°C

Nominalne ciśnienie robocze węża wynosi 83 bar, a zakres temperatur pracy od -60°C do +260°C. Przy temperaturze powyżej +120°C dopuszczalne ciśnienie należy obniżyć zgodnie z charakterystyką temperaturową przewodu. Wartości 83 bar nie można automatycznie przyjmować dla całego zakresu temperatur. Przed eksploatacją w wysokiej temperaturze konieczne jest potwierdzenie dopuszczalnego ciśnienia dla określonych warunków pracy.

Współczynnik bezpieczeństwa wynosi 4:1 i nie oznacza możliwości pracy przy ciśnieniu czterokrotnie wyższym od nominalnego. Parametry kompletnego przewodu mogą być dodatkowo ograniczone przez zastosowane końcówki, tulejki zaciskowe oraz rodzaj transportowanego medium.

Dobór końcówek i prawidłowy montaż

Wąż PTFE DN16 karbowany może być wykorzystywany do wykonywania przewodów z zakuwanymi końcówkami. Należy stosować końcówki i tulejki przeznaczone do konkretnej konstrukcji karbowanego węża PTFE. Parametry zaciskania muszą odpowiadać zastosowanym komponentom i wymaganiom ciśnieniowym instalacji.

Podczas montażu należy unikać skręcania, rozciągania oraz zaginania przewodu poniżej promienia 51 mm. Nie należy automatycznie stosować ustawień zakuwania przeznaczonych do węży gumowych lub PTFE gładkich. Gotowy zespół powinien zostać sprawdzony pod kątem szczelności oraz zgodności z wymaganiami instalacji.

Dlaczego warto wybrać wąż PTFE DN16 karbowany?

Ciśnienie robocze 83 bar.
Temperatura pracy od -60°C do +260°C.
Średnica wewnętrzna 16 mm (DN16, 5/8").
Karbowana konstrukcja zwiększająca podatność na zginanie.
Minimalny promień gięcia 51 mm.
Odporność PTFE na wiele substancji chemicznych.
Wzmocnienie oplotem ze stali nierdzewnej AISI 304.
Sprzedaż na metry bieżące.

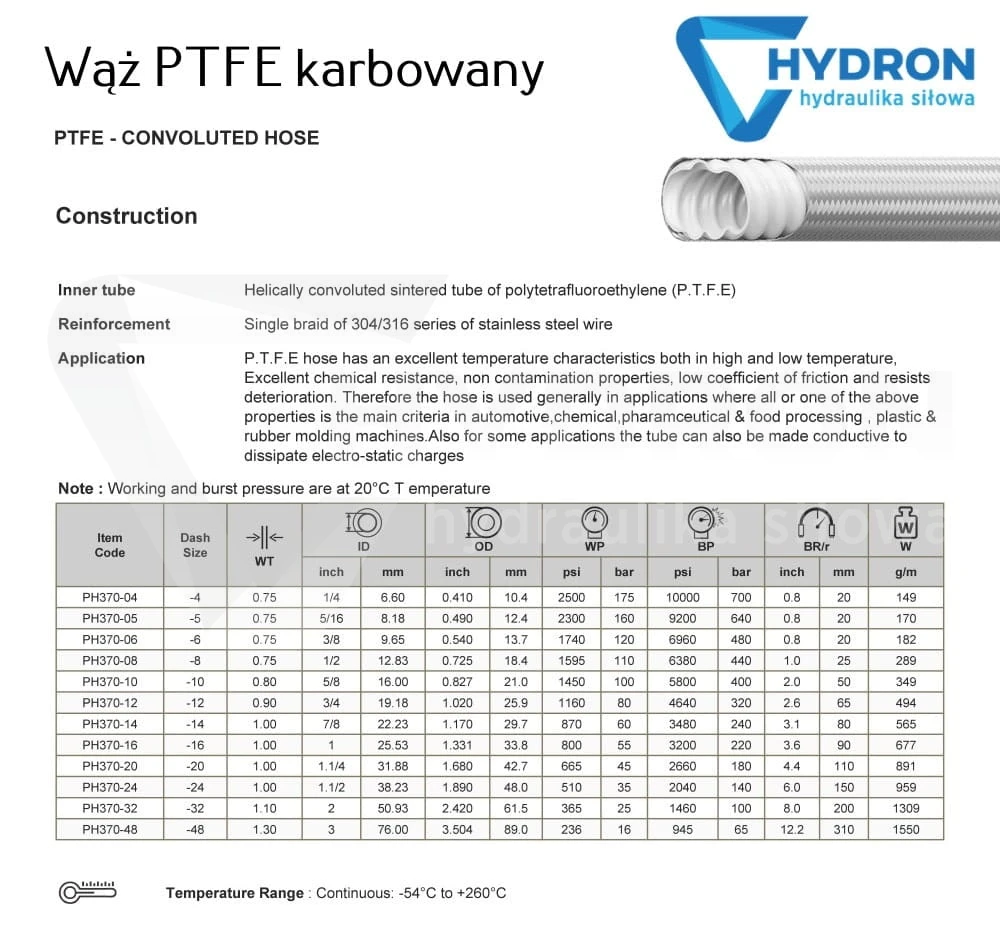

Specyfikacja techniczna

Parametr	Wartość
Rodzaj węża	PTFE karbowany
Średnica wewnętrzna	16 mm (DN16, 5/8")
Średnica zewnętrzna	22,1 mm
Ciśnienie robocze	83 bar (8,3 MPa)
Temperatura pracy	-60°C do +260°C
Minimalny promień gięcia	51 mm
Rdzeń	PTFE karbowany
Oplot	Stal nierdzewna AISI 304
Współczynnik bezpieczeństwa	4:1
Masa jednostkowa	0,3269 kg/m
Kod katalogowy	GCEV15-9B01

Najczęściej zadawane pytania (FAQ)

Jakie ciśnienie robocze ma wąż PTFE DN16 karbowany?

Nominalne ciśnienie robocze wynosi 83 bar. Przy wysokiej temperaturze należy sprawdzić odpowiednie ograniczenie ciśnienia dla rzeczywistych warunków pracy.

Jaki jest minimalny promień gięcia węża DN16?

Minimalny promień gięcia wynosi 51 mm. Karbowana konstrukcja ułatwia prowadzenie przewodu na łukach, jednak nie należy przekraczać dopuszczalnych ograniczeń montażowych.

Czy wąż PTFE DN16 nadaje się do pary wodnej?

Takie zastosowanie wymaga potwierdzenia dopuszczalnego ciśnienia i temperatury dla kompletnego zespołu oraz zgodności zastosowanych końcówek i uszczelnień.

Czy wąż można stosować do farb, klejów i rozpuszczalników?

PTFE charakteryzuje się odpornością na wiele takich substancji. Przed zastosowaniem należy sprawdzić kompatybilność konkretnego medium z materiałami przewodu i elementów przyłączeniowych.

Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek ( ilość w rolce? zadaj pytanie sprzedającemu) cena za 1 mb.
