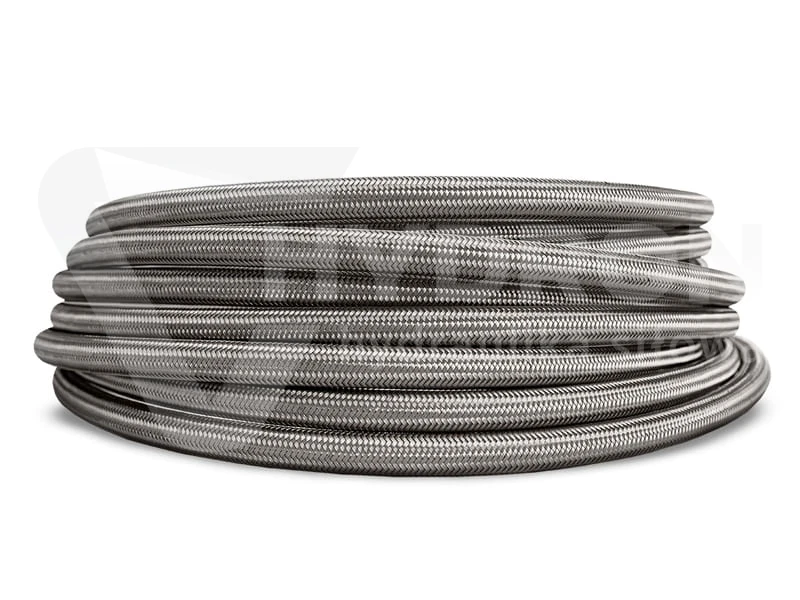

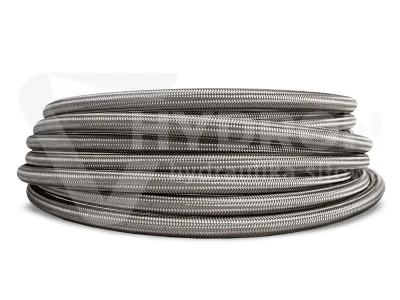

Wąż PTFE DN13 karbowany (-60°C+260°C)103bar

Przejdź do sekcji Opinie

96,97 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 13 mm = DN13 (1/2")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania PTFE ( teflon )
Typ węża / wzmocnienia oplot ze stali nierdzewnej
Ciśnienie robocze węża 103 bar
Temperatura pracy węża -60ºC do +260ºC
Mocowanie końcówki zakucie na prasie hydraulicznej
Kolor węża nie dotyczy ( oplot nierdzewny )

Opis

Wąż PTFE DN13 karbowany -60°C do +260°C 103 bar

Wąż PTFE DN13 karbowany to przemysłowy przewód teflonowy przeznaczony do transportu odpowiednio dobranych substancji chemicznych i mediów technologicznych. Ciśnienie robocze wynosi 103 bar, a zakres temperatur pracy obejmuje wartości od -60°C do +260°C. Karbowany rdzeń z politetrafluoroetylenu (PTFE) zapewnia odporność na wiele substancji chemicznych oraz zwiększa podatność przewodu na zginanie. Zewnętrzny oplot ze stali nierdzewnej wzmacnia konstrukcję podczas pracy pod ciśnieniem. Wąż może być wykorzystywany w instalacjach przemysłowych wymagających elastycznych połączeń, odporności termicznej i chemicznej. Przy podwyższonej temperaturze należy uwzględnić ograniczenia dopuszczalnego ciśnienia roboczego.

Parametry techniczne węża PTFE DN13

Rodzaj: wąż teflonowy PTFE karbowany.
Średnica nominalna: DN13 (1/2").
Średnica wewnętrzna według specyfikacji technicznej: 12 mm.
Średnica zewnętrzna: 18,8 mm.
Ciśnienie robocze: 103 bar (10,3 MPa).
Temperatura pracy: od -60°C do +260°C.
Minimalny promień gięcia: 25 mm.
Materiał rdzenia: politetrafluoroetylen (PTFE).
Konstrukcja: karbowana warstwa wewnętrzna.
Wzmocnienie: oplot ze stali nierdzewnej.
Współczynnik bezpieczeństwa: 4:1.
Masa jednostkowa: 0,2804 kg/m.
Mocowanie końcówek: zakuwanie odpowiednio dobranych elementów.
Jednostka sprzedaży: metr bieżący.

Zastosowanie węża PTFE DN13 w przemyśle

Dzięki szerokiemu zakresowi temperatur oraz odporności PTFE na wiele substancji chemicznych wąż karbowany DN13 znajduje zastosowanie w przemyśle chemicznym, produkcyjnym i przetwórczym. Może być wykorzystywany do przesyłania pary wodnej, klejów, farb, rozpuszczalników, olejów, paliw, barwników oraz odpowiednio dobranych substancji chemicznych i spożywczych. Karbowana konstrukcja umożliwia wykonywanie elastycznych połączeń pomiędzy urządzeniami i elementami instalacji.

Przewód może być stosowany w instalacjach dozowania, układach przesyłowych oraz urządzeniach technologicznych. Przy transportowaniu pary wodnej należy potwierdzić dopuszczalne parametry ciśnienia i temperatury kompletnego zespołu. Bezpośredni kontakt z żywnością wymaga dodatkowego potwierdzenia odpowiednich dopuszczeń konkretnego wyrobu, końcówek oraz uszczelnień.

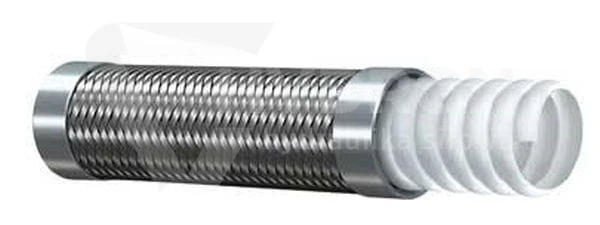

Karbowany rdzeń PTFE i odporność chemiczna

Politetrafluoroetylen, znany również jako teflon, wyróżnia się odpornością na wiele kwasów, zasad, rozpuszczalników oraz produktów ropopochodnych. Materiał jest także odporny na promieniowanie UV, tlen i ozon. Dzięki tym właściwościom przewody PTFE znajdują zastosowanie w instalacjach, w których tradycyjne węże gumowe mogą nie zapewniać wymaganej odporności chemicznej lub temperaturowej.

Karbowany rdzeń ma pofałdowaną powierzchnię, która zwiększa podatność przewodu na zginanie. Minimalny promień gięcia wynosi 25 mm. Taka konstrukcja ułatwia prowadzenie węża w miejscach o ograniczonej przestrzeni montażowej. Jednocześnie karbowana powierzchnia wewnętrzna może zwiększać opory przepływu w porównaniu z przewodami gładkimi.

Odporność chemiczna PTFE nie obejmuje wszystkich substancji. Szczególnej ostrożności wymagają między innymi fluor gazowy, stopione metale alkaliczne, trójfluorek chloru i dwufluorek tlenu. Przed zastosowaniem węża do nietypowych mediów należy potwierdzić zgodność chemiczną całego zespołu.

Wzmocnienie oplotem ze stali nierdzewnej

Zewnętrzny oplot ze stali nierdzewnej ogranicza odkształcenia rdzenia PTFE podczas pracy pod ciśnieniem oraz zapewnia dodatkową ochronę mechaniczną. Wzmocnienie umożliwia uzyskanie ciśnienia roboczego 103 bar. Przy stosowaniu węża w agresywnym środowisku należy osobno sprawdzić odporność oplotu na warunki zewnętrzne, ponieważ może ona różnić się od odporności chemicznej rdzenia PTFE.

Ciśnienie robocze 103 bar i temperatura do +260°C

Nominalne ciśnienie robocze węża PTFE DN13 karbowanego wynosi 103 bar. Przewód jest przeznaczony do pracy w zakresie temperatur od -60°C do +260°C. Przy podwyższonej temperaturze dopuszczalne ciśnienie może wymagać obniżenia, dlatego wartości 103 bar nie należy automatycznie przyjmować dla całego zakresu temperaturowego.

Współczynnik bezpieczeństwa wynosi 4:1 i nie oznacza możliwości eksploatacji przy ciśnieniu wyższym od nominalnego ciśnienia roboczego. Przy doborze do instalacji należy uwzględnić również parametry zastosowanych końcówek, tulejek i uszczelnień.

Wąż PTFE karbowany a gładki

Wersja karbowana wyróżnia się większą podatnością na zginanie niż wiele porównywalnych przewodów PTFE o gładkim rdzeniu. Wąż gładki może natomiast zapewniać korzystniejsze warunki przepływu i łatwiejsze czyszczenie powierzchni wewnętrznej. Wybór konstrukcji zależy od warunków montażowych, rodzaju medium i parametrów instalacji.

W ofercie dostępny jest również wąż PTFE DN13 gładki 161 bar. Oba warianty różnią się konstrukcją i ciśnieniem roboczym. Przed zamianą należy porównać wymiary, promień gięcia, wymagania przepływowe oraz kompatybilność końcówek.

Dobór końcówek i prawidłowy montaż

Wąż PTFE DN13 karbowany może być wykorzystywany do wykonywania przewodów z zakuwanymi końcówkami. Do montażu należy stosować tulejki i końcówki przeznaczone do konkretnej konstrukcji karbowanego węża PTFE. Parametry zaciskania powinny odpowiadać zastosowanym komponentom i zapewniać wymaganą szczelność gotowego połączenia.

Podczas instalacji należy unikać skręcania, rozciągania i zaginania przewodu poniżej minimalnego promienia 25 mm. Nie należy automatycznie stosować parametrów zakuwania przeznaczonych do węży gumowych lub gładkich przewodów PTFE. Gotowy zespół powinien zostać sprawdzony pod kątem szczelności oraz przydatności do planowanych warunków pracy.

Dlaczego warto wybrać wąż PTFE DN13 karbowany?

Nominalne ciśnienie robocze 103 bar.
Temperatura pracy od -60°C do +260°C.
Rozmiar handlowy DN13 (1/2").
Karbowana konstrukcja zwiększająca podatność na zginanie.
Minimalny promień gięcia 25 mm.
Odporność PTFE na wiele substancji chemicznych i rozpuszczalników.
Wzmocnienie oplotem ze stali nierdzewnej.
Możliwość wykonywania przewodów z zakuwanymi końcówkami.

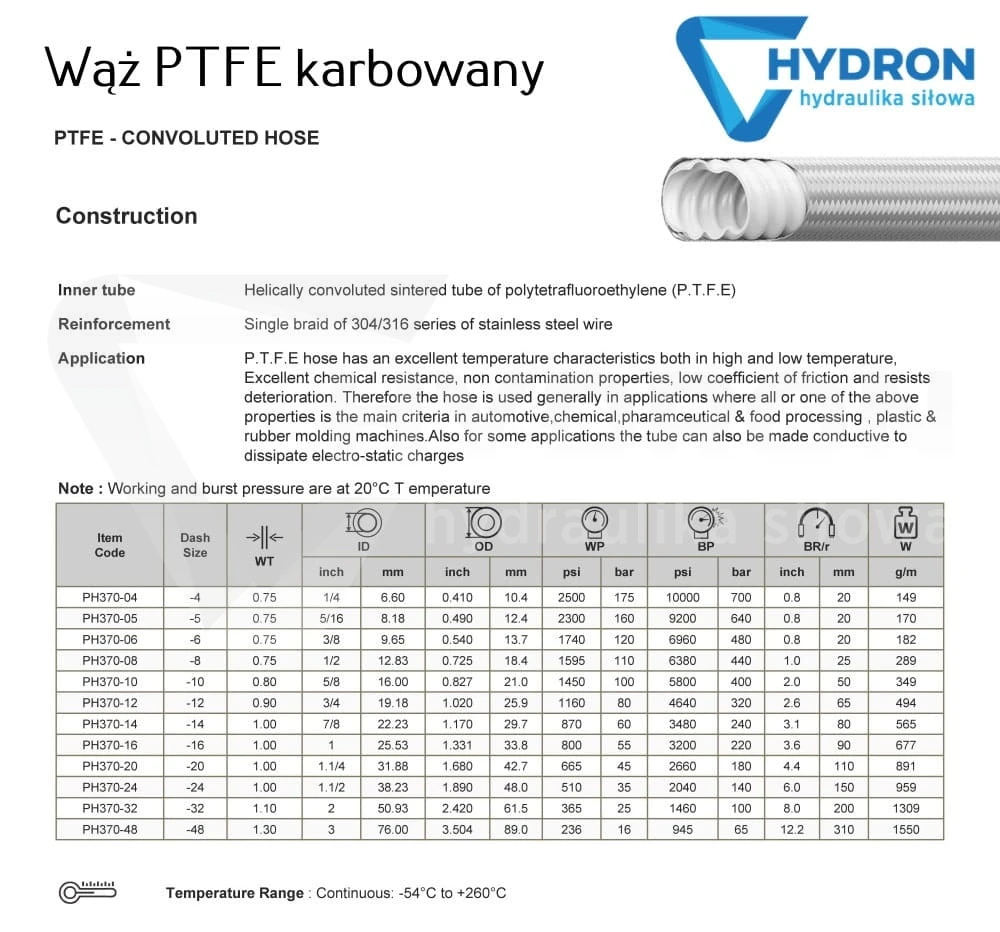

Specyfikacja techniczna

Parametr	Wartość
Typ węża	PTFE karbowany
Rozmiar handlowy	DN13 (1/2")
Średnica wewnętrzna katalogowa	12 mm
Średnica zewnętrzna	18,8 mm
Ciśnienie robocze	103 bar
Temperatura pracy	-60°C do +260°C
Minimalny promień gięcia	25 mm
Materiał rdzenia	Politetrafluoroetylen (PTFE)
Wzmocnienie	Oplot ze stali nierdzewnej
Współczynnik bezpieczeństwa	4:1
Masa jednostkowa	0,2804 kg/m
Kod katalogowy	GCEV12-8B01

Najczęściej zadawane pytania (FAQ)

Jakie ciśnienie robocze ma wąż PTFE DN13 karbowany?

Nominalne ciśnienie robocze wynosi 103 bar. Przy podwyższonej temperaturze należy sprawdzić odpowiednie ograniczenia ciśnienia dla rzeczywistych warunków eksploatacji.

Jaki jest minimalny promień gięcia węża?

Minimalny promień gięcia wynosi 25 mm. Przewód należy montować bez nadmiernego zaginania i skręcania.

Czy wąż PTFE DN13 można stosować do pary wodnej?

Takie zastosowanie wymaga potwierdzenia dopuszczalnego ciśnienia i temperatury kompletnego zespołu, a także zgodności końcówek i uszczelnień z warunkami pracy.

Czy wąż nadaje się do farb, klejów i rozpuszczalników?

PTFE charakteryzuje się odpornością na wiele takich substancji. Przed zastosowaniem należy sprawdzić kompatybilność konkretnego medium z materiałami przewodu i końcówek.

Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek ( ilość w rolce? zadaj pytanie sprzedającemu) cena za 1 mb.
