Węże hydrauliczne 1SN - jednooplotowe EN 853

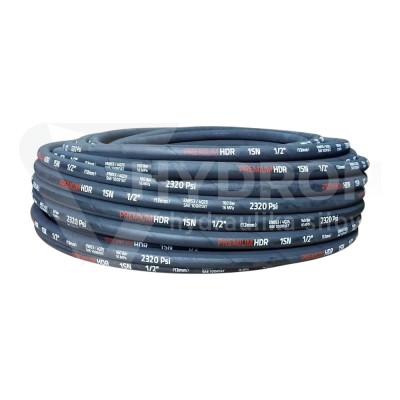

Wąż Premium 1SN

Węże z jednym oplotem stalowym 1SN

Jedna z najpopularniejszych kategorii węży hydraulicznych. Węże hydrauliczne 1SN ( jednooplotowe ) Węże mogą być stosowane nie tylko do przesyłu wszelkiego typu rodzaju olejów/płynów hydraulicznych ale również do przesyłu powietrza lub innych mediów. Odporność węży znajdą Państwo w tabeli odporności chemicznej węży pod kolumną NBR ( guma NBR z której wykonany jest wąż ) Jeżeli szukają Państwo węży o wyższym ciśnieniu roboczym i rozrywającym zachęcamy do zapoznania się z wężami dwuoplotowymi 2SN. Cechy charakterystyczne węzy 1SN : Węże wykonane zgodnie z normami : DIN EN 853 1SN / TS 6387 EN 853 1SN, SAE 100 R1 AT-R1 / ISO 1436: 2009, ISO 1307 / EN 1804-3, ISO 6805 / EN 13463-1.

Budowa węży jednooplotowych

Warstwa wewnętrzna węża jednoplotowego wykonana jest z gumy barwy czarnej z kauczuku syntetycznego (odpornej na działanie olejów i wody). Warstwa zewnętrzna wykonana jest z gumy barwy czarnej z  z kauczuku syntetycznego (odpornej na ścieranie, działanie olejów, warunków atmosferycznych i ozonu). Węże 1SN posiadają wzmocnienie z jednego oplotu drutu stalowego o wysokiej wytrzymałości. Temperatura pracy węża : od -40°C do +100°C Krótkotrwale do +125°C. Węże hydrauliczne 1SN przeznaczone są do - płynów hydraulicznych zgodnych z ISO 6743-4, z wyjątkiem HFD R, HFD S, HFD T (od -40C do +100C), - roztworów wodnych (od -40°C do +70°C), - wody (od 0°C do +70°C), - sprężonego powietrza (od 0°C do +80°C). Węże nie są przeznaczone do płynów zawierających olej rycynowy i estry.

Zastosowanie węży z jednym oplotem stalowym

Węże z jednym oplotem stalowym znajdują zastosowanie w mało wymagających maszynach - maszynach o niskim ciśnieniu pracy. Węże 1SN stosowane są przede wszystkim w rolnictwie, podnośnikach koszowych itd - wszędzie tam, gdzie stosowane są stosunkowo niskie ciśnienia robocze. Zakres pracy ciśnień uzależniony jest od średnicy węża i oscyluje w zakresie od 225 bar maksymalnie do 40 bar ( im mniejszy rozmiar węża tym większe ciśnienie pracy )  Tego typu ciśnienia występują głównie we wszelkiego typu maszynach rolniczych ( rolnictwo ) oraz innych. Węże hydrauliczne SAE 100R1AT znajdują zastosowanie w różnych sektorach przemysłowych, w tym: Hydraulika mobilna – maszyny budowlane, dźwigi, ładowarki, wózki widłowe. Maszyny rolnicze – ciągniki, kombajny, opryskiwacze. Przemysł ciężki – prasy hydrauliczne, linie produkcyjne. Układy hydrauliczne w pojazdach specjalistycznych – wozy strażackie, pojazdy górnicze, dźwigi.

Węże hydrauliczne zgodne z normą SAE 100R1AT

Czym jest norma SAE 100R1AT ? SAE 100R1AT to standard określający wymagania techniczne dla jednooplotowych węży hydraulicznych z oplotem stalowym, stosowanych w układach hydrauliki siłowej. Norma ta została opracowana przez Society of Automotive Engineers (SAE) i jest powszechnie stosowana w przemyśle hydraulicznym na całym świecie. Węże zgodne z tą normą są przeznaczone do pracy pod średnim ciśnieniem i znajdują szerokie zastosowanie w układach hydraulicznych maszyn rolniczych, budowlanych, przemysłowych oraz transportowych.

Budowa węża SAE 100R1AT

Wąż hydrauliczny spełniający normę SAE 100R1AT składa się z trzech warstw: Warstwa wewnętrzna – wykonana z odpornej na oleje syntetycznej gumy, zapewniająca szczelność i odporność chemiczną na płyny hydrauliczne. Wzmocnienie – jedna warstwa stalowego oplotu, nadająca wężowi wytrzymałość na wysokie ciśnienie i elastyczność. Warstwa zewnętrzna – odporna na ścieranie, warunki atmosferyczne oraz działanie ozonu, co zwiększa trwałość węża w trudnych warunkach eksploatacyjnych.

Specyfikacja techniczna normy SAE 100R1AT : Norma określa szczegółowe parametry węży hydraulicznych, w tym: Zakres ciśnień roboczych: od 4,0 MPa (40 bar) do 22,5 MPa (225 bar) w zależności od średnicy węża. Zakres temperatury pracy: od -40°C do +100°C (dla standardowych olejów hydraulicznych na bazie ropy naftowej). Średnice nominalne: od 3/16” (DN 5) do 2” (DN 50). Minimalny promień gięcia: określony w zależności od średnicy, zapewniający elastyczność i odporność na zginanie. Konstrukcja: jedna warstwa stalowego oplotu (co odróżnia ją od SAE 100R2AT, który ma dwie warstwy oplotu).

Węże hydrauliczne EN 853 1SN, standard dla węży hydraulicznych

Norma EN 853 określa wymagania dotyczące węży hydraulicznych o konstrukcji wzmocnionej oplotem stalowym, stosowanych w układach hydrauliki siłowej. Jest to europejski standard, który definiuje parametry techniczne, wytrzymałościowe i użytkowe dla węży pracujących pod wysokim ciśnieniem. Zakres normy EN 853 : Norma ta obejmuje węże hydrauliczne o jednej lub dwóch warstwach oplotu stalowego, stosowane w systemach hydraulicznych do przesyłu oleju hydraulicznego i innych mediów. Węże spełniające wymagania tej normy są powszechnie używane w maszynach przemysłowych, budowlanych, rolniczych oraz pojazdach specjalistycznych. Gdzie stosuje się węże zgodne z EN 853 ? Węże hydrauliczne spełniające normę EN 853 są szeroko wykorzystywane w:  1) Układach hydraulicznych maszyn rolniczych i budowlanych, 2) Instalacjach przemysłowych wymagających wysokiego ciśnienia, 3) Systemach hydraulicznych pojazdów specjalistycznych, 4) Maszynach wykorzystywanych w transporcie i logistyce.

Podział węży według normy EN 853

Norma EN 853 dzieli węże hydrauliczne na dwie główne klasy: EN 853 1SN – wąż z jednym stalowym oplotem, przeznaczony do średnich i wysokich ciśnień roboczych, EN 853 2SN – wąż z dwoma stalowymi oplotami, zapewniający wyższą odporność na ciśnienie i intensywną eksploatację.

Najważniejsze wymagania normy EN 853 1SN

Węże zgodne z EN 853 muszą spełniać rygorystyczne normy dotyczące: ✔ Ciśnienia roboczego i próbnego – określone wartości ciśnienia, które wąż musi wytrzymać bez ryzyka uszkodzenia, ✔ Promienia gięcia – minimalna wartość, przy której wąż zachowuje pełną drożność i elastyczność, ✔ Odporności na temperaturę – węże muszą wytrzymać szeroki zakres temperatur, zwykle od -40°C do +100°C, ✔ Wytrzymałości mechanicznej – odporność na ścieranie, zginanie oraz działanie olejów hydraulicznych.

Dlaczego warto wybierać węże zgodne z EN 853 ?

Wybierając węże hydrauliczne zgodne z normą EN 853, masz pewność, że stosujesz sprawdzone i trwałe rozwiązania, dostosowane do wymagających warunków pracy. ✔ Gwarancja jakości i bezpieczeństwa – zgodność z normą oznacza, że węże przeszły rygorystyczne testy i spełniają standardy europejskie, ✔ Długa żywotność – wytrzymała konstrukcja zapewnia odporność na ekstremalne warunki pracy, ✔ Szeroki zakres zastosowań – odpowiednie do wielu branż, w tym budownictwa, rolnictwa i przemysłu ciężkiego.

Przewody hydrauliczne bez zawartości silikonu (LABS-free / PWIS-free)

W HYDRON oferujemy również węże hydrauliczne i przewody przemysłowe dostępne z oświadczeniem LABS-free / PWIS-free (Silicone-Free). To rozwiązanie przeznaczone dla branż, w których nawet śladowe ilości silikonu mogą negatywnie wpływać na procesy lakiernicze i jakość powłok. Jeżeli chcesz dowiedzieć się, czym jest standard LABS-free, kiedy jest wymagany oraz jak zamówić przewody z odpowiednią dokumentacją.
