WĘŻE HYDRAULICZNE 2SN (DWUOPLOTOWE)

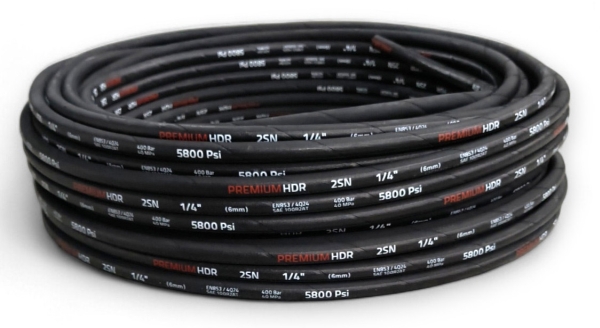

Wąż Premium 2SN

Co to jest wąż hydrauliczny 2SN ?

Wąż hydrauliczny 2SN to jeden z najbardziej popularnych typów węży stosowanych w hydraulice siłowej. Charakteryzuje się konstrukcją o podwójnym oplocie z drutu stalowego, co zapewnia mu wyjątkową wytrzymałość na wysokie ciśnienia oraz doskonałą elastyczność. Wewnętrzna warstwa wykonana jest z gumy syntetycznej odpornej na oleje hydrauliczne, natomiast zewnętrzna powłoka chroni przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi. Norma wykonania węża : Węże wysokociśnieniowe 2SN PREMIUM ( dwa oploty stalowe ). Węże wykonane według norm : Normy: DIN EN 853 2SN / TS 6387 / EN 853 2SN, SAE 100 R2 A / ISO 1436: 2009 / ISO 1307, PN-G-32010 / PN-EN ISO 8030 / PN-EN 13463, PN-EN 1804-3+A1 / PN-EN ISO 4413.

Budowa węża dwuoplotowego :

Warstwa wewnętrzna wykonana z gumy barwy czarnej z kauczuku syntetycznego odpornej na działanie olejów i wody. Warstwa zewnętrzna wykonana z gumy barwy czarnej z kauczuku syntetycznego odporna na ścieranie, działanie olejów, warunków atmosferycznych i ozonu.  Węże dwuoplotowe posiadają wzmocnienie w postaci dwóch oplotów drutu stalowego o wysokiej wytrzymałości. Węże mogą być stosowane do: - płynów hydraulicznych zgodnych z ISO 6743-4, z wyjątkiem HFD R, HFD S, HFD T (od -40C do +100C), - roztworów wodnych (od -40°C do +70°C), - wody (od 0°C do +70°C), - sprężonego powietrza (od 0°C do +80°C). Węże nie są przeznaczone do płynów zawierających olej rycynowy i estry.  Temperatura pracy  : Węże przeznaczone do pracy w temperaturze od -40°C do +100°C Krótkotrwale do +125°C. Ciśnienie pracy węży 2SN jest większe niż węże z jednym oplotem ( 1SN ) stąd też węże z tej grupy należą w chwili obecnej do najpopularniej stosowanych we wszelkiego rodzaju maszynach i urządzeń opartych na hydraulice siłowej.

Wykonanie węzy 2SN zgodnie z normą EN853

Norma EN 853 dotyczy węży hydraulicznych, które są wykorzystywane w systemach hydrauliki siłowej do transportu cieczy pod wysokim ciśnieniem. Jest to europejska norma określająca wymagania techniczne, w tym wymiary, konstrukcję, właściwości i testowanie węży hydraulicznych. Węże te zazwyczaj są wykonane z gumy i wzmocnione oplotem stalowym, co pozwala im wytrzymywać wysokie ciśnienia robocze. Norma EN 853 obejmuje cztery główne typy węży hydraulicznych, które są klasyfikowane w zależności od liczby oplotów i ich zdolności do pracy w różnych warunkach ciśnieniowych: EN 853 1SN - wąż o pojedynczym oplocie stalowym; EN 853 2SN - wąż o podwójnym oplocie stalowym; EN 853 1SC - wąż o pojedynczym oplocie stalowym o zmniejszonej średnicy zewnętrznej; EN 853 2SC - wąż o podwójnym oplocie stalowym o zmniejszonej średnicy zewnętrznej. Norma ta określa również minimalne wymagania dotyczące wytrzymałości na ciśnienie, elastyczności oraz odporności na starzenie się materiału, ścieranie i działanie olejów hydraulicznych. Węże zgodne z tą normą znajdują zastosowanie w maszynach budowlanych, przemysłowych, rolniczych oraz w pojazdach specjalistycznych, gdzie wymagana jest duża wytrzymałość i niezawodność. Spełnianie wymagań normy EN 853 jest istotne dla zapewnienia bezpieczeństwa i wydajności systemów hydraulicznych, co czyni ją kluczową w przemyśle hydraulicznym.

Zastosowanie węży hydraulicznych z dwoma oplotami

Węże hydrauliczne 2SN to niezawodne rozwiązanie dla wymagających systemów, które łączą trwałość, bezpieczeństwo i wydajność. Przykładowe zastosowanie węży dwuoplotowych : maszyny budowlane; maszyny leśne; maszyny rolnicze; urządzenia przemysłowe.  Węże typu 2SN znajdują zastosowanie w szerokiej gamie urządzeń i systemów hydraulicznych, takich jak: Maszyny budowlane (koparki, ładowarki), Maszyny rolnicze (traktory, kombajny), Prasy hydrauliczne, Systemy przemysłowe i produkcyjne, Urządzenia transportowe i dźwigowe.

Węże zgodne z SAE 100R2 AT

SAE 100R2 AT to oznaczenie popularnego, dwuwarstwowego węża hydraulicznego oplotowego, stosowanego w układach wysokociśnieniowych. Ten typ węża jest zbudowany z dwóch stalowych oplotów, które zapewniają wysoką odporność na ciśnienie robocze oraz trwałość nawet w trudnych warunkach pracy. Węże SAE 100R2 AT są często wybierane w maszynach budowlanych, rolniczych, przemysłowych oraz w systemach mobilnych, gdzie kluczowa jest niezawodność i bezpieczeństwo pracy układu hydraulicznego. Węże te spełniają wymagania normy SAE, co oznacza określone parametry dotyczące ciśnienia, promienia gięcia i jakości wykonania. W ofercie Hydron dostępne są różne średnice oraz wersje tych węży, gotowe do szybkiej wysyłki z magazynu.

Węże hydrauliczne 2SN DIN EN 853

Węże hydrauliczne 2SN zgodne z normą DIN EN 853 to uniwersalne przewody wysokociśnieniowe przeznaczone do pracy w układach hydrauliki siłowej. Konstrukcja oparta na dwóch oplotach stalowych zapewnia wysoką odporność na ciśnienie robocze, pulsacje oraz obciążenia dynamiczne, dzięki czemu węże hydrauliczne 2SN są powszechnie stosowane w maszynach budowlanych, rolniczych i przemysłowych. W ofercie Hydron dostępne są węże hydrauliczne 2SN w wielu średnicach DN, co pozwala precyzyjnie dopasować przewód do konkretnej aplikacji.

Budowa węży hydraulicznych 2SN

Węże hydrauliczne 2SN składają się z wewnętrznej warstwy gumy syntetycznej odpornej na oleje hydrauliczne i media robocze, dwóch oplotów z drutu stalowego oraz zewnętrznej osłony gumowej chroniącej przewód przed ścieraniem, ozonem i warunkami atmosferycznymi. Taka budowa sprawia, że węże hydrauliczne 2SN zachowują elastyczność przy jednoczesnej wysokiej wytrzymałości, co ma znaczenie w instalacjach o ograniczonej przestrzeni montażowej i zmiennych warunkach pracy.

Ciśnienie robocze i zakres średnic

Ciśnienie robocze węży hydraulicznych 2SN zależy od średnicy nominalnej DN i spełnia wymagania normy DIN EN 853. Węże te osiągają wysokie wartości ciśnienia roboczego, a ciśnienie rozrywające wynosi co najmniej czterokrotność wartości roboczej. Dzięki temu węże hydrauliczne 2SN mogą być bezpiecznie stosowane w instalacjach wymagających stabilnej i długotrwałej pracy pod dużym obciążeniem.

Zastosowanie węży hydraulicznych 2SN

Węże hydrauliczne 2SN znajdują zastosowanie w zasilaniu siłowników hydraulicznych, rozdzielaczy, pomp oraz innych elementów układów hydrauliki siłowej. Są chętnie wybierane do maszyn budowlanych, sprzętu rolniczego, urządzeń przemysłowych oraz mobilnych układów hydraulicznych. Dzięki odporności na pulsacje i zmienne obciążenia węże hydrauliczne 2SN sprawdzają się w aplikacjach, gdzie niezawodność przewodu ma bezpośredni wpływ na bezpieczeństwo pracy.

Zakuwanie i kompatybilność z osprzętem

Węże hydrauliczne 2SN są przystosowane do zakuwania z wykorzystaniem standardowych końcówek hydraulicznych dostępnych w różnych typach gwintów. Prawidłowy dobór tulei zaciskowych i końcówek ma istotne znaczenie dla trwałości i szczelności połączenia. Hydron zapewnia wsparcie techniczne na etapie doboru węża hydraulicznego 2SN oraz osprzętu, co ułatwia przygotowanie kompletnego przewodu hydraulicznego.

Parametry techniczne węży 2SN

• Zakres średnic DN: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50.
• Norma: DIN EN 853 2SN
• Konstrukcja: dwa oploty stalowe
• Medium robocze: oleje hydrauliczne, emulsje wodno-olejowe
• Ciśnienie rozrywające: minimum 4x ciśnienie robocze
• Wysoka wytrzymałość: Dzięki podwójnemu oplotowi stalowemu.
• Elastyczność: Umożliwia łatwe dopasowanie do instalacji hydraulicznych.
• Odporność: Na wysokie ciśnienia, ścieranie oraz warunki atmosferyczne.
• Zakres temperatur: Zwykle od -40°C do +100°C, co pozwala na pracę w ekstremalnych warunkach.
