Zawór kartridżowy2-drożny SAROIT TSV-08-2NCP 06/25

Przejdź do sekcji Opinie

736,77 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

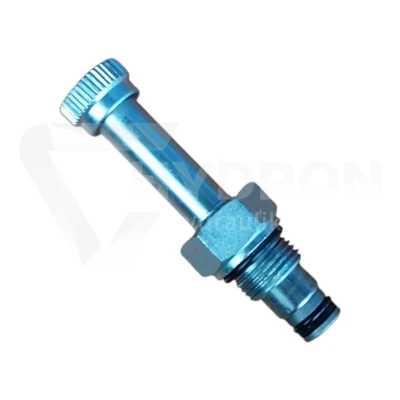

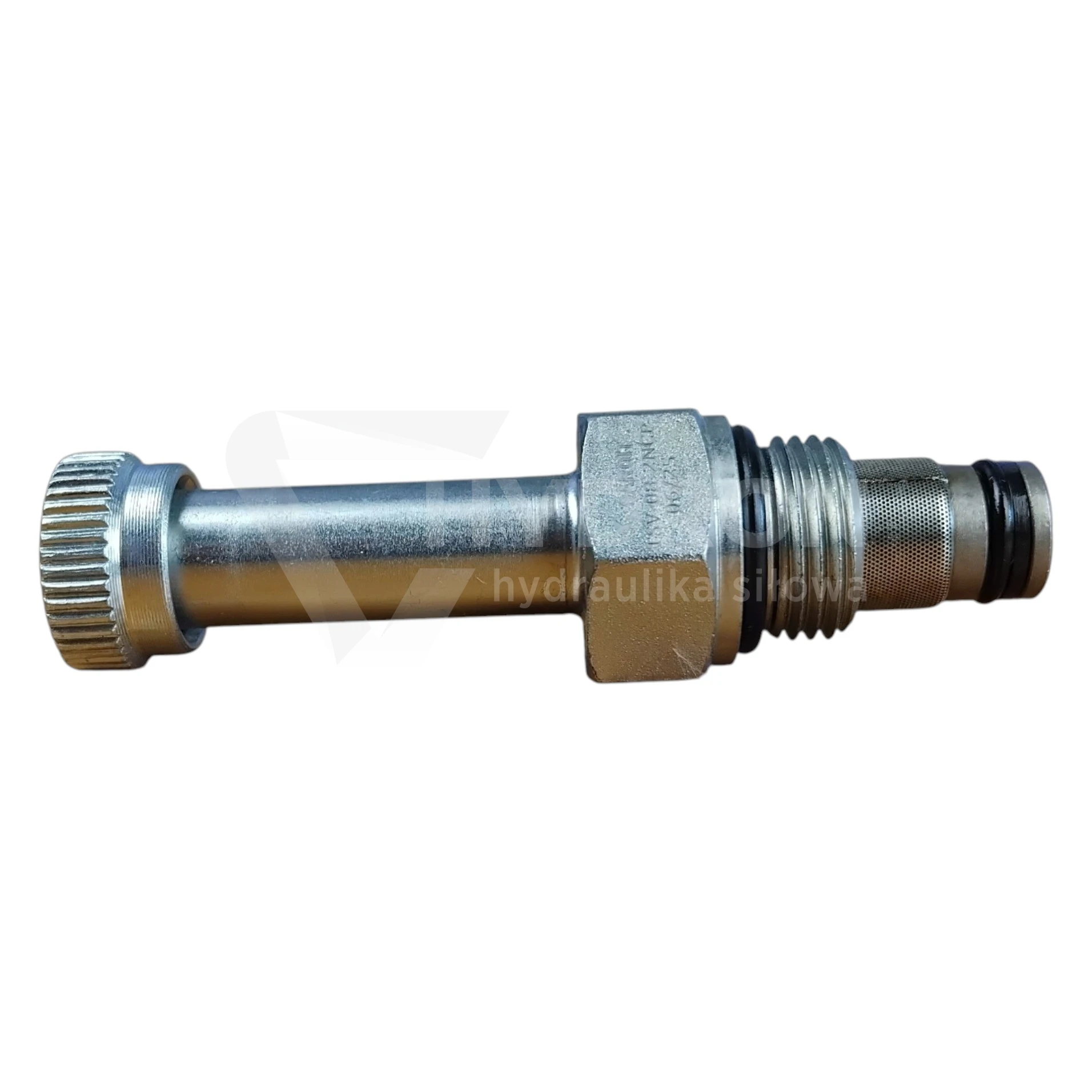

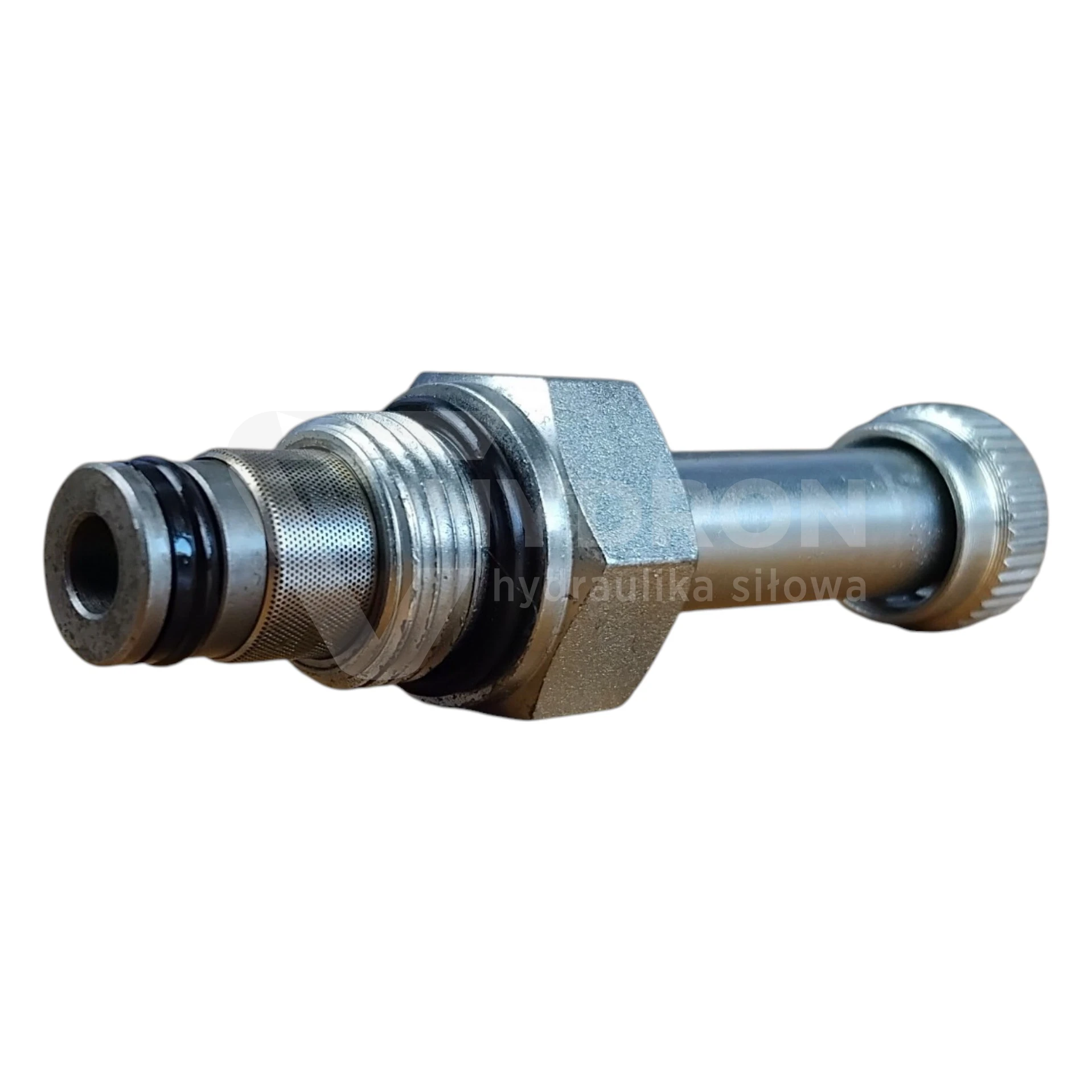

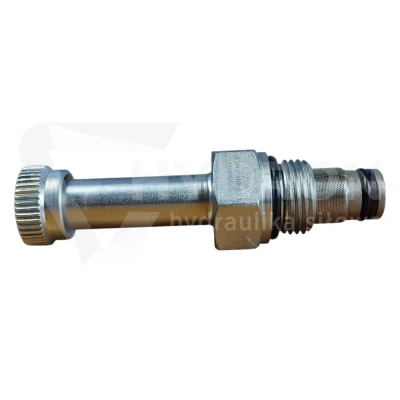

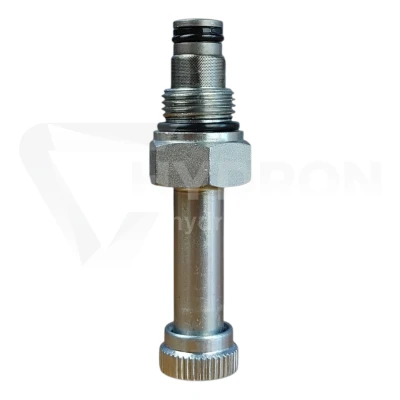

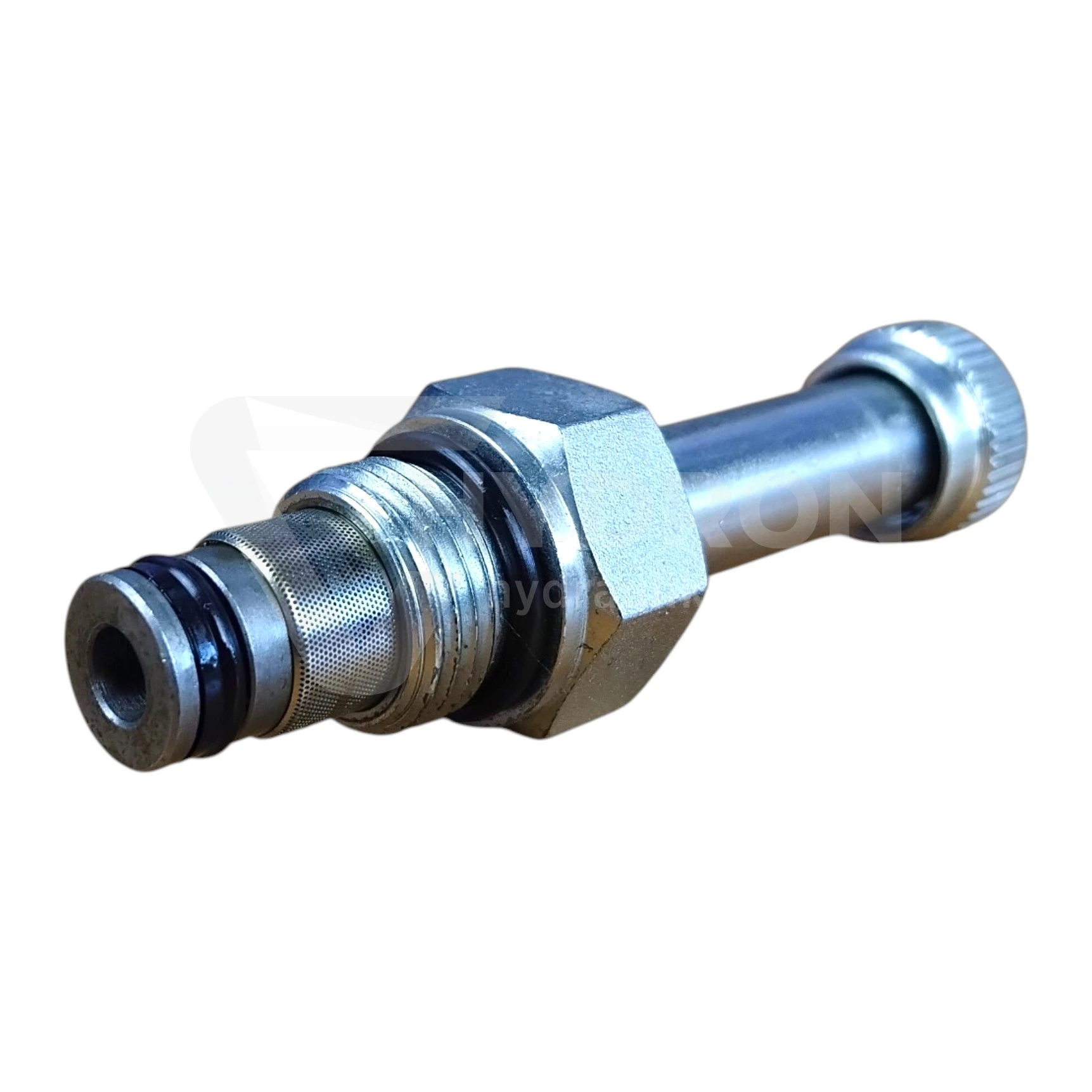

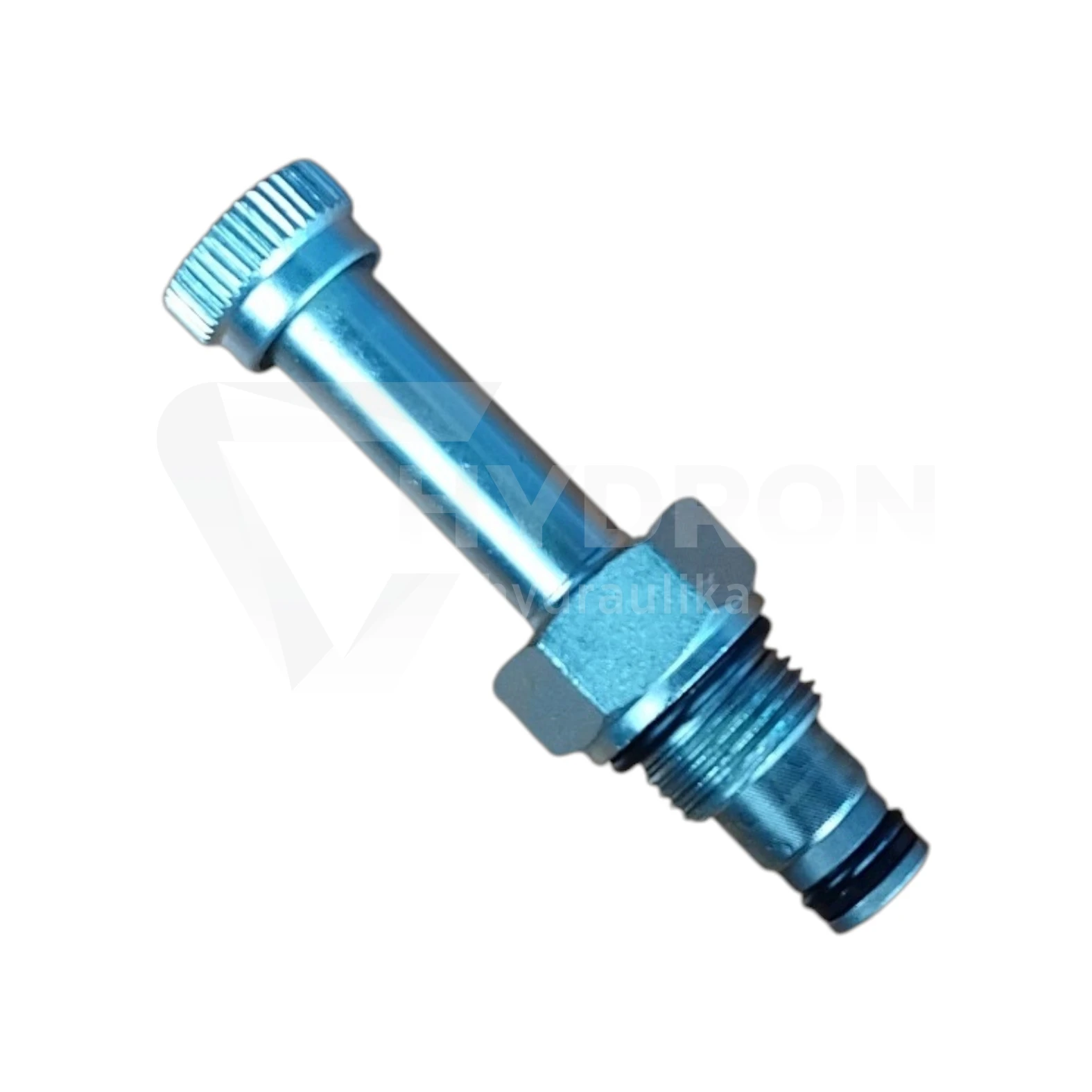

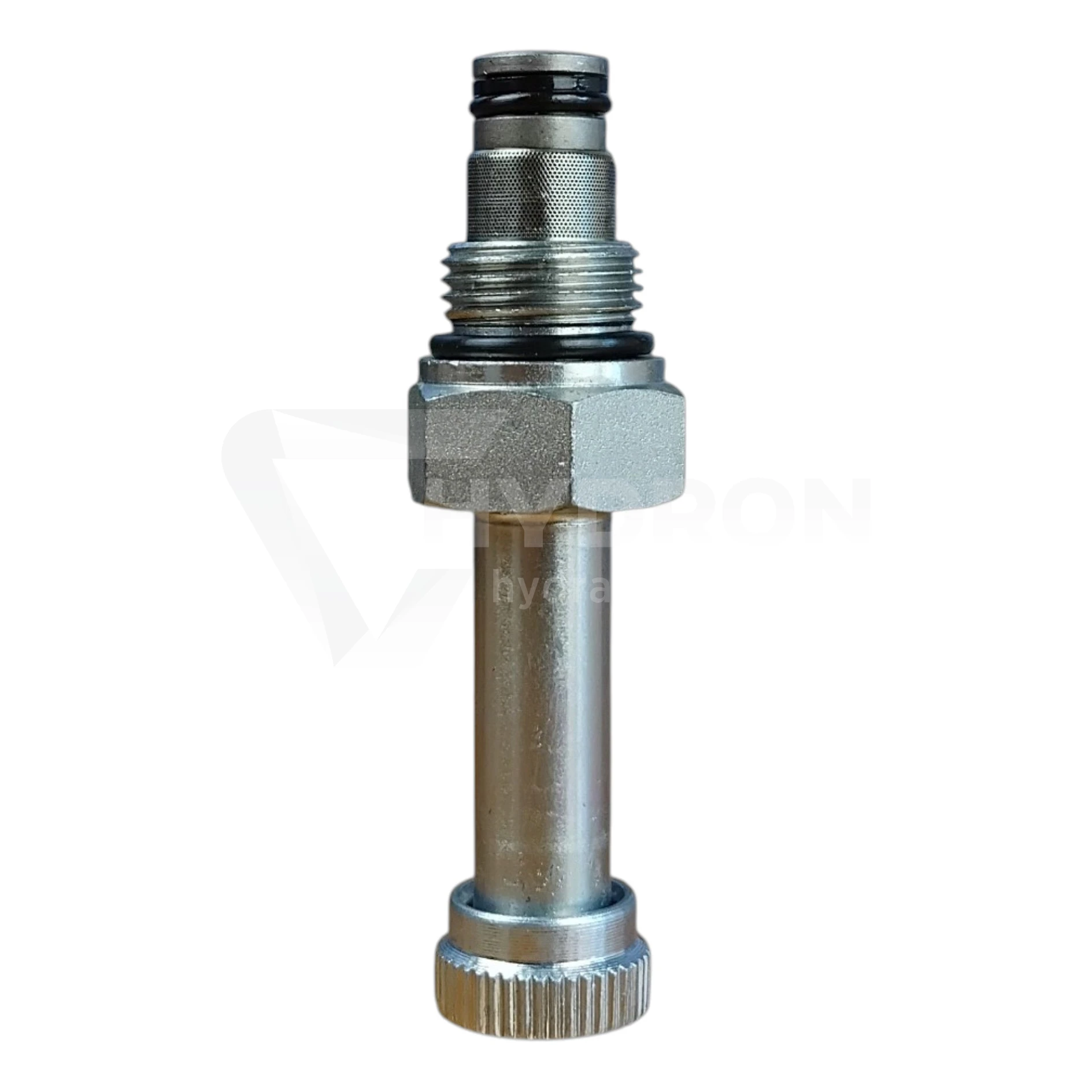

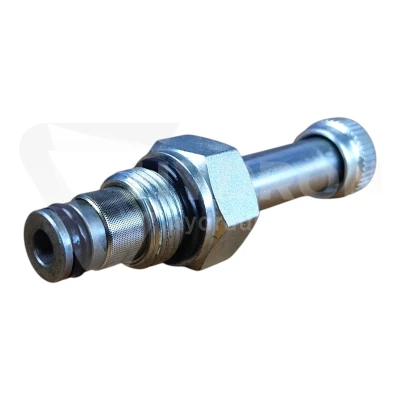

Zawór elektromagnetyczny kartridżowy SAROIT TSV-08-2NCP 06/25

SAROIT TSV-08-2NCP 06/25 to 2-drogowy, 2-położeniowy zawór elektromagnetyczny typu kartridżowego w wykonaniu normalnie zamkniętym NC. Zastosowana konstrukcja grzybkowa poppet umożliwia sterowanie przepływem oleju hydraulicznego w kompaktowych blokach zaworowych. W stanie bez napięcia zawór umożliwia przepływ z portu 1 do portu 2 i blokuje przepływ w kierunku przeciwnym. Po zasileniu cewki otwierana jest droga przepływu z portu 2 do portu 1.

Parametry techniczne SAROIT TSV-08-2NCP

producent: SAROIT,
model: TSV-08-2NCP,
typ: zawór elektromagnetyczny kartridżowy,
liczba dróg: 2,
liczba położeń: 2,
położenie spoczynkowe: normalnie zamknięty NC,
konstrukcja zaworu: grzybkowa poppet,
rozmiar: seria 08,
gniazdo montażowe: cavity 08-2,
maksymalne ciśnienie robocze zaworu: 207 bar,
zakres temperatur pracy: od -40°C do +100°C,
dopuszczalna lepkość cieczy: 7,4–420 cSt,
medium: ciecze hydrauliczne na bazie oleju mineralnego,
praca cewki: ciągła w zakresie 85–115% napięcia nominalnego,
maksymalny przeciek wewnętrzny: 2 krople/min przy 207 bar,
gwint gniazda widoczny na rysunku: 3/4-16 UNF,
oznaczenie dodatkowe produktu: 06/25.

Jak działa zawór TSV-08-2NCP?

W stanie bez napięcia zawór zachowuje się jak zawór zwrotny. Olej może przepływać z portu 1 do portu 2, natomiast przepływ w kierunku od portu 2 do portu 1 jest zablokowany. Po podaniu napięcia elektromagnes unosi element zamykający i otwiera drogę przepływu z portu 2 do portu 1.

Taka charakterystyka pozwala wykorzystać TSV-08-2NCP w układach, w których wymagane jest elektryczne odblokowanie przepływu przy zachowaniu funkcji zwrotnej w stanie bez zasilania.

Konstrukcja poppet ograniczenie przecieków

TSV-08-2NCP wykorzystuje konstrukcję grzybkową typu poppet, a nie typowy suwak. Taka budowa pozwala uzyskać bardzo mały przeciek wewnętrzny. Producent podaje maksymalnie 2 krople na minutę przy ciśnieniu 207 bar.

Zawór tego typu może być stosowany tam, gdzie istotne jest ograniczenie niekontrolowanego przepływu oleju po odłączeniu zasilania elektrycznego.

Ciśnienie robocze do 207 bar

Dla zaworu TSV-08-2NCP producent podaje maksymalne ciśnienie robocze 207 bar. Parametr ten dotyczy samego zaworu kartridżowego. W przypadku kompletnego układu hydraulicznego należy uwzględnić również dopuszczalne ciśnienie bloku, przyłączy, przewodów i pozostałych elementów instalacji.

Gniazdo 08-2

Zawór jest przeznaczony do montażu w gnieździe typu 08-2. Na rysunku technicznym producent pokazuje gwint montażowy 3/4-16 UNF. Przed wymianą zaworu należy sprawdzić nie tylko sam gwint, ale również pełną geometrię gniazda, ponieważ identyczny rozmiar gwintu nie zawsze oznacza zgodność cavity.

Sterowanie elektromagnetyczne

Katalog SAROIT przewiduje dla tej rodziny kilka wariantów zasilania cewki: 12 V DC, 24 V DC, 110 V AC oraz 220 V AC. Dostępne są także różne sposoby podłączenia cewki, między innymi przewody podwójne, pojedyncze oraz złącze typu Hirschmann.

Przed zamówieniem należy dobrać właściwe napięcie cewki do instalacji maszyny. Sam symbol TSV-08-2NCP nie określa konkretnego napięcia elektrycznego.

Opcjonalne sterowanie awaryjne

Producent przewiduje również wariant z ręcznym sterowaniem awaryjnym. W tej wersji obrót pokrętła przeciwnie do ruchu wskazówek zegara o dwa obroty umożliwia otwarcie przepływu 2 → 1. Obrót w przeciwnym kierunku pozwala przywrócić normalną pracę zaworu.

Jeżeli konkretny egzemplarz nie posiada oznaczenia M w pełnym kodzie zamówieniowym, nie należy zakładać obecności funkcji ręcznego przesterowania.

Olej hydrauliczny i zakres temperatur

TSV-08-2NCP jest przeznaczony do pracy z cieczami hydraulicznymi na bazie oleju mineralnego o lepkości od 7,4 do 420 cSt. Zakres temperatur pracy wynosi od -40°C do +100°C, co pozwala stosować zawór zarówno w urządzeniach mobilnych, jak i w typowych układach przemysłowych pracujących w szerokim zakresie temperatur.

Zastosowanie zaworu SAROIT TSV-08-2NCP

Zawór może być stosowany w blokach hydraulicznych, agregatach hydraulicznych, układach sterowania siłownikami, maszynach przemysłowych i urządzeniach mobilnych. Szczególnie przydatny jest w obwodach, w których wymagane jest elektryczne otwarcie przepływu przy jednoczesnym zachowaniu funkcji zwrotnej w stanie bez napięcia.

Na co zwrócić uwagę przy doborze?

Przed zamówieniem należy sprawdzić model TSV-08-2NCP, typ gniazda 08-2, napięcie cewki, sposób podłączenia elektrycznego oraz ewentualną obecność ręcznego sterowania awaryjnego. Nie należy dobierać zaworu wyłącznie na podstawie gwintu 3/4-16 UNF, ponieważ istotna jest również geometria całego gniazda kartridżowego.

Najczęstsze pytania

Czy TSV-08-2NCP jest zaworem normalnie zamkniętym?

Tak. Oznaczenie NC oznacza wykonanie normalnie zamknięte. Bez napięcia zawór blokuje przepływ z portu 2 do portu 1.

Czy zawór działa jak zawór zwrotny?

Tak. W stanie bez napięcia umożliwia przepływ z portu 1 do portu 2, natomiast przepływ w kierunku przeciwnym jest blokowany.

Jakie jest maksymalne ciśnienie robocze?

Producent podaje dla TSV-08-2NCP maksymalne ciśnienie robocze 207 bar.

Jakie gniazdo jest wymagane?

Zawór wykorzystuje gniazdo typu 08-2. Na dokumentacji technicznej widoczny jest gwint 3/4-16 UNF.

Jakie napięcia cewek są dostępne?

Katalog przewiduje wersje 12 V DC, 24 V DC, 110 V AC i 220 V AC. Dokładne napięcie konkretnego egzemplarza należy określić na podstawie pełnego kodu lub oznaczenia cewki.
