Zawór suwakowy 4-drożny SAROIT TSV-08-34-C 23/26

Przejdź do sekcji Opinie

699,00 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

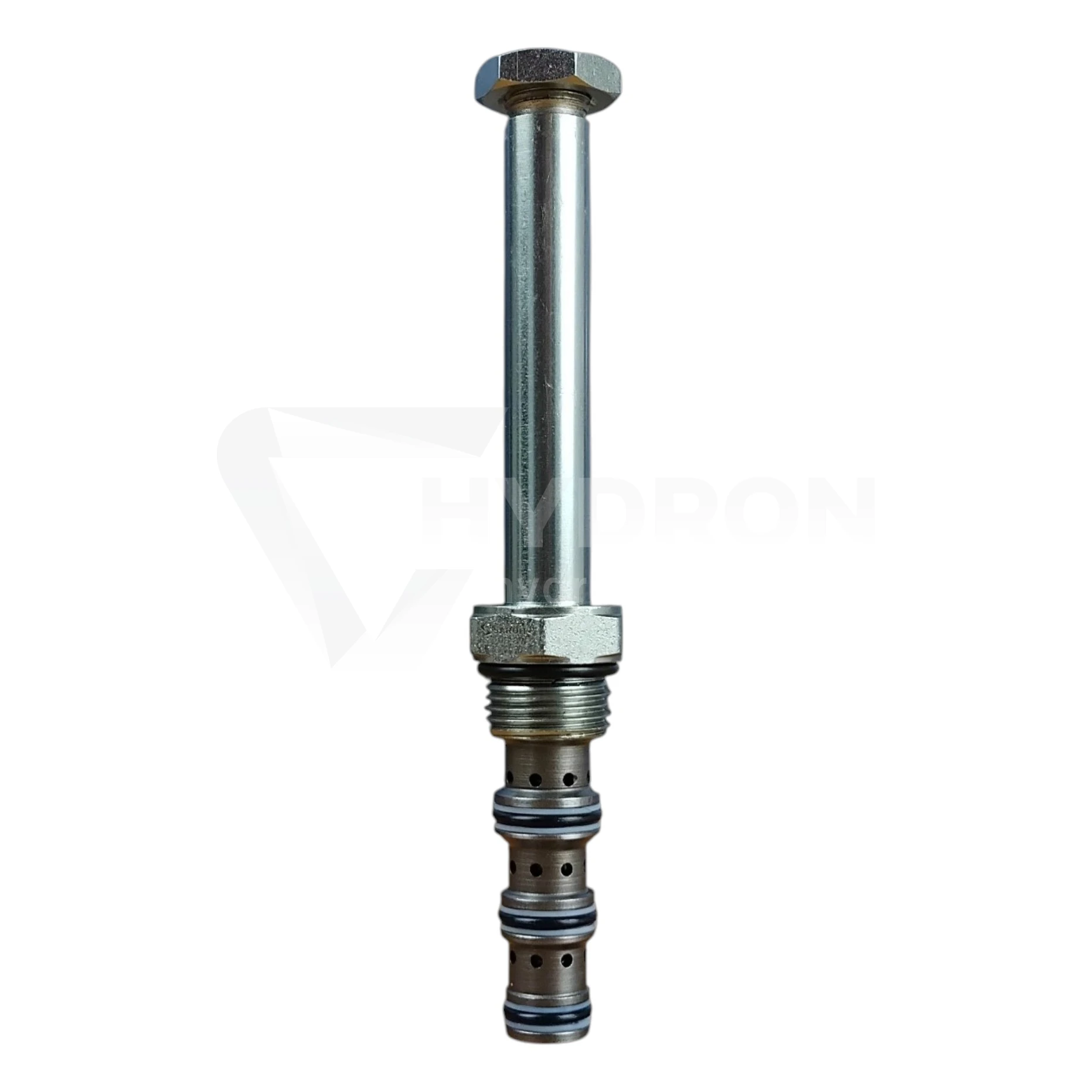

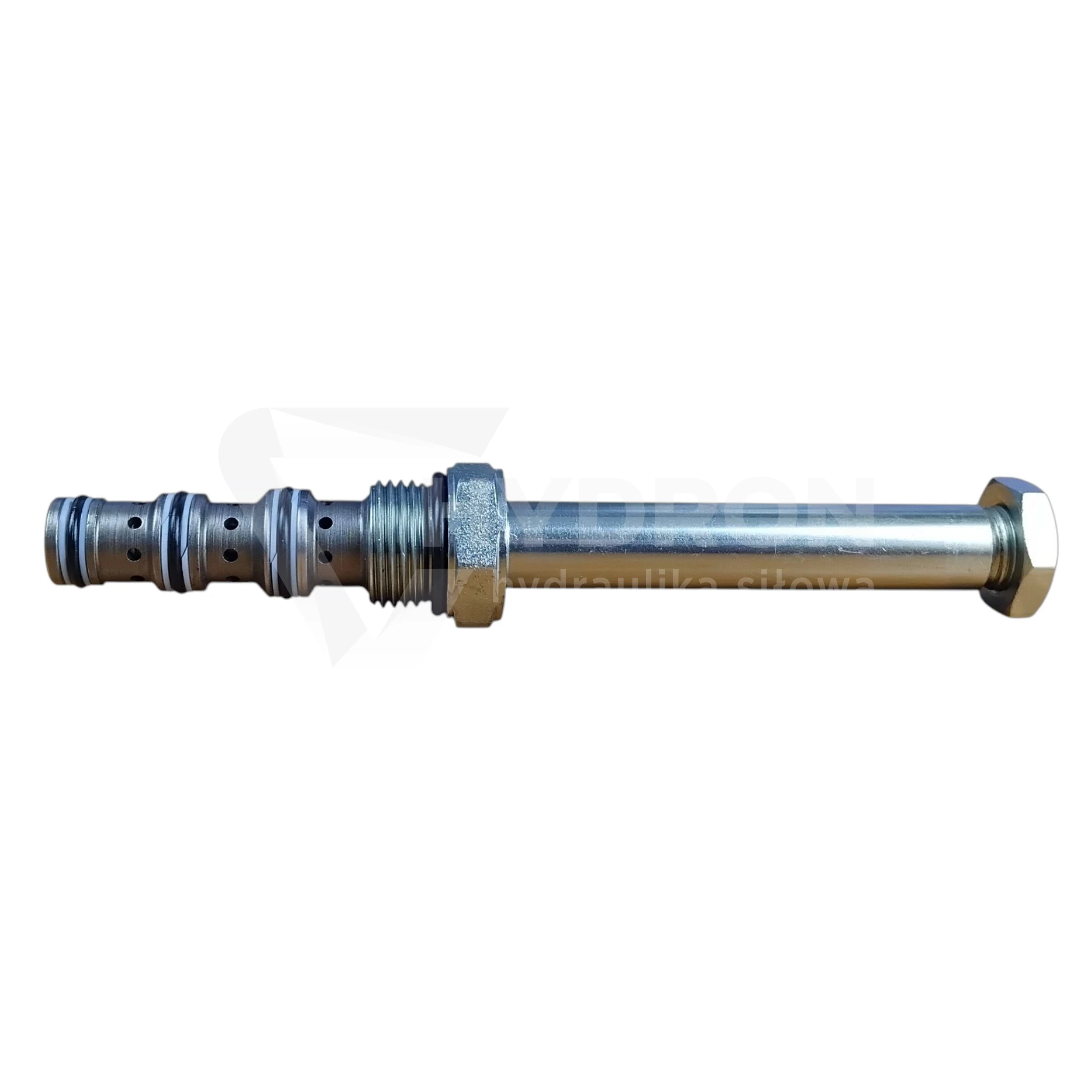

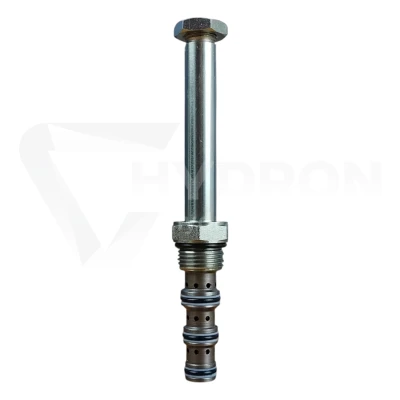

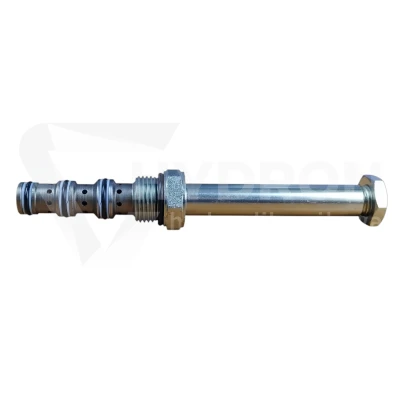

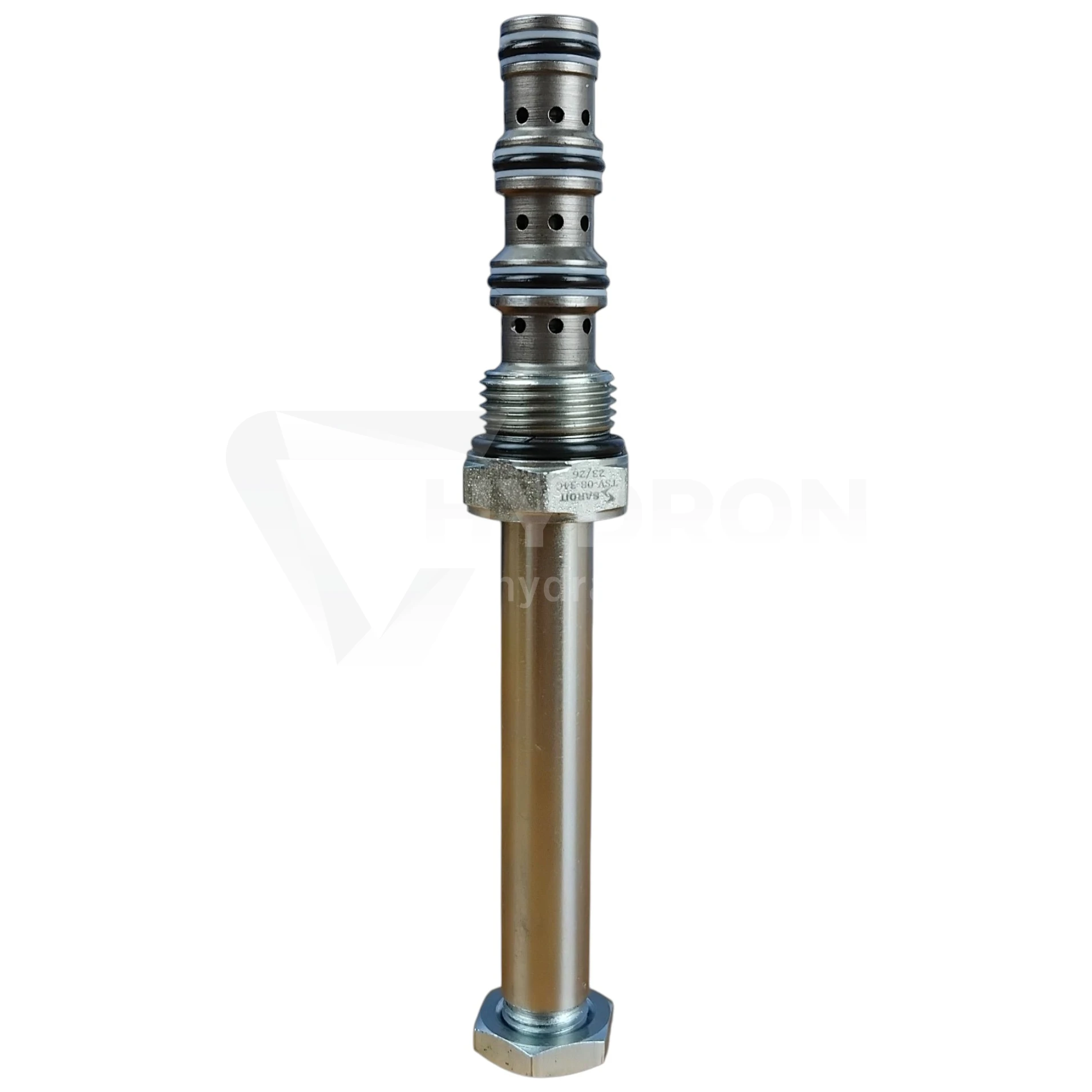

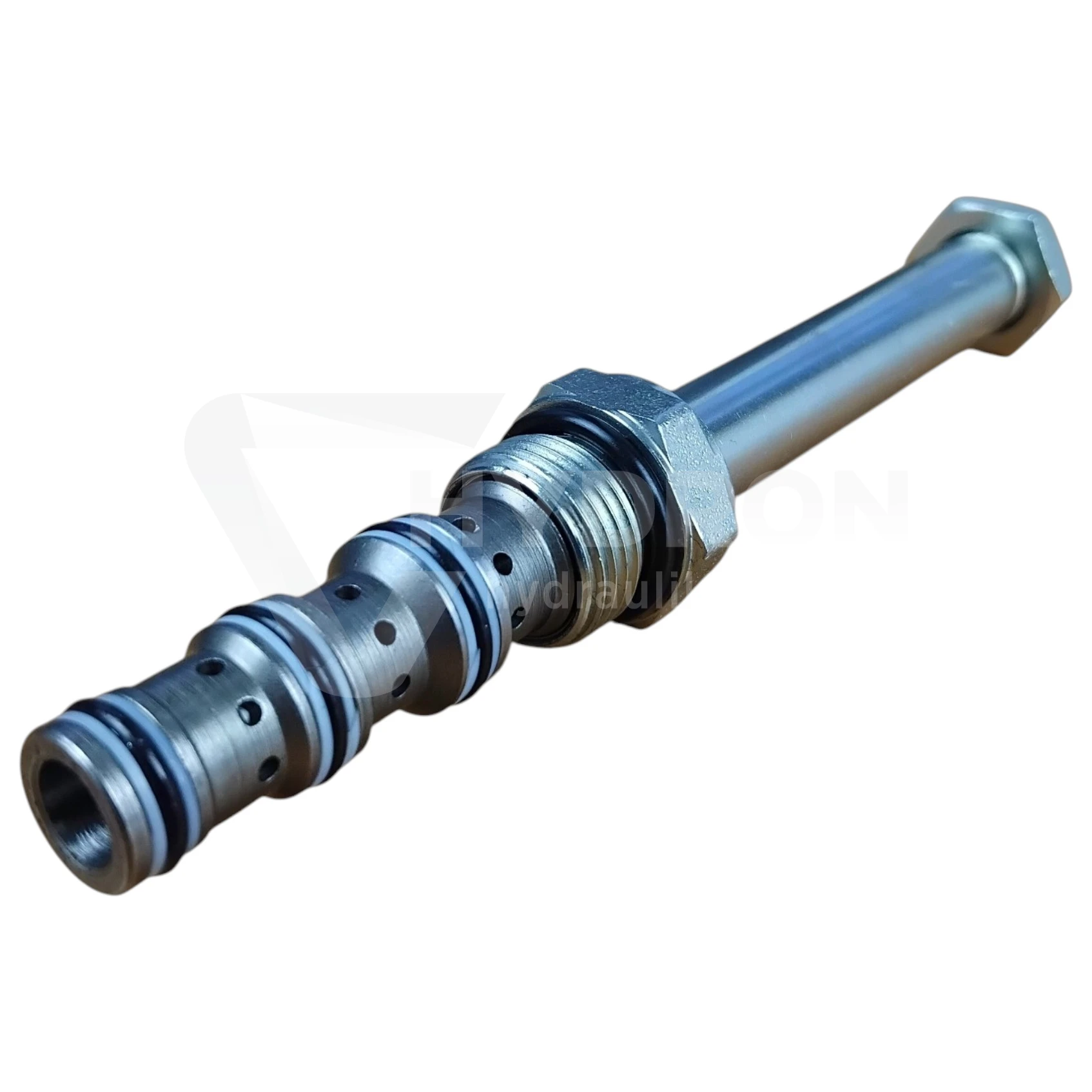

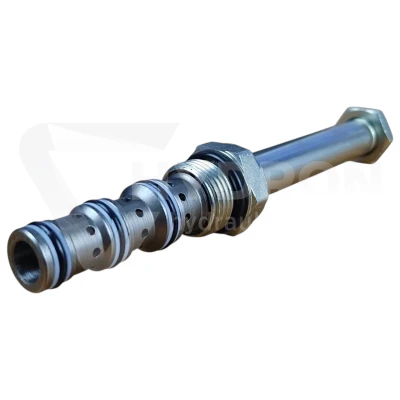

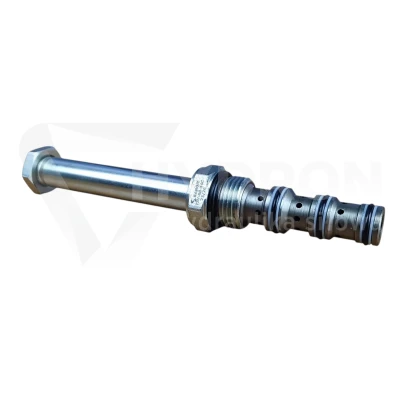

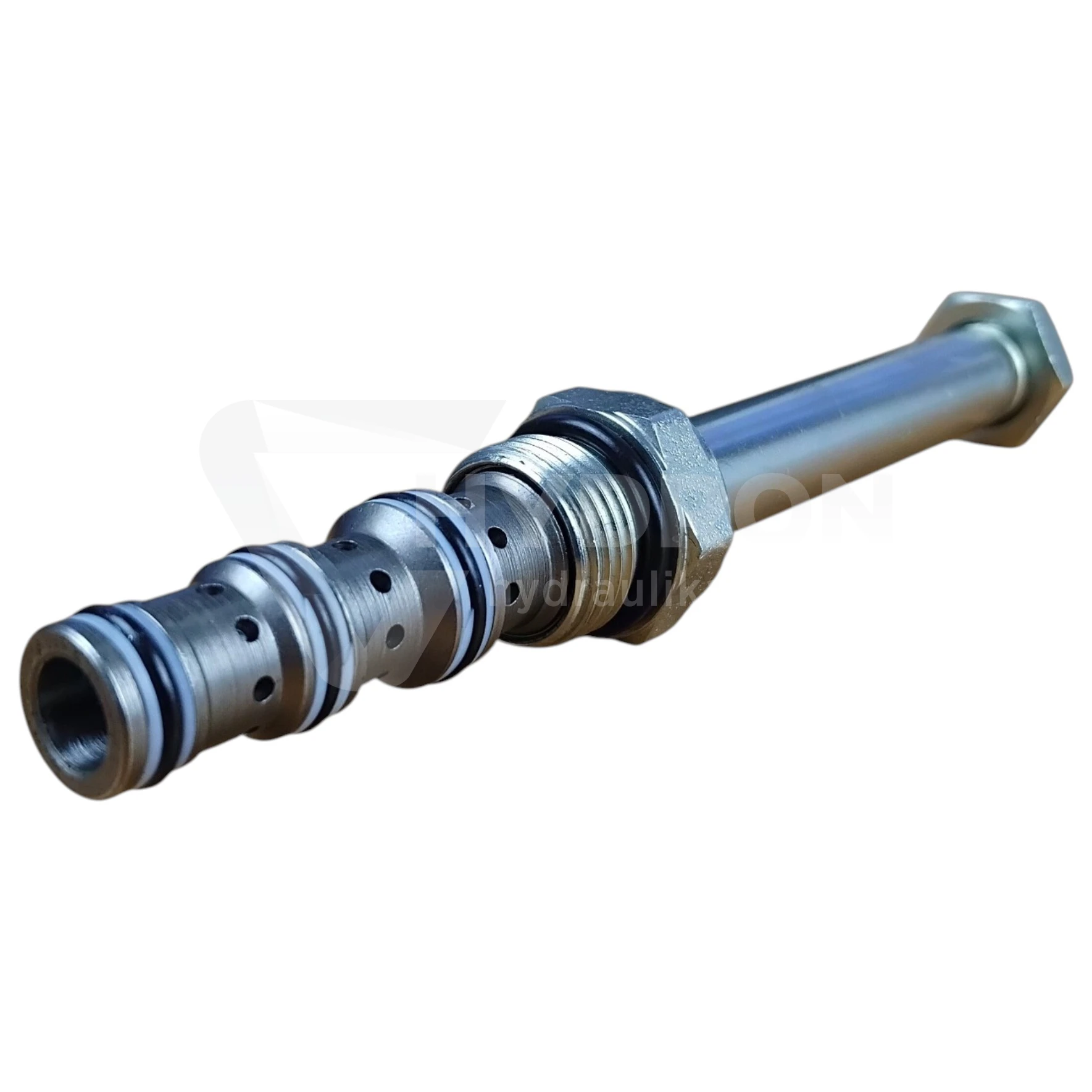

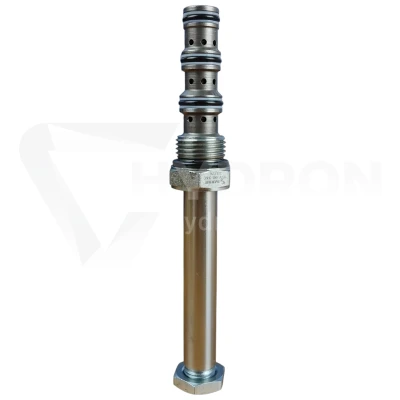

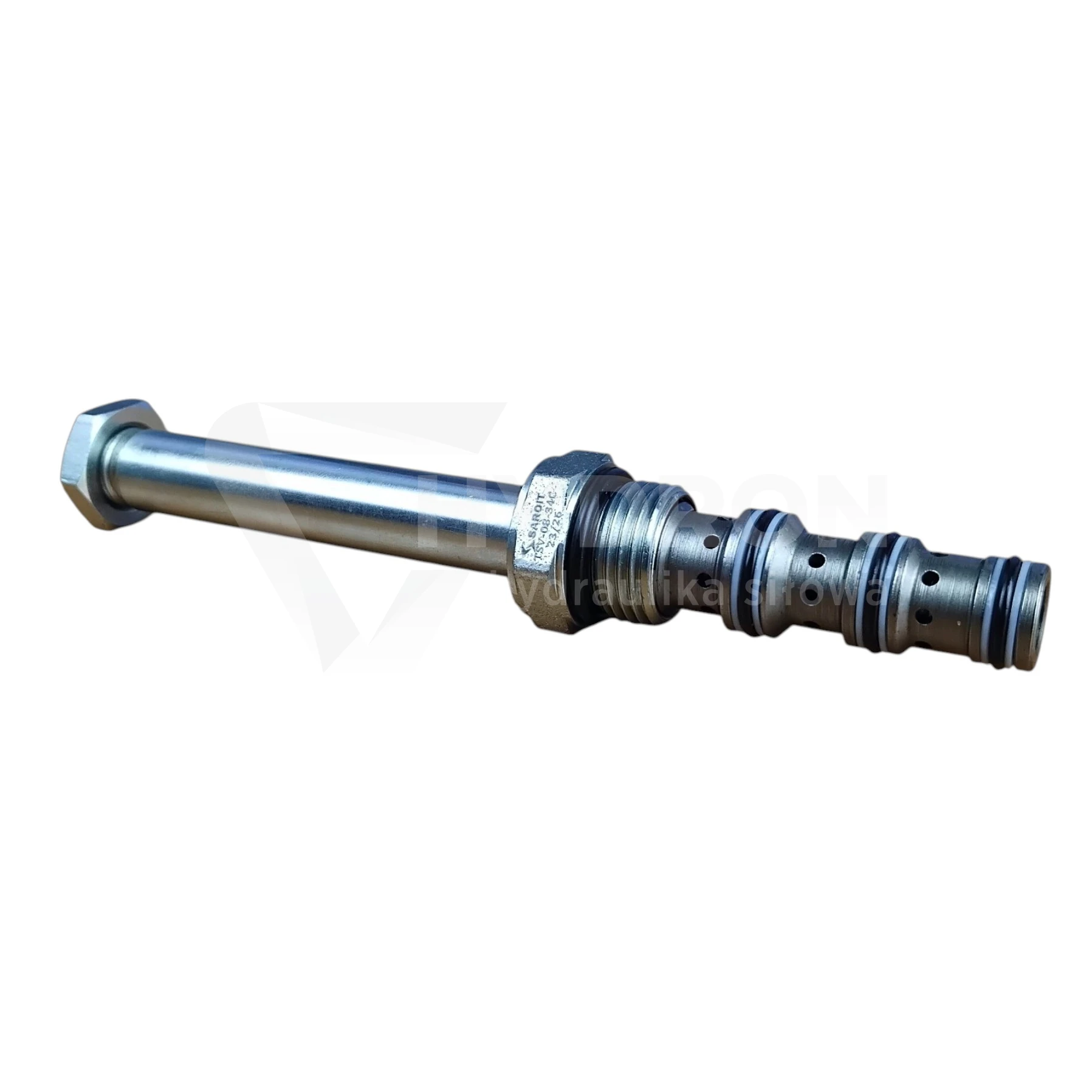

Zawór elektromagnetyczny suwakowy 4-drożny SAROIT TSV-08-34-C 23/26

SAROIT TSV-08-34-C 23/26 to elektromagnetyczny zawór kartridżowy o konstrukcji suwakowej, posiadający cztery drogi przepływu i trzy położenia robocze. Wariant C oznacza układ Closed Center, czyli zamknięte położenie środkowe. Gdy żadna z dwóch cewek nie jest zasilana, wszystkie cztery kanały hydrauliczne pozostają zamknięte. Załączenie odpowiedniej cewki przesuwa suwak i zestawia odpowiednią drogę przepływu, umożliwiając sterowanie kierunkiem ruchu odbiornika hydraulicznego.

Parametry techniczne SAROIT TSV-08-34-C

producent: SAROIT,
model: TSV-08-34-C,
typ: zawór elektromagnetyczny kartridżowy,
konstrukcja: suwakowa,
liczba dróg: 4,
liczba położeń: 3,
schemat środkowy: C – Closed Center,
położenie neutralne: wszystkie kanały zamknięte,
rozmiar: seria 08,
gniazdo montażowe: cavity 08-4,
maksymalny przeciek wewnętrzny: 164 cm³/min,
zakres temperatur pracy: od -40°C do +100°C,
medium: ciecze hydrauliczne na bazie oleju mineralnego,
zakres lepkości medium: 7,4–420 cSt,
tryb pracy cewek: ciągły w zakresie 85–115% napięcia nominalnego,
sterowanie: dwie cewki elektromagnetyczne S1 i S2,
oznaczenie dodatkowe egzemplarza: 23/26.

Zawór 4-drożny i 3-położeniowy

Oznaczenie 4/3 oznacza cztery kanały hydrauliczne oraz trzy możliwe położenia suwaka. Dwa skrajne położenia służą do kierowania przepływu w przeciwnych konfiguracjach, natomiast położenie środkowe stanowi pozycję neutralną.

Dzięki takiej konstrukcji zawór może być wykorzystany między innymi do sterowania kierunkiem pracy siłownika dwustronnego działania lub innego odbiornika wymagającego odwracania kierunku przepływu.

Closed Center – zamknięte położenie środkowe

Litera C w symbolu TSV-08-34-C oznacza Closed Center. W stanie neutralnym wszystkie porty są zamknięte, dlatego przepływ pomiędzy kanałami zostaje odcięty. Producent jednoznacznie wskazuje, że po wyłączeniu zasilania obu cewek zawór blokuje przepływ na wszystkich portach.

Jest to istotna różnica w stosunku do zaworów z otwartym lub częściowo otwartym położeniem środkowym. Przed zastosowaniem zaworu należy więc upewnić się, że właśnie taki schemat centrum jest wymagany w danym układzie hydraulicznym.

Sterowanie dwiema cewkami

Zawór wykorzystuje dwie cewki elektromagnetyczne oznaczone S1 i S2. Załączenie jednej z nich przesuwa suwak w jednym kierunku, a załączenie drugiej powoduje przełączenie na przeciwną konfigurację kanałów. Po odłączeniu zasilania suwak wraca do położenia środkowego Closed Center.

Pozwala to realizować elektryczne sterowanie zmianą kierunku przepływu bez konieczności stosowania zewnętrznego rozdzielacza płytowego.

Gniazdo kartridżowe 08-4

TSV-08-34-C jest przeznaczony do montażu w bloku hydraulicznym z gniazdem typu 08-4. Przy doborze zamiennika należy sprawdzić pełną geometrię cavity, a nie tylko średnicę lub gwint części montażowej.

Zgodność oznaczenia 08-4 ma kluczowe znaczenie dla prawidłowego połączenia wszystkich czterech kanałów hydraulicznych znajdujących się w korpusie zaworu.

Przeciek wewnętrzny

Producent podaje maksymalny przeciek wewnętrzny na poziomie 164 cm³/min. Jest to charakterystyczna cecha konstrukcji suwakowej i należy ją uwzględnić szczególnie w aplikacjach wymagających bardzo dokładnego utrzymania pozycji odbiornika.

Zakres temperatur i medium

Zawór może pracować w temperaturze od -40°C do +100°C. Jest przeznaczony do cieczy hydraulicznych na bazie oleju mineralnego o lepkości od 7,4 do 420 cSt.

Dostępne napięcia cewek

Katalog SAROIT przewiduje dla tej rodziny zaworów cewki 12 V DC, 24 V DC, 110 V AC oraz 220 V AC. Konkretne napięcie danego egzemplarza należy potwierdzić na podstawie oznaczenia cewki lub pełnego kodu zamówieniowego.

Producent przewiduje także kilka sposobów podłączenia elektrycznego: przewody podwójne, pojedyncze oraz złącze Hirschmann.

Zastosowanie TSV-08-34-C

Zawór może być stosowany w blokach hydraulicznych, agregatach, maszynach przemysłowych, urządzeniach mobilnych oraz układach sterowania siłownikami dwustronnego działania. Konstrukcja 4/3 umożliwia zmianę kierunku przepływu, natomiast zamknięte centrum odcina wszystkie kanały w położeniu neutralnym.

Na co zwrócić uwagę przy doborze?

Przed zamówieniem należy sprawdzić przede wszystkim zgodność gniazda 08-4, wymagany schemat Closed Center, napięcie obu cewek oraz sposób ich podłączenia. Nie należy zastępować zaworu wariantem o innym schemacie położenia środkowego, nawet jeśli posiada takie same gabaryty i gniazdo montażowe.

Najczęstsze pytania

Co oznacza TSV-08-34-C?

TSV oznacza elektrozawór SAROIT, 08 określa rozmiar, 34 wskazuje konfigurację czterodrogową i trójpołożeniową, natomiast C oznacza zamknięte centrum Closed Center.
