Zawór sekwencyjny suwakowy SAROIT TPS-08

Przejdź do sekcji Opinie

799,50 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

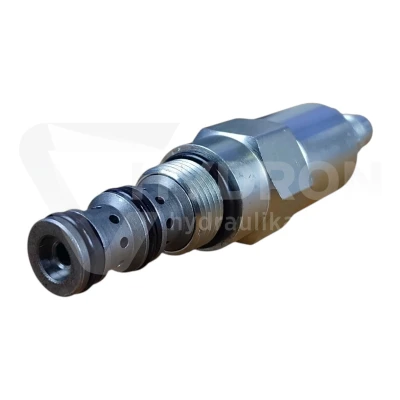

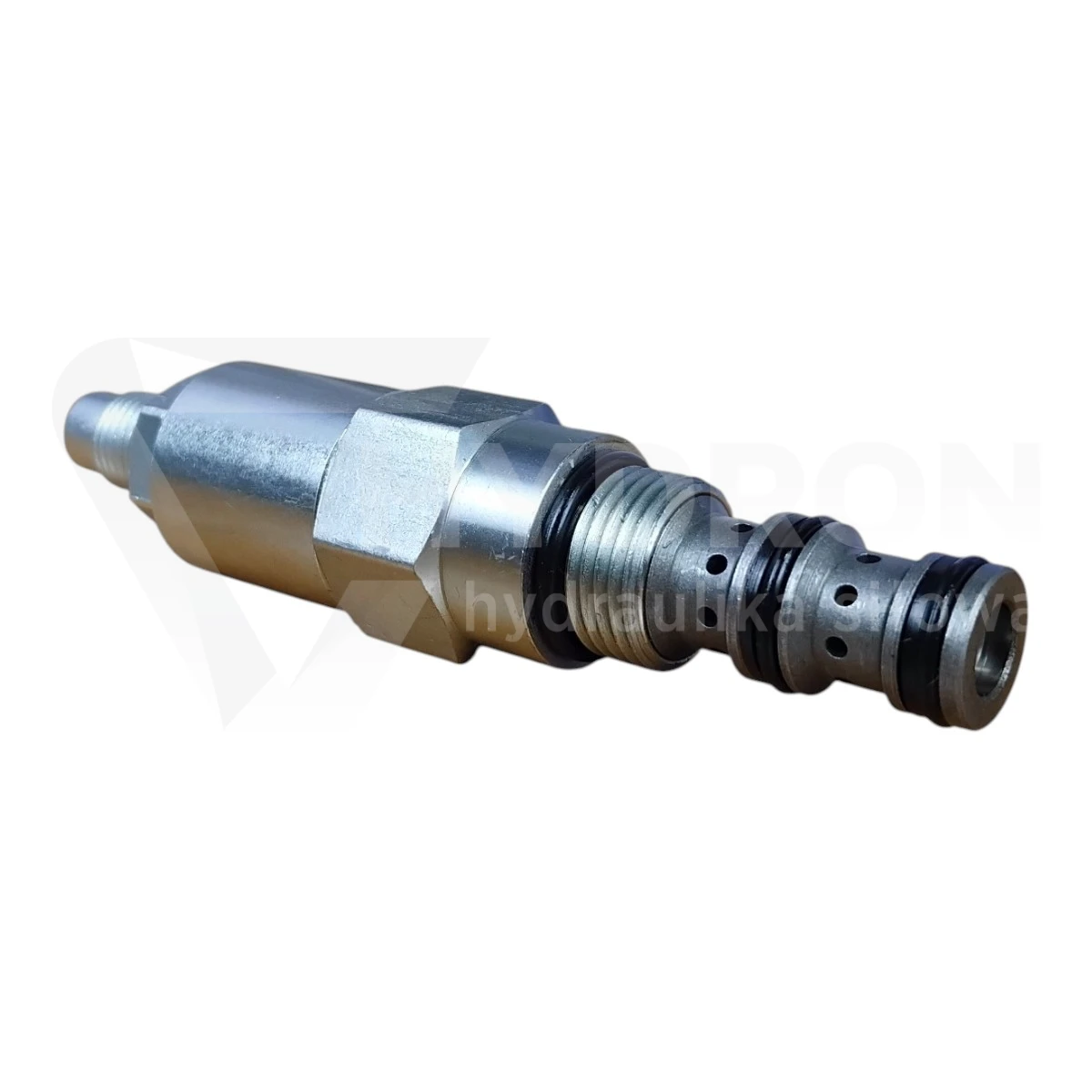

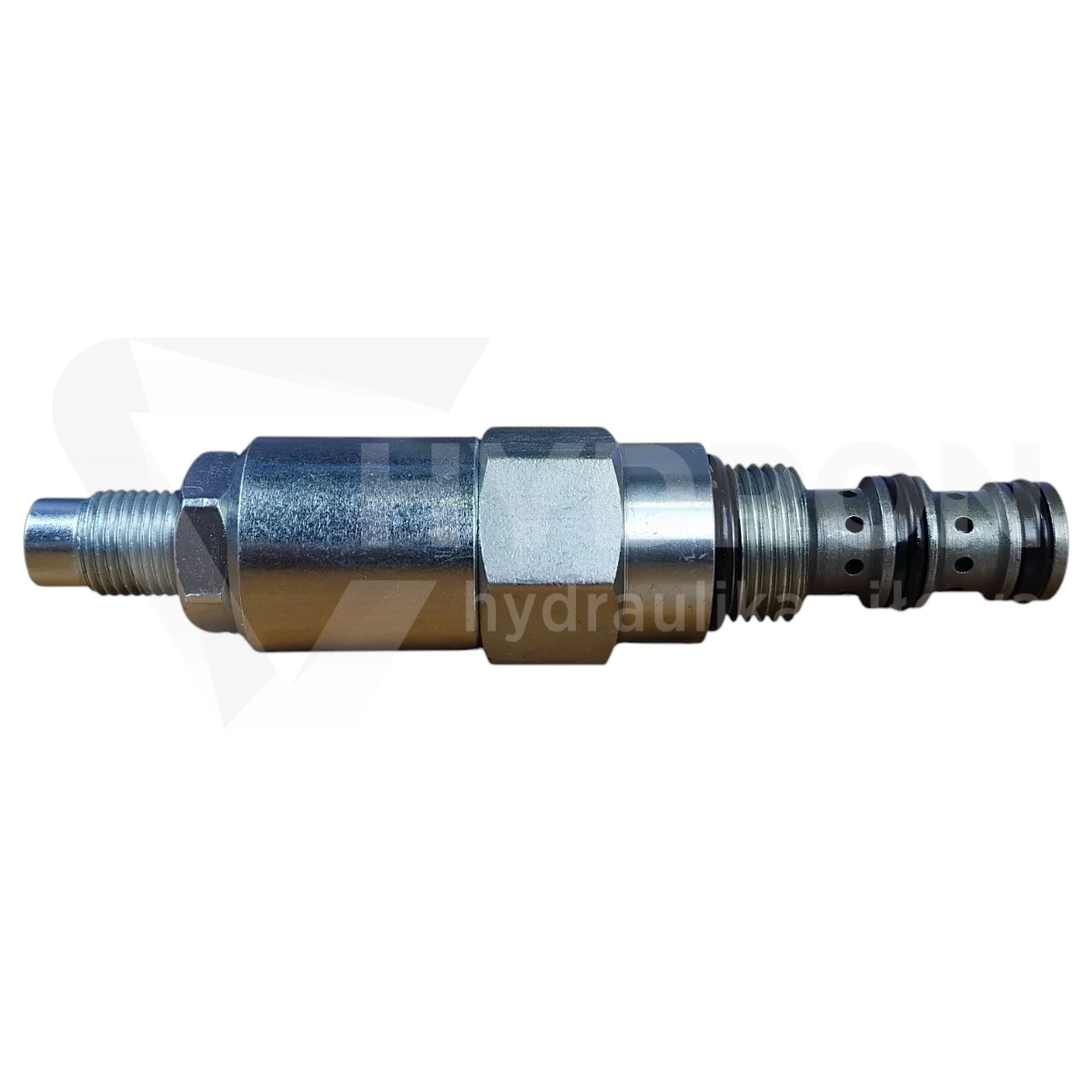

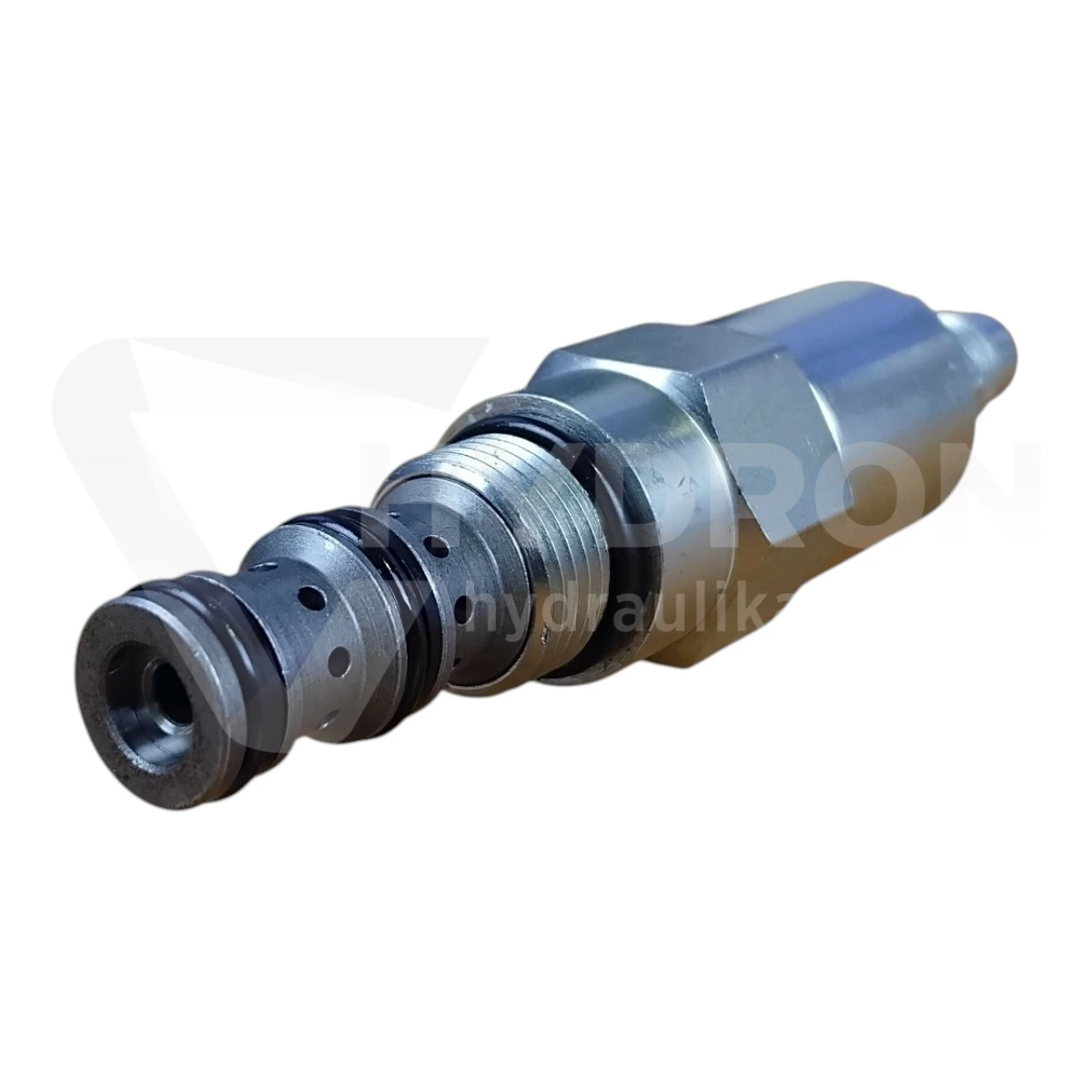

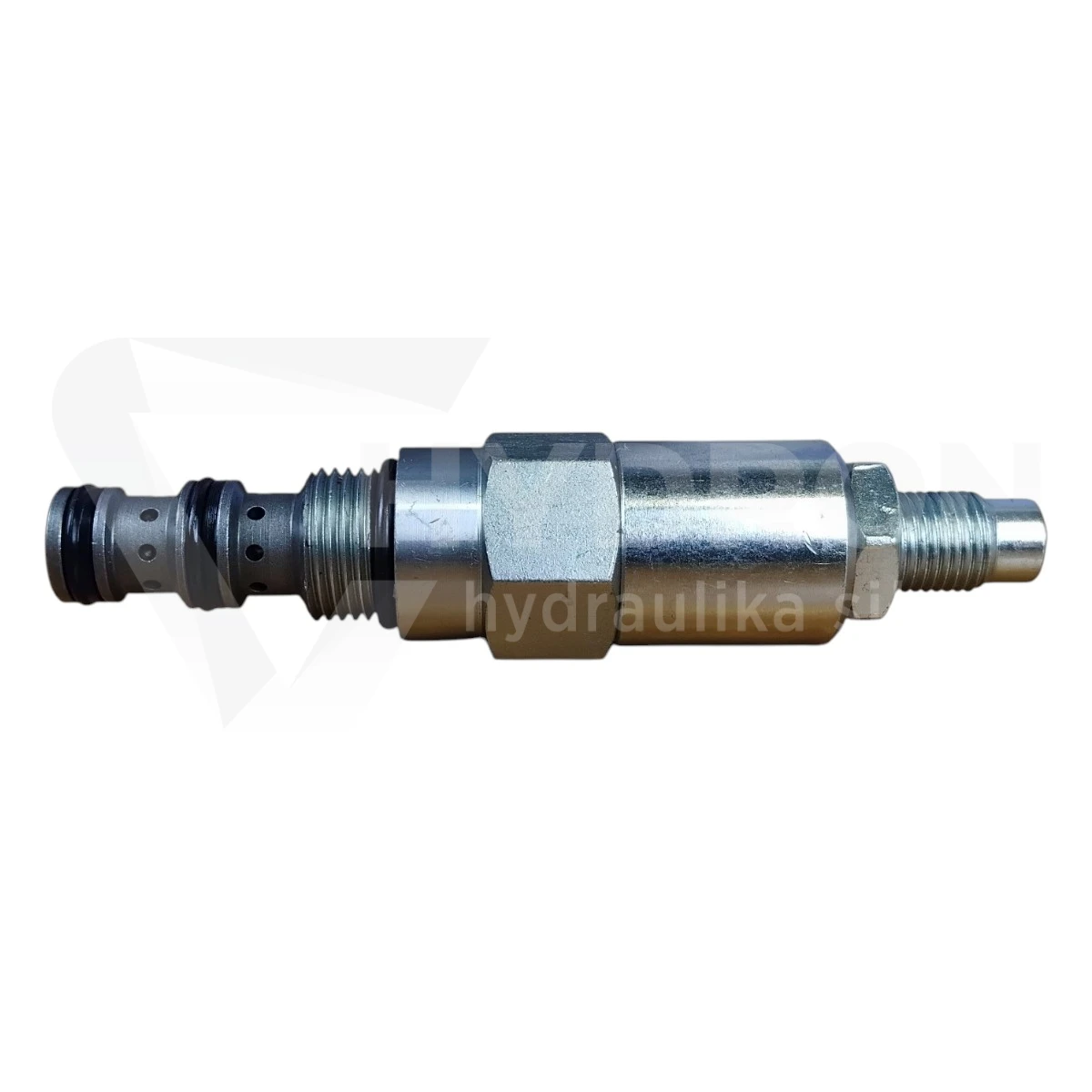

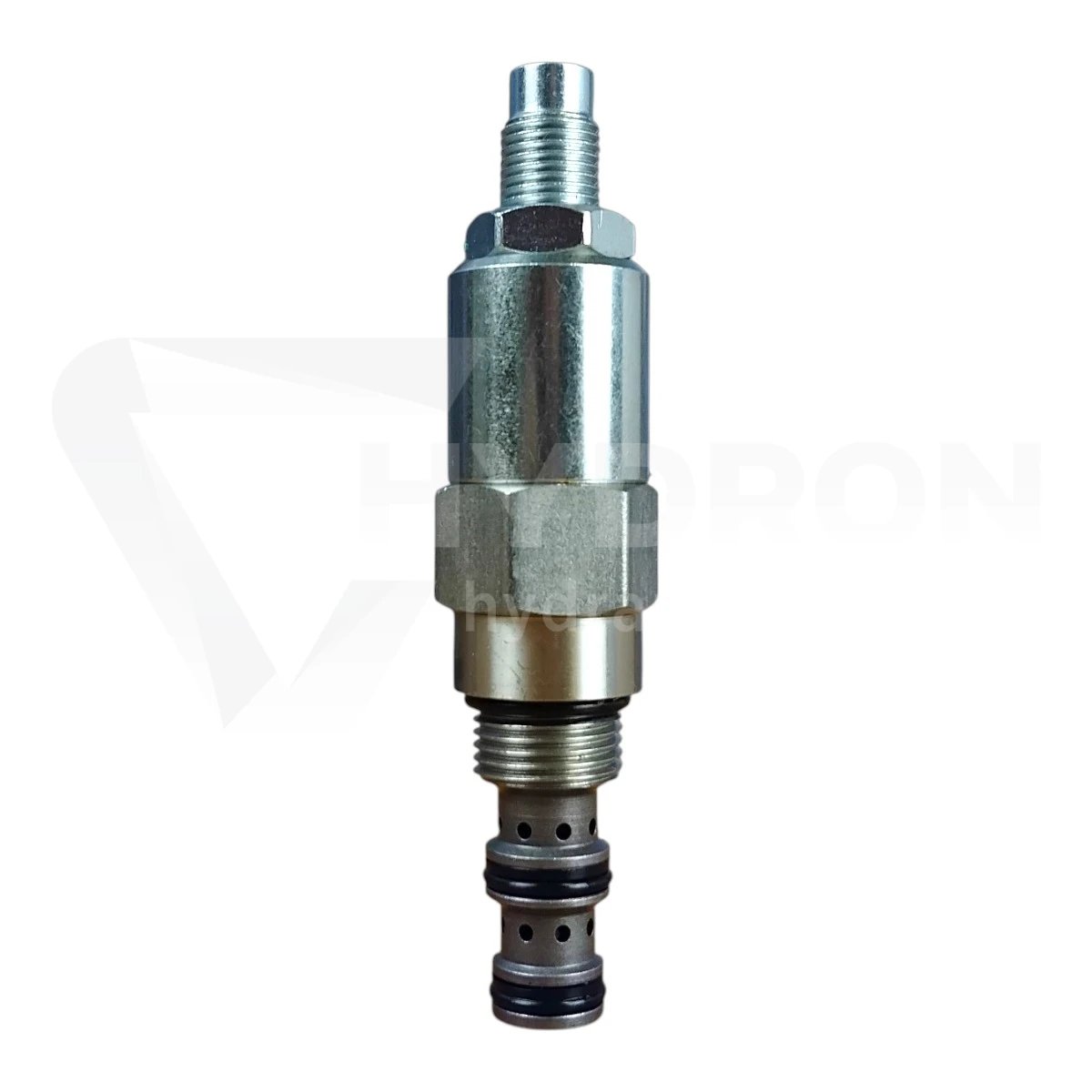

Zawór sekwencyjny suwakowy typu wkładkowego SAROIT TPS-08 23/26 z wewnętrznym sterowaniem i wewnętrznym odpływem

TPS-08 23/26 to suwakowy zawór sekwencyjny w wykonaniu wkładkowym, przeznaczony do stosowania w układach hydrauliki siłowej. Zawór wyposażony jest w wewnętrzne sterowanie oraz wewnętrzny odpływ, dzięki czemu może być zabudowany bezpośrednio w odpowiednim gnieździe bloku hydraulicznego.

Zadaniem zaworu jest realizacja funkcji sekwencyjnej, czyli sterowanie przepływem do kolejnego obwodu hydraulicznego po osiągnięciu określonego ciśnienia w obwodzie głównym. Pozwala to na uzależnienie kolejności wykonywania poszczególnych operacji przez odbiorniki hydrauliczne.

Zasada działania

Wewnętrzne sterowanie wykorzystuje ciśnienie panujące w układzie do oddziaływania na element suwakowy zaworu. Po osiągnięciu wartości ciśnienia odpowiadającej nastawie zaworu suwak zmienia położenie, umożliwiając przepływ medium do kolejnego obwodu hydraulicznego.

Wykonanie z wewnętrznym odpływem pozwala na odprowadzenie medium z obwodu sterującego wewnątrz konstrukcji zaworu, bez konieczności prowadzenia oddzielnego zewnętrznego przewodu odpływowego.

Dane produktu

Typ: zawór sekwencyjny suwakowy
Wykonanie: wkładkowe / kartridżowe
Model: TPS-08 23/26
Sterowanie: wewnętrzne
Odpływ: wewnętrzny
Przeznaczenie: hydraulika siłowa
Montaż: w odpowiednim gnieździe bloku hydraulicznego
Funkcja: realizacja sekwencji pracy układu hydraulicznego

Zastosowanie

Zawór TPS-08 23/26 może być stosowany w układach hydraulicznych, w których kolejność działania odbiorników jest uzależniona od osiągnięcia określonego ciśnienia. Znajduje zastosowanie m.in. w:

maszynach przemysłowych,
układach sterowania siłownikami hydraulicznymi,
prasach hydraulicznych,
urządzeniach technologicznych,
blokach sterujących i manifoldach hydraulicznych,
układach wieloetapowego sterowania hydraulicznego.

Montaż i dobór

Wkładkowa konstrukcja zaworu umożliwia jego zabudowę bezpośrednio w bloku hydraulicznym. Przy projektowaniu lub modernizacji układu należy zweryfikować zgodność gniazda montażowego, wymiarów, kierunku przepływu, zakresu ciśnienia oraz wymaganej wydajności przepływu z parametrami instalacji.

w stanie ustalonym zawór blokuje się w punkcie ①, umożliwiając jednocześnie przepływ z punktu 2 do 3. Po osiągnięciu ustalonego ciśnienia w punkcie ① wkład otwiera się z punktu ① na punkt ②

DANE TECHNICZNECiśnienie robocze: 240 barPrzepływ: Patrz wykres zależności spadku ciśnienia od przepływuPrzeciek wewnętrzny: maks. 82 cm³/min przy 85% wartości nastawy nominalnejStandardowe zakresy sprężyn:3,4–20,7 bar (nastawa wstępna: 10 bar)5,9–41,4 bar (nastawa wstępna: 21 bar)10,3–89,7 bar (nastawa wstępna: 45 bar)31,0–165,5 bar (nastawa wstępna: 83 bar)Temperatura: od -40°C do +120°CGniazdo montażowe: 08-3Materiał korpusu:Stop aluminium 6061-T6 (dopuszczalne ciśnienie 207 bar); stal i żeliwo sferoidalne (dopuszczalne ciśnienie 350 bar)
