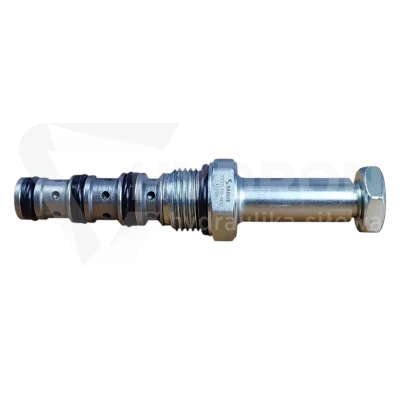

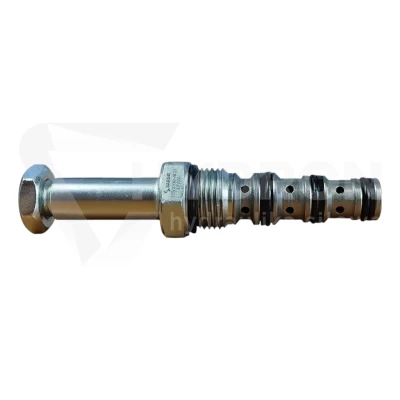

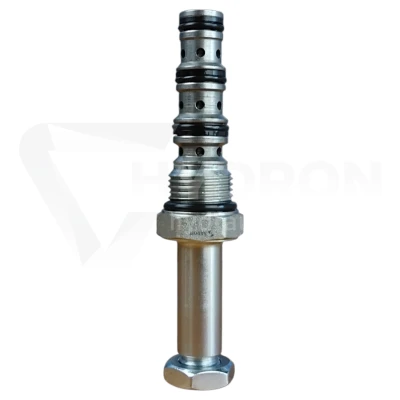

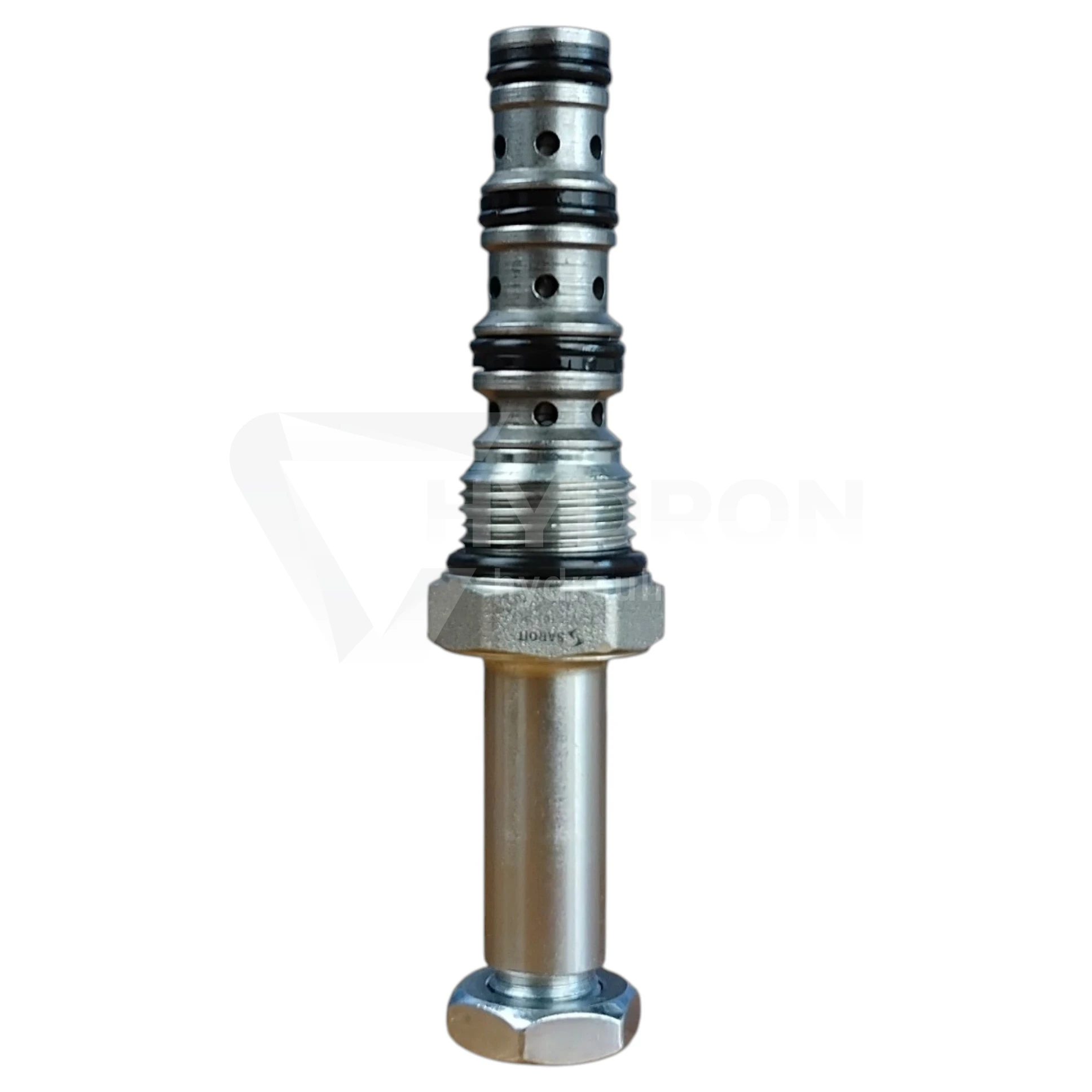

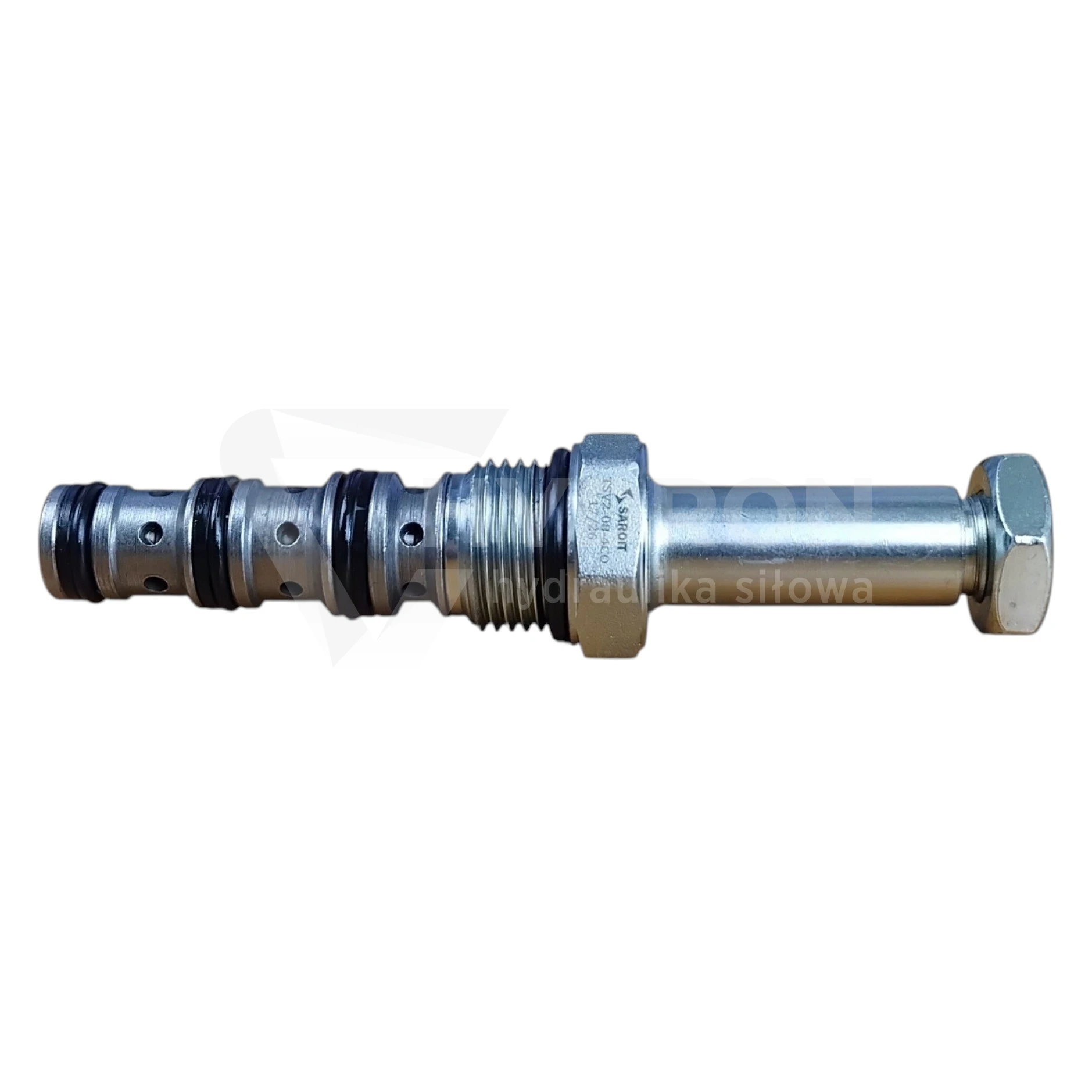

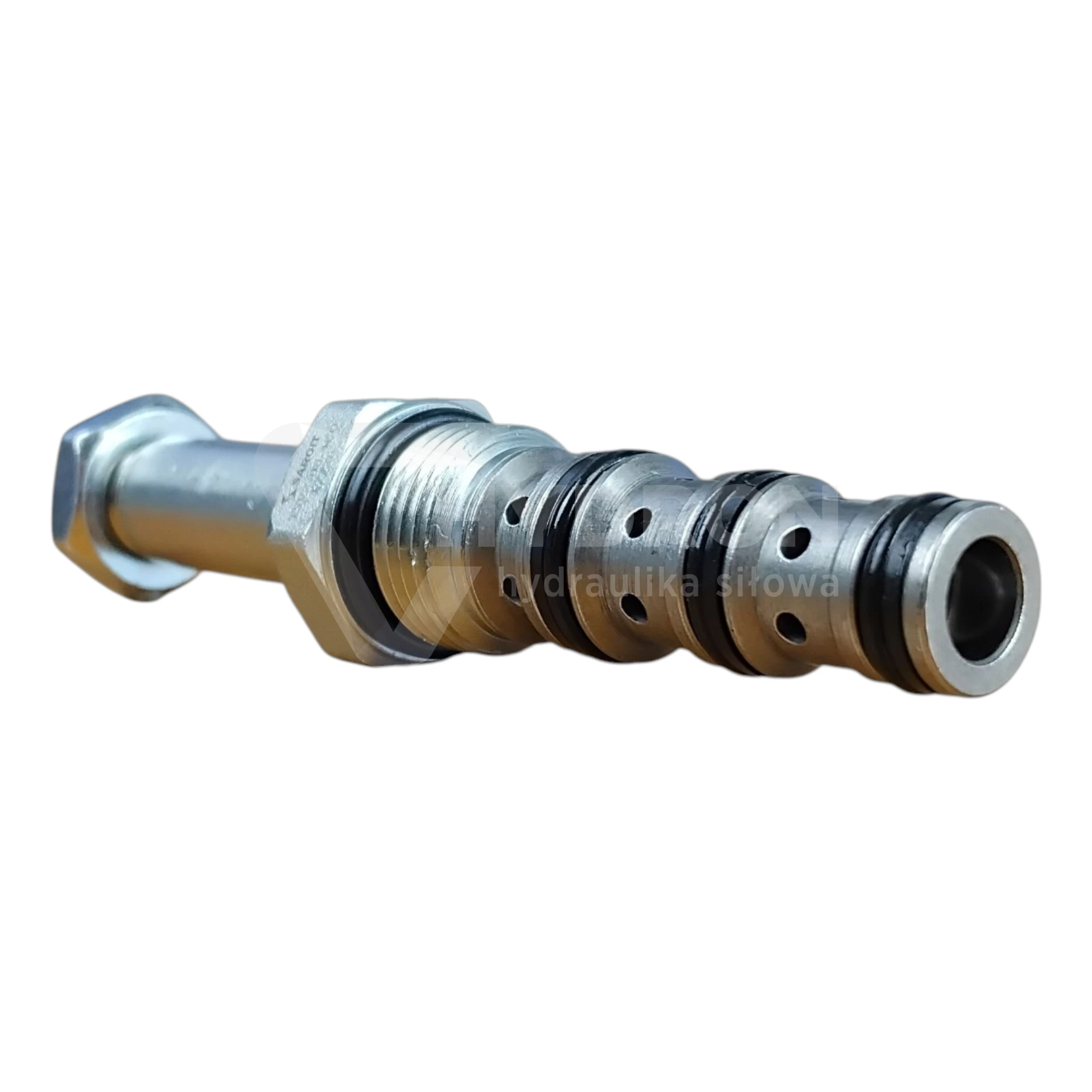

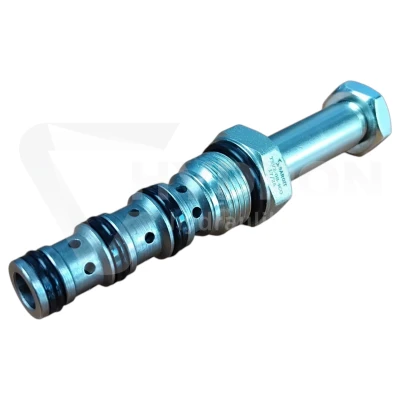

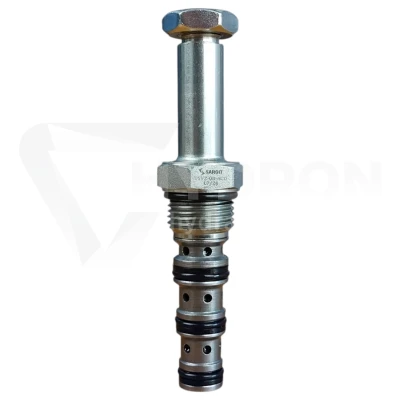

Zawór suwakowy 4-drożny SAROIT TSV2-08-4CO 17/25

Przejdź do sekcji Opinie

750,00 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

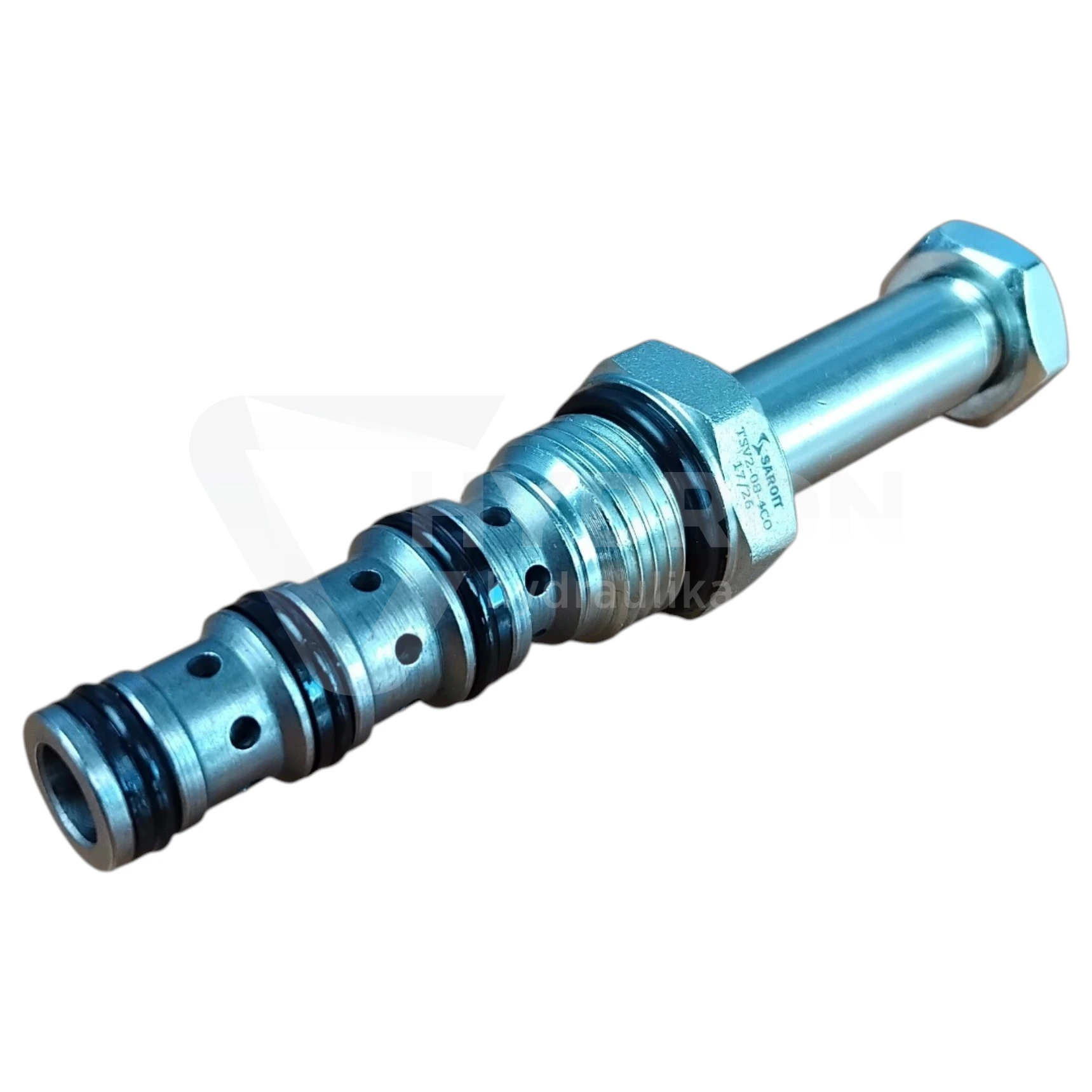

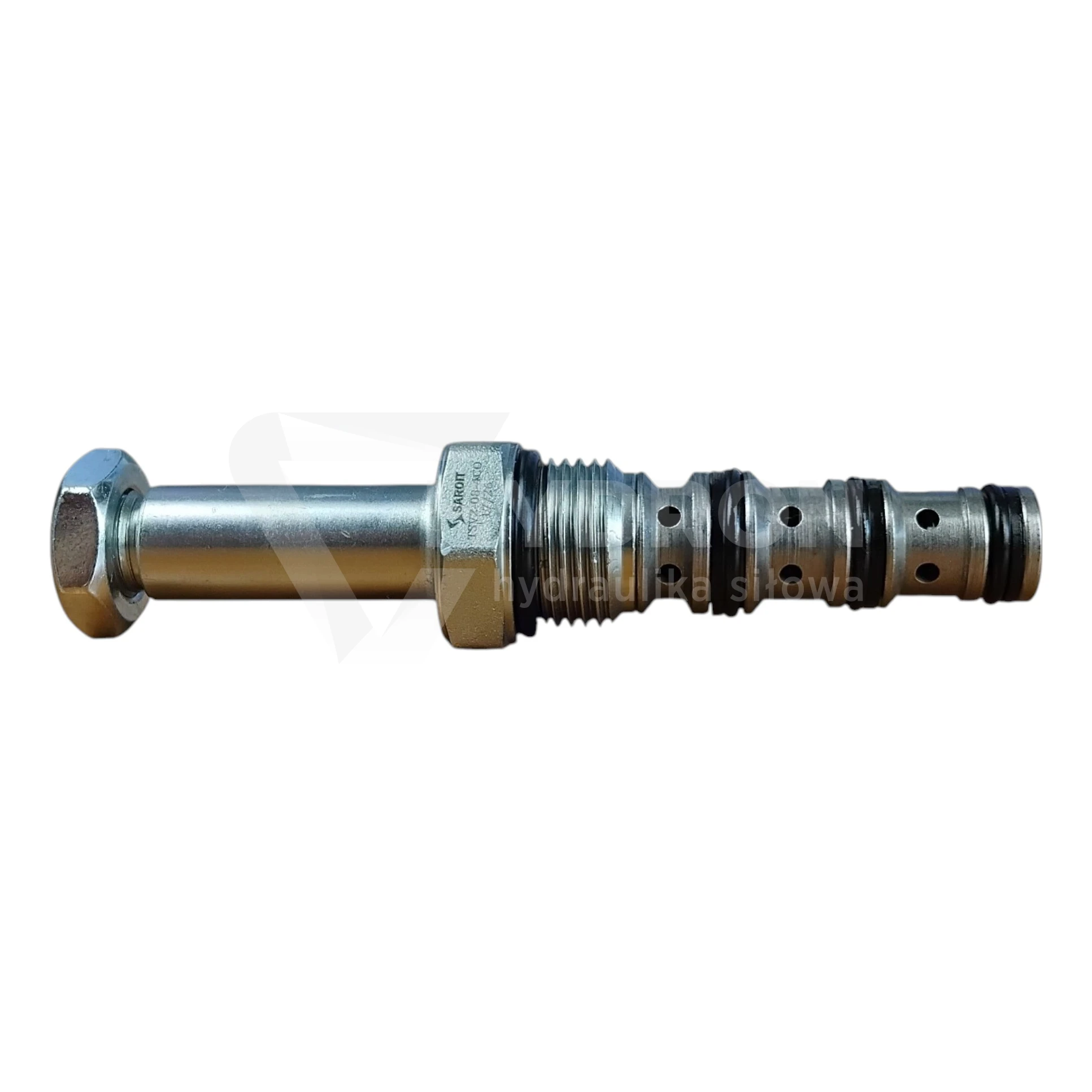

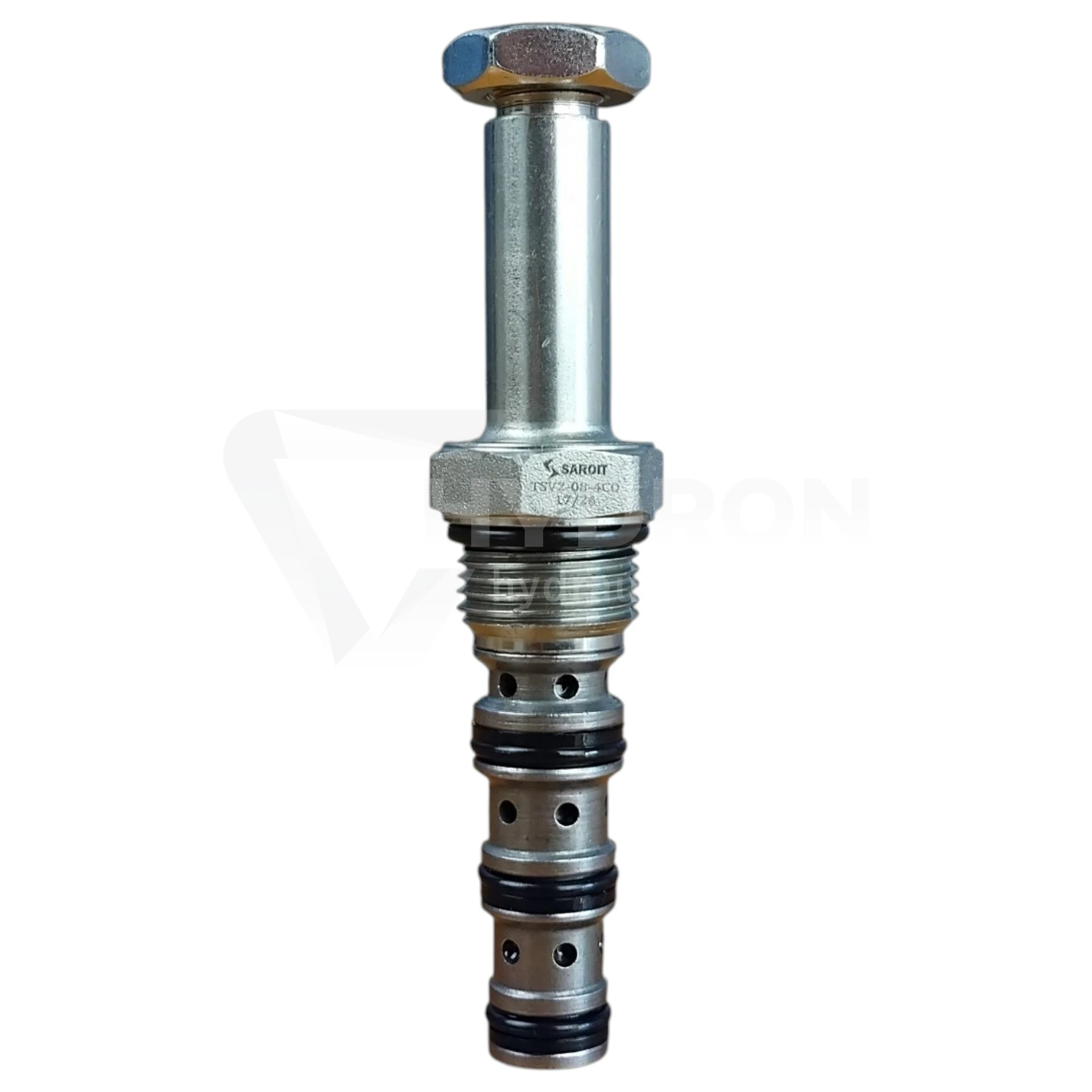

Zawór elektromagnetyczny kartridżowy SAROIT TSV2-08-4CO 17/26

SAROIT TSV2-08-4CO 17/26 to 4-drogowy, 2-położeniowy zawór elektromagnetyczny typu kartridżowego z konstrukcją suwakową. Model CO, określany przez producenta jako Crossover, przełącza połączenia pomiędzy czterema kanałami hydraulicznymi w zależności od stanu zasilania cewki. Kompaktowa konstrukcja umożliwia montaż zaworu bezpośrednio w bloku hydraulicznym z gniazdem 08-4.

Parametry techniczne SAROIT TSV2-08-4CO

producent: SAROIT,
model: TSV2-08-4CO,
typ: zawór elektromagnetyczny kartridżowy,
konstrukcja: suwakowa,
liczba dróg: 4,
liczba położeń: 2,
model przepływu: CO – Crossover,
rozmiar: seria 08,
gniazdo montażowe: cavity 08-4,
gwint montażowy widoczny na rysunku: 3/4-16 UNF,
maksymalne ciśnienie robocze zaworu: 207 bar,
maksymalny przeciek wewnętrzny: 82 cm³/min przy 207 bar,
zakres temperatur pracy: od -40°C do +100°C,
medium: ciecze hydrauliczne na bazie oleju mineralnego,
zakres lepkości cieczy: 7,4–420 cSt,
praca cewki: ciągła w zakresie 85–115% napięcia nominalnego,
oznaczenie dodatkowe egzemplarza: 17/26.

Jak działa zawór TSV2-08-4CO?

TSV2-08-4CO steruje przepływem pomiędzy czterema kanałami hydraulicznymi. W stanie bez napięcia suwak łączy jedną parę kanałów, natomiast po podaniu napięcia przesuwa się i przełącza przepływ na drugą parę. Dzięki temu zawór może realizować zmianę kierunku przepływu w układzie hydraulicznym.

Na schemacie producent pokazuje typowe przełączenie crossover charakterystyczne dla układu 4/2. Oznacza to, że kierunek przepływu pomiędzy portami zmienia się po zasileniu cewki. :chatgpt-content-reference{index="1" }

Konstrukcja suwakowa

W przeciwieństwie do zaworów grzybkowych typu poppet, TSV2-08-4CO wykorzystuje suwak. Taka konstrukcja umożliwia realizację funkcji czterodrogowej w kompaktowym kartridżu i pozwala na przełączanie dwóch torów przepływu jednym elementem roboczym.

Producent podaje dla tego modelu maksymalny przeciek wewnętrzny 82 cm³/min przy ciśnieniu 207 bar. Jest to istotny parametr przy projektowaniu układów, w których położenie odbiornika ma być utrzymywane z wysoką dokładnością.

Ciśnienie robocze do 207 bar

Maksymalne ciśnienie robocze zaworu wynosi 207 bar. Wartość ta dotyczy samego kartridża. Dopuszczalne ciśnienie kompletnego układu zależy również od zastosowanego bloku, przewodów, przyłączy i pozostałych komponentów hydraulicznych.

Gniazdo 08-4

TSV2-08-4CO jest przeznaczony do montażu w gnieździe typu 08-4. Rysunek techniczny producenta pokazuje gwint 3/4-16 UNF. Przy wymianie zaworu należy sprawdzić pełną geometrię cavity, a nie wyłącznie sam gwint montażowy.

Sterowanie elektromagnetyczne

Katalog SAROIT przewiduje dla tej rodziny kilka wariantów zasilania cewki: 12 V DC, 24 V DC, 110 V AC oraz 220 V AC. Dostępne są również różne sposoby podłączenia elektrycznego, między innymi przewody podwójne, pojedyncze oraz złącze Hirschmann. Dokładne wykonanie konkretnego zaworu należy odczytać z pełnego kodu lub oznaczenia cewki.

Ręczne przesterowanie awaryjne

Producent przewiduje opcjonalną wersję z ręcznym przesterowaniem. Po wciśnięciu elementu sterującego i obrocie o 180° można ręcznie ustawić zawór w pozycji przełączonej. Ponowne wykonanie operacji w przeciwnym kierunku przywraca normalną pracę zaworu.

Jeżeli konkretny egzemplarz nie posiada oznaczenia M w pełnym kodzie zamówieniowym, nie należy zakładać, że funkcja ręcznego przesterowania jest obecna.

Medium i warunki pracy

Zawór jest przeznaczony do pracy z cieczami hydraulicznymi na bazie oleju mineralnego o lepkości od 7,4 do 420 cSt. Zakres temperatur roboczych wynosi od -40°C do +100°C.

Zastosowanie

TSV2-08-4CO może być stosowany w blokach hydraulicznych, agregatach, układach sterowania siłownikami dwustronnego działania, maszynach przemysłowych i urządzeniach mobilnych. Funkcja crossover pozwala wykorzystać zawór do elektrycznej zmiany kierunku przepływu pomiędzy czterema kanałami.

Na co zwrócić uwagę przy doborze?

Przed zamówieniem należy sprawdzić typ gniazda 08-4, napięcie i sposób podłączenia cewki, wymagany schemat przepływu CO oraz ewentualną funkcję ręcznego przesterowania. Sam rozmiar gwintu 3/4-16 UNF nie jest wystarczający do potwierdzenia kompatybilności.
