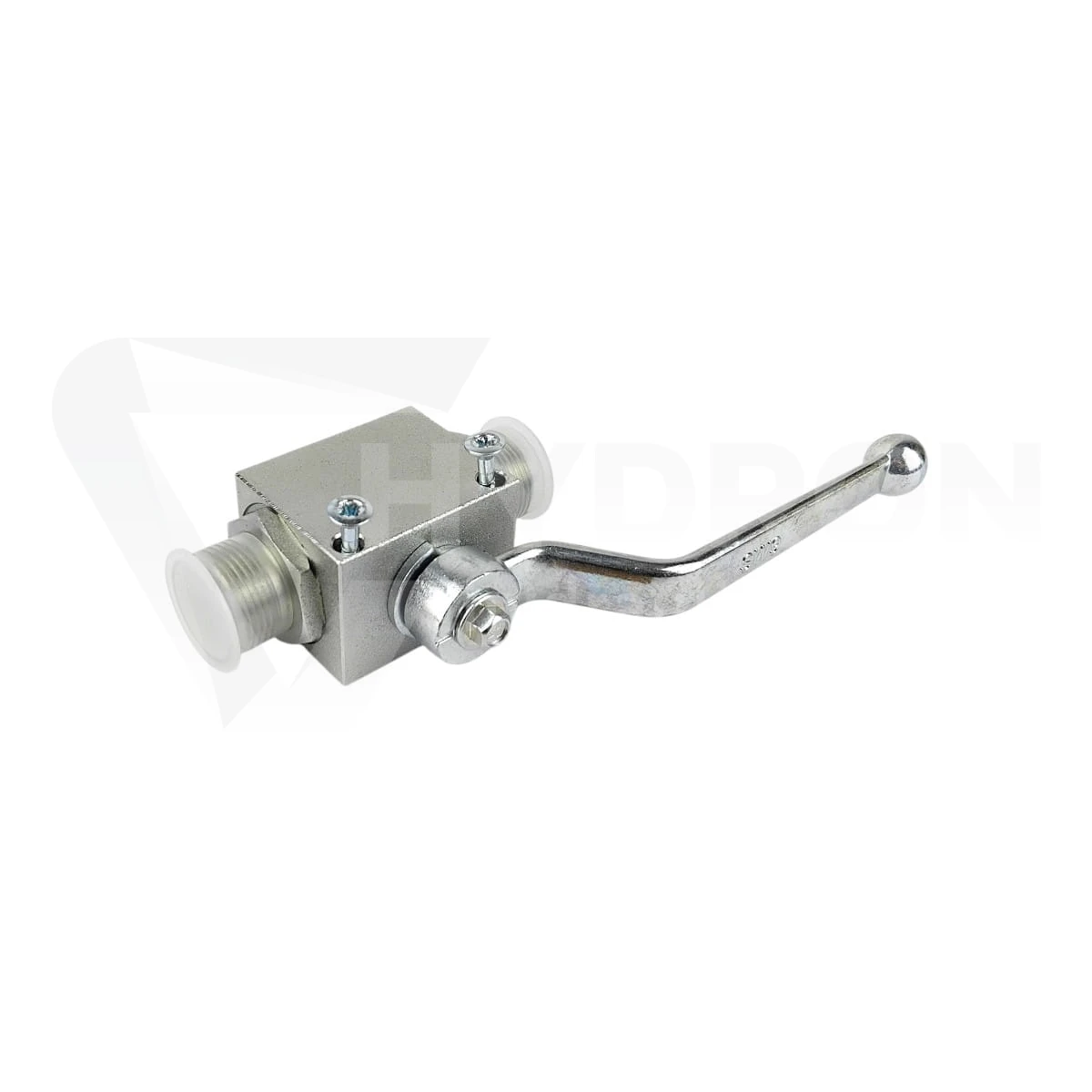

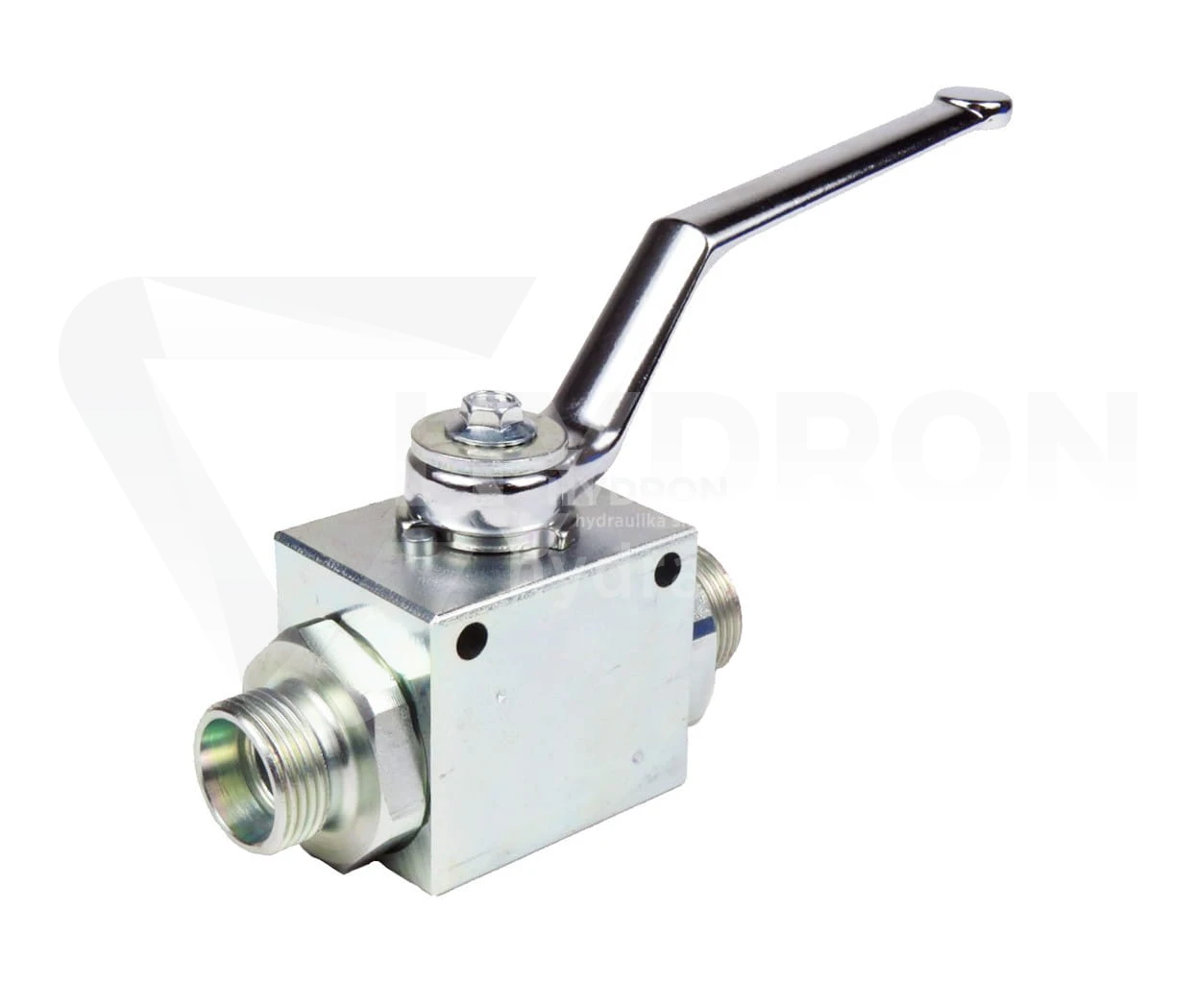

Zawór kulowy dwudrożny BKH M30X2 400bar 20S

Zawór kulowy dwudrożny BKH M30X2 400bar 20S to zawór odcinający do układów hydrauliki siłowej, przeznaczony do ręcznego otwierania i zamykania przepływu oleju na jednej linii hydraulicznej. Produkt ma dwa przyłącza z gwintem zewnętrznym metrycznym M30x2 w serii ciężkiej 20S, korpus ze stali ocynkowanej, otwory montażowe w korpusie oraz maksymalne ciśnienie robocze 400 bar. Zawór pracuje jako element typu zamknij / otwórz i może być stosowany w instalacjach z olejem hydraulicznym na bazie oleju mineralnego.

Parametry techniczne:

• Nazwa produktu: Zawór kulowy dwudrożny BKH M30X2 400bar 20S
• Kod produktu: ZAWOR BKH M30S
• Kod EAN: 0200000000851
• Typ zaworu: kulowy dwudrożny
• Funkcja: zamykający / otwierający
• Ilość otworów hydraulicznych: 2
• Typ gwintu: metryczny
• Rozmiar gwintu: M30x2
• Seria przyłącza: 20S
• Typ gwintów: zewnętrzne

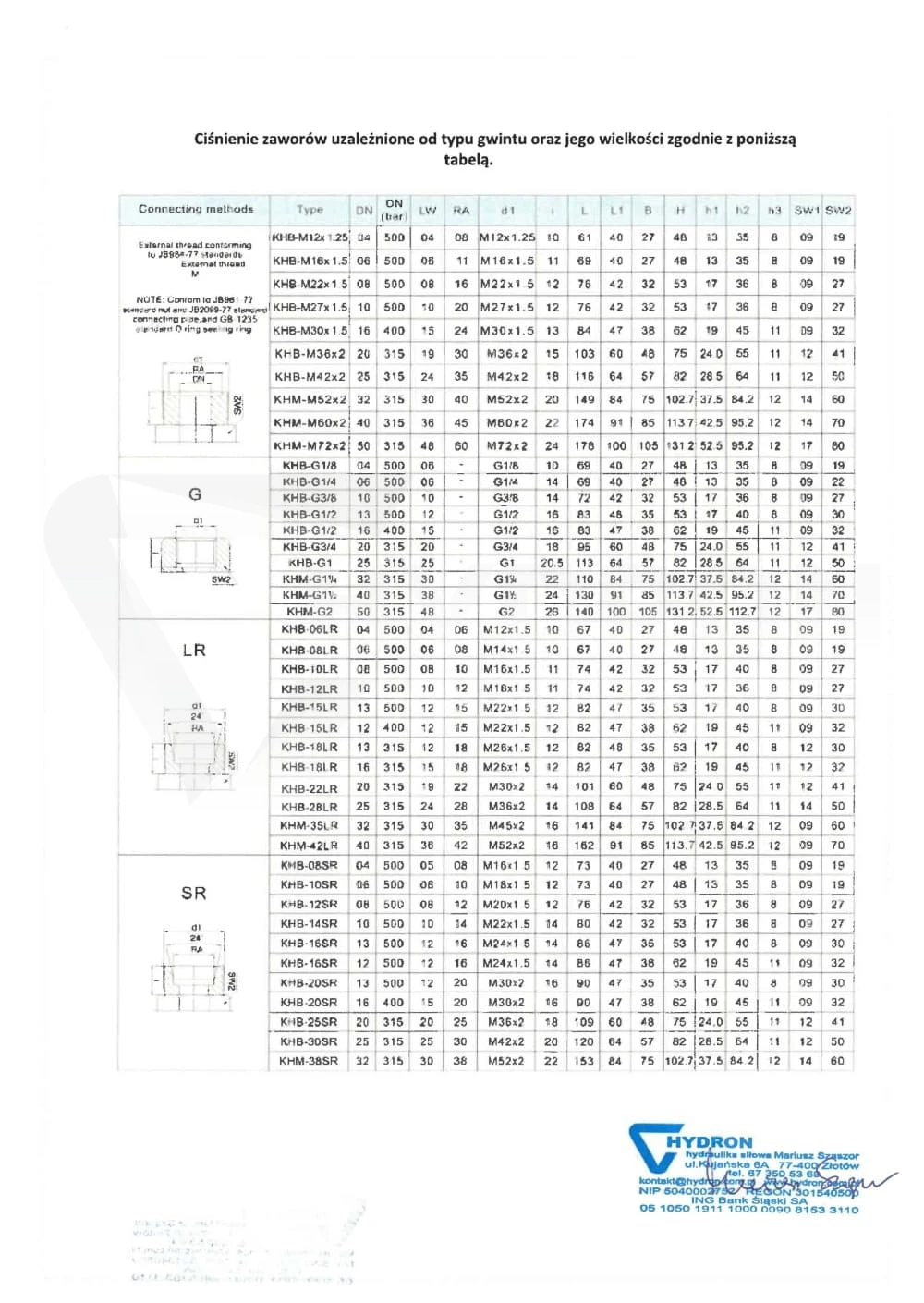

• Maksymalne ciśnienie robocze: 400 bar
• Materiał korpusu: stal ocynkowana / stal galwanizowana

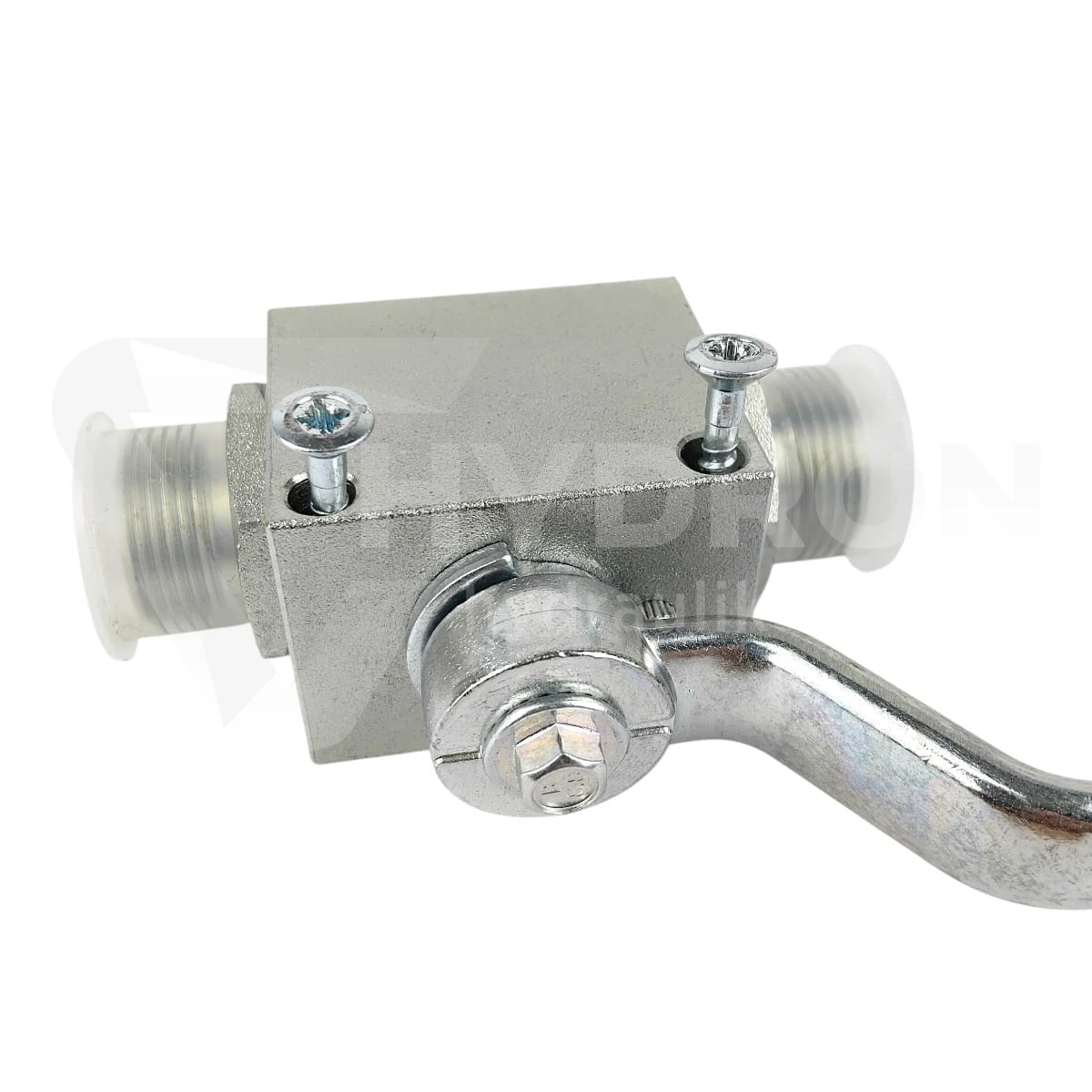

• Otwory montażowe w korpusie: tak
• Medium robocze: olej hydrauliczny na bazie oleju mineralnego
• Temperatura pracy z tabeli produktu: od -40°C do +100°C
• Temperatura otoczenia według opisu: od -40°C do +60°C
• Temperatura oleju według opisu: od -15°C do +80°C
• Zastosowanie: blokowanie lub otwieranie przepływu w jednej linii hydraulicznej

Zawór kulowy dwudrożny M30X2 do odcinania przepływu oleju

Zawór kulowy dwudrożny M30X2 stosuje się tam, gdzie operator musi szybko odciąć albo otworzyć przepływ oleju hydraulicznego w konkretnej linii. Nie jest to zawór regulacyjny ani dławiący. Jego zadaniem jest praca w dwóch podstawowych pozycjach: przepływ otwarty albo przepływ zamknięty. Dzięki temu można odseparować fragment instalacji, zabezpieczyć maszynę podczas postoju, zamknąć zasilanie wybranego obwodu albo uprościć obsługę serwisową układu. W praktyce taki zawór występuje przy maszynach rolniczych, budowlanych, leśnych, przemysłowych i serwisowych. Może pracować przy agregatach, rozdzielaczach, siłownikach, przewodach zasilających, liniach powrotnych lub pomocniczych, jeżeli parametry instalacji są zgodne z gwintem M30x2 20S i ciśnieniem roboczym do 400 bar. Przy kompletowaniu układu warto porównać go z innymi wariantami w kategorii zawory kulowe dwudrożne metryczne, aby dobrać rozmiar gwintu do konkretnego połączenia.

Zawór BKH 20S i znaczenie serii ciężkiej

Oznaczenie 20S informuje, że zawór jest przeznaczony do połączeń w serii ciężkiej. To bardzo ważne przy doborze, ponieważ sam gwint M30x2 nie powinien być traktowany jako jedyny parametr identyfikacyjny. W hydraulice siłowej gwint, średnica rury, seria złącza, stożek i elementy współpracujące muszą tworzyć zgodny system. Jeżeli użytkownik dobierze zawór tylko dlatego, że „gwint się zgadza”, może okazać się, że połączenie nie będzie pasować do przewodu, nakrętki, końcówki lub złączki w danej instalacji. Seria ciężka 20S ma sens w bardziej wymagających układach, gdzie ważna jest wyższa wytrzymałość połączenia i bezpieczna praca przy dużym ciśnieniu. Przy ciśnieniu roboczym 400 bar nie należy stosować przypadkowych przejściówek, niepewnych redukcji ani elementów z nieznanego źródła. Jeżeli zawór ma być połączony z przewodem elastycznym, dobrze jest od razu dobrać przewody hydrauliczne na wymiar z końcówkami zgodnymi z serią i parametrami pracy układu.

Gwint M30x2 w zaworze kulowym hydraulicznym

Gwint M30x2 w tym zaworze występuje po obu stronach korpusu jako gwint zewnętrzny. Oznacza to, że zawór wymaga odpowiednich elementów współpracujących po stronie instalacji. Mogą to być przewody, złączki, kolanka, tuleje, przyłączki lub inne elementy metryczne dopasowane do serii 20S. Przed montażem trzeba sprawdzić, czy dana instalacja rzeczywiście pracuje w systemie M30x2 20S, a nie w innym wariancie gwintu metrycznego albo w gwincie calowym BSP.

Częsty błąd polega na pomyleniu M30x2 z podobnym rozmiarem złącza albo zakupie zaworu bez sprawdzenia serii przyłącza. Skutkiem może być brak możliwości prawidłowego skręcenia połączenia, nieszczelność na styku, uszkodzenie gwintu lub konieczność stosowania dodatkowych redukcji. Jeżeli w instalacji występują różne standardy gwintów, dobór warto oprzeć na pomiarze gwintu i porównaniu z kategorią złączki hydrauliczne, zamiast dopasowywać element wyłącznie po wyglądzie.

Zasada działania zaworu kulowego dwudrożnego

Zawór kulowy dwudrożny działa przez obrót elementu zamykającego wewnątrz korpusu. Gdy otwór w kuli ustawi się zgodnie z kierunkiem przepływu, olej może przepływać przez zawór. Po obróceniu dźwigni przepływ zostaje odcięty. Taka konstrukcja jest prosta, szybka w obsłudze i wygodna w miejscach, gdzie potrzebne jest pewne zamknięcie jednej linii hydraulicznej.

Ten typ zaworu nie służy do precyzyjnej regulacji prędkości siłownika ani do stopniowego dławienia przepływu. Jeżeli użytkownik potrzebuje kontrolować prędkość ruchu, należy wybrać zawory dławiące albo zawory zwrotno-dławiące. Jeżeli celem jest jedynie odcięcie linii, zawór BKH M30X2 400bar 20S jest właściwym typem elementu, pod warunkiem zgodności gwintów i parametrów pracy.

Kiedy stosować zawór kulowy 400 bar w hydraulice siłowej

Zawór kulowy 400 bar stosuje się w układach, w których trzeba zachować możliwość odcięcia przepływu przy wysokim ciśnieniu roboczym. Może to być przydatne podczas serwisowania fragmentu instalacji, zabezpieczania obwodu, odłączania narzędzia, zamykania dopływu oleju do siłownika albo rozdzielania pracy kilku sekcji maszyny. W rolnictwie takie zawory mogą pojawić się przy maszynach zaczepianych, liniach do siłowników, osprzęcie hydraulicznym lub układach wymagających ręcznego zabezpieczenia przepływu.

W przemyśle zawór może pracować przy agregatach, stołach roboczych, prasach, urządzeniach technologicznych i stanowiskach utrzymania ruchu. W budownictwie i leśnictwie może być elementem układu maszyn roboczych, w których potrzebne jest szybkie ręczne zamknięcie wybranej linii. W każdym z tych przypadków zawór powinien być dobrany nie tylko do ciśnienia, ale także do przepływu, gwintu, serii przyłącza i rodzaju medium.

Błędy przy doborze zaworu kulowego M30X2

Najbardziej ryzykowny błąd to montaż zaworu o zbyt niskim ciśnieniu roboczym w instalacji wysokociśnieniowej. Jeżeli układ pracuje w zakresie zbliżonym do 400 bar, każdy element połączenia powinien mieć odpowiedni zapas i potwierdzone parametry. Sam zawór nie zapewni bezpieczeństwa, jeżeli przewód, końcówka, złączka lub szybkozłącze będą dobrane na niższe ciśnienie.

Drugim błędem jest potraktowanie zaworu kulowego jako elementu do regulacji przepływu. Praca w pozycji częściowo otwartej może powodować miejscowe obciążenie przepływu, turbulencje, wzrost temperatury oleju i szybsze zużycie elementu. Do regulowania prędkości siłownika albo ograniczania przepływu powinno się stosować zawory przeznaczone do dławienia, a nie zawór typu zamknij / otwórz.

Trzeci błąd dotyczy kierunku i sposobu prowadzenia instalacji. Jeżeli zawór zostanie zamontowany w miejscu narażonym na uderzenia, zabrudzenia albo przypadkowe zahaczenie dźwigni, może dojść do niezamierzonego zamknięcia przepływu. W maszynach pracujących w terenie trzeba przewidzieć położenie zaworu tak, aby był dostępny dla operatora, ale jednocześnie chroniony przed uszkodzeniem mechanicznym.

Skutki nieprawidłowego montażu zaworu odcinającego

Nieprawidłowo dobrany albo źle zamontowany zawór odcinający może powodować wycieki, spadki wydajności, przegrzewanie oleju, uszkodzenia uszczelnień oraz niekontrolowane zatrzymanie pracy obwodu. W wysokociśnieniowej hydraulice siłowej niewielka nieszczelność może szybko przerodzić się w awarię, szczególnie jeżeli połączenie pracuje pod drganiami albo jest obciążone ruchem przewodu. Jeżeli zawór zostanie wpięty w instalację bez odpowiedniego podparcia przewodów, ciężar węża może przenosić naprężenia na gwint i korpus. To zwiększa ryzyko rozszczelnienia oraz uszkodzenia elementów sąsiadujących. W miejscach, w których przewód może ocierać się o ramę maszyny, warto zastosować osłony spiralne na węże, ponieważ zabezpieczają one przewody przed przetarciem i uszkodzeniami zewnętrznymi.

Dobór zaworu BKH do przewodów, złączek i szybkozłączy

Żeby układ działał poprawnie, potrzebne są także przewody, złączki i elementy montażowe zgodne z parametrami zaworu. Przy zaworze BKH M30X2 400bar 20S trzeba sprawdzić, czy przewód elastyczny ma odpowiednią średnicę, ciśnienie pracy, końcówkę oraz sposób ułożenia. Jeżeli zawór ma odcinać fragment instalacji, nie może być najsłabszym ani przypadkowo dobranym elementem całego obwodu.

W układach, które mają być często rozłączane, można rozważyć szybkozłącza hydrauliczne, ale ich parametry muszą odpowiadać ciśnieniu i przepływowi instalacji. Jeżeli zawór ma być elementem stałego obwodu, większe znaczenie będą miały odpowiednio dobrane złączki metryczne, końcówki do przewodów oraz prawidłowe prowadzenie przewodu względem dźwigni zaworu.

Zawory kulowe dwudrożne metryczne w kompletnym układzie

Zawory kulowe dwudrożne metryczne są praktycznym rozwiązaniem w instalacjach, w których trzeba szybko odciąć przepływ bez przebudowy całej sekcji hydraulicznej. W porównaniu z zaworami trójdrożnymi lub czterodrożnymi ich zadanie jest prostsze: mają obsłużyć jedną linię. Dlatego dobrze sprawdzają się w miejscach, gdzie potrzebne jest ręczne zamknięcie obwodu, a nie zmiana kierunku przepływu.

Jeżeli układ wymaga przełączania między dwoma odbiornikami, właściwszym rozwiązaniem mogą być zawory kulowe trójdrożne. Jeżeli instalacja wymaga sterowania kierunkiem przepływu w siłowniku, należy rozważyć rozdzielacz hydrauliczny. Jeżeli natomiast celem jest tylko zamknięcie jednej linii, zawór kulowy dwudrożny BKH M30X2 400bar 20S jest typowym elementem odcinającym.

Zastosowanie w rolnictwie, przemyśle i serwisie

W rolnictwie zawór kulowy dwudrożny M30X2 może być stosowany przy maszynach, które wymagają ręcznego odcięcia przepływu oleju do wybranego obwodu. Dotyczy to na przykład siłowników, osprzętu roboczego, instalacji pomocniczych i fragmentów układu wymagających zabezpieczenia podczas transportu lub postoju. W serwisie maszyn zawór może ułatwić odcięcie fragmentu instalacji przed wymianą przewodu, szybkozłącza albo złączki.

W przemyśle zawór może być montowany przy agregatach hydraulicznych, stołach, prasach, maszynach produkcyjnych i instalacjach technologicznych. Otwory montażowe w korpusie pozwalają stabilniej zamocować zawór, co ma znaczenie w układach narażonych na drgania. Stabilny montaż ogranicza naprężenia na gwintach i pomaga utrzymać szczelność połączeń w dłuższej eksploatacji.

FAQ – najczęściej zadawane pytania

Do czego służy zawór kulowy dwudrożny BKH M30X2 400bar 20S?

Zawór kulowy dwudrożny BKH M30X2 400bar 20S służy do ręcznego otwierania i zamykania przepływu oleju hydraulicznego w jednej linii. Jest to zawór odcinający typu zamknij / otwórz, stosowany w układach hydrauliki siłowej.

Czy zawór kulowy dwudrożny można stosować do regulacji przepływu?

Nie powinno się stosować zaworu kulowego dwudrożnego jako zaworu regulacyjnego. Jego podstawową funkcją jest pełne otwarcie albo pełne zamknięcie przepływu. Do regulowania prędkości siłownika lub ograniczania przepływu należy stosować zawory dławiące albo zwrotno-dławiące.

Co oznacza M30X2 20S w tym zaworze?

M30X2 oznacza rozmiar gwintu metrycznego, a 20S oznacza serię ciężką połączenia. Przy doborze trzeba sprawdzić oba parametry, ponieważ sam gwint nie wystarczy do potwierdzenia zgodności z przewodem, złączką lub końcówką hydrauliczną.

Jakie ciśnienie wytrzymuje zawór BKH M30X2?

Zawór BKH M30X2 ma maksymalne ciśnienie robocze 400 bar. Pozostałe elementy instalacji, takie jak przewody, złączki, szybkozłącza i końcówki, również muszą być dobrane do odpowiedniego ciśnienia pracy.

Czy zawór ma otwory montażowe?

Tak, karta produktu wskazuje, że zawór ma otwory montażowe w korpusie. Ułatwia to stabilne zamocowanie zaworu w maszynie lub instalacji, co jest ważne przy pracy pod ciśnieniem i przy drganiach układu.

Do jakiego medium przeznaczony jest ten zawór?

Zawór jest przeznaczony do pracy z olejem hydraulicznym na bazie oleju mineralnego. Przy innym medium trzeba sprawdzić zgodność materiału, uszczelnień, temperatury i parametrów pracy.
