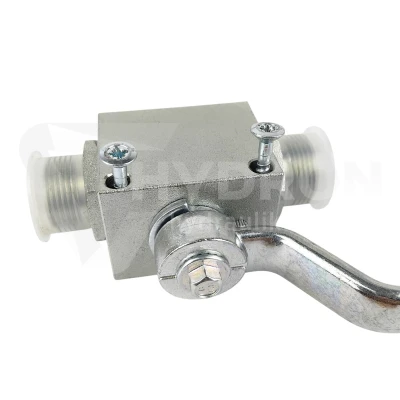

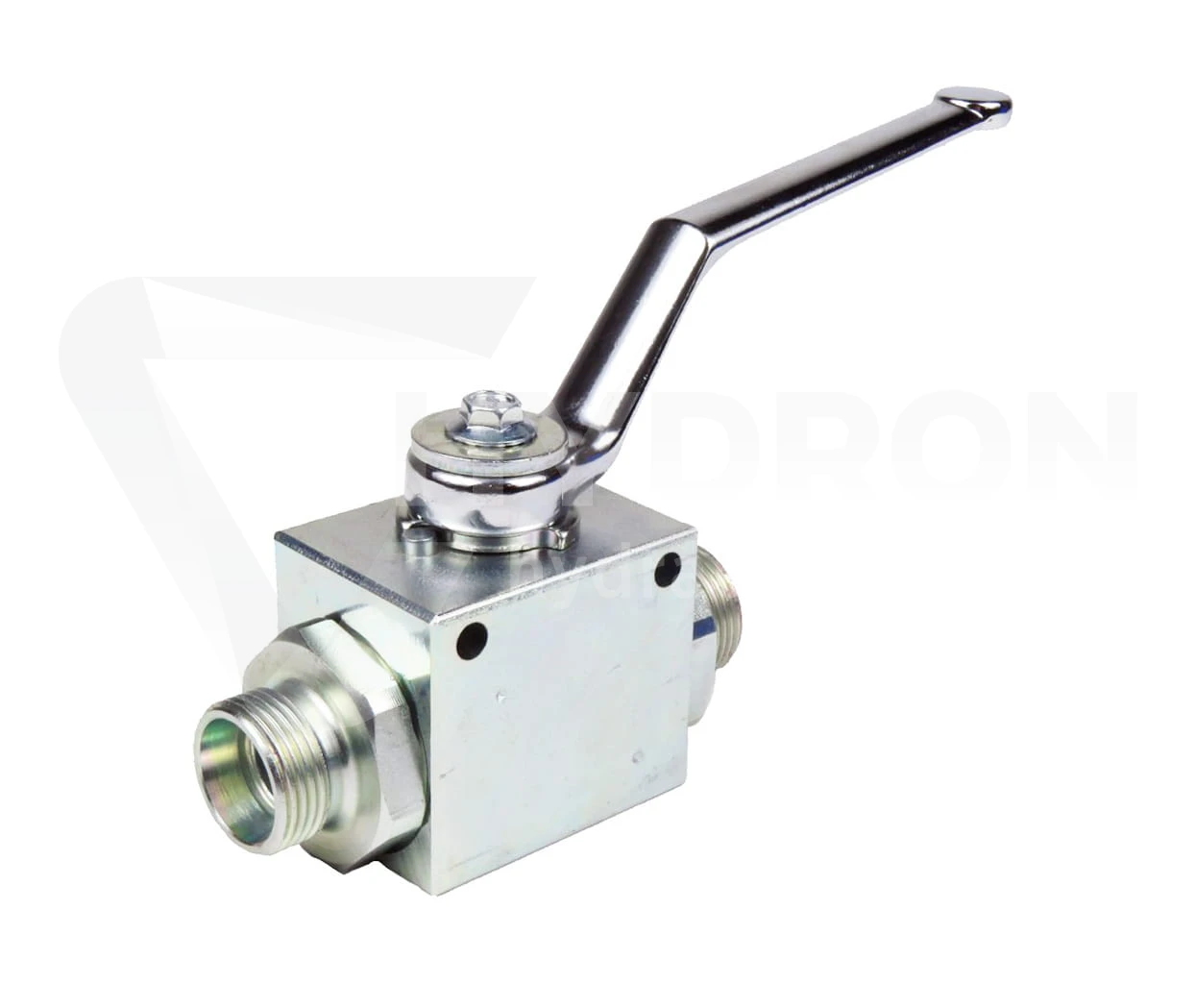

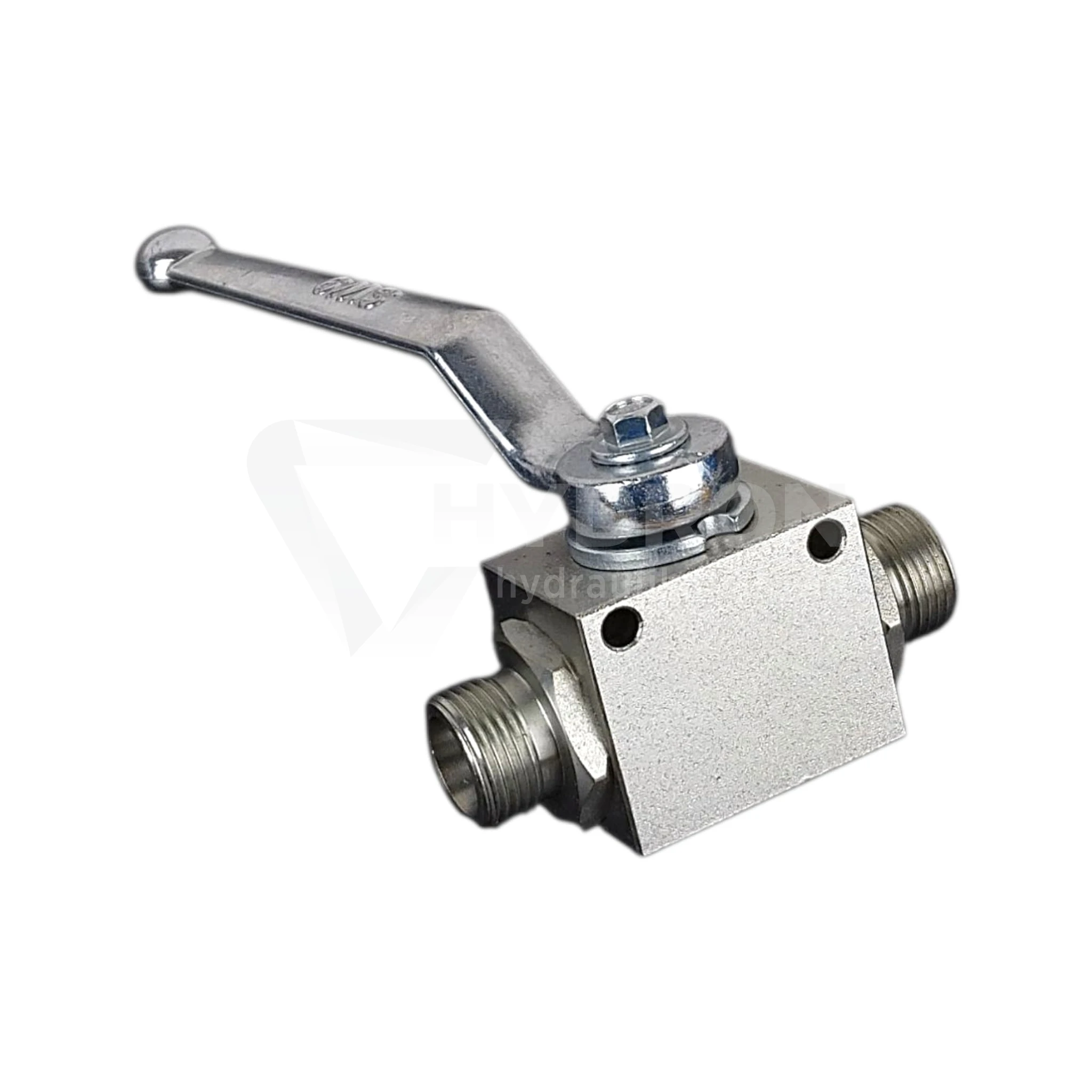

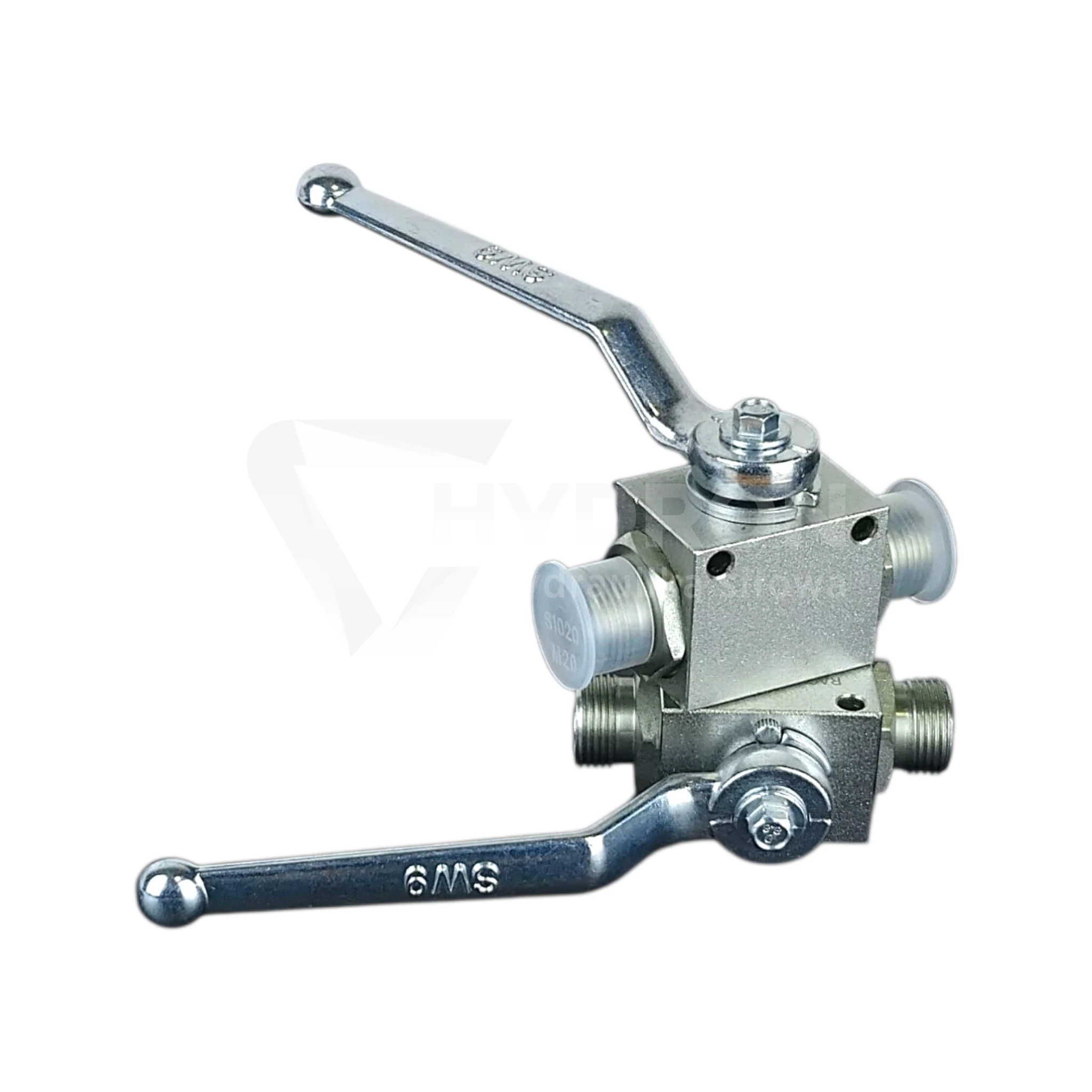

Zawór kulowy dwudrożny BKH M30X2 400bar 22L

Zawór kulowy dwudrożny BKH M30X2 400bar 22L jest zaworem odcinającym do hydrauliki siłowej, przeznaczonym do otwierania i zamykania przepływu oleju na pojedynczej linii hydraulicznej. Produkt ma gwinty zewnętrzne M30x2 w serii 22L, pracuje przy maksymalnym ciśnieniu 400 bar i jest stosowany z olejem hydraulicznym na bazie oleju mineralnego. Korpus wykonany jest ze stali ocynkowanej, a otwory montażowe w korpusie ułatwiają stabilne zamocowanie zaworu na maszynie, ramie, pulpicie hydraulicznym lub wsporniku instalacji.

• Produkt: zawór kulowy dwudrożny BKH M30X2 400bar 22L
• Typ zaworu: zawór kulowy dwudrożny
• Funkcja: zamykanie i otwieranie przepływu oleju
• Gwinty: zewnętrzne GZ
• Rozmiar gwintu: M30x2
• Seria: 22L
• Maksymalne ciśnienie robocze: 400 bar
• Otwory montażowe: tak, w korpusie
• Materiał: stal ocynkowana
• Temperatura pracy: od -40°C do +100°C
• Dopuszczalna temperatura otoczenia: od -40°C do +60°C
• Dopuszczalna temperatura oleju: od -15°C do +80°C
• Medium robocze: olej hydrauliczny na bazie oleju mineralnego
• Ilość otworów hydraulicznych: 2
• Kod produktu: ZAWOR BKH M30
• Kod kreskowy EAN: 0200000000844

Zawór kulowy dwudrożny BKH M30X2 400bar 22L do odcinania przepływu oleju

Zawór kulowy dwudrożny BKH M30X2 400bar 22L służy do prostego i pewnego odcięcia przepływu w jednej linii hydraulicznej. W praktyce stosuje się go tam, gdzie operator, serwisant lub konstruktor układu chce mieć możliwość szybkiego zamknięcia wybranego odcinka instalacji bez demontażu przewodu, rury albo złączki. Zawór może pracować w układach maszyn rolniczych, budowlanych, leśnych, sadowniczych i przemysłowych. Podobne elementy można dobrać w kategorii zawory kulowe dwudrożne.

Gwint M30x2 22L i dobór do instalacji hydraulicznej

Gwint M30x2 w serii 22L należy traktować jako dokładny wymiar montażowy. Nie wystarczy sprawdzić, że gwint jest metryczny i ma podobną średnicę. W układach hydraulicznych znaczenie ma również seria L/S, sposób uszczelnienia oraz element współpracujący. Zawór BKH M30X2 400bar 22L ma dwa gwinty zewnętrzne, dlatego do połączenia z instalacją należy dobrać odpowiednie przyłączki, nakrętki lub przewody zakończone w zgodnym standardzie. Do strony metrycznej można dobrać na przykład przyłączkę prostą ED 3/4/M30x2 22L, jeżeli odpowiada ona rzeczywistemu układowi montażowemu.

Kiedy stosować zawór kulowy BKH M30X2

Zawór kulowy BKH M30X2 stosuje się wtedy, gdy w układzie potrzebne jest ręczne odcięcie przepływu oleju. Może to być linia zasilająca, powrotna, robocza albo pomocnicza, zależnie od konstrukcji maszyny. Zawór sprawdza się przy serwisie instalacji, zabezpieczeniu wybranego obwodu, odcięciu fragmentu układu podczas naprawy lub kontrolowanym zamykaniu przepływu do odbiornika hydraulicznego. Jeżeli zawór ma zostać połączony z przewodem elastycznym, można dobrać przewody hydrauliczne na wymiar, tak aby długość przewodu i końcówki były dopasowane do miejsca montażu.

Ciśnienie 400 bar i praca zaworu w układzie

Maksymalne ciśnienie robocze 400 bar oznacza, że zawór jest przeznaczony do wymagających układów hydrauliki siłowej, pod warunkiem że pozostałe elementy instalacji również są dobrane do takich parametrów. Zawór nie podnosi wytrzymałości całego układu. Cała linia hydrauliczna zawsze pracuje według najsłabszego elementu, dlatego trzeba sprawdzić przewody, złączki, przyłączki, rozdzielacze, rury i uszczelnienia. Przy diagnostyce układu warto używać manometrów hydraulicznych, szczególnie gdy zawór ma pracować w instalacji o wysokim ciśnieniu lub po modernizacji obwodu.

Czego nie robi zawór kulowy dwudrożny

Zawór kulowy dwudrożny BKH nie jest rozdzielaczem, zaworem bezpieczeństwa ani zaworem do precyzyjnej regulacji przepływu. Jego zadaniem jest otwarcie albo zamknięcie przepływu oleju. Używanie zaworu kulowego jako stałego dławika nie jest prawidłowym rozwiązaniem, ponieważ może powodować nagrzewanie oleju, straty ciśnienia i niekontrolowaną pracę układu. Jeżeli instalacja wymaga sterowania kierunkiem pracy siłownika, należy dobrać odpowiedni rozdzielacz hydrauliczny. Jeżeli potrzebna jest regulacja przepływu, należy wybrać zawór przeznaczony do tej funkcji.

Otwory montażowe w korpusie zaworu BKH

Otwory montażowe w korpusie pozwalają zamocować zawór stabilnie do konstrukcji maszyny, wspornika lub płyty montażowej. To ważne, ponieważ zawór kulowy nie powinien wisieć wyłącznie na przewodach. Przy większych gwintach i przewodach o większej średnicy masa instalacji oraz drgania maszyny mogą przenosić obciążenie na gwinty i połączenia. Stabilne zamocowanie korpusu zmniejsza ryzyko luzowania przewodów, ogranicza naprężenia i poprawia wygodę obsługi dźwigni. Przy prowadzeniu rur i przewodów warto stosować uchwyty i obejmy do rur oraz przewodów.

Błędy przy montażu zaworu M30x2 22L

Najczęstszy błąd polega na dobraniu zaworu po samym gwincie M30x2, bez sprawdzenia serii 22L i elementów współpracujących. Drugi problem to montaż zaworu w miejscu, w którym dźwignia nie ma pełnego zakresu ruchu lub jest trudno dostępna dla operatora. Trzeci błąd to pozostawienie przewodów pod naprężeniem. Jeżeli przewód po dokręceniu zaworu jest skręcony, zbyt krótki albo zbyt mocno zagięty, obciążenie przenosi się na korpus zaworu i połączenia gwintowane. W takich sytuacjach trzeba poprawić trasę przewodu albo dobrać inne końcówki i przyłączki kolankowe hydrauliczne.

Skutki źle dobranego zaworu kulowego

Źle dobrany zawór kulowy może powodować ograniczenie przepływu, spadki ciśnienia, wycieki, przeciążenie pompy i przegrzewanie oleju. Jeżeli zawór ma zbyt mały przekrój względem przepływu w układzie, maszyna może pracować wolniej, a olej może się szybciej nagrzewać. Jeżeli połączenia są dobrane niezgodnie, wyciek może pojawić się już przy pierwszym uruchomieniu. Nadmierne dokręcanie nie naprawia błędnego doboru gwintu albo uszczelnienia. Może natomiast uszkodzić elementy współpracujące i utrudnić późniejszą naprawę.

Zakres temperatury i medium robocze

Zawór jest przeznaczony do pracy z olejem hydraulicznym na bazie oleju mineralnego. Na karcie produktu podano dopuszczalną temperaturę otoczenia od -40°C do +60°C oraz dopuszczalną temperaturę oleju od -15°C do +80°C. Przy doborze trzeba brać pod uwagę rzeczywiste warunki pracy maszyny, szczególnie w układach pracujących zimą, w pobliżu źródeł ciepła albo przy intensywnej eksploatacji. Jeżeli olej nagrzewa się nadmiernie, przyczyną może być zbyt duży opór przepływu, nieprawidłowa regulacja układu, zabrudzony filtr albo źle dobrany element instalacji. W takich przypadkach warto sprawdzić także filtry hydrauliczne i ogólny stan oleju.

Zastosowanie w rolnictwie, leśnictwie, budownictwie i przemyśle

Zawór kulowy dwudrożny BKH M30X2 400bar 22L może być stosowany w maszynach rolniczych, leśnych, sadowniczych, budowlanych i przemysłowych. W rolnictwie pozwala odcinać wybrane obwody robocze, w budownictwie ułatwia obsługę instalacji maszyn ciężkich, a w przemyśle może pracować jako zawór odcinający przy stanowiskach hydraulicznych i urządzeniach technologicznych. Prosta zasada działania ułatwia kontrolę stanu zaworu. Położenie dźwigni pozwala szybko ocenić, czy przepływ jest otwarty, czy zamknięty.

Dobór przyłączy do zaworu BKH M30X2

Do zaworu z gwintami zewnętrznymi M30x2 22L trzeba dobrać elementy zgodne z tym wymiarem i sposobem połączenia. W zależności od układu mogą to być przyłączki proste, złączki metryczne, przewody z końcówkami w odpowiedniej serii albo elementy rurowe. Przy budowie instalacji od podstaw można połączyć zawór z bezszwowymi rurami precyzyjnymi do hydrauliki siłowej, jeżeli układ wymaga sztywnego prowadzenia linii. Przy naprawie przewodu elastycznego trzeba sprawdzić średnicę DN, typ końcówki, gwint oraz ciśnienie pracy przewodu.

Wsparcie techniczne Hydron przy doborze zaworów BKH

Hydron dostarcza zawory hydrauliczne, złączki, przewody, rury, przyłączki i elementy montażowe dla serwisów, firm utrzymania ruchu, zakładów produkcyjnych oraz użytkowników maszyn roboczych. Przy doborze zaworu kulowego dwudrożnego BKH M30X2 400bar 22L warto podać ciśnienie pracy, medium, gwint, serię 22L, przepływ oraz miejsce montażu. Takie informacje pozwalają szybciej ocenić, czy właściwy będzie zawór BKH M30X2, inny zawór metryczny, wersja nierdzewna, zawór BSP czy zawór z innym sposobem przyłączenia. Poprawny dobór ogranicza ryzyko wycieków i ułatwia późniejszy serwis układu.

Faq

Czy zawór kulowy BKH M30X2 400bar 22L służy do regulacji przepływu?

Nie. Zawór kulowy BKH M30X2 400bar 22L służy do otwierania i zamykania przepływu oleju na jednej linii hydraulicznej. Nie jest zaworem do precyzyjnej regulacji przepływu.

Jakie gwinty ma zawór BKH M30X2 400bar 22L?

Zawór ma gwinty zewnętrzne M30x2 w serii 22L.

Jakie ciśnienie pracy ma zawór kulowy BKH M30X2?

Maksymalne ciśnienie robocze wynosi 400 bar. Pozostałe elementy instalacji również muszą być dobrane do wymaganego ciśnienia pracy.

Czy zawór ma otwory montażowe?

Tak. Zawór ma otwory montażowe w korpusie, co ułatwia stabilne zamocowanie zaworu do konstrukcji maszyny lub wspornika.

Do jakiego medium jest przeznaczony ten zawór?

Zawór jest przeznaczony do oleju hydraulicznego na bazie oleju mineralnego.

Jaka jest temperatura pracy zaworu?

Parametry produktu wskazują temperaturę pracy od -40°C do +100°C. W opisie technicznym podano także dopuszczalną temperaturę otoczenia od -40°C do +60°C oraz temperaturę oleju od -15°C do +80°C.

Czy zawór BKH można zamykać przy wysokim ciśnieniu?

Opis produktu wskazuje, że zawór można zamykać i otwierać nawet przy wysokim ciśnieniu, przy zachowaniu parametrów dopuszczalnych dla układu.
