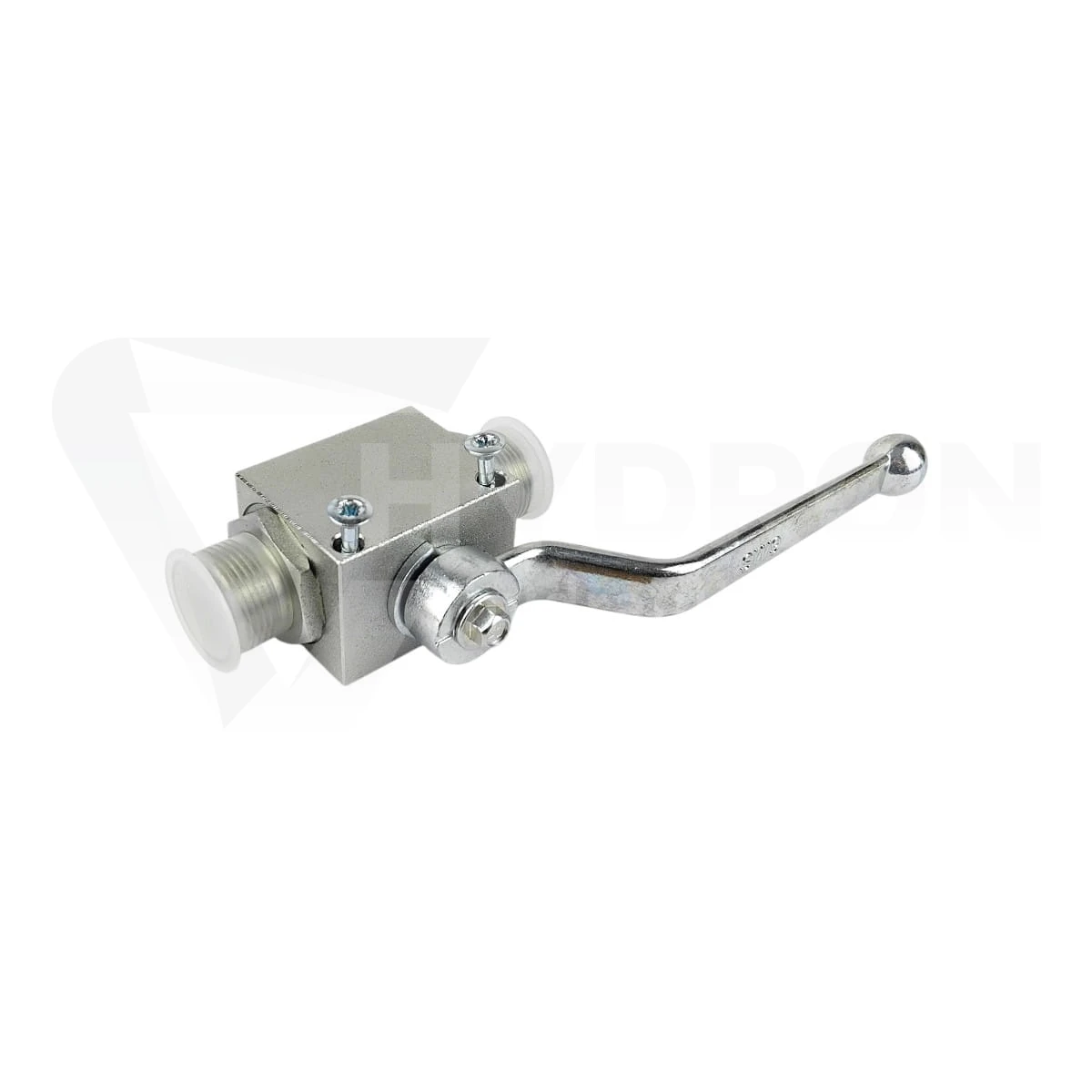

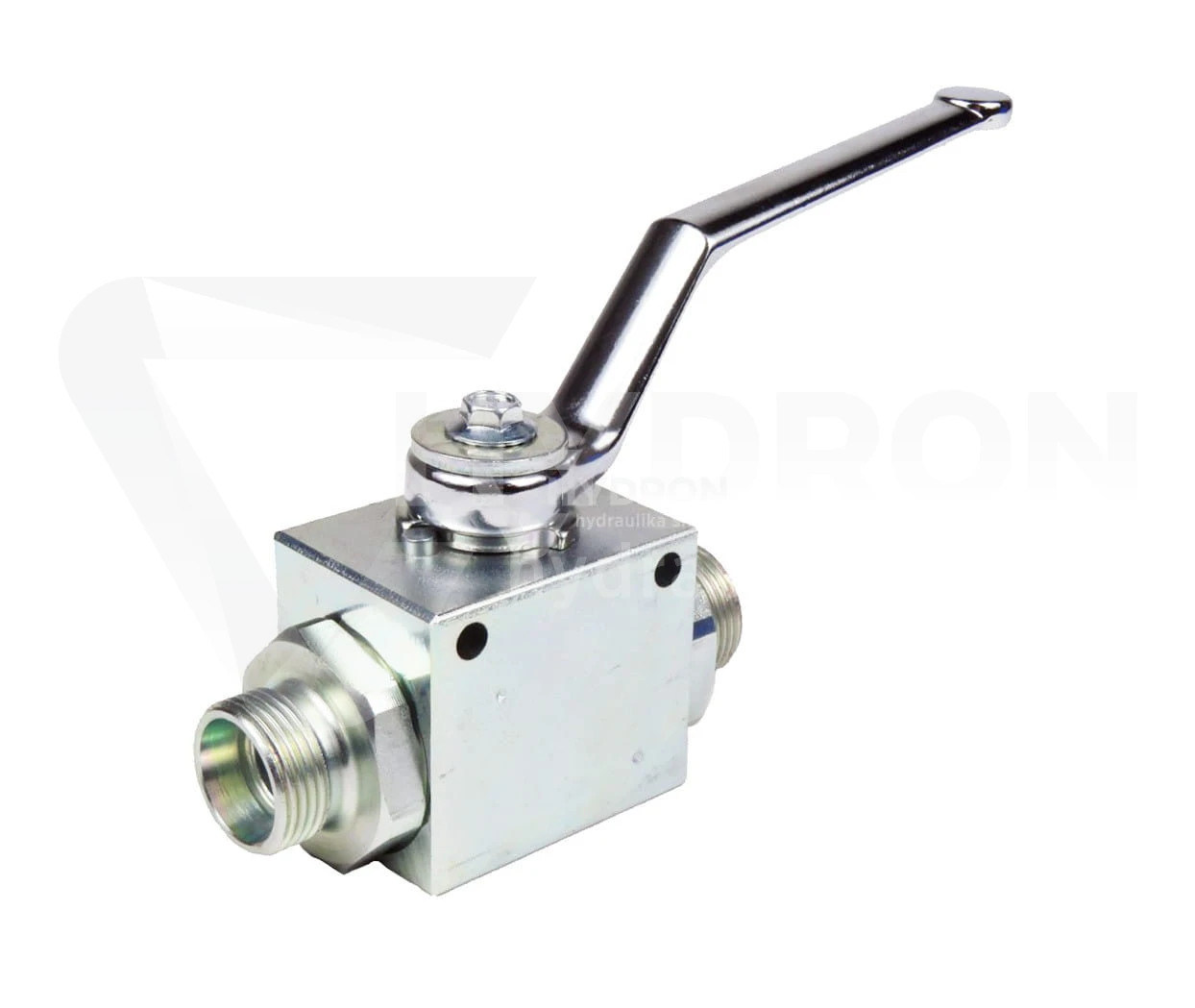

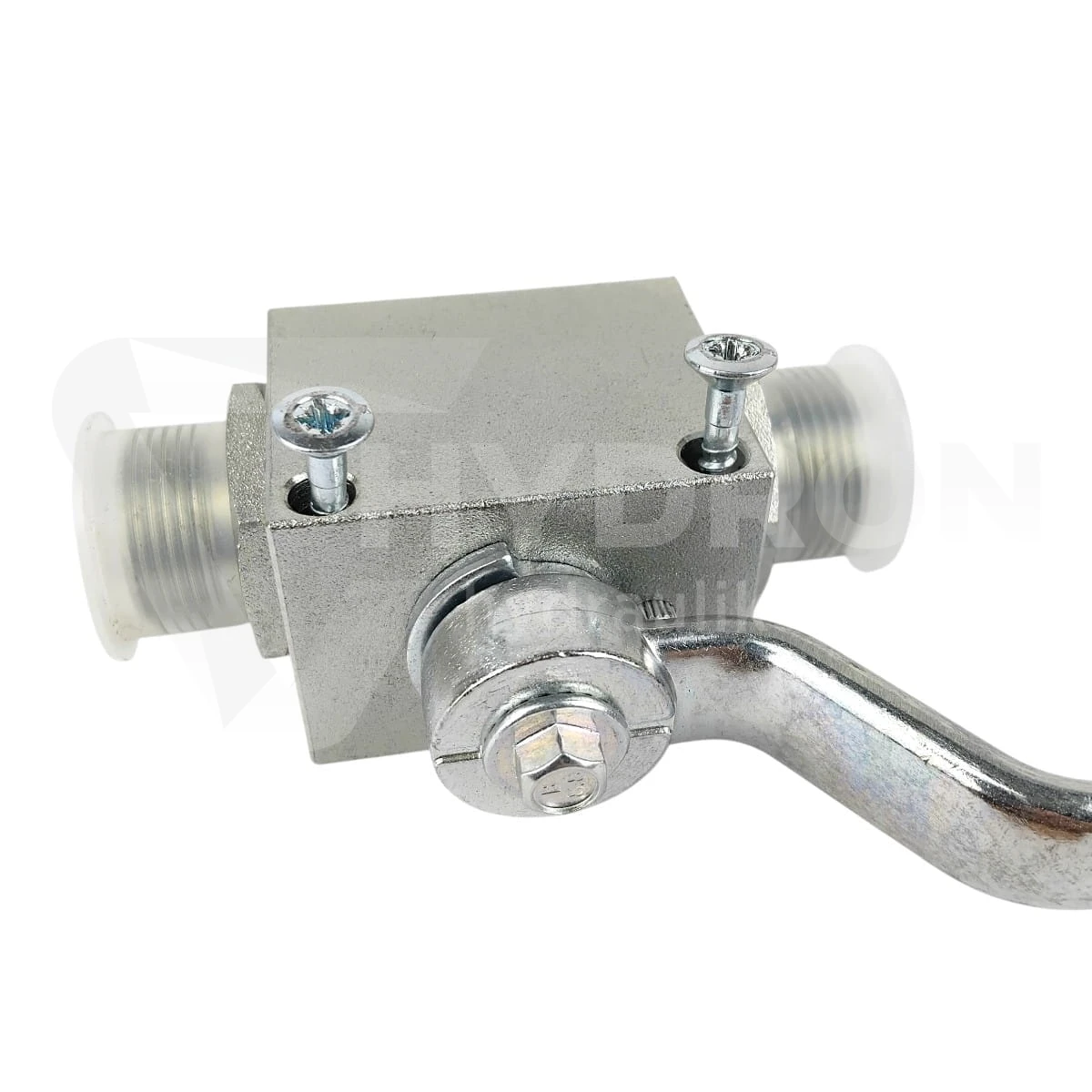

Zawór kulowy RKH 20 S PN315

Zawór kulowy RKH 20 S PN315 jest dwudrożnym zaworem odcinającym do układów hydrauliki siłowej, stosowanym do zamykania i otwierania przepływu oleju na pojedynczej linii hydraulicznej. Produkt pracuje jako element typu „zamknij / otwórz”, przeznaczony do instalacji z olejem hydraulicznym na bazie oleju mineralnego. Oznaczenie 20 S wskazuje rozmiar przyłącza z serii ciężkiej, a PN315 oznacza ciśnienie nominalne 315 bar. Korpus wykonany ze stali galwanizowanej pozwala stosować zawór w maszynach roboczych, instalacjach przemysłowych, rolnictwie, budownictwie i serwisie hydrauliki siłowej.

• Produkt: zawór kulowy RKH 20 S PN315
• Typ zaworu: zawór kulowy dwudrożny
• Funkcja: odcinanie i otwieranie przepływu oleju
• Rozmiar: 20 S
• Ciśnienie nominalne: PN315
• Medium robocze: olej hydrauliczny na bazie oleju mineralnego
• Materiał: stal galwanizowana
• Kod produktu: ZAWOR RKH 20S
• Kod kreskowy EAN: 0200000021993
• Kategoria: zawory kulowe dwudrożne metryczne

Zawór kulowy RKH 20 S PN315 jako odcięcie linii hydraulicznej

W instalacji hydraulicznej zawór kulowy RKH 20 S PN315 pełni prostą, ale bardzo ważną funkcję. Pozwala odciąć przepływ oleju w wybranej linii bez demontażu przewodu, złączki lub fragmentu instalacji. W praktyce jest stosowany tam, gdzie operator albo serwisant musi szybko zamknąć dopływ oleju do danego odcinka układu. Dotyczy to maszyn rolniczych, urządzeń budowlanych, agregatów, stanowisk przemysłowych oraz instalacji, w których wymagana jest możliwość ręcznego zamknięcia przepływu. Pełną grupę podobnych elementów można sprawdzić w kategorii zawory hydrauliczne.

Kiedy stosować zawór kulowy RKH 20 S

Zawór RKH 20 S stosuje się wtedy, gdy w układzie potrzebne jest mechaniczne odcięcie przepływu na pojedynczej linii hydraulicznej. Może to być linia zasilająca, powrotna albo odcinek instalacji pomocniczej, zależnie od konstrukcji maszyny. Zawór kulowy nie reguluje precyzyjnie natężenia przepływu, tylko pracuje jako element otwarty albo zamknięty. To ważne rozróżnienie, ponieważ próba używania zaworu kulowego jako stałego dławika może przyspieszać zużycie elementów, powodować nagrzewanie oleju i zakłócać pracę układu. Do regulacji przepływu należy dobierać inne zawory hydrauliczne, dopasowane do konkretnej funkcji układu.

Rozmiar 20 S i ciśnienie PN315 w praktyce

Oznaczenie 20 S trzeba traktować jako informację montażową, a nie tylko jako fragment nazwy produktu. Seria S oznacza wykonanie dla cięższych warunków pracy niż typowe lekkie przyłącza rurowe. Przed zakupem należy sprawdzić, czy w maszynie rzeczywiście występuje przyłącze zgodne z rozmiarem 20 S oraz czy ciśnienie robocze układu mieści się w zakresie przewidzianym dla zaworu PN315. Jeżeli instalacja jest budowana od podstaw, warto od razu dobrać właściwe bezszwowe rury precyzyjne do hydrauliki siłowej oraz elementy złączne zgodne z wymiarem i warunkami pracy.

Dobór zaworu kulowego do układu hydraulicznego

Dobór zaworu kulowego powinien uwzględniać rozmiar przyłączy, ciśnienie robocze, medium, miejsce montażu i sposób obsługi dźwigni. Zawór kulowy RKH 20 S PN315 będzie właściwym wyborem w układzie, w którym potrzebny jest zawór odcinający dla linii odpowiadającej rozmiarowi 20 S i ciśnieniu nominalnemu PN315. Nie należy dobierać zaworu wyłącznie po wyglądzie lub przybliżonej wielkości korpusu. Błąd przy średnicy, serii przyłącza albo rodzaju gwintu może spowodować brak możliwości montażu lub wymusić stosowanie przypadkowych redukcji. W takich przypadkach lepiej dobrać właściwe złączki hydrauliczne od razu do konkretnego zaworu i przewodu.

Czego nie robi zawór kulowy dwudrożny

Zawór kulowy dwudrożny nie jest rozdzielaczem hydraulicznym, zaworem bezpieczeństwa ani zaworem dławiącym do płynnej regulacji przepływu. Jego zadaniem jest szybkie otwarcie lub zamknięcie przepływu oleju. Jeżeli układ wymaga sterowania kierunkiem pracy siłownika, potrzebny będzie odpowiedni rozdzielacz hydrauliczny. Jeżeli celem jest ochrona układu przed zbyt wysokim ciśnieniem, należy dobrać właściwy zawór przelewowy lub zabezpieczający. Taki podział funkcji ma znaczenie, bo stosowanie zaworu kulowego niezgodnie z przeznaczeniem może prowadzić do przegrzewania oleju, skoków ciśnienia i nieprawidłowej pracy maszyny.

Błędy przy montażu zaworu RKH 20 S

Jednym z częstszych błędów jest montaż zaworu w miejscu, w którym dźwignia nie ma swobodnego zakresu ruchu. Zawór może być dobrany technicznie poprawnie, ale jeżeli operator nie ma wygodnego dostępu do dźwigni, obsługa staje się uciążliwa i zwiększa ryzyko przypadkowego pozostawienia zaworu w niewłaściwym położeniu. Drugi błąd to brak kontroli czystości instalacji przed montażem. Zanieczyszczenia znajdujące się w przewodach mogą trafić w okolice kuli i gniazd, co pogarsza szczelność oraz trwałość zaworu. Przy naprawie warto sprawdzić również stan oleju hydraulicznego i elementów filtracyjnych w układzie.

Skutki złego doboru zaworu kulowego

Źle dobrany zawór kulowy może ograniczać przepływ, powodować niepotrzebne straty ciśnienia albo stać się miejscem powtarzających się nieszczelności. Jeżeli zawór ma zbyt mały przekrój w stosunku do przepływu w instalacji, układ może pracować wolniej, olej może się nagrzewać, a pompa będzie bardziej obciążona. Jeżeli dobrano niewłaściwe przyłącza, połączenia mogą wymagać nadmiernej liczby redukcji, co zwiększa liczbę potencjalnych miejsc wycieku. Przy większych naprawach dobrze jest kontrolować ciśnienie pracy za pomocą odpowiednich manometrów hydraulicznych, szczególnie gdy układ wcześniej wykazywał spadki wydajności.

Zastosowanie w rolnictwie, budownictwie i przemyśle

Zawór kulowy RKH 20 S PN315 może być stosowany w maszynach rolniczych, leśnych, budowlanych, sadowniczych i przemysłowych. W rolnictwie bywa używany do odcinania obwodów roboczych, w budownictwie do zabezpieczenia wybranych linii podczas serwisu, a w przemyśle do prostego rozdzielenia fragmentu instalacji na czas obsługi lub wymiany elementów. Jego zaletą jest czytelny sposób pracy. Pozycja dźwigni od razu pokazuje, czy przepływ jest otwarty, czy zamknięty. Przy montażu na przewodach elastycznych można dobrać odpowiednie przewody hydrauliczne na wymiar, jeżeli układ wymaga gotowych przewodów z końcówkami.

Stabilny montaż zaworu na maszynie

Zawór kulowy zamontowany na sztywnej linii lub przewodzie powinien być osadzony tak, aby nie przenosić zbędnych naprężeń na przyłącza. Jeżeli przewód jest zbyt krótki, skręcony albo pracuje pod kątem, obciążenie może przenosić się bezpośrednio na korpus zaworu i połączenia gwintowane. W instalacjach rurowych warto stosować uchwyty i obejmy do rur oraz przewodów, które stabilizują linię i ograniczają drgania. W przewodach elastycznych znaczenie ma także promień gięcia, kierunek pracy przewodu oraz zabezpieczenie przed ocieraniem o konstrukcję maszyny.

Wsparcie techniczne Hydron przy doborze zaworu RKH

Hydron dostarcza zawory, przewody, złączki i elementy hydrauliki siłowej dla serwisów, firm produkcyjnych, zakładów utrzymania ruchu oraz użytkowników maszyn roboczych. Przy doborze zaworu kulowego RKH 20 S PN315 warto podać ciśnienie pracy, rodzaj medium, rozmiar przyłącza, przepływ oraz miejsce montażu w układzie. Pozwala to szybciej ocenić, czy potrzebny jest zawór RKH 20 S, inny zawór metryczny, czy zawór w odmiennym wykonaniu. Dobrze dobrany zawór odcinający ułatwia serwis, ogranicza ryzyko wycieków i pozwala bezpieczniej pracować z instalacją hydrauliczną.

Faq

Czy zawór kulowy RKH 20 S PN315 służy do regulacji przepływu?

Nie. Zawór kulowy RKH 20 S PN315 służy przede wszystkim do otwierania i zamykania przepływu oleju na jednej linii hydraulicznej. Nie jest zaworem do precyzyjnej regulacji natężenia przepływu.

Co oznacza PN315 przy zaworze RKH 20 S?

PN315 oznacza ciśnienie nominalne 315 bar. Przed montażem należy porównać tę wartość z rzeczywistym ciśnieniem pracy układu hydraulicznego.

Czy zawór RKH 20 S można stosować z olejem hydraulicznym?

Tak. Produkt jest przeznaczony do pracy z olejem hydraulicznym na bazie oleju mineralnego.

Czy zawór kulowy można montować w dowolnym miejscu instalacji?

Zawór należy montować w miejscu, które pozwala na prawidłowe podłączenie przewodów, swobodną obsługę dźwigni i stabilne prowadzenie linii hydraulicznej. Nie powinien pracować pod naprężeniem od źle ułożonych przewodów.

Czym różni się zawór RKH od rozdzielacza hydraulicznego?

Zawór RKH odcina lub otwiera przepływ na jednej linii. Rozdzielacz hydrauliczny służy do sterowania kierunkiem przepływu i pracą elementów wykonawczych, na przykład siłowników.
