Zawory kulowe dwudrożne NPT do hydrauliki

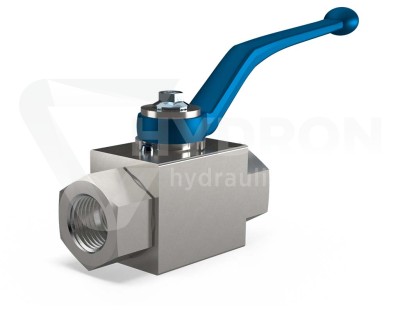

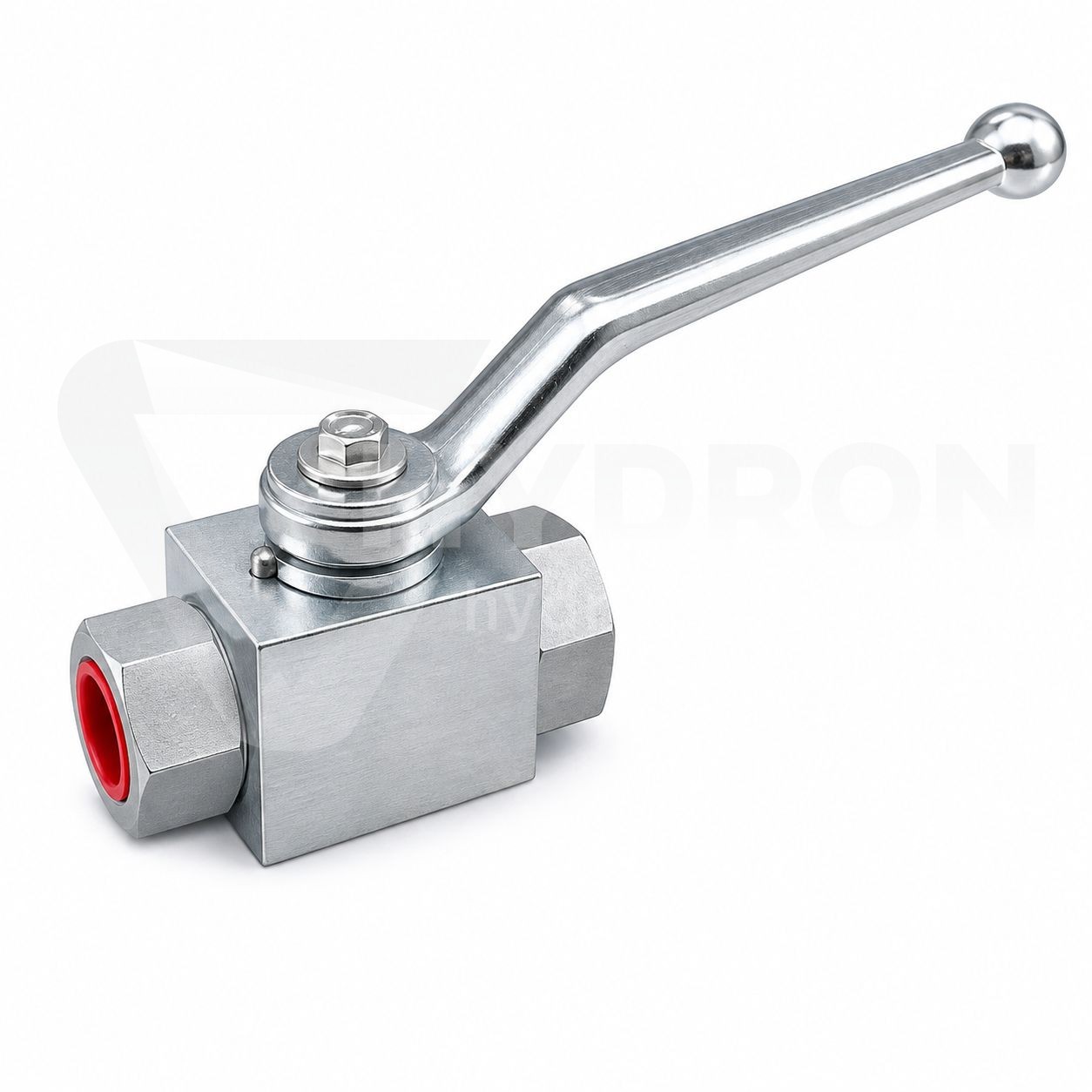

Zawory kulowe dwudrożne NPT BKH to stalowe zawory odcinające przeznaczone do instalacji hydraulicznych, w których stosowane są calowe gwinty rurowe NPT. Konstrukcja dwudrożna umożliwia ręczne otwieranie lub zamykanie przepływu pomiędzy dwoma przyłączami, a dostępne warianty obejmują rozmiary od 1/8" NPT do 1 1/2" NPT. W zależności od średnicy nominalnej i wykonania zawory z tej grupy osiągają ciśnienie znamionowe do 500 bar.

Najważniejsze cechy zaworów dwudrożnych NPT

• typ: zawory kulowe dwudrożne,
• seria: BKH / BKHP500,
• materiał korpusu: stal,
• materiał kuli: stal,
• materiał trzpienia: stal,
• gniazda kuli: POM,
• przyłącza: gwint wewnętrzny NPT,
• standard gwintu: ANSI B1.20.1 NPT,
• dostępne rozmiary przyłączy NPT: od 1/8" do 1 1/2",
• ciśnienie znamionowe: zależne od rozmiaru i wykonania, maksymalnie do 500 bar,
• zakres temperatury pracy: od -20°C do +100°C,
• wersje uszczelnień: NBR lub FPM w zależności od kodu materiałowego.

Zawór BKH z gwintem NPT do czego służy?

Dwudrożny zawór kulowy BKH służy przede wszystkim do odcinania przepływu medium w przewodzie hydraulicznym. Dwa przyłącza robocze tworzą prostą drogę przepływu, a ręczne sterowanie pozwala otworzyć lub zamknąć wybraną linię instalacji.

Taka konstrukcja sprawdza się w układach, w których potrzebne jest mechaniczne odseparowanie określonej części instalacji, przewodu, rozdzielacza, siłownika, pompy lub innego elementu hydraulicznego.

Jakie rozmiary zaworów NPT są dostępne?

Rodzina BKH obejmuje kilka rozmiarów przyłączy NPT. Wraz ze wzrostem średnicy zmienia się zarówno przekrój przepływu, jak i dopuszczalne ciśnienie znamionowe zaworu. Dlatego zaworu nie należy dobierać wyłącznie według gwintu.

Ciśnienie zaworu zależy od rozmiaru

Jednym z najważniejszych parametrów podczas wyboru zaworu BKH jest jego dopuszczalne ciśnienie znamionowe. Mniejsze warianty z gwintami 1/8", 1/4", 3/8" i 1/2" NPT występują w wykonaniach o PN 500 bar. Dla BKH 3/4" NPT producent podaje 420 bar, a dla standardowego BKH 1" NPT 350 bar.

Jeżeli przyłącze 1" NPT ma pracować przy wyższym ciśnieniu, w rodzinie występuje również wariant BKHP500-DN25 o PN 500 bar. Oznacza to, że przy wyborze nie należy kierować się wyłącznie wielkością gwintu – trzeba sprawdzić pełne oznaczenie konkretnego wykonania.

1/4" NPT nie jest tym samym co 1/4" BSP

NPT jest osobnym standardem gwintu rurowego. W prezentowanej rodzinie producent określa przyłącza jako gwinty wewnętrzne ANSI B1.20.1 NPT. Nie należy zastępować ich przyłączami BSP wyłącznie dlatego, że nominalne oznaczenie calowe jest podobne.

Przy serwisie istniejącej instalacji warto potwierdzić standard gwintu przed zamówieniem zaworu. Pozwala to uniknąć problemów ze skręceniem elementów oraz uzyskaniem właściwego połączenia.

Jak dobrać zawór dwudrożny NPT?

Prawidłowy dobór powinien uwzględniać nie tylko nominalny rozmiar gwintu, ale również wymagany przepływ i ciśnienie robocze instalacji. Karta katalogowa podaje dla każdego wariantu prześwit LW, długość korpusu oraz ciśnienie PN, co pozwala dobrać zawór do konkretnego obwodu.

• określ wymagany rozmiar gwintu NPT,
• sprawdź średnicę nominalną i prześwit zaworu,
• porównaj maksymalne ciśnienie układu z wartością PN konkretnego zaworu,
• sprawdź wymagany wariant materiałowy uszczelnień,
• uwzględnij temperaturę medium i otoczenia,
• sprawdź dostępną przestrzeń montażową.

NBR czy FPM – dostępne warianty materiałowe

Karta katalogowa przewiduje dwa zestawienia materiałowe oznaczone kodami 112A i 1128. W obu przypadkach korpus, kula oraz trzpień wykonane są ze stali, a gniazda kuli z POM.

Różnica dotyczy materiału O-ringów: w wykonaniu 112A stosowany jest NBR, natomiast w wykonaniu 1128 FPM. Przy doborze odpowiedniej wersji należy uwzględnić rodzaj medium i wymagania konkretnej instalacji.

Temperatura pracy zaworów BKH

Dla obu przedstawionych w katalogu kombinacji materiałowych producent podaje zakres temperatury od -20°C do +100°C. Parametr ten należy uwzględnić razem z rodzajem medium oraz warunkami pracy instalacji.

Solidna stalowa konstrukcja

W rodzinie BKH korpus, kula i trzpień wykonane są ze stali, natomiast gniazda kuli z POM. Takie wykonanie jest przeznaczone do zastosowań hydraulicznych, w których zawór pełni funkcję ręcznego elementu odcinającego.

Możliwości montażu i rozbudowy

Karta producenta przewiduje otwory montażowe dla poszczególnych rozmiarów DN oraz wykonania z gwintami montażowymi według ISO 5211. Dla wybranych średnic stosowane są interfejsy F03, F04 i F05.

Producent przewiduje również akcesoria opcjonalne, takie jak urządzenia blokujące, napędy, wyłączniki pozycyjne oraz inne konfiguracje. Dzięki temu rodzina BKH może być dopasowana nie tylko do prostego ręcznego odcinania przepływu, ale także do bardziej rozbudowanych zastosowań instalacyjnych.

Gdzie stosuje się zawory kulowe NPT?

Zawory z gwintami NPT mogą być stosowane w układach hydrauliki maszynowej i przemysłowej, w których zastosowano właśnie ten standard przyłączy. Sprawdzają się jako elementy odcinające w przewodach, agregatach hydraulicznych, blokach instalacyjnych oraz podczas budowy i modernizacji układów wykorzystujących gwinty NPT.

Dlaczego warto zwracać uwagę na prześwit LW?

Rozmiar gwintu nie zawsze odpowiada bezpośrednio rzeczywistemu prześwitowi zaworu. Przykładowo wariant 1 1/2" NPT występuje w konstrukcji BKH-DN25/40 z prześwitem LW 25 mm. Z tego powodu przy projektowaniu instalacji należy sprawdzić nie tylko przyłącze, ale również rzeczywistą średnicę przepływu.

Ciśnienie zaworu a ciśnienie całego układu

Wartość PN podana dla zaworu określa jego klasę ciśnieniową w danym wykonaniu. Nie oznacza automatycznie, że cała instalacja może pracować przy takim samym ciśnieniu.

Dopuszczalne parametry kompletnego układu zależą także od przewodów, złączek, adapterów, szybkozłączy oraz pozostałych elementów. Producent dodatkowo zwraca uwagę na konieczność uwzględnienia parametrów ciśnieniowych zastosowanych przyłączy.

Najczęstsze błędy przy wyborze zaworu NPT

• pomylenie gwintu NPT z BSP,
• dobór zaworu wyłącznie według nominalnego rozmiaru gwintu,
• pominięcie wartości PN konkretnego wariantu,
• nieuwzględnienie rzeczywistego prześwitu LW,
• założenie, że każdy zawór 1" NPT ma taką samą klasę ciśnieniową,
• nieuwzględnienie rodzaju uszczelnień i temperatury pracy.

BKH 1" NPT 350 bar czy BKHP500 1" NPT 500 bar?

W rozmiarze 1" NPT karta katalogowa przewiduje między innymi standardowy zawór BKH-DN25 o PN 350 bar oraz wzmocniony wariant BKHP500-DN25 o PN 500 bar. To dobry przykład pokazujący, że identyczny rozmiar przyłącza nie oznacza identycznych parametrów roboczych.

Przy instalacjach wysokociśnieniowych należy więc zawsze sprawdzić pełne oznaczenie zaworu, a nie tylko gwint.

Zawory dwudrożne NPT w ofercie HYDRON

W tej kategorii znajdują się stalowe zawory kulowe dwudrożne z gwintami wewnętrznymi NPT przeznaczone do układów hydraulicznych. Wybierając odpowiednią wersję, zwróć uwagę na rozmiar gwintu, DN, prześwit oraz ciśnienie znamionowe. Pozwala to dopasować zawór do rzeczywistych wymagań instalacji i uniknąć błędów wynikających z podobieństwa różnych standardów gwintów calowych.

Najczęstsze pytania

Jakie gwinty NPT występują w zaworach BKH?

Karta katalogowa przewiduje warianty od 1/8" NPT do 1 1/2" NPT, w zależności od średnicy nominalnej i konstrukcji zaworu.

Jakie maksymalne ciśnienie mają zawory NPT BKH?

Najmniejsze warianty osiągają PN 500 bar. Wraz ze wzrostem rozmiaru wartość ta może wynosić 420, 350 lub 250 bar. Dla przyłącza 1" NPT dostępne jest również wykonanie BKHP500 o PN 500 bar.

Czy NPT i BSP są zamienne?

Nie należy traktować ich jako zamiennych. Zawory z tej kategorii wykorzystują gwinty wewnętrzne NPT zgodne z ANSI B1.20.1.

Jaki jest zakres temperatury pracy?

Karta producenta podaje zakres od -20°C do +100°C dla przedstawionych wariantów materiałowych 112A i 1128.

Czym różni się BKH-DN25 od BKHP500-DN25?

W wykonaniu z przyłączem 1" NPT standardowy BKH-DN25 ma PN 350 bar, natomiast BKHP500-DN25 jest wariantem o PN 500 bar.
