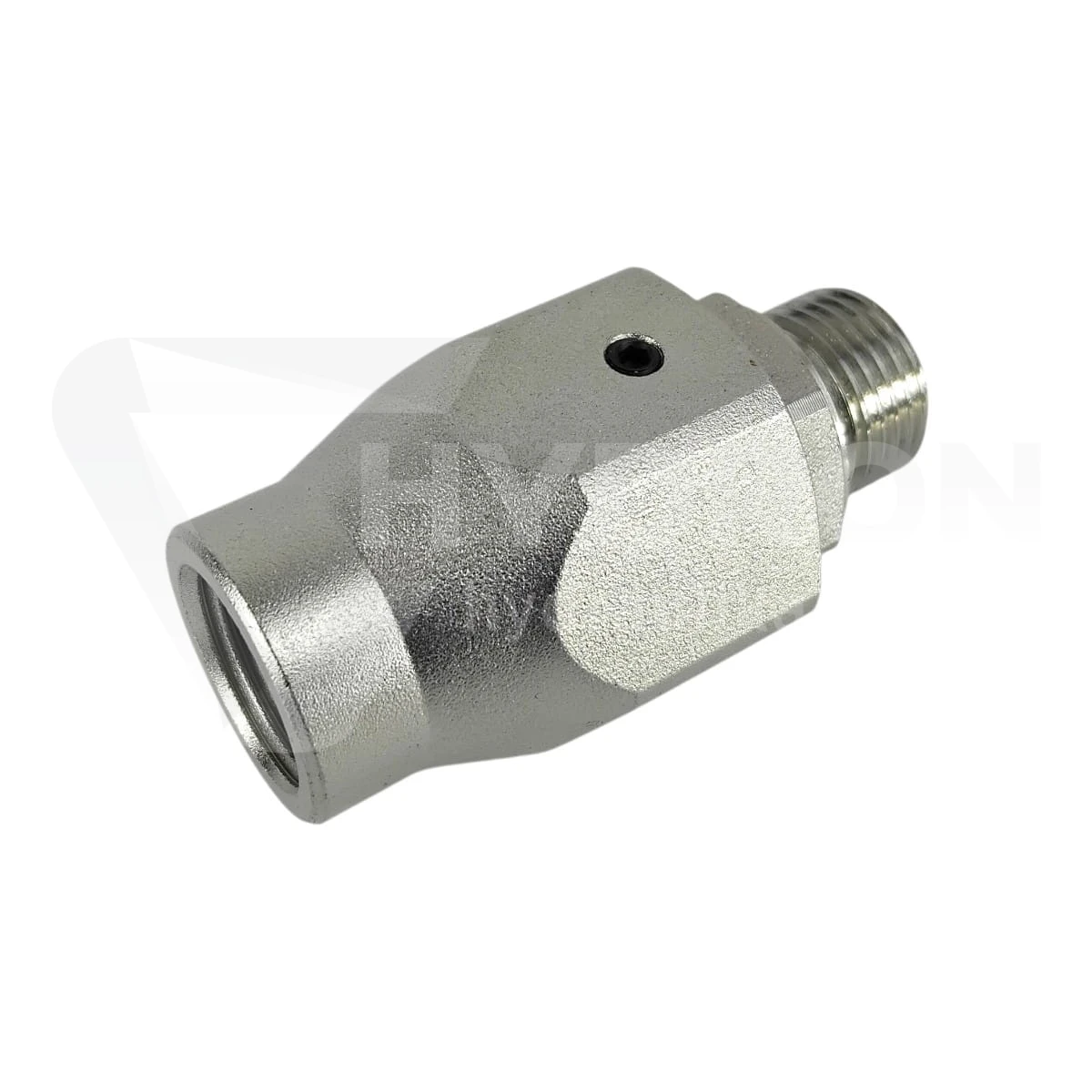

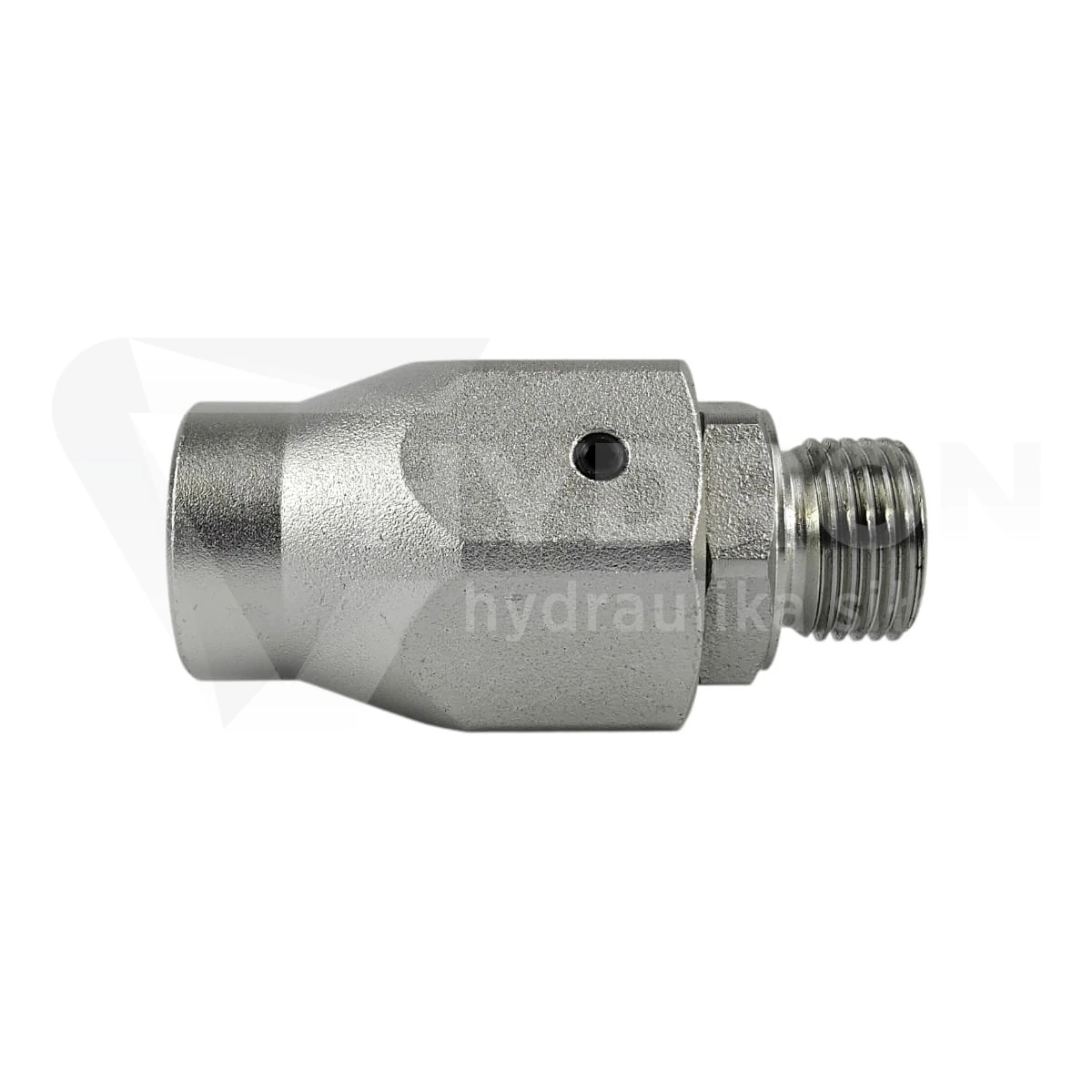

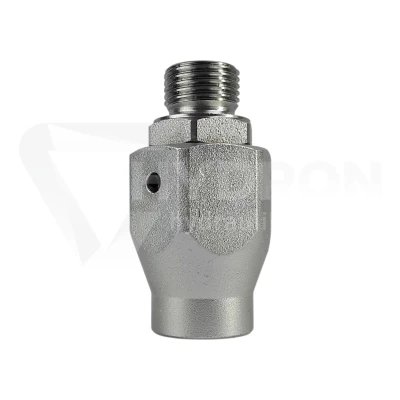

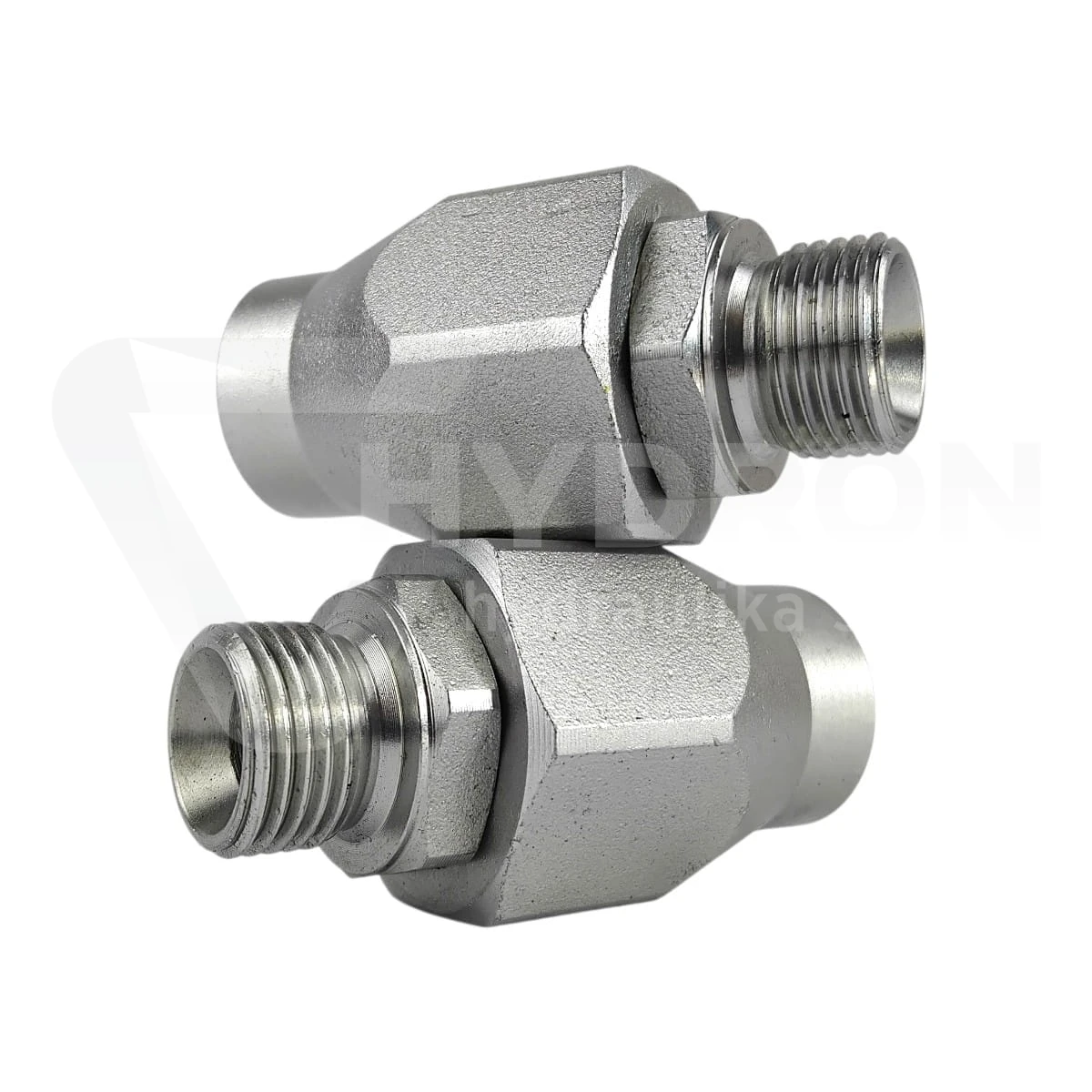

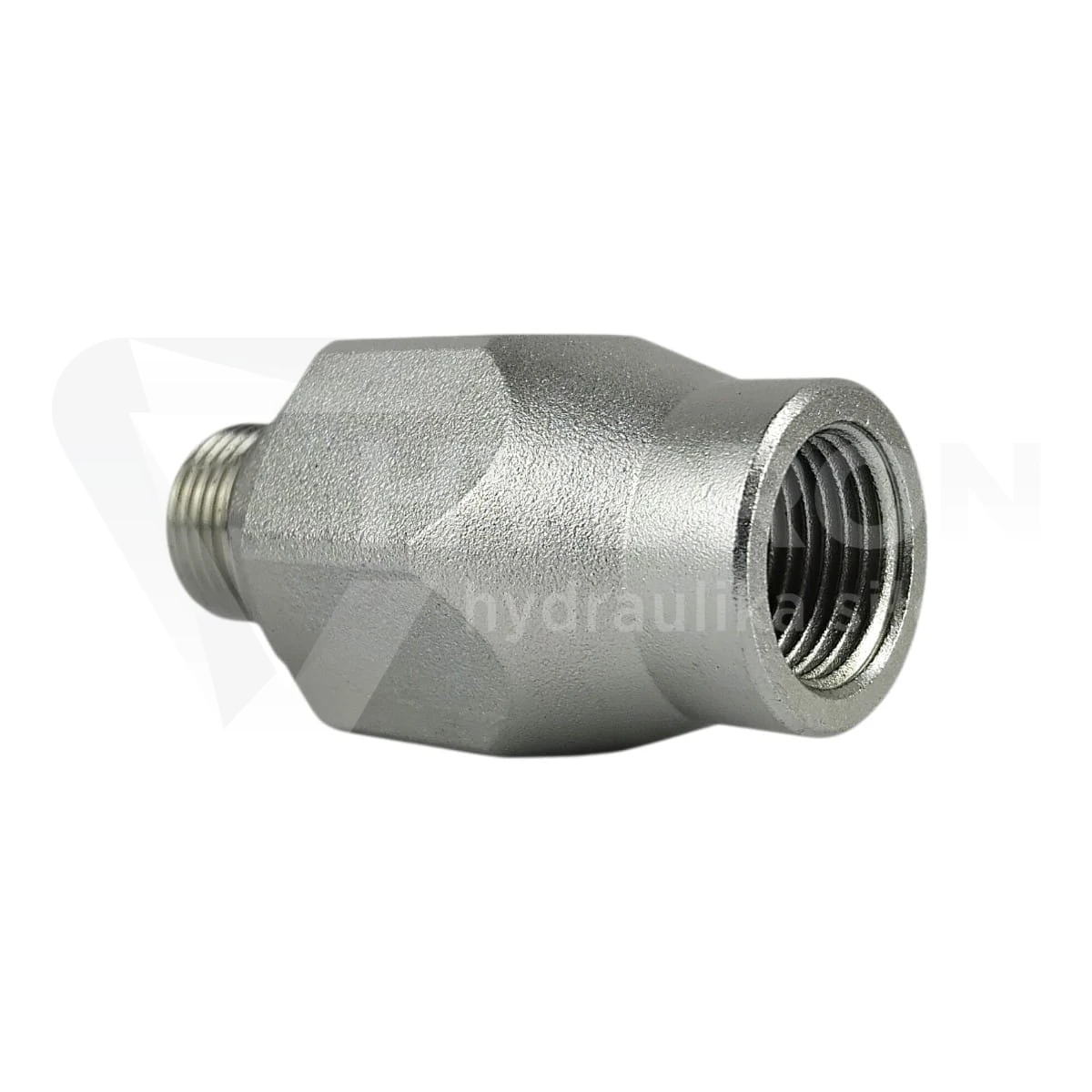

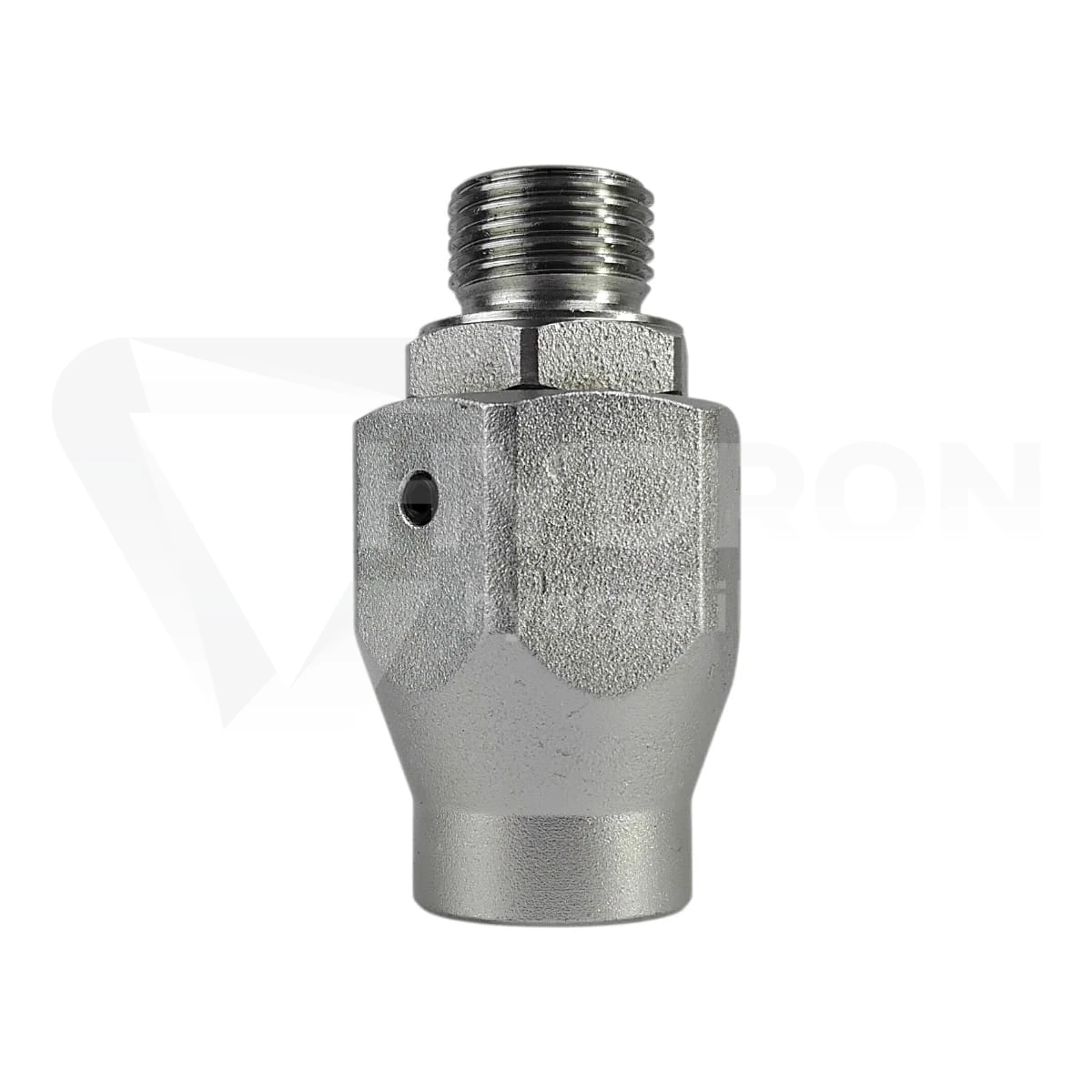

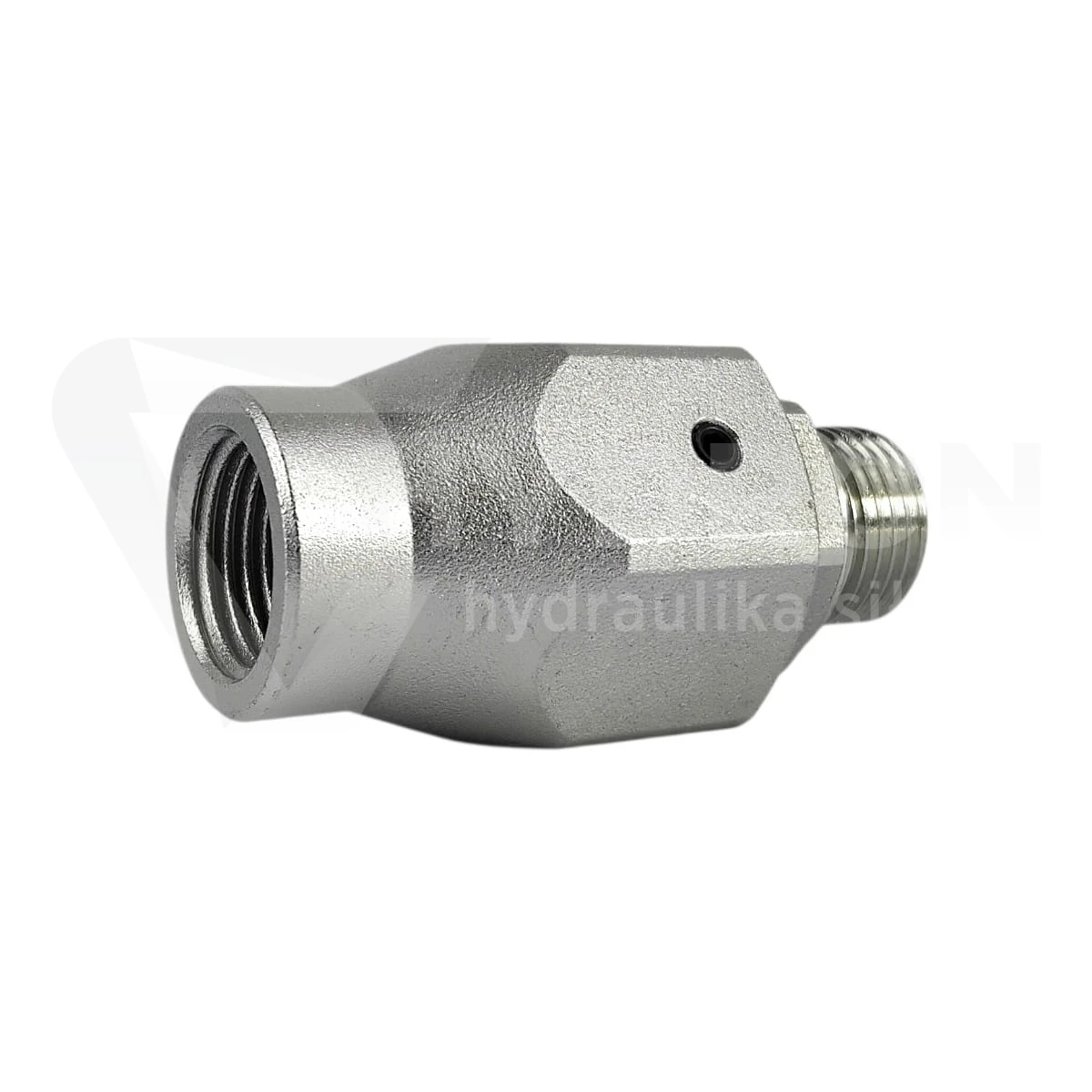

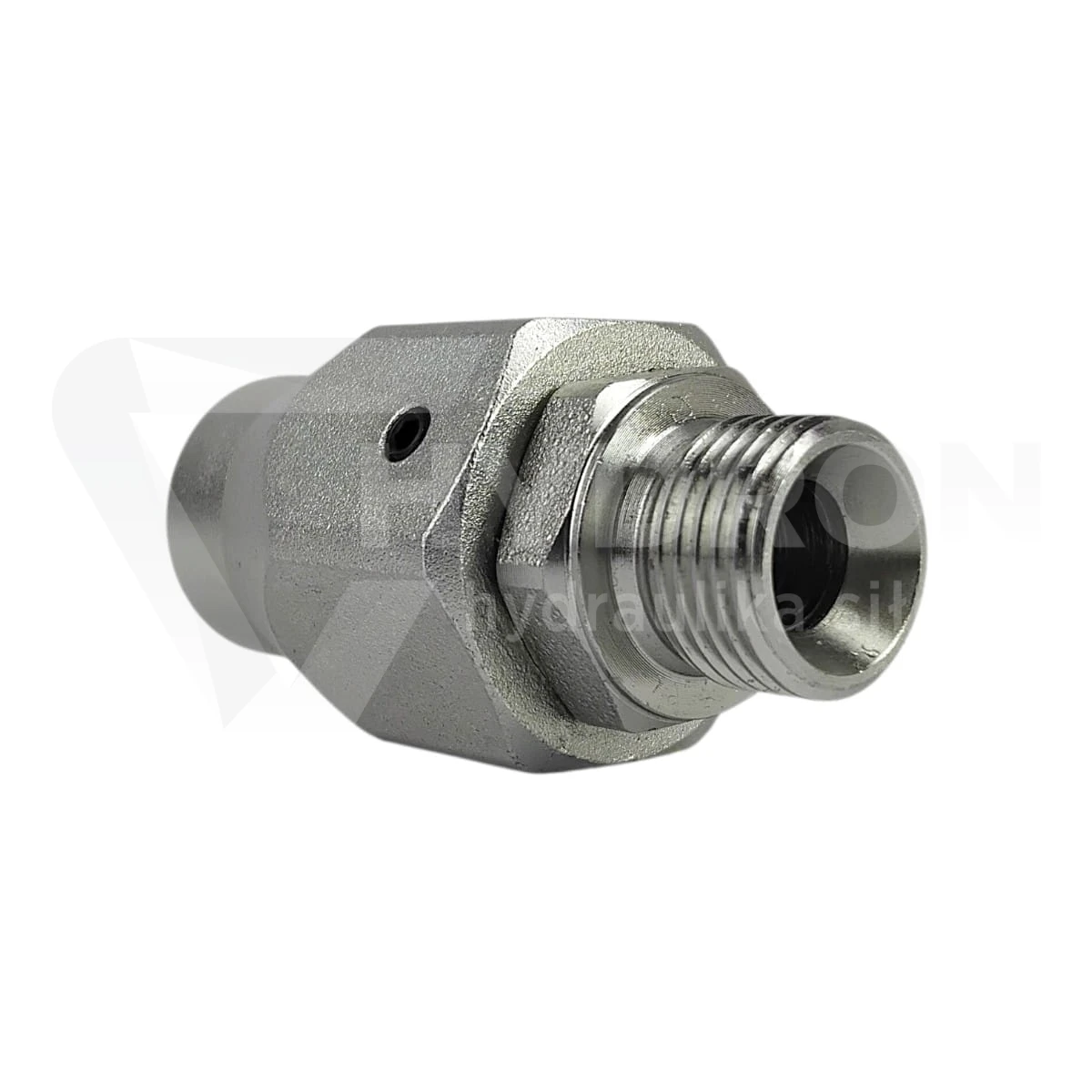

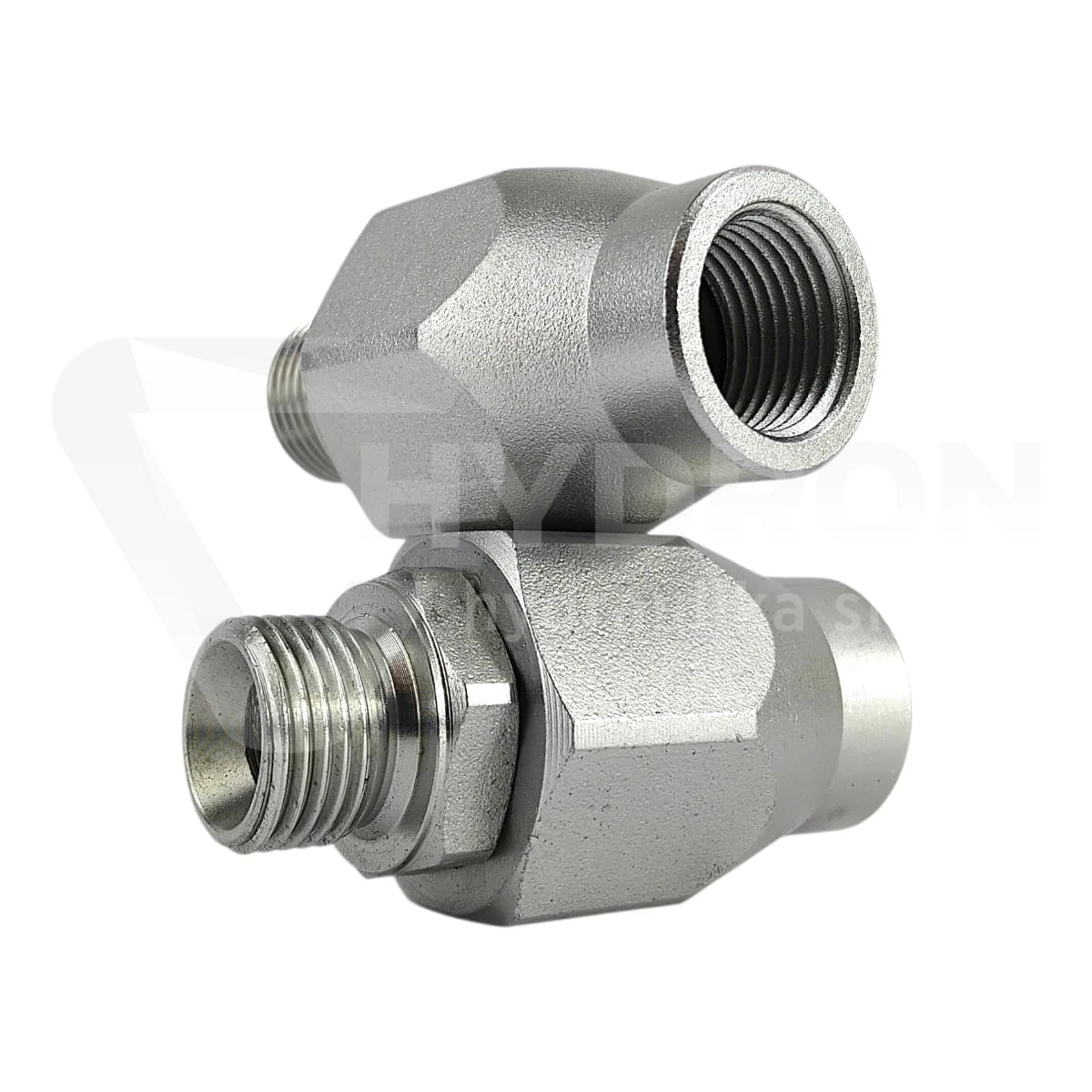

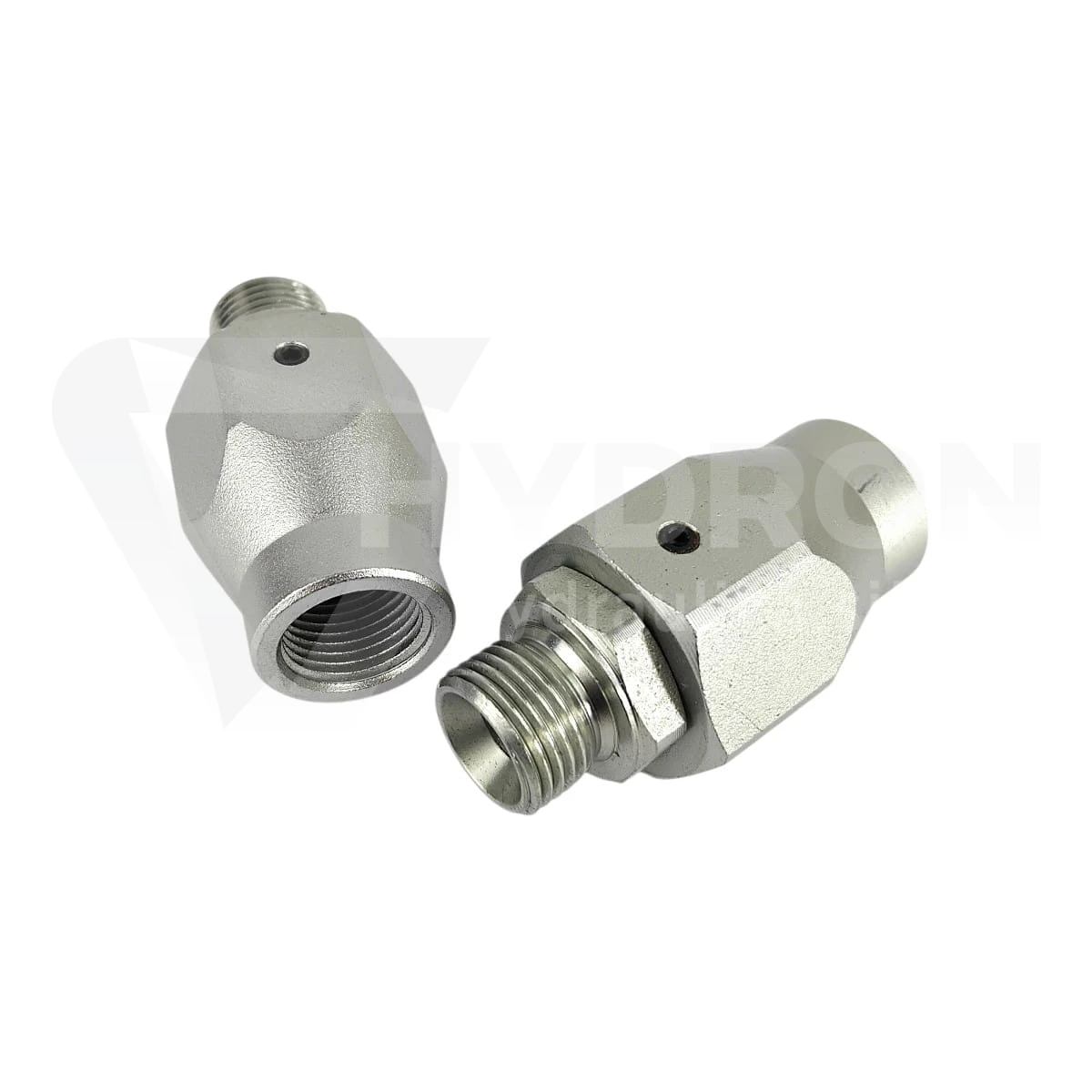

Złącze obrotowe hydrauliczne proste 3/8"

Przejdź do sekcji Opinie

80,85 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza złącze obrotowe proste
Rozmiar gwintu 1 3/8" BSP
Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 200 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 80°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie alternatywne GGL 3/8

Opis

Złącze obrotowe proste 3/8" gwint zewn. i wewn.

Złącze obrotowe proste z łożyskiem kulkowym przeznaczone do oleju hydraulicznego. Stosowane w układach wymagających
połączenia obrotowego w celu wyeliminowania naprężeń węży. Złącze przeznaczone do wykonywania obrotów przy małym
momencie obrotowym. Nie jest zaprojektowane do pracy z dużymi prędkościami obrotowymi. Materiał: stal ocynkowana.
Uszczelnienie: NBR. Przyłącze: gwint wewn./zewn. BSP. Temp. pracy: od -20°C do +80°C
Złącza obrotowe montuje się bezpośrednio do przewodów hydraulicznych celem zabezpieczenia ich przed uszkodzeniem
spowodowanym skręceniem lub wygięciem. Dwa elementy hydrauliki zamontowane na obu końcach złącza obrotowego
mogą się niezależnie, swobodnie skręcać i obracać przy zachowaniu pełnej szczelności przepływu oleju.

Pomocne dane:
E1 - 24 mm
E2 - 34 mm
L2 - 14 mm
L1 - 66 mm
L - 44 mm
P - Średnica gwintu BSP 3/8" mierzona suwmiarką:
Średnica zewnętrzna [mm]: 16,3 - 16,6
Średnica wewnętrzna [mm]: 14,9 - 15,4
Przepływ max - 35 l/min
Max. prędkość obrotowa - 173 obr/min

Ciśnienie dynamiczne: 200 bar

Ciśnienie statyczne: 400 bar

Słowa kluczowe : złącze obrotowe, nypel obrotowy, złącze skręcane

oznaczenie alternatywne: GGL 3/8" GW/GZ

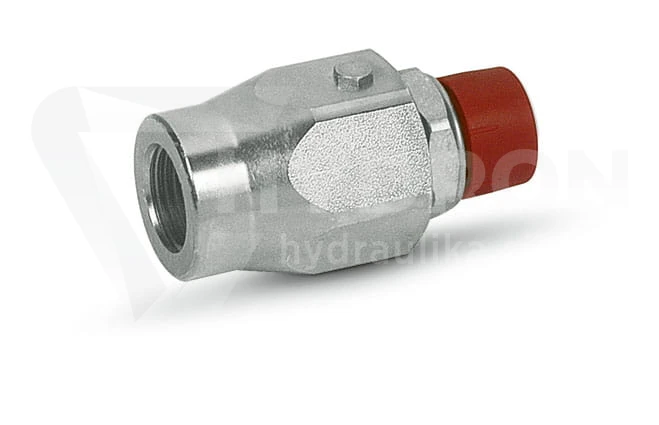

zdjęcie poglądowe

Ten element określany jest jako "złączka obrotowa hydrauliczna"
