Złączka AA BSP 3/4" / 1"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 25,60 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/4" BSP
  • Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
  • Rozmiar gwintu 2 1" BSP
  • Rozmiar gwintu 2 w milimetrach 33,0-33,2zew./30,3-30,8wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa

Opis

Złączka redukcyjna AA BSP 3/4" / 1"

Złączka redukcyjna AA BSP 3/4" / 1" to proste złącze hydrauliczne wyposażone w dwie nakrętki obrotowe z gwintami wewnętrznymi BSP. Po jednej stronie znajduje się gwint 3/4", a po drugiej 1". Przyłączka umożliwia zestawienie odpowiednio dopasowanych zakończeń o różnych rozmiarach gwintu w ramach systemu BSP.

Produkt posiada konstrukcję obustronnie nakrętną, określaną jako AA, oraz oznaczenie typu 34.11. Zastosowano gwinty BSP równoległe (BSP parallel). Przy doborze złączki należy uwzględnić rozmiary obu gwintów oraz zgodność powierzchni uszczelniających współpracujących elementów.

Dwie nakrętki obrotowe BSP – konstrukcja złączki AA

Złączka AA posiada nakrętki obrotowe po obu stronach korpusu. Takie rozwiązanie pozwala wykonywać połączenia gwintowane poprzez obracanie nakrętek, bez konieczności obracania całej przyłączki. Zakończenia mają różne rozmiary, dlatego produkt pełni funkcję złączki redukcyjnej.

Oznaczenie AA wskazuje na dwa zakończenia nakrętne. W tym wariancie są to gwinty wewnętrzne 3/4" BSP oraz 1" BSP. Konstrukcja prosta umożliwia zestawienie współpracujących przyłączy w jednej osi.

Parametry techniczne złączki redukcyjnej AA BSP 3/4" / 1"

Parametr Wartość
Nazwa produktu Złączka redukcyjna AA BSP 3/4" / 1"
Typ złącza 34.11
Konstrukcja Prosta, obustronnie nakrętna
Zakończenie A Nakrętka obrotowa, gwint wewnętrzny
Gwint A 3/4" BSP
Zakończenie B Nakrętka obrotowa, gwint wewnętrzny
Gwint B 1" BSP
Rodzaj gwintów BSP równoległe
Rodzaj połączenia Redukcyjne, nakrętne

Gwinty równoległe BSP 3/4" i 1"

Przyłączka posiada dwa gwinty BSP o różnych rozmiarach nominalnych. Gwint 3/4" znajduje się po jednej stronie, natomiast gwint 1" po drugiej. Oba zakończenia są wewnętrzne i należą do systemu gwintów równoległych BSP.

Przy wyborze złączki należy odróżnić rozmiar gwintu od konstrukcji powierzchni uszczelniającej. Gwinty równoległe BSP mogą występować w połączeniach o różnych rozwiązaniach uszczelnienia. Dlatego przed montażem trzeba sprawdzić zgodność zakończeń z elementami współpracującymi.

Zastosowanie złączki redukcyjnej AA BSP

Złączka redukcyjna AA BSP 3/4" / 1" służy do wykonywania połączeń pomiędzy odpowiednio dobranymi elementami instalacji hydraulicznej, które posiadają zakończenia z gwintami zewnętrznymi BSP o różnych rozmiarach. Konstrukcja obustronnie nakrętna umożliwia połączenie dwóch przyłączy bez stosowania zakończenia z gwintem zewnętrznym na korpusie redukcji.

Przy kompletowaniu instalacji hydraulicznej można również zapoznać się z kategorią węże hydrauliczne HYDRON. Dobór elementów złącznych oraz węży powinien uwzględniać wymagania techniczne układu i zgodność zakończeń.

Najważniejsze cechy złączki AA BSP 3/4" / 1"

  • Prosta złączka hydrauliczna redukcyjna.
  • Dwie nakrętki obrotowe z gwintami wewnętrznymi.
  • Gwint 3/4" BSP po jednej stronie.
  • Gwint 1" BSP po drugiej stronie.
  • Gwinty BSP równoległe.
  • Konstrukcja obustronnie nakrętna AA.
  • Oznaczenie typu 34.11.

Dobór i identyfikacja przyłączki typu 34.11

Podczas wymiany przyłączki należy zweryfikować, czy dotychczasowy element jest złączką prostą obustronnie nakrętną. Następnie trzeba sprawdzić rozmiary gwintów BSP 3/4" i 1" oraz konstrukcję zakończeń. Oznaczenie typu 34.11 stanowi dodatkową informację identyfikacyjną.

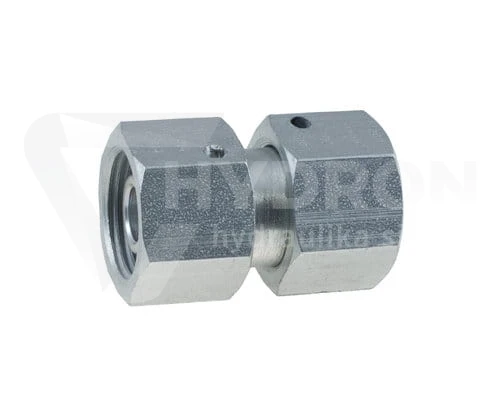

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.

FAQ – złączka redukcyjna AA BSP 3/4" / 1"

Jakie gwinty posiada złączka redukcyjna AA BSP 3/4" / 1"?

Złączka posiada dwa gwinty wewnętrzne BSP równoległe o rozmiarach 3/4" i 1".

Co oznacza konstrukcja AA?

Konstrukcja AA oznacza dwa zakończenia nakrętne. W tym wariancie zastosowano nakrętki obrotowe po obu stronach złączki.

Czy przyłączka jest redukcyjna?

Tak. Przyłączka posiada dwa różne rozmiary gwintów: 3/4" BSP i 1" BSP.

Jaki typ oznaczenia posiada złączka?

Złączka posiada oznaczenie typu 34.11.

Czy gwinty BSP w tej złączce są równoległe?

Tak. Oba zakończenia posiadają gwinty BSP równoległe.

Czy wygląd złączki może różnić się od zdjęcia?

Tak. Zdjęcie jest poglądowe, a różnice w procesie technologicznym mogą wpływać na wygląd dostarczonego produktu.
