Złączka prosta AA BSP 1"
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: AA 1/1
Kod kreskowy: 5905009158750
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 1" BSP
- Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
- Rozmiar gwintu 2 1" BSP
- Rozmiar gwintu 2 w milimetrach 33,0-33,2zew./30,3-30,8wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 200 bar
- Norma wykonania Złącza BSP BS5200 / ISO 8434-6
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI 34.11.16.16
- Oznaczenie wg VITILLO AFFDG1616
- Oznaczenie wg CAST 301807
- Oznaczenie alternatywne 3B-16
Opis

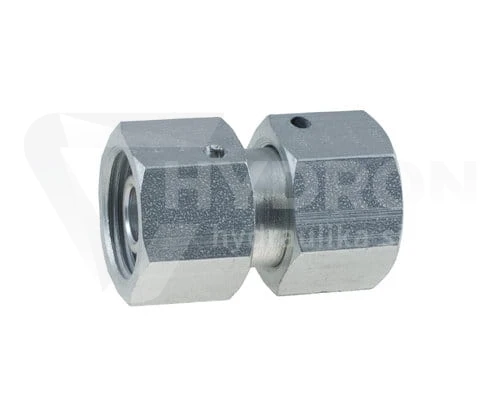

Złączka AA BSP 1" – proste złącze hydrauliczne z dwiema nakrętkami obrotowymi
Złączka AA BSP 1" to proste złącze hydrauliczne obustronnie nakrętne, wyposażone w dwa zakończenia z gwintami wewnętrznymi BSP 1". Konstrukcja z dwiema nakrętkami obrotowymi umożliwia połączenie odpowiednio dopasowanych elementów instalacji hydraulicznej, posiadających zakończenia z gwintami zewnętrznymi BSP.
Przyłączka należy do typu 34.11 i wykorzystuje gwinty równoległe BSP (BSP parallel). Oba zakończenia mają jednakowy rozmiar nominalny 1", dzięki czemu złączka służy do wykonywania połączeń prostych bez redukcji rozmiaru gwintu. Produkt posiada symbol 3B-16 oraz oznaczenia katalogowe Rastelli-Raccordi 34.11.16.16 i Cast 301807.

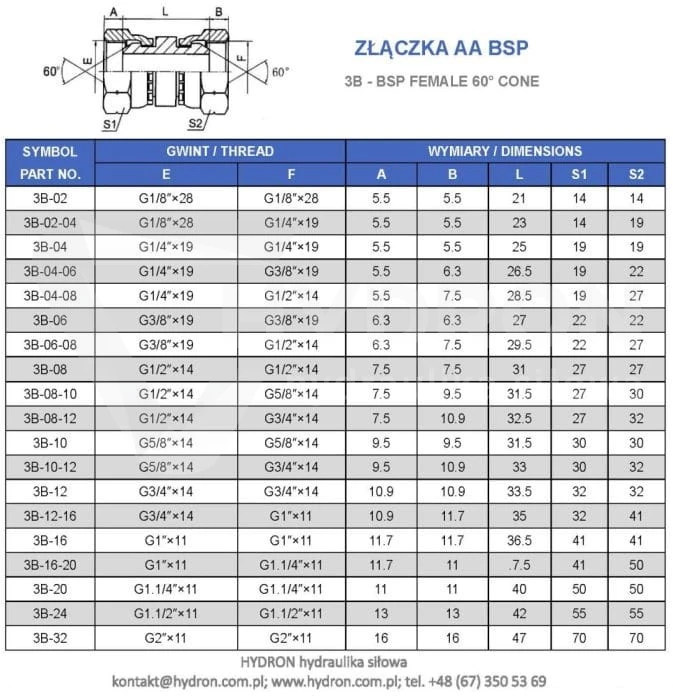

Parametry techniczne złączki AA BSP 1"
| Parametr | Wartość |
|---|---|
| Nazwa produktu | Złączka AA BSP 1" |
| Rodzaj złącza | Proste, obustronnie nakrętne |
| Typ złącza | 34.11 |
| Gwint A | BSP 1", wewnętrzny |
| Gwint B | BSP 1", wewnętrzny |
| Rodzaj gwintu | BSP równoległy |
| Zakończenia | Dwie nakrętki obrotowe |
| Symbol produktu | 3B-16 |
| Oznaczenie wg Rastelli-Raccordi | 34.11.16.16 |
| Oznaczenie wg Cast | 301807 |
Konstrukcja AA – dwa zakończenia nakrętne BSP 1"
Złączka typu AA posiada dwie nakrętki obrotowe umieszczone po przeciwnych stronach prostego korpusu. Każda nakrętka wyposażona jest w gwint wewnętrzny BSP 1". Takie rozwiązanie umożliwia dokręcanie zakończeń bez konieczności obracania całej złączki.
Obustronnie nakrętna konstrukcja pozwala zestawić dwa odpowiednio dobrane przyłącza z gwintami zewnętrznymi w jednej osi. Złączka nie zmienia rozmiaru nominalnego gwintu, ponieważ po obu stronach zastosowano zakończenia BSP 1".
Gwint BSP 1" równoległy – co sprawdzić przed montażem?
Oba zakończenia złączki posiadają gwinty równoległe BSP 1". Przy doborze należy zwrócić uwagę na zgodność rodzaju i rozmiaru gwintów współpracujących elementów. Ważne jest również sprawdzenie konstrukcji powierzchni uszczelniających, ponieważ sam rozmiar gwintu nie określa kompletnego sposobu wykonania połączenia.
Przed montażem należy porównać złączkę z zakończeniami instalacji, zweryfikować stan gwintów i upewnić się, że przyłącza są wzajemnie kompatybilne. Dobór powinien także uwzględniać wymagania techniczne układu hydraulicznego.
Zastosowanie złączki AA BSP 1" w instalacjach hydraulicznych
Złączka AA BSP 1" służy do wykonywania połączeń pomiędzy odpowiednio dopasowanymi elementami instalacji hydraulicznych. Jej prosta konstrukcja i dwa zakończenia nakrętne umożliwiają zestawienie przyłączy wyposażonych w gwinty zewnętrzne BSP 1", pod warunkiem zgodności ich powierzchni uszczelniających.
Podczas kompletowania elementów hydrauliki siłowej można zapoznać się również z ofertą węży hydraulicznych dostępnych w sklepie HYDRON. Dobór komponentów powinien uwzględniać wymagania techniczne konkretnej instalacji.
Oznaczenia katalogowe złączki AA BSP 1"
Prezentowana złączka posiada oznaczenie 34.11.16.16 według Rastelli-Raccordi oraz numer 301807 według Cast. Symbol produktu to 3B-16, natomiast oznaczenie typu konstrukcyjnego wynosi 34.11. Numery katalogowe ułatwiają identyfikację właściwego wariantu przyłączki podczas zamawiania i porównywania elementów złącznych.
Przy wyszukiwaniu zamiennika należy sprawdzić nie tylko numer katalogowy, ale również obecność dwóch nakrętek obrotowych, rodzaj gwintów BSP oraz ich rozmiar. Pozwala to odróżnić złączkę AA od innych przyłączy hydraulicznych o podobnym wyglądzie.
Najważniejsze cechy złącza AA BSP typu 34.11
- Prosta konstrukcja złącza hydraulicznego.
- Dwa zakończenia nakrętne.
- Dwie nakrętki obrotowe.
- Gwinty wewnętrzne BSP 1" po obu stronach.
- Równoległy rodzaj gwintów BSP.
- Jednakowy rozmiar nominalny obu zakończeń.
- Typ złącza 34.11.
- Symbol produktu 3B-16.
- Oznaczenie Rastelli-Raccordi 34.11.16.16.
- Oznaczenie Cast 301807.
Identyfikacja i wymiana złączki hydraulicznej BSP 1"
Podczas wymiany złączki należy porównać rodzaj zakończeń dotychczasowego elementu z konstrukcją AA. Istotne jest potwierdzenie, że oba przyłącza posiadają gwinty wewnętrzne BSP 1" oraz że geometria współpracujących powierzchni uszczelniających jest odpowiednia. Pomocne mogą być również oznaczenia katalogowe i symbol 3B-16.
Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
FAQ – złączka AA BSP 1"
Jakie gwinty posiada złączka AA BSP 1"?
Złączka posiada dwa gwinty wewnętrzne BSP 1" o konstrukcji równoległej.
Co oznacza konstrukcja AA?
Konstrukcja AA oznacza dwa zakończenia nakrętne. W tym wariancie zastosowano dwie nakrętki obrotowe z gwintami BSP 1".
Czy złączka AA BSP 1" jest redukcyjna?
Nie. Oba zakończenia posiadają gwinty BSP 1" o jednakowym rozmiarze nominalnym.
Jakie oznaczenie posiada złączka według Rastelli-Raccordi?
Oznaczenie według Rastelli-Raccordi to 34.11.16.16.
Jaki numer katalogowy stosuje Cast?
Numer katalogowy według Cast to 301807.
Jaki symbol posiada złączka AA BSP 1"?
Symbol produktu to 3B-16.
