Złączka prosta AA BSP 3/8" / M22X1,5 15L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 19,58 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/8" BSP
  • Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Rozmiar gwintu 2 M22X1,5
  • Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI 34.11.06.06
  • Oznaczenie alternatywne 3B-06

Opis

Złączka AA BSP 3/8" / M22x1,5 15L

Złączka AA BSP 3/8" / M22x1,5 15L to prosta przyłączka hydrauliczna obustronnie nakrętna, przeznaczona do łączenia odpowiednio dopasowanych elementów instalacji hydraulicznej. Po jednej stronie posiada nakrętkę z gwintem wewnętrznym BSP 3/8", natomiast po drugiej nakrętkę z gwintem metrycznym M22x1,5, oznaczonym jako 15L. Konstrukcja umożliwia zestawienie zakończeń należących do dwóch różnych systemów gwintowych.

Złączka znajduje zastosowanie w układach hydraulicznych wykorzystywanych w przemyśle i rolnictwie. Obustronnie nakrętna konstrukcja pozwala wykonywać połączenia bez konieczności obracania całego korpusu złączki. Przy doborze należy sprawdzić rozmiary gwintów, geometrię zakończeń oraz wymagania techniczne instalacji.

Parametry techniczne złączki AA BSP 3/8" / M22x1,5 15L

Parametr Wartość
Nazwa produktuZłączka AA BSP 3/8" / M22x1,5 15L
Rodzaj złączaProste, obustronnie nakrętne AA
Gwint pierwszego zakończeniaBSP 3/8", wewnętrzny
Gwint drugiego zakończeniaM22x1,5, wewnętrzny
Oznaczenie zakończenia metrycznego15L
Oznaczenie alternatywneGZ 3/8"
Symbol produktu3B-06
Oznaczenie według Rastelli-Raccordi34.11.06.06
ZastosowanieUkłady hydrauliczne, przemysł, rolnictwo

Połączenie gwintu BSP 3/8" z gwintem metrycznym M22x1,5

Złączka posiada dwa różne zakończenia gwintowane. Pierwsze wykorzystuje gwint calowy BSP 3/8", a drugie gwint metryczny M22x1,5. Dzięki takiej konfiguracji przyłączka może służyć do zestawiania elementów hydraulicznych wyposażonych w odpowiednie zakończenia zewnętrzne.

Oznaczenie 15L odnosi się do zakończenia metrycznego. Przy wyborze złączki należy zweryfikować nie tylko zgodność średnicy i skoku gwintu, lecz także konstrukcję powierzchni uszczelniających. Gwinty BSP i metryczne różnią się budową, dlatego nie powinny być traktowane jako zamienne.

Konstrukcja AA – dwie nakrętki obrotowe

Oznaczenie AA wskazuje na dwa zakończenia nakrętne. Złączka posiada nakrętki obrotowe po obu stronach, co umożliwia ich dokręcanie bez obracania całego korpusu. Prosta konstrukcja pozwala ustawić współpracujące zakończenia w jednej osi.

Rozwiązanie obustronnie nakrętne jest przydatne podczas montażu oraz wymiany elementów złącznych w instalacjach hydraulicznych. Warunkiem prawidłowego doboru pozostaje zgodność gwintów i powierzchni uszczelniających obu połączeń.

Zastosowanie złączki AA BSP 3/8" / M22x1,5 15L

Przyłączka przeznaczona jest do wykonywania połączeń w układach hydraulicznych stosowanych w przemyśle oraz rolnictwie. Umożliwia zestawienie elementów z gwintami BSP 3/8" i M22x1,5, gdy ich zakończenia są odpowiednio dopasowane.

Podczas kompletowania instalacji hydraulicznej można zapoznać się także z ofertą węży hydraulicznych HYDRON. Dobór poszczególnych komponentów powinien uwzględniać parametry pracy układu oraz kompatybilność zastosowanych zakończeń.

Oznaczenia katalogowe 3B-06 i Rastelli-Raccordi 34.11.06.06

Złączka posiada symbol 3B-06 oraz oznaczenie 34.11.06.06 według Rastelli-Raccordi. Numery te mogą być pomocne podczas identyfikacji produktu, wyszukiwania odpowiedniego wariantu i porównywania oznaczeń katalogowych.

Przy zamawianiu warto posługiwać się pełną nazwą produktu, obejmującą rozmiary obu gwintów oraz oznaczenie 15L. Pozwala to odróżnić złączkę od innych wariantów przyłączek AA o podobnej konstrukcji.

Najważniejsze cechy złączki hydraulicznej AA

  • Prosta konstrukcja obustronnie nakrętna.
  • Dwie nakrętki obrotowe.
  • Gwint wewnętrzny BSP 3/8".
  • Gwint wewnętrzny metryczny M22x1,5.
  • Oznaczenie zakończenia metrycznego 15L.
  • Możliwość zestawienia zakończeń BSP i metrycznych.
  • Symbol produktu 3B-06.
  • Oznaczenie Rastelli-Raccordi 34.11.06.06.
  • Zastosowanie w hydraulice przemysłowej i rolniczej.

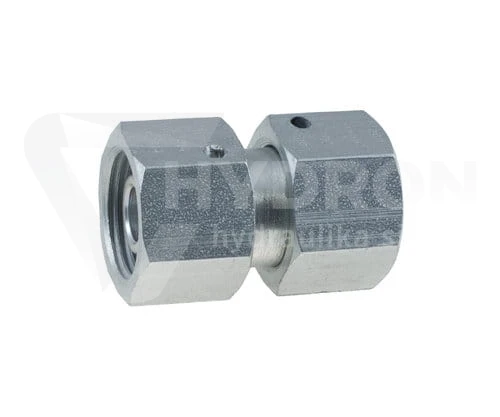

Informacja dotycząca wyglądu złączki

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.

FAQ – złączka AA BSP 3/8" / M22x1,5 15L

Jakie gwinty posiada złączka AA BSP 3/8" / M22x1,5 15L?

Złączka posiada dwa zakończenia nakrętne z gwintami wewnętrznymi BSP 3/8" oraz M22x1,5.

Co oznacza symbol 15L w nazwie złączki?

Oznaczenie 15L identyfikuje rozmiar zakończenia metrycznego. Nie należy utożsamiać go z długością całej złączki bez potwierdzenia wymiaru w dokumentacji technicznej.

Czy złączka AA posiada dwie nakrętki obrotowe?

Tak. Konstrukcja AA jest obustronnie nakrętna, a obie nakrętki są obrotowe.

Jakie jest oznaczenie złączki według Rastelli-Raccordi?

Oznaczenie według Rastelli-Raccordi to 34.11.06.06.

Jaki symbol posiada produkt?

Symbol złączki to 3B-06.

Czy wygląd dostarczonej złączki może różnić się od zdjęcia?

Tak. Zdjęcie ma charakter poglądowy, a różnice wynikające z procesu technologicznego mogą wpływać na wygląd produktu.
