Złączka AB M18x1,5/M12x1,5 12L/6L

Złączka AB M18x1,5 / M12x1,5 12L / 6L to hydrauliczna złączka redukcyjna przeznaczona do połączenia dwóch elementów układu o różnych średnicach i rozmiarach gwintów metrycznych. Stosowana jest głównie w instalacjach hydrauliki siłowej, gdzie konieczne jest przejście z większego gwintu M18x1,5 (12L) na mniejszy M12x1,5 (6L). Element wykonany jest ze stali ocynkowanej odpornej na korozję i pracuje w układach wysokociśnieniowych spotykanych w maszynach rolniczych, budowlanych, leśnych oraz przemysłowych.

Zastosowanie:

• Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.
• Nie posiada gumowego uszczelnienia oraz miejsca pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza. Do tego służą przyłącza które można zakupić na innych naszych aukcjach.

Gdzie stosuje się złączkę AB M18x1,5 / M12x1,5

Tego typu redukcje spotykane są głównie w instalacjach hydraulicznych maszyn rolniczych, ładowaczy, pras, wózków widłowych oraz urządzeń przemysłowych. Złączka umożliwia przejście pomiędzy dwoma różnymi rozmiarami przyłączy bez konieczności wymiany całego przewodu lub bloku hydraulicznego. W praktyce warsztatowej bardzo często wykorzystywana jest podczas modernizacji starszych układów, gdzie producent zastosował kilka różnych średnic gwintów w jednej sekcji hydraulicznej. W takich sytuacjach ważne jest poprawne dopasowanie także takich elementów jak pierścienie zacinające hydrauliczne, odpowiednie nakrętki hydrauliczne metryczne oraz kompatybilne rury precyzyjne do hydrauliki siłowej.

Błąd doboru serii L i jego skutki

Jednym z najczęstszych problemów podczas montażu redukcji hydraulicznych jest pomylenie serii lekkiej L z serią ciężką S. Sam gwint M18x1,5 może występować w różnych konfiguracjach stożka i średnicy zacisku, dlatego dobór wyłącznie „na oko” często kończy się problemami ze szczelnością. W przypadku źle dobranej złączki pojawiają się mikrowycieki, które początkowo są niemal niewidoczne. Po wzroście ciśnienia roboczego olej zaczyna wydostawać się na połączeniu, co prowadzi do spadków wydajności układu, zabrudzenia maszyny i zwiększonego obciążenia pompy hydraulicznej. W instalacjach pracujących impulsowo może dojść nawet do uszkodzenia gwintu lub deformacji stożka uszczelniającego.

Dlaczego norma DIN 2353 ma znaczenie

Norma DIN 2353 określa parametry połączeń hydraulicznych wykorzystywanych w europejskiej hydraulice siłowej. Obejmuje między innymi geometrię gwintu, powierzchnie uszczelniające oraz tolerancje wykonania elementów połączeniowych.

Dzięki zgodności z tym standardem złączka AB M18x1,5 / M12x1,5 może współpracować z wieloma popularnymi komponentami hydraulicznymi stosowanymi w maszynach rolniczych i przemysłowych. Szczególnie ważne jest to podczas napraw terenowych, gdzie konieczne jest szybkie dopasowanie elementów do istniejącej instalacji.

Redukcja hydrauliczna a przepływ oleju

Zmniejszenie średnicy połączenia z 12L do 6L wpływa bezpośrednio na przepływ medium hydraulicznego. W praktyce oznacza to, że taka redukcja najlepiej sprawdza się w obwodach sterujących, sekcjach pomocniczych lub układach o mniejszym zapotrzebowaniu na przepływ. Nie powinno się stosować zbyt dużych redukcji w miejscach o wysokim przepływie oleju, ponieważ może dojść do wzrostu oporów hydraulicznych oraz lokalnego wzrostu temperatury cieczy roboczej. Dlatego przy rozbudowie instalacji warto odpowiednio dobrać również zawory hydrauliczne, trwałe obejmy do rur hydraulicznych oraz właściwe adaptery hydrauliczne metryczne.

Przykład zastosowania w serwisie maszyn

W serwisie maszyn rolniczych taka złączka często wykorzystywana jest przy wymianie sekcji rozdzielacza lub zmianie typu przewodu hydraulicznego. Mechanik może wykorzystać redukcję do połączenia istniejącej instalacji z nowym komponentem bez konieczności przerabiania całego układu. W wielu przypadkach razem ze złączką wymienia się również zużyte kolanka hydrauliczne nastawne, uszkodzone trójniki hydrauliczne metryczne albo stare uchwyty do rur hydraulicznych, które odpowiadają za stabilne prowadzenie instalacji i ograniczenie drgań podczas pracy maszyny.

Jak odróżnić poprawnie dobraną redukcję

Prawidłowo dobrana złączka hydrauliczna powinna zapewniać szczelne połączenie bez nadmiernego użycia siły podczas dokręcania. Jeżeli po montażu konieczne jest bardzo mocne dokręcenie elementu, najczęściej oznacza to niezgodność stożka, serii lub rodzaju gwintu.

Przed montażem warto sprawdzić:

• średnicę zewnętrzną rury,
• typ serii hydraulicznej,
• rodzaj stożka,
• skok gwintu,
• ciśnienie robocze układu.

Poprawnie dobrana redukcja pozwala utrzymać stabilne ciśnienie robocze, ogranicza ryzyko wycieków i wydłuża żywotność całego układu hydrauliki siłowej.

Pomocne dane:

• Średnica gwintu M18X1,5/M12X1,5 mierzona suwmiarką:
• Średnica zewnętrzna [mm]: 11,6 - 11,9
• Średnica wewnętrzna [mm]: 16,2 - 16,6

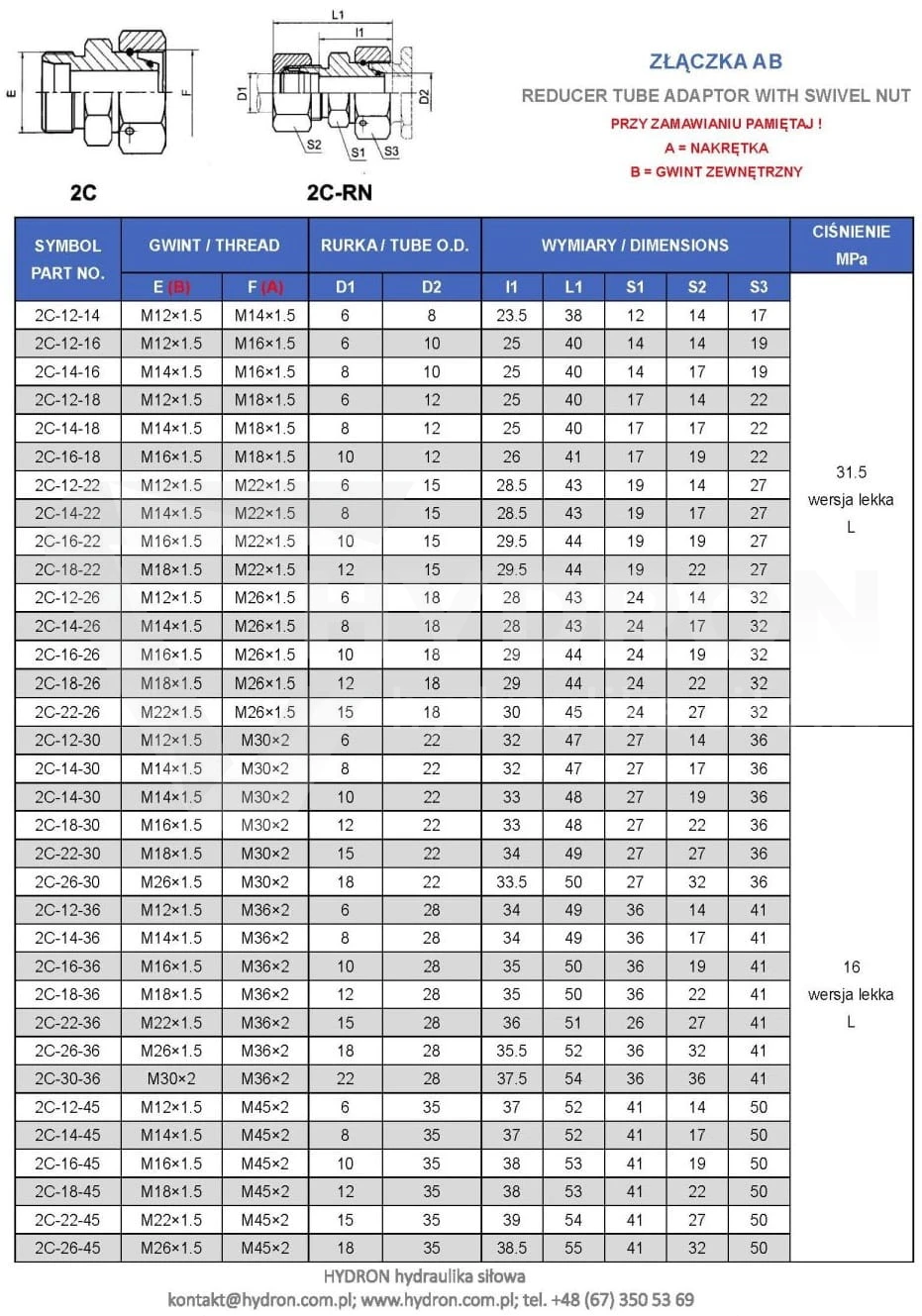

Dane techniczne:

• Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
• Gwint z jednej strony: zewnętrzny metryczny M12X1,5
• Gwint z drugiej strony: wewnętrzny metryczny M18X1,5
• Wersja: lekka 12L/ 6L
• Materiał:  stal spawalna, galwanizowana odporna na korozję
• oznaczenie wg Cast: 605303.1
• oznaczenie wg Rastelli Raccordi: TN432-12/6L
• oznaczenie wg Parker Ermeto: RED12/06LOMD
• oznaczenie wg Vitillo: AFE12LME06L.1
• Złącze proste z nakrętką odmiana lekka Typ: TN 432 L
• Złącze redukcyjne nakrętne seria "L" i "S" / Reducing tube adappter with swivel nut "L" and "S" series

FAQ

Czy złączka AB M18x1,5 / M12x1,5 12L / 6L pasuje do każdego gwintu M18x1,5?

Nie. Sam gwint M18x1,5 nie wystarcza do poprawnego doboru. Trzeba sprawdzić także serię połączenia, czyli w tym przypadku 12L po stronie większej oraz 6L po stronie mniejszej. Pomylenie serii może powodować nieszczelność połączenia.

Do czego służy złączka AB M18x1,5 / M12x1,5?

Złączka AB M18x1,5 / M12x1,5 służy do redukcji połączenia hydraulicznego z większego gwintu M18x1,5 na mniejszy gwint M12x1,5. Stosuje się ją w układach hydrauliki siłowej, maszynach rolniczych, przemysłowych, budowlanych oraz serwisie instalacji hydraulicznych.

Czy redukcja 12L / 6L może ograniczać przepływ oleju?

Tak. Przejście z większej serii 12L na mniejszą 6L zmniejsza przekrój przepływu. Taka redukcja sprawdza się w miejscach, gdzie przepływ oleju nie jest zbyt duży. W głównych liniach zasilających trzeba sprawdzić wydajność układu, aby uniknąć wzrostu oporów i nagrzewania oleju.

Z jakimi elementami można stosować tę złączkę?

Złączka może współpracować z elementami zgodnymi z połączeniami metrycznymi DIN 2353, takimi jak rury precyzyjne, nakrętki hydrauliczne, pierścienie zacinające, adaptery metryczne, kolanka oraz trójniki hydrauliczne.
