Złączka / Przyłączka M12X1,5/M18X1,5 6L/12L

Przejdź do sekcji Opinie

4,53 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M12x1,5
Rozmiar gwintu 1 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI Tn98R-12/6L
Oznaczenie wg VITILLO AME1206L.1
Oznaczenie wg CAST 104107.1
Oznaczenie wg PARKER ERMETO GR18/12L

Opis

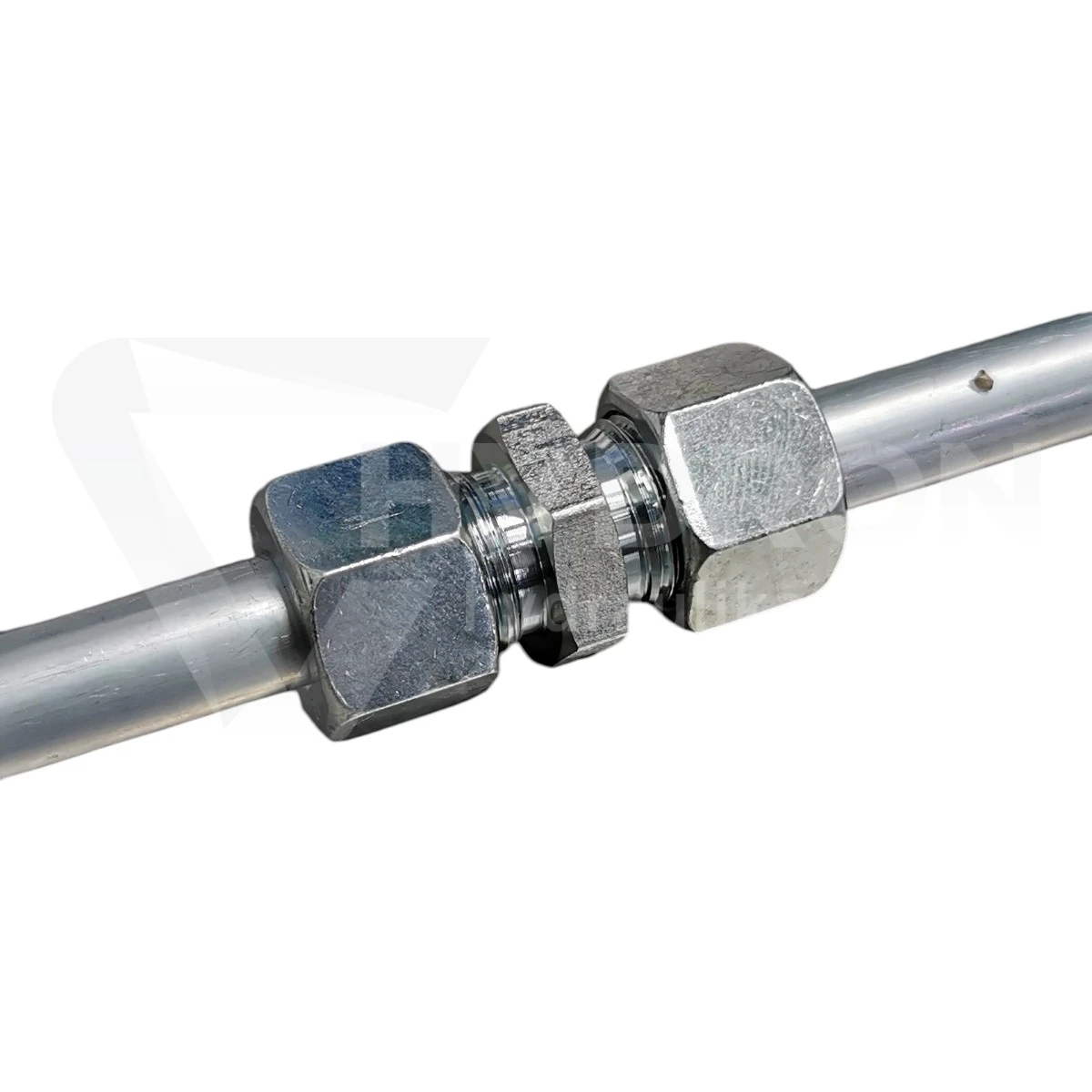

Złączka / Przyłączka M12x1,5 / M18x1,5 6L / 12L

Złączka / Przyłączka M12x1,5 / M18x1,5 6L / 12L to prosty element redukcyjny przeznaczony do łączenia dwóch różnych rozmiarów lekkiej serii L. Po stronie M12x1,5 współpracuje z rurą o średnicy zewnętrznej 6 mm, natomiast po stronie M18x1,5 z rurą 12 mm.

Jednym korpusem można więc wykonać bezpośrednie przejście 6L → 12L. To praktyczne rozwiązanie przy modernizacji instalacji hydraulicznej, wymianie fragmentu przewodu rurowego lub podłączaniu elementu o większym rozmiarze bez stosowania kilku kolejnych adapterów.

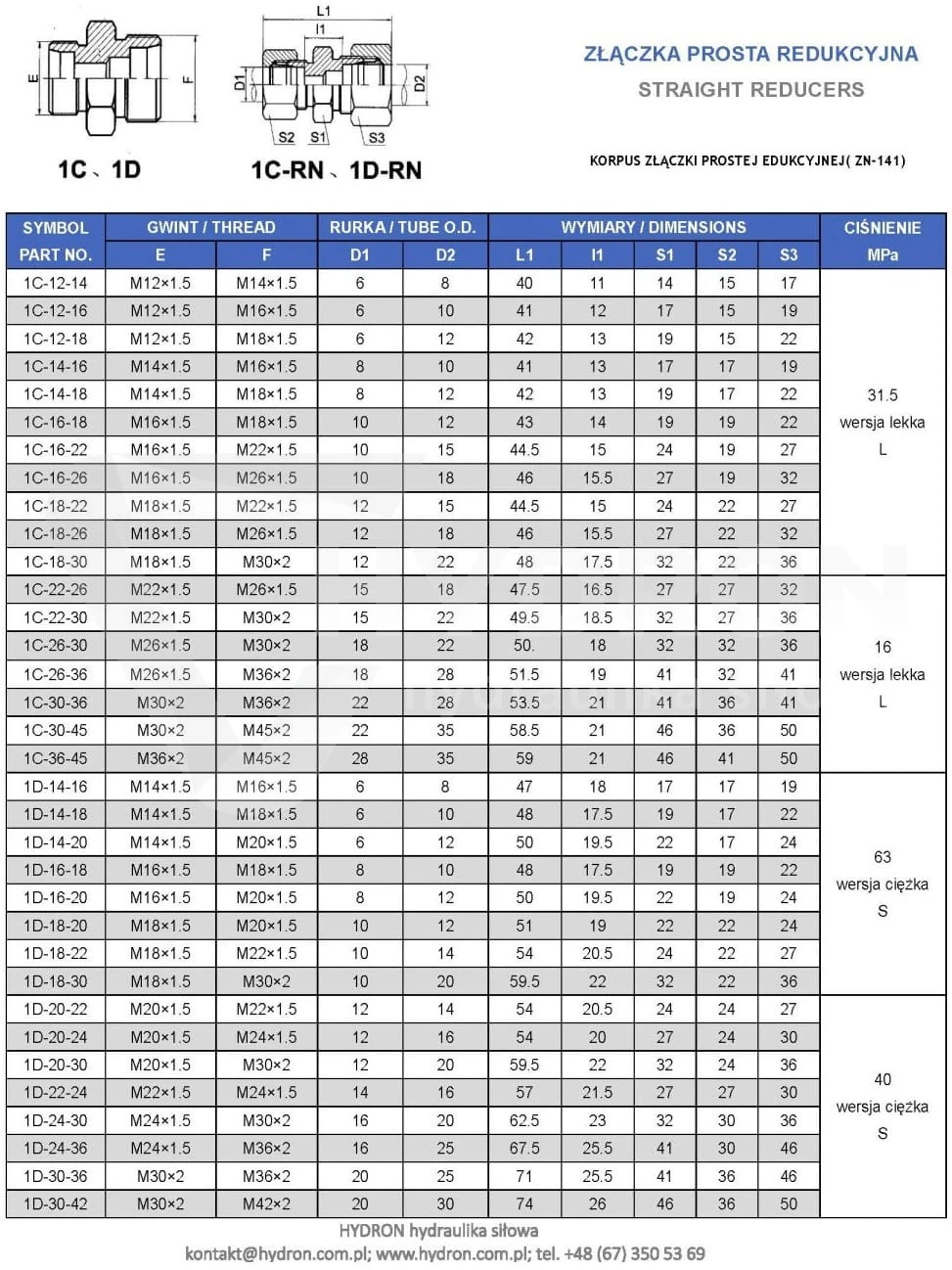

Parametry techniczne

typ produktu: złączka / przyłączka prosta redukcyjna,
gwint 1: M12x1,5 zewnętrzny,
gwint 2: M18x1,5 zewnętrzny,
rozmiar po stronie M12x1,5: 6L,
rozmiar po stronie M18x1,5: 12L,
średnica zewnętrzna rury po stronie 6L: 6 mm,
średnica zewnętrzna rury po stronie 12L: 12 mm,
seria: lekka L,
skok gwintu M12: 1,5 mm,
skok gwintu M18: 1,5 mm,
praktyczny pomiar gwintu M12x1,5: około 11,6-11,9 mm po średnicy zewnętrznej,
praktyczny pomiar gwintu M18x1,5: około 17,6-17,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
konstrukcja: proste przejście redukcyjne,
przeznaczenie: połączenie systemu 6L z 12L.

6L/12L jak czytać oznaczenie?

W oznaczeniach tego typu liczba określa średnicę zewnętrzną rury, natomiast litera L oznacza lekką serię połączeń.

6L - rura 6 mm, seria lekka L,
12L - rura 12 mm, seria lekka L.

Obie strony należą więc do tej samej serii, ale różnią się zarówno średnicą rury, jak i rozmiarem gwintu.

Strona M12x1,5 dla rury 6 mm

Mniejsza strona złączki ma gwint zewnętrzny M12x1,5 i jest przeznaczona dla rury o średnicy zewnętrznej 6 mm.

Przy pomiarze suwmiarką średnica gwintu zewnętrznego będzie zwykle wynosić około 11,6-11,9 mm. Skok gwintu to 1,5 mm.

Strona M18x1,5 dla rury 12 mm

Większa strona posiada gwint zewnętrzny M18x1,5 i współpracuje z rurą 12 mm w lekkiej serii L.

Praktyczny pomiar gwintu zewnętrznego suwmiarką powinien dać około 17,6-17,9 mm. Skok również wynosi 1,5 mm.

Dlaczego ta redukcja jest wygodna?

Przejście z 6L na 12L w jednym korpusie pozwala ograniczyć liczbę dodatkowych adapterów. Ma to znaczenie szczególnie tam, gdzie przestrzeń montażowa jest ograniczona albo liczy się możliwie prosta konfiguracja układu.

Jedna redukcja oznacza:

krótsze połączenie,
mniej elementów do zamówienia,
łatwiejszy montaż,
mniej miejsc potencjalnej nieszczelności,
prostszy późniejszy serwis.

M18x1,5 12L a M18x1,5 10S

To bardzo ważne rozróżnienie przy większej stronie tej złączki. Ten sam gwint M18x1,5 może występować również w ciężkiej serii 10S.

M18x1,5 12L - rura 12 mm, seria lekka L,
M18x1,5 10S - rura 10 mm, seria ciężka S.

Sam gwint jest taki sam, ale średnica rury i seria połączenia są inne. Dlatego nie należy dobierać elementu wyłącznie po gwincie.

Stożek 24° i zasada działania połączenia

Połączenie wykorzystuje stożek 24° oraz odpowiednio dobrany pierścień zacinający i nakrętkę. Podczas montażu pierścień zostaje zaciśnięty na rurze i dociśnięty do powierzchni stożkowej korpusu.

Gwint pełni funkcję dociskową. Nie jest to typowy gwint rurowy przeznaczony do uszczelniania taśmą PTFE.

Każda strona wymaga innego kompletu elementów

Choć obie strony należą do serii L, mają różne średnice rur i różne gwinty. Dlatego należy stosować odpowiednie elementy dla każdej strony.

po stronie 6L: pierścień i nakrętka dla rury 6 mm,
po stronie 12L: pierścień i nakrętka dla rury 12 mm.

Nie należy stosować jednego rozmiaru elementów zaciskowych po obu stronach.

Wpływ redukcji 6 mm / 12 mm na przepływ

Różnica pomiędzy rurą 6 mm i 12 mm jest znacząca. Po stronie 12L dostępny przekrój przepływu jest dużo większy niż po stronie 6L.

Jeżeli medium płynie z 12L do 6L, mniejsza średnica może mieć wyraźny wpływ na prędkość oleju i straty ciśnienia. Przy większych przepływach warto uwzględnić ten aspekt już podczas projektowania instalacji.

Najczęstszy błąd przy identyfikacji

Najczęstsza pomyłka polega na rozpoznaniu M18x1,5 i założeniu, że każdy element z tym gwintem będzie odpowiedni.

Dla tej złączki właściwa konfiguracja to:

M12x1,5 = 6L,
M18x1,5 = 12L.

Jeżeli po stronie M18x1,5 znajduje się rura 10 mm, należy sprawdzić wariant 10S, a nie 12L.

Gdzie stosuje się redukcję 6L / 12L?

układy hydrauliki siłowej,
agregaty hydrauliczne,
maszyny przemysłowe,
maszyny rolnicze,
maszyny budowlane,
maszyny leśne,
modernizacje instalacji rurowych,
naprawy układów z lekką serią L.

Złączka czy przyłączka?

Produkt może pełnić funkcję złączki redukcyjnej albo przyłączki, zależnie od sposobu wykorzystania w instalacji. Jako złączka łączy dwa odcinki układu o różnych rozmiarach. Jako przyłączka może służyć do podłączenia podzespołu o jednej konfiguracji do instalacji o drugiej.
