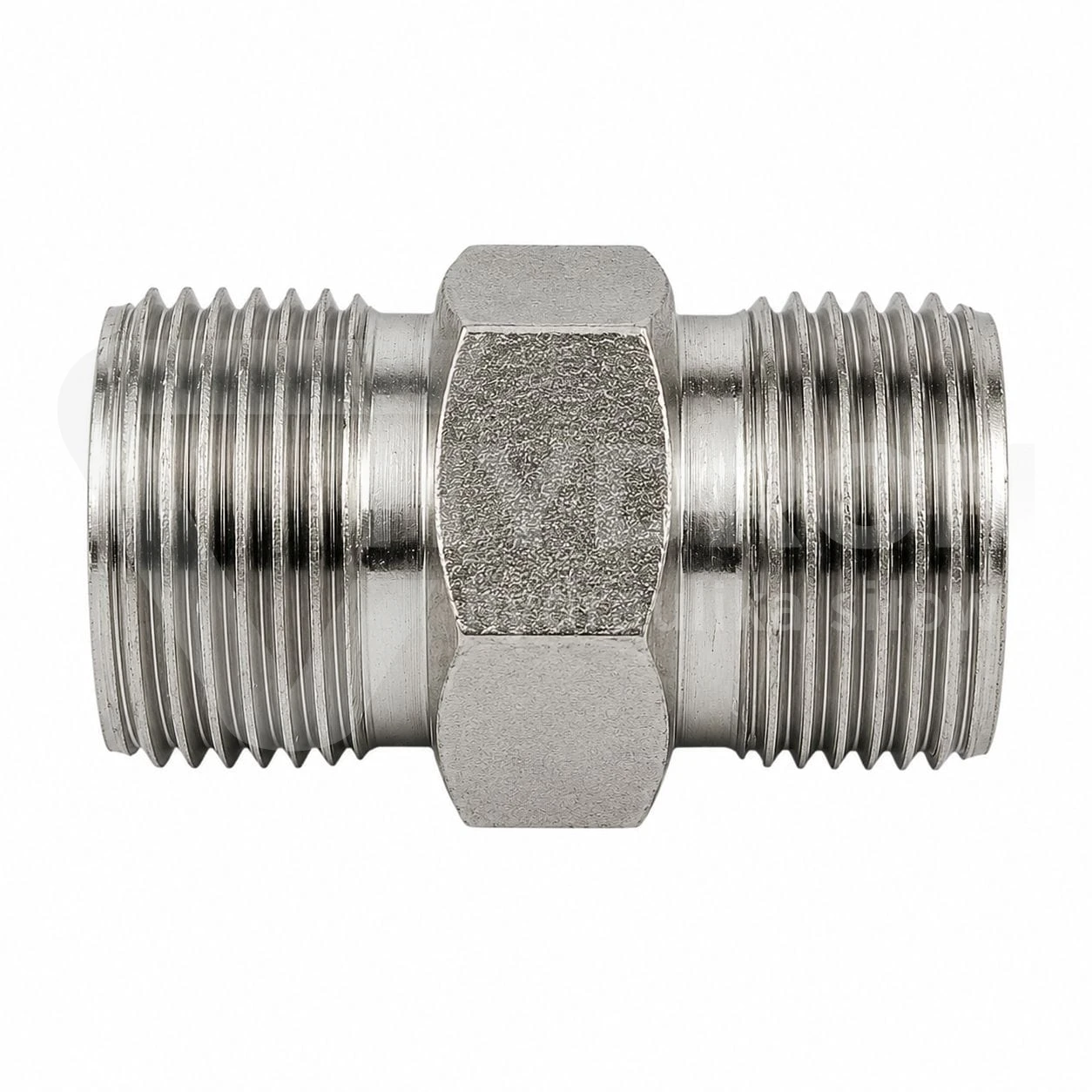

Złączka prosta BB M22X1,5 14S

Przejdź do sekcji Opinie

7,87 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M22X1,5
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN98-14S
Oznaczenie wg VITILLO AME14S.1
Oznaczenie wg CAST 103518.1
Oznaczenie wg PARKER ERMETO XG 14-S | G14S
Oznaczenie alternatywne 1D-22

Opis

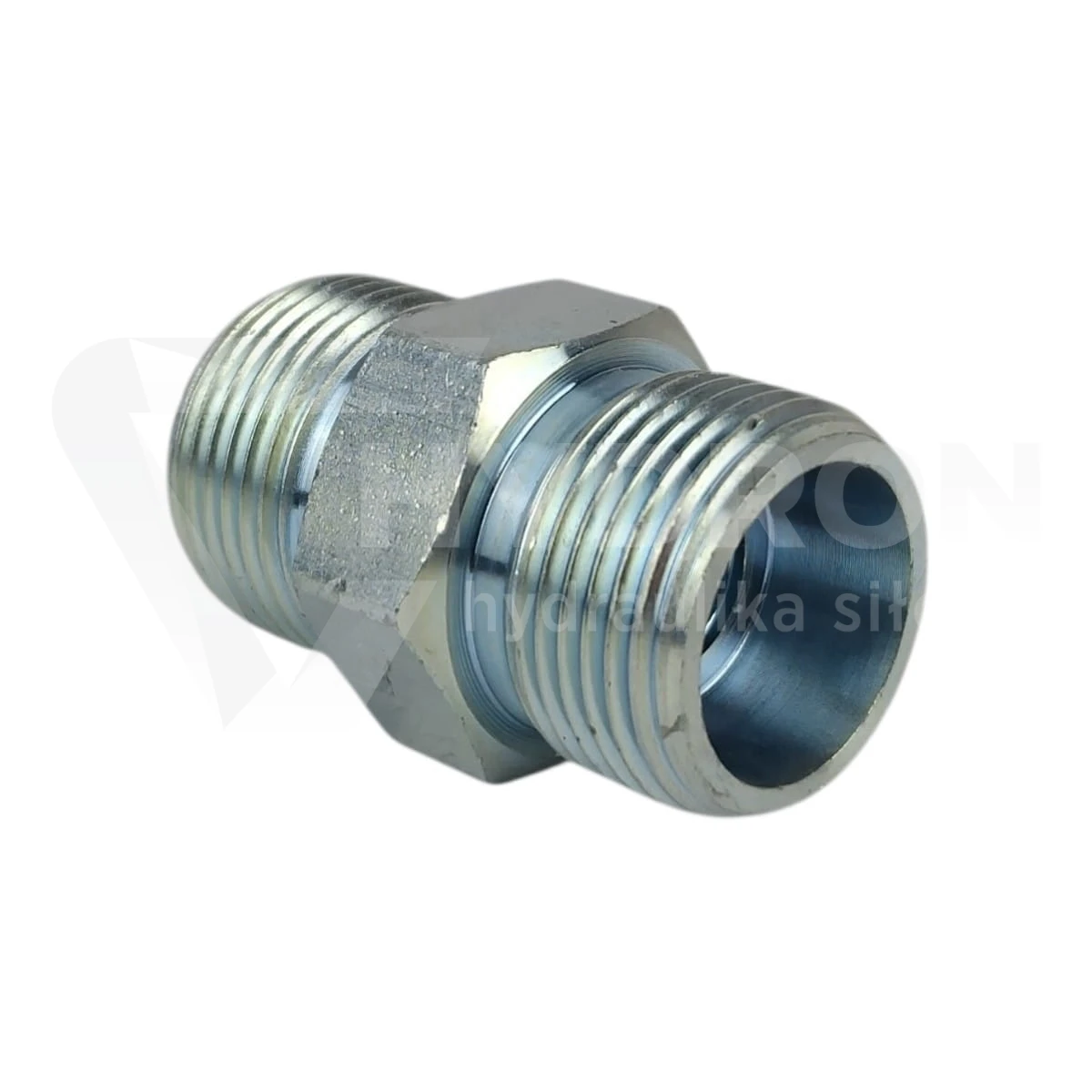

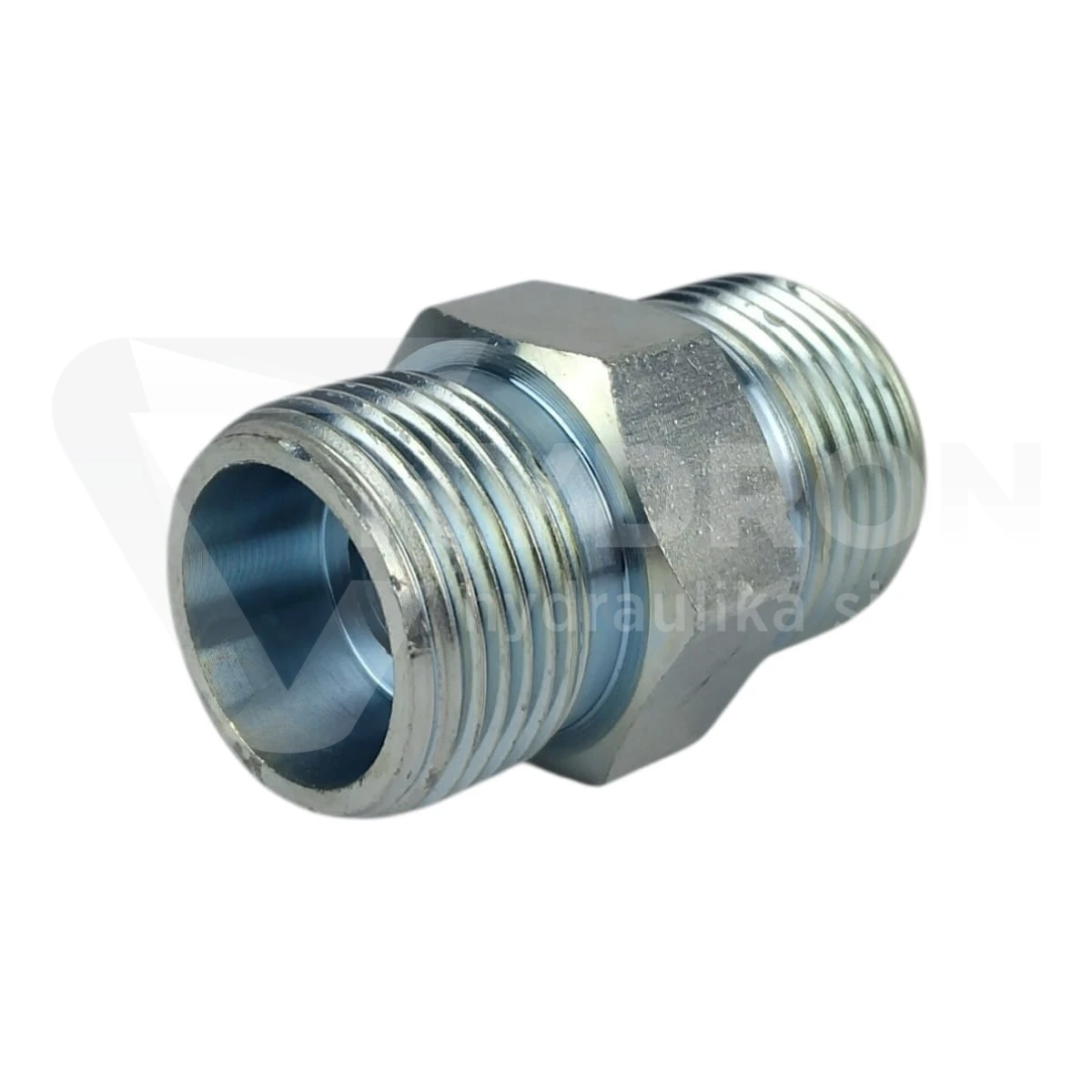

Złączka prosta BB M22x1,5 14S metryczna

Złączka prosta BB M22x1,5 14S to element hydrauliki siłowej przeznaczony do łączenia dwóch komponentów wyposażonych w gwinty wewnętrzne M22x1,5 w serii ciężkiej 14S. Dzięki identycznym gwintom po obu stronach złączka umożliwia wykonanie prostego, szczelnego i wytrzymałego połączenia bez zmiany średnicy przepływu. Znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, budowlanych, leśnych, przemysłowych oraz pojazdów specjalistycznych pracujących pod wysokim ciśnieniem.

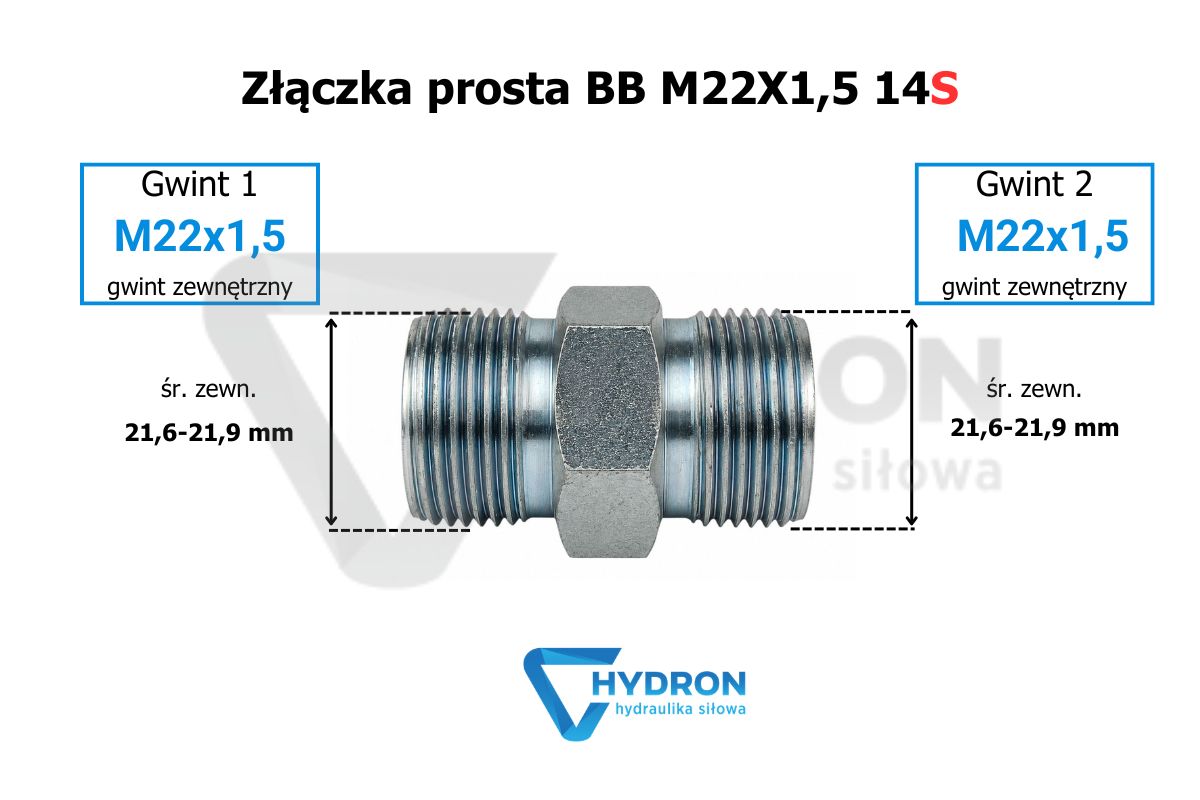

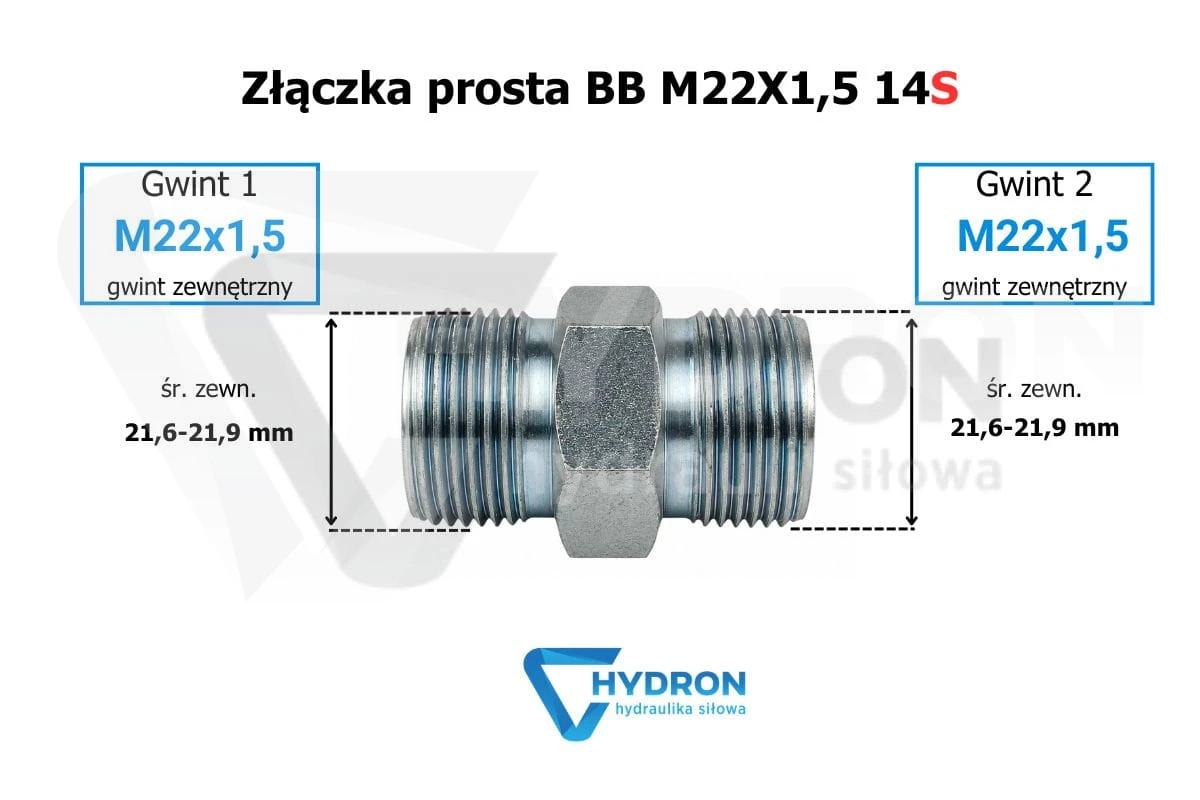

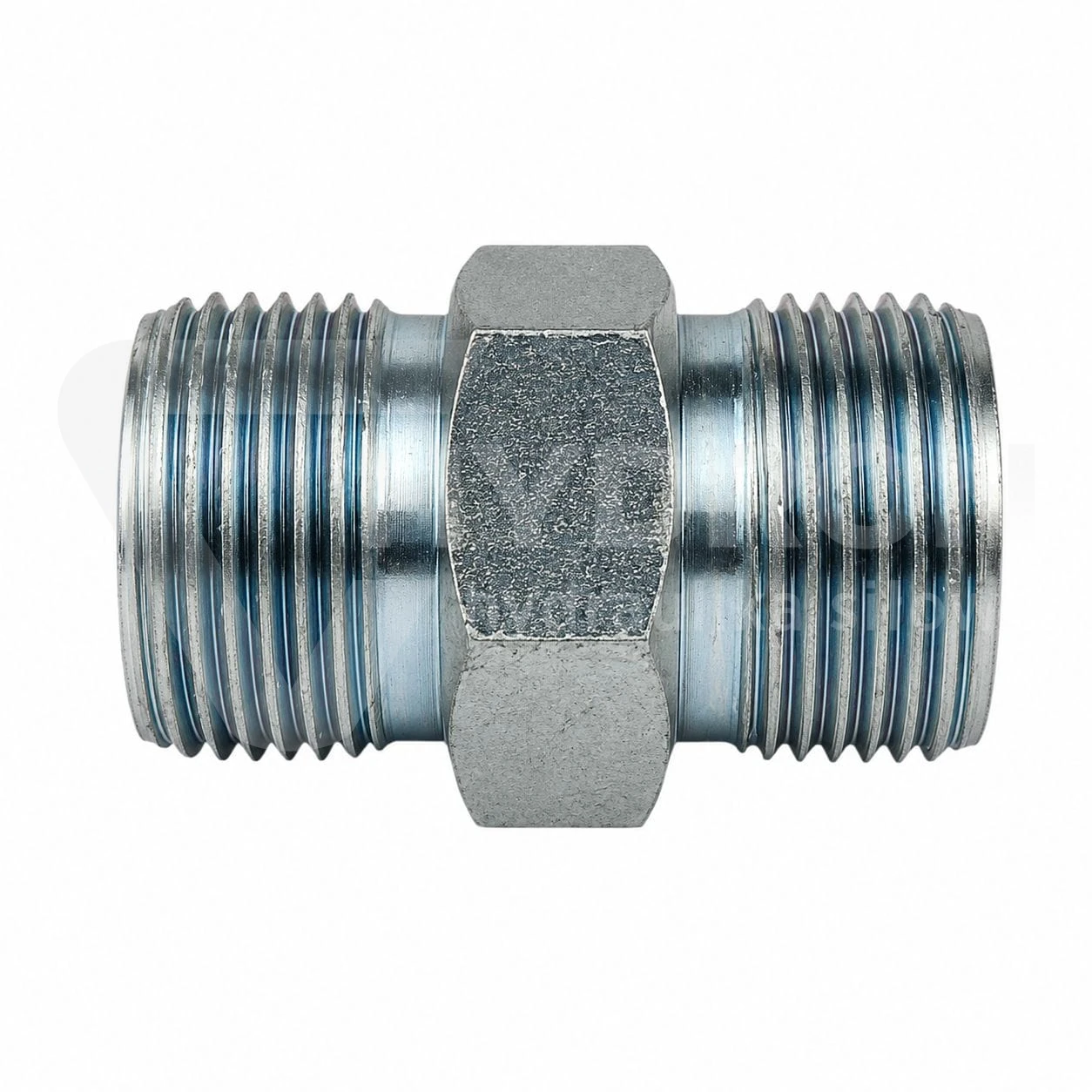

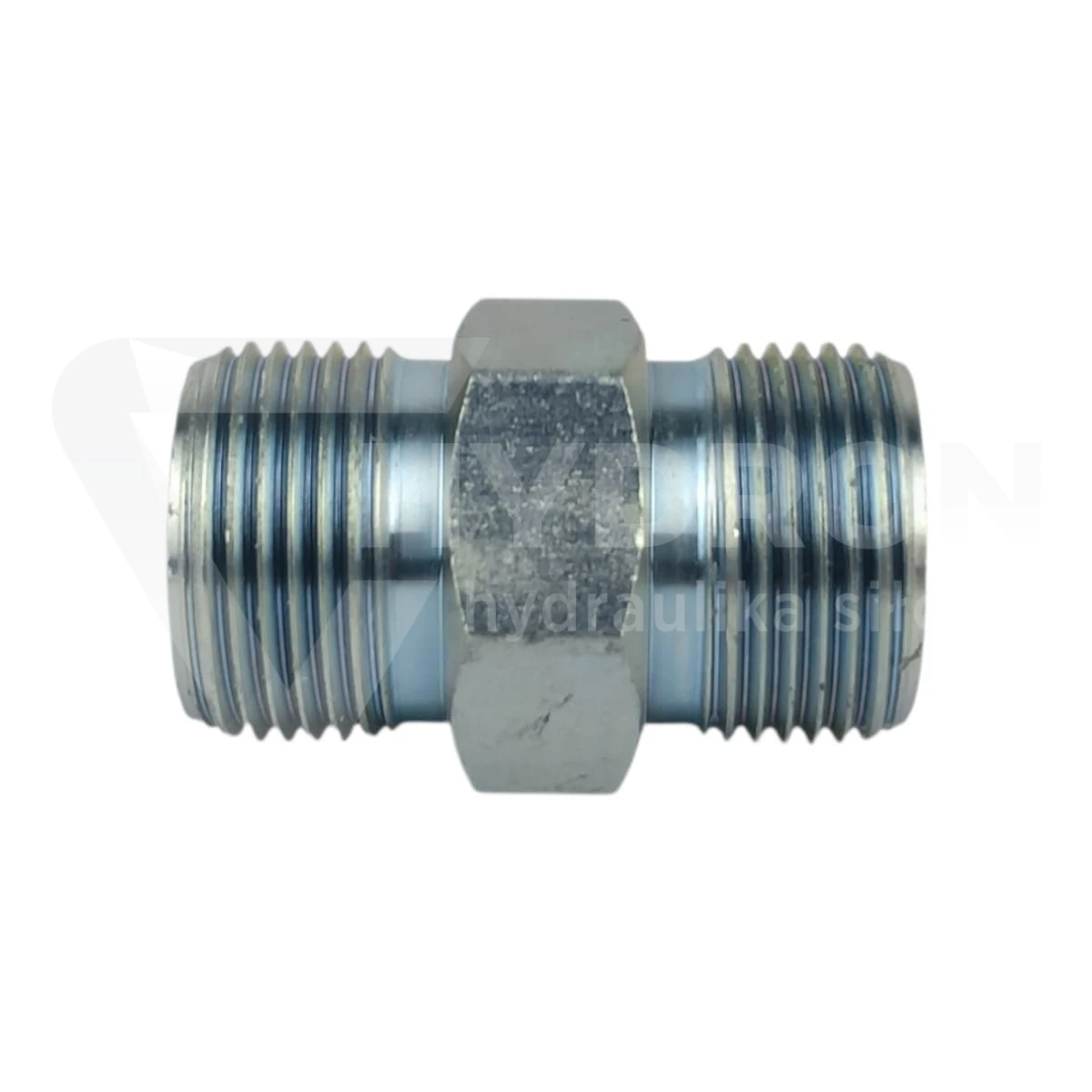

Złączka prosta BB M22X1-5 14S

Parametry techniczne

Typ produktu: złączka prosta BB
Gwint 1: M22x1,5
Gwint 2: M22x1,5
Seria: 14S (seria ciężka)
Typ połączenia: metryczne 24°
Materiał: stal automatowa
Powłoka: ocynk w pasywacji białej
Ciśnienie robocze: zgodnie z kartą produktu
Zastosowanie: hydraulika siłowa wysokociśnieniowa

Do czego służy złączka BB M22x1,5 14S?

Model przeznaczony jest do prostego łączenia dwóch elementów posiadających gwinty wewnętrzne M22x1,5 w wykonaniu 14S. Umożliwia budowę nowych instalacji hydraulicznych oraz naprawę istniejących przewodów bez konieczności stosowania dodatkowych redukcji. Odpowiednio wykonane połączenie zapewnia wysoką szczelność oraz długą żywotność całego układu hydraulicznego.

Podczas kompletowania instalacji warto dobrać również przyłączki hydrauliczne, które pozwalają wykonać połączenia z korpusami pomp, rozdzielaczy i siłowników.

Dlaczego seria 14S ma znaczenie?

Oznaczenie 14S określa serię ciężką połączeń metrycznych. Nie należy dobierać elementów wyłącznie według średnicy gwintu M22x1,5, ponieważ występują również połączenia M22x1,5 w serii 15L. Obie wersje różnią się geometrią stożka, średnicą rury oraz elementami uszczelniającymi i nie są wzajemnie zamienne. Przed zakupem należy zawsze sprawdzić oznaczenie serii zastosowane w układzie.

Zastosowanie w hydraulice siłowej

Złączki BB M22x1,5 14S wykorzystywane są podczas budowy instalacji hydraulicznych w prasach, ładowarkach, koparkach, maszynach rolniczych, liniach technologicznych oraz urządzeniach przemysłowych. Dzięki prostej konstrukcji umożliwiają szybki montaż oraz łatwiejszy serwis układu.

Przy wykonywaniu nowych przewodów warto zamówić również przewody hydrauliczne na wymiar, wykonywane w HYDRON zgodnie z wymaganiami konkretnej maszyny.

Najważniejsze zalety złączki BB M22x1,5 14S

gwinty M22x1,5 po obu stronach
wykonanie w serii ciężkiej 14S
połączenie bez redukcji średnicy
wysoka odporność na ciśnienie robocze
precyzyjnie wykonane gwinty
stal zabezpieczona ocynkiem
łatwy montaż i długa żywotność

Prawidłowy montaż złączki hydraulicznej

Połączenie powinno być wykonywane bez naprężeń przewodu oraz z zachowaniem osiowości elementów. Nie należy wymuszać ustawienia przewodu poprzez dokręcanie złączki. W instalacjach narażonych na drgania warto stosować uchwyty do rur i przewodów hydraulicznych, które stabilizują cały układ oraz ograniczają przenoszenie obciążeń na gwinty.

Dlaczego warto kupić złączki hydrauliczne w HYDRON?

HYDRON od 2010 roku specjalizuje się w hydraulice siłowej i oferuje ponad 10 000 produktów dostępnych z magazynu. Zapewniamy fachowe doradztwo techniczne, szybką wysyłkę oraz komponenty spełniające wymagania profesjonalnych zastosowań. Nasz zespół pomaga dobrać właściwe elementy do nowych instalacji oraz modernizacji istniejących układów hydraulicznych.

Kompletną instalację można uzupełnić o końcówki do węży hydraulicznych, węże hydrauliczne, adaptery hydrauliczne oraz manometry hydrauliczne.
