Złączka AB M22x1,5/M18x1,5 15L/12L

Przejdź do sekcji Opinie

13,39 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN432-15/12L
Oznaczenie wg VITILLO AFE15LME12L.1
Oznaczenie wg CAST 605325.1
Oznaczenie wg PARKER ERMETO RED15/12LOMD
Oznaczenie alternatywne 2C-18-22

Opis

Złączka AB M22x1,5/M18x1,5 15L/12L

Produkcja: HYDRON

Czym jest redukcja M22 na M18 w hydraulice siłowej

Redukcja M22 na M18 to element instalacji hydraulicznej umożliwiający połączenie dwóch komponentów posiadających różne średnice gwintów metrycznych. W praktyce oznacza to możliwość bezpiecznego i szczelnego połączenia elementu z gwintem M22x1,5 z komponentem posiadającym gwint M18x1,5. Takie rozwiązanie jest często stosowane w instalacjach hydrauliki siłowej, gdzie konieczne jest dopasowanie różnych elementów układu, takich jak przewody hydrauliczne, zawory czy rozdzielacze. Dobrym przykładem takiego rozwiązania jest złączka AB M22x1,5 / M18x1,5 15L / 12L, która umożliwia redukcję średnicy gwintu w instalacji hydraulicznej bez konieczności wymiany innych elementów układu. Dzięki zastosowaniu redukcji możliwe jest szybkie dopasowanie komponentów o różnych parametrach gwintów.

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle. Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym. Nie posiada gumowego uszczelnienia oraz miejsca pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza. Do tego służą przyłącza które można zakupić na innych naszych aukcjach.

Zasada działania redukcji gwintów hydraulicznych

Redukcja hydrauliczna działa na bardzo prostej zasadzie – jeden koniec złączki posiada gwint o większej średnicy, a drugi gwint mniejszy. W przypadku redukcji M22 na M18 mamy do czynienia z przejściem pomiędzy dwoma popularnymi gwintami metrycznymi stosowanymi w hydraulice siłowej.

Gwint większy: M22x1,5
Gwint mniejszy: M18x1,5

Tego typu element pozwala zachować szczelność układu oraz odpowiednią wytrzymałość połączenia nawet przy pracy pod wysokim ciśnieniem roboczym. Redukcje gwintów są bardzo często stosowane podczas modernizacji instalacji hydraulicznych, napraw maszyn oraz przy dopasowywaniu przewodów hydraulicznych o różnych średnicach przyłączeniowych.

Normy i standardy gwintów metrycznych w hydraulice

Gwinty metryczne stosowane w hydraulice siłowej bardzo często oparte są o standard DIN 2353 oraz system złączek z pierścieniem zacinającym. Gwinty takie jak M22x1,5 oraz M18x1,5 należą do najczęściej spotykanych rozmiarów stosowanych w przewodach hydraulicznych oraz w złączkach instalacyjnych. System oznaczeń serii L (lekka) odnosi się do średnicy rury hydraulicznej oraz parametrów połączenia. W przypadku prezentowanej redukcji mamy do czynienia z przejściem pomiędzy serią 15L oraz 12L. Dzięki stosowaniu standardowych gwintów możliwe jest łatwe dopasowanie elementów instalacji hydraulicznej oraz szybka wymiana komponentów podczas serwisu maszyny.

Pomocne dane:

Średnica gwintu M22X1,5/M18X1,5 mierzona suwmiarką:
Średnica zewnętrzna [mm]: 17,6 - 17,9
Średnica wewnętrzna [mm]: 20,2 - 20,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint z jednej strony: zewnętrzny metryczny M18X1,5
Gwint z drugiej strony: wewnętrzny metryczny M22X1,5
Wersja: lekka 15L/12L
Typ cieczy: olej hydrauliczny

Materiał:

stal spawalna, galwanizowana odporna na korozję
Alternatywne oznaczenie TN432-15/12L
oznaczenie wg Cast: 605325.1
oznaczenie wg Rastelli Raccordi: TN432-15/12L
oznaczenie wg Parker Ermeto: RED15/12LOMD
oznaczenie wg Vitillo: AFE15LME12L.1
oznaczenie alternatywne: 2C-18-22

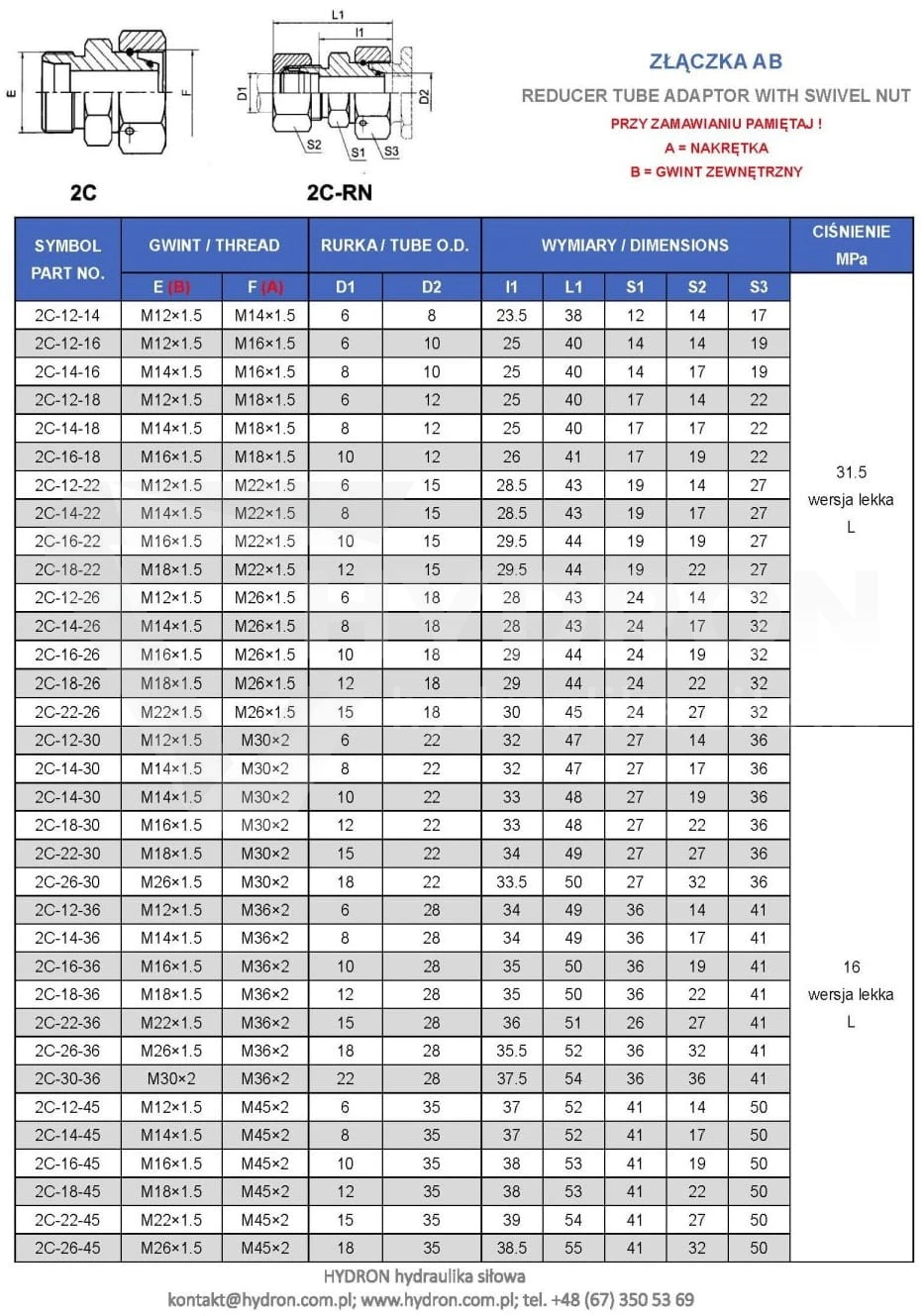

Złącze proste z nakrętką odmiana lekka Typ: TN 432 L

Złącze redukcyjne nakrętne seria "L" i "S" / Reducing tube adappter with swivel nut "L" and "S" series
Złączka nakrętna, z jednej strony nakrętka obrotowa z gwintem wewnętrznym M22X1,5 15L z drugiej strony gwint zewnętrzny M18X1,5 12L
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
Złączka AB to złączka z nakrętką oraz gwintem zewnętrznym ( A = nakrętka obrotowa z gwintem wewnętrznym, B = gwint zewnętrzny )

Doradztwo techniczne Hydron

Hydron od wielu lat dostarcza komponenty stosowane w instalacjach hydrauliki siłowej. W ofercie znajdują się złączki hydrauliczne, redukcje gwintów, przewody hydrauliczne oraz wiele innych elementów niezbędnych do budowy i serwisu instalacji hydraulicznych. Dzięki dużemu doświadczeniu oraz szerokiej dostępności produktów możliwy jest szybki dobór odpowiednich elementów do konkretnej instalacji. Zespół Hydron pomaga w identyfikacji gwintów oraz dopasowaniu złączek hydraulicznych tak, aby instalacja pracowała bezpiecznie i niezawodnie.

FAQ – redukcja M22 na M18

Do czego służy redukcja M22 na M18

Redukcja M22 na M18 służy do połączenia dwóch elementów instalacji hydraulicznej posiadających różne średnice gwintów. Umożliwia dopasowanie komponentów bez konieczności wymiany całej instalacji.

Gdzie stosuje się redukcje gwintów hydraulicznych

Redukcje hydrauliczne stosowane są w maszynach rolniczych, budowlanych, przemysłowych oraz w instalacjach hydrauliki siłowej, gdzie konieczne jest połączenie elementów o różnych średnicach gwintów.

Co oznacza gwint M22x1,5 i M18x1,5

Oznaczenie M22x1,5 oraz M18x1,5 odnosi się do gwintu metrycznego drobnozwojnego stosowanego w hydraulice siłowej. Pierwsza liczba określa średnicę gwintu w milimetrach, natomiast druga skok gwintu wynoszący 1,5 mm.
