Złączka / Przyłączka M18X1,5/M22X1,5 12L/15L S27

Przejdź do sekcji Opinie

5,15 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 M22X1,5
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI Tn98R-12/15L
Oznaczenie wg VITILLO AME1512L.1
Oznaczenie wg CAST 104111.1
Oznaczenie wg PARKER ERMETO GR15/12L

Opis

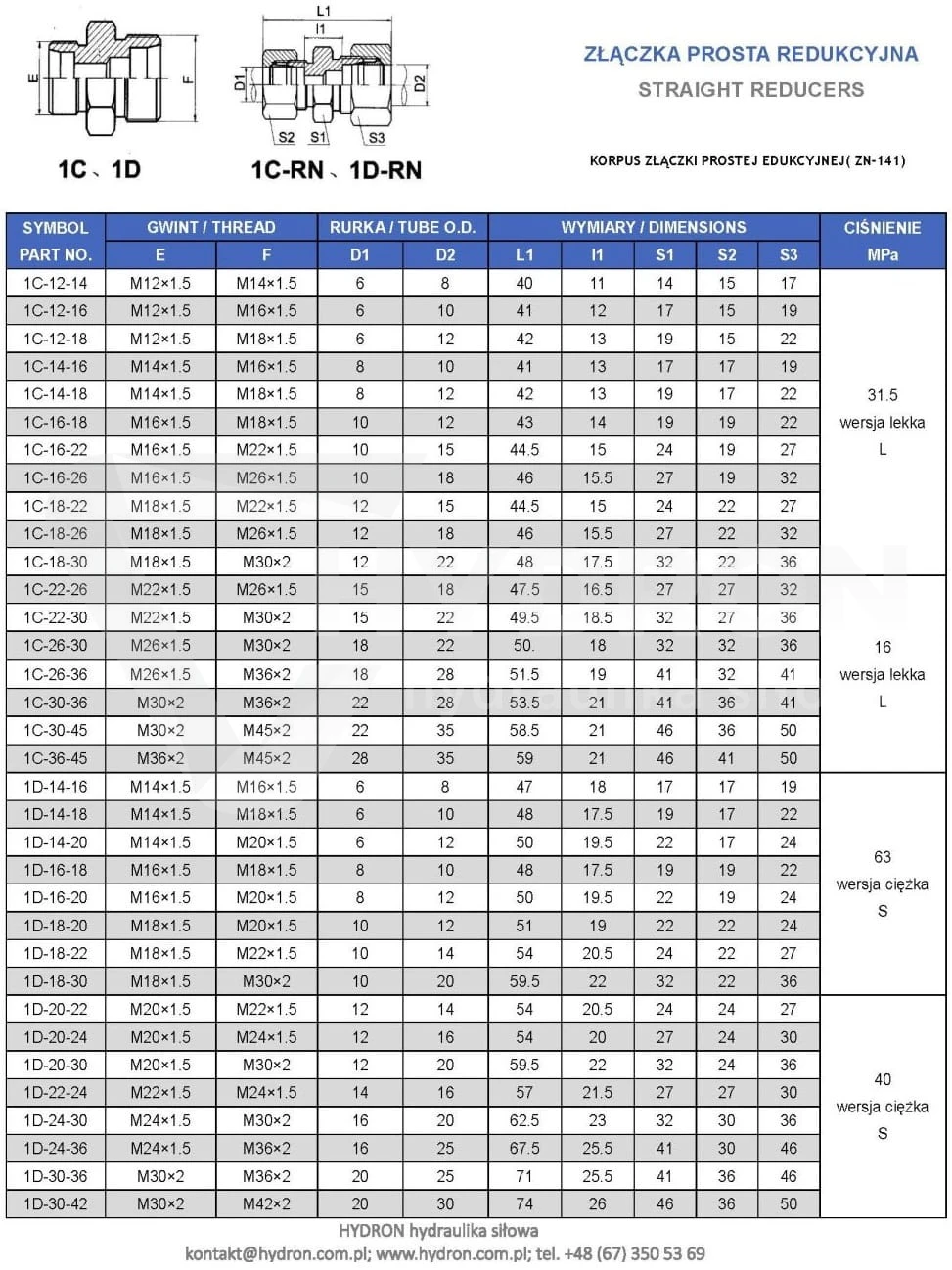

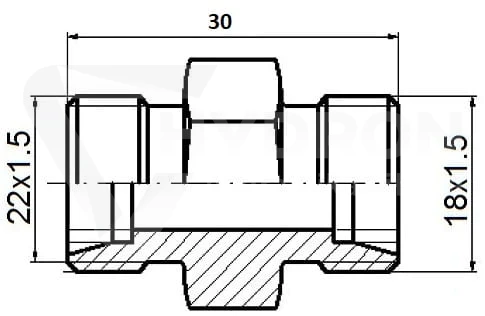

Złączka / Przyłączka M18x1,5 / M22x1,5 12L / 15L klucz 27

Złączka / Przyłączka M18x1,5 / M22x1,5 12L / 15L S27 to proste przejście redukcyjne przeznaczone do połączenia dwóch różnych rozmiarów lekkiej serii L. Po stronie M18x1,5 współpracuje z rurą o średnicy zewnętrznej 12 mm, natomiast po stronie M22x1,5 z rurą 15 mm.

Jednoczęściowy korpus pozwala wykonać przejście 12L → 15L bez stosowania kilku kolejnych adapterów. Dodatkową zaletą jest sześciokąt S27, czyli powierzchnia pod klucz 27 mm, która ułatwia stabilne przytrzymanie złączki podczas montażu.

Parametry techniczne

typ produktu: złączka / przyłączka prosta redukcyjna,
gwint 1: M18x1,5 zewnętrzny,
gwint 2: M22x1,5 zewnętrzny,
rozmiar po stronie M18x1,5: 12L,
rozmiar po stronie M22x1,5: 15L,
średnica zewnętrzna rury po stronie 12L: 12 mm,
średnica zewnętrzna rury po stronie 15L: 15 mm,
seria: lekka L,
skok gwintu M18: 1,5 mm,
skok gwintu M22: 1,5 mm,
praktyczny pomiar gwintu M18x1,5: około 17,6-17,9 mm po średnicy zewnętrznej,
praktyczny pomiar gwintu M22x1,5: około 21,6-21,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
sześciokąt pod klucz: S27, czyli 27 mm,
konstrukcja: proste przejście redukcyjne,
przeznaczenie: połączenie systemu 12L z 15L.

12L / 15L - redukcja w obrębie jednej serii

W tym produkcie nie zmienia się seria połączenia. Obie strony należą do lekkiej serii L. Zmienia się natomiast średnica rury i rozmiar gwintu.

12L - rura 12 mm, gwint M18x1,5,
15L - rura 15 mm, gwint M22x1,5.

Złączka pełni więc funkcję klasycznej redukcji wymiarowej w obrębie lekkiej serii L.

M18x1,5 po stronie 12L

Mniejsza strona złączki posiada gwint zewnętrzny M18x1,5 i współpracuje z rurą 12 mm.

Przy pomiarze suwmiarką zewnętrzna średnica gwintu wynosi zwykle około 17,6-17,9 mm. Skok gwintu to 1,5 mm.

M22x1,5 po stronie 15L

Większa strona posiada gwint zewnętrzny M22x1,5 i współpracuje z rurą 15 mm w lekkiej serii L.

Praktyczny pomiar zewnętrznego gwintu wynosi około 21,6-21,9 mm. Skok również wynosi 1,5 mm.

S27 oznacza klucz 27 mm

Oznaczenie S27 w nazwie produktu nie oznacza ciężkiej serii S. W tym przypadku chodzi o sześciokąt korpusu pod klucz 27 mm.

To rozwiązanie ułatwia stabilne przytrzymanie korpusu podczas dokręcania nakrętki lub współpracującego elementu instalacji.

Dlaczego duży sześciokąt jest przydatny?

Większa powierzchnia pod klucz daje lepszą kontrolę podczas montażu. Ma to znaczenie szczególnie w sytuacji, gdy trzeba jednocześnie kontrować korpus i dokręcać drugi element.

S27 sprawdza się więc dobrze w montażu serwisowym i w miejscach, gdzie dostęp do złączki jest ograniczony.

M22x1,5 15L a M22x1,5 14S

Sam gwint M22x1,5 nie wystarcza do poprawnego doboru, ponieważ może występować w różnych seriach.

M22x1,5 15L - rura 15 mm, seria lekka L,
M22x1,5 14S - rura 14 mm, seria ciężka S.

Gwint jest taki sam, ale średnica rury i seria są różne. Elementów nie należy traktować jako zamienników.

M18x1,5 12L a M18x1,5 10S

Podobna sytuacja występuje po stronie M18x1,5.

M18x1,5 12L - rura 12 mm, seria lekka L,
M18x1,5 10S - rura 10 mm, seria ciężka S.

Dlatego przy doborze trzeba sprawdzać nie tylko gwint, ale również średnicę rury i serię.

Stożek 24° i połączenie zaciskowe

Złączka współpracuje z metrycznym systemem połączeń rurowych wykorzystującym stożek 24°. Do wykonania kompletnego połączenia potrzebne są odpowiednio dobrane pierścienie zacinające i nakrętki.

po stronie 12L należy zastosować elementy do rury 12 mm,
po stronie 15L należy zastosować elementy do rury 15 mm.

Nie uszczelniaj gwintów taśmą PTFE

Gwinty M18x1,5 i M22x1,5 w tym systemie odpowiadają przede wszystkim za docisk elementów. Szczelność połączenia powstaje dzięki współpracy stożka, pierścienia i prawidłowo przygotowanej rury.

Z tego względu taśma PTFE nie jest właściwym sposobem uszczelniania tego typu połączenia.

Jedna redukcja zamiast kilku adapterów

Bezpośrednie przejście 12L / 15L pozwala ograniczyć liczbę dodatkowych elementów w instalacji.

krótsze połączenie,
mniej części do kompletowania,
prostszy montaż,
mniejsza liczba potencjalnych miejsc nieszczelności,
łatwiejszy serwis.

Wpływ przejścia 12 mm na 15 mm na przepływ

Rura 15 mm ma większy przekrój przepływu niż rura 12 mm. Przy tej samej wydajności prędkość medium po stronie większej średnicy może być niższa.

Jeżeli przepływ odbywa się w przeciwnym kierunku, z 15L do 12L, warto sprawdzić, czy mniejszy przekrój 12 mm jest odpowiedni dla wymaganej wydajności układu.
