  • Złączka AB M26x1,5/M22x1,5 18L/15L
  • Złączka AB M26x1,5/M22x1,5 18L/15L

Złączka AB M26x1,5/M22x1,5 18L/15L

Przejdź do sekcji Opinie
Cena 24,85 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt
Udostępnij

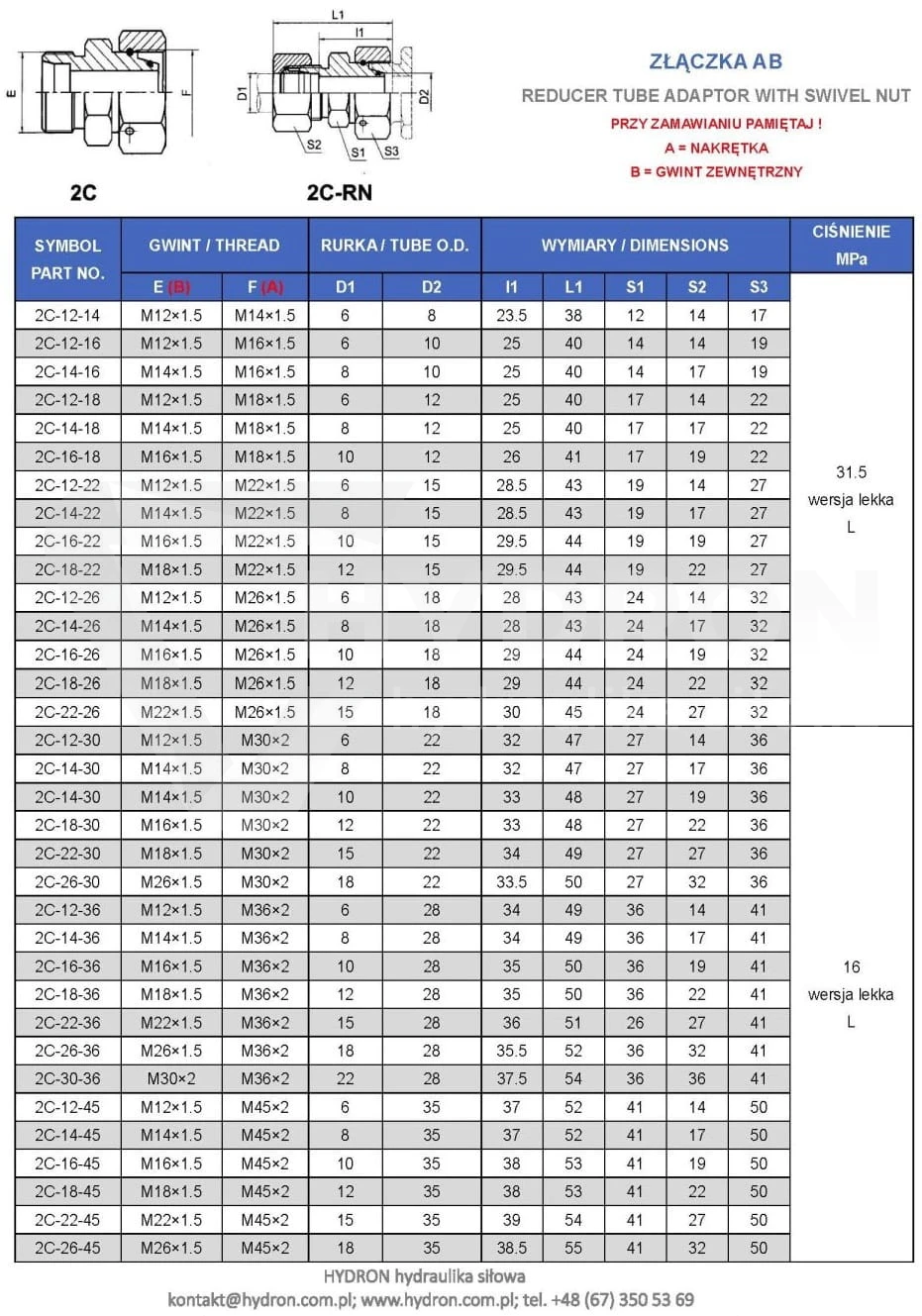

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 M26x1,5
  • Rozmiar gwintu 1 w milimetrach 25,6-25,9zew./24,2-24,6wew.
  • Rozmiar gwintu 2 M22X1,5
  • Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73141 Złączki proste
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI TN432-18/15L
  • Oznaczenie wg VITILLO AFE18LME15L.1
  • Oznaczenie wg EATON 605331.1
  • Oznaczenie wg PARKER ERMETO RED18/15LOMD
  • Oznaczenie alternatywne 2C-22-26

Opis

Złączka AB M26x1,5/M22x1,5 18L/15L

Złączka AB M26x1,5 / M22x1,5 18L/15L jest redukcyjnym adapterem hydraulicznym przeznaczonym do połączenia dwóch elementów instalacji wyposażonych w gwinty metryczne o różnych rozmiarach. Stosowana jest w układach hydrauliki siłowej, gdzie zachodzi konieczność przejścia z gniazda M26x1,5 na M22x1,5 bez konieczności przebudowy całej instalacji. Wykonana ze stali przeznaczonej do pracy w układach wysokociśnieniowych zapewnia szczelne i trwałe połączenie przewodów, rozdzielaczy, zaworów oraz bloków hydraulicznych.

Złączka AB M26x1,5 M22x1,5 do redukcji gwintów metrycznych

W praktyce serwisowej często spotyka się sytuacje, w których nowy komponent posiada inne przyłącze niż element montowany wcześniej. Złączka AB M26x1,5 M22x1,5 pozwala szybko wykonać przejście pomiędzy dwoma rozmiarami gwintów bez spawania, gwintowania czy wymiany pozostałych części układu. Jest to rozwiązanie stosowane zarówno podczas napraw maszyn rolniczych, jak i modernizacji instalacji przemysłowych.

Kiedy ten adapter hydrauliczny będzie właściwym wyborem

Produkt sprawdzi się wtedy, gdy po jednej stronie występuje przyłącze M26x1,5 serii 18L, a po drugiej M22x1,5 serii 15L. Należy jednak pamiętać, że sama zgodność gwintu nie zawsze oznacza możliwość montażu. Istotne znaczenie ma również rodzaj uszczelnienia oraz wykonanie gniazda. Błędem spotykanym podczas napraw jest próba zastąpienia serii lekkiej L elementami z serii ciężkiej S. Pomimo podobnych średnic połączenie może nie zapewnić pełnej szczelności, co prowadzi do wycieków oleju oraz utraty ciśnienia roboczego. Redukcja sprawdza się szczególnie wtedy, gdy pozostała część układu jest w dobrym stanie technicznym, a wymiany wymaga jedynie pojedynczy element. Dzięki temu nie ma potrzeby wykonywania nowych przewodów czy wymiany całych sekcji instalacji. W wielu przypadkach odpowiednio dobrana złączka pozwala przywrócić sprawność maszyny w ciągu kilkunastu minut.

Podczas takich napraw często wymieniane są również kolanka hydrauliczne metryczne lub trójniki hydrauliczne, które muszą być dopasowane do nowej konfiguracji układu.

Dlaczego sam gwint nie wystarczy

Jednym z częstszych błędów jest dobieranie złączki wyłącznie na podstawie gwintu. Gwint M26x1,5 może występować w różnych konfiguracjach układu uszczelnienia. Przed montażem należy sprawdzić rodzaj gniazda oraz serię połączenia. Pozwala to uniknąć problemów ze szczelnością po uruchomieniu maszyny.

Pomocne dane:

  • Średnica gwintu M26X1,5/M22X1,5 mierzona suwmiarką:
  • Średnica zewnętrzna [mm]: 21,6 - 21,9
  • Średnica wewnętrzna [mm]: 24,2 - 24,6

Dane techniczne:

  • Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
  • Gwint z jednej strony: zewnętrzny metryczny M22X1,5
  • Gwint z drugiej strony: wewnętrzny metryczny M26X1,5
  • Wersja: lekka
  • Typ cieczy: olej hydrauliczny
  • Materiał: stal spawalna, galwanizowana odporna na korozję
  • oznaczenie wg Cast: 605331.1
  • oznaczenie wg Rastelli Raccordi: TN432-18/15L
  • oznaczenie wg Parker Ermeto: RED18/15LOMD
  • oznaczenie wg Vitillo: AFE18LME15L.1
  • oznaczenie alternatywne: 2C-22-26
  • Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.
  • Nie posiada gumowego uszczelnienia oraz miejsca pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza. Do tego służą przyłącza które można zakupić na innych naszych aukcjach.

FAQ

Do czego służy złączka AB M26x1,5 / M22x1,5?

Służy do połączenia dwóch elementów instalacji hydraulicznej posiadających różne rozmiary gwintów metrycznych.

Gdzie najczęściej stosuje się taką redukcję?

W maszynach rolniczych, budowlanych, agregatach hydraulicznych oraz urządzeniach przemysłowych.

Czy redukcja pozwala uniknąć wymiany przewodu?

Tak, w wielu przypadkach umożliwia podłączenie nowego elementu do istniejącej instalacji bez wykonywania nowego przewodu.

Jak sprawdzić czy złączka będzie pasowała?

Należy zweryfikować oba gwinty występujące w instalacji oraz porównać ich wymiary przed zamówieniem.
