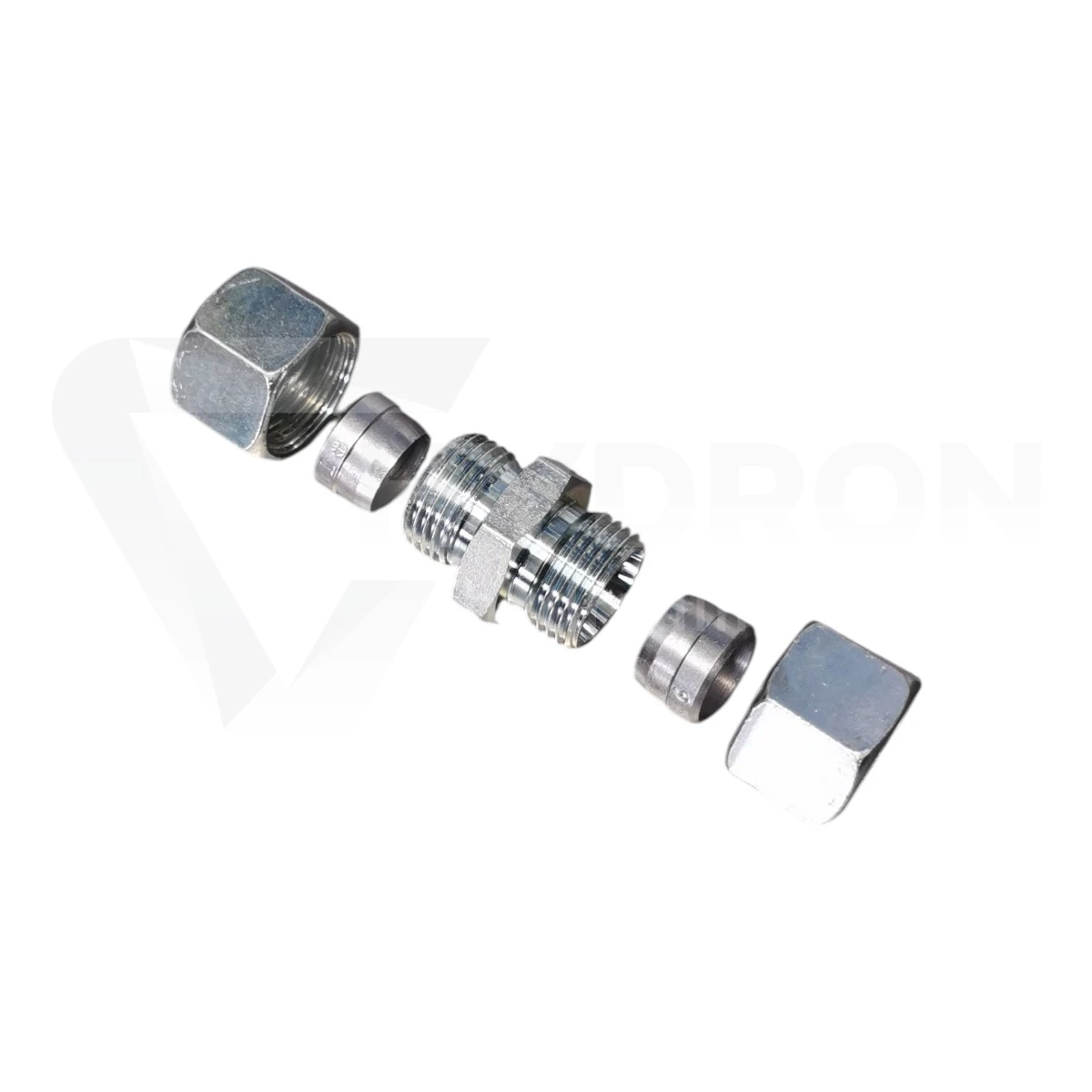

Złączka / Przyłączka M22X1,5/M26x1,5 18L

Przejdź do sekcji Opinie

15,66 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

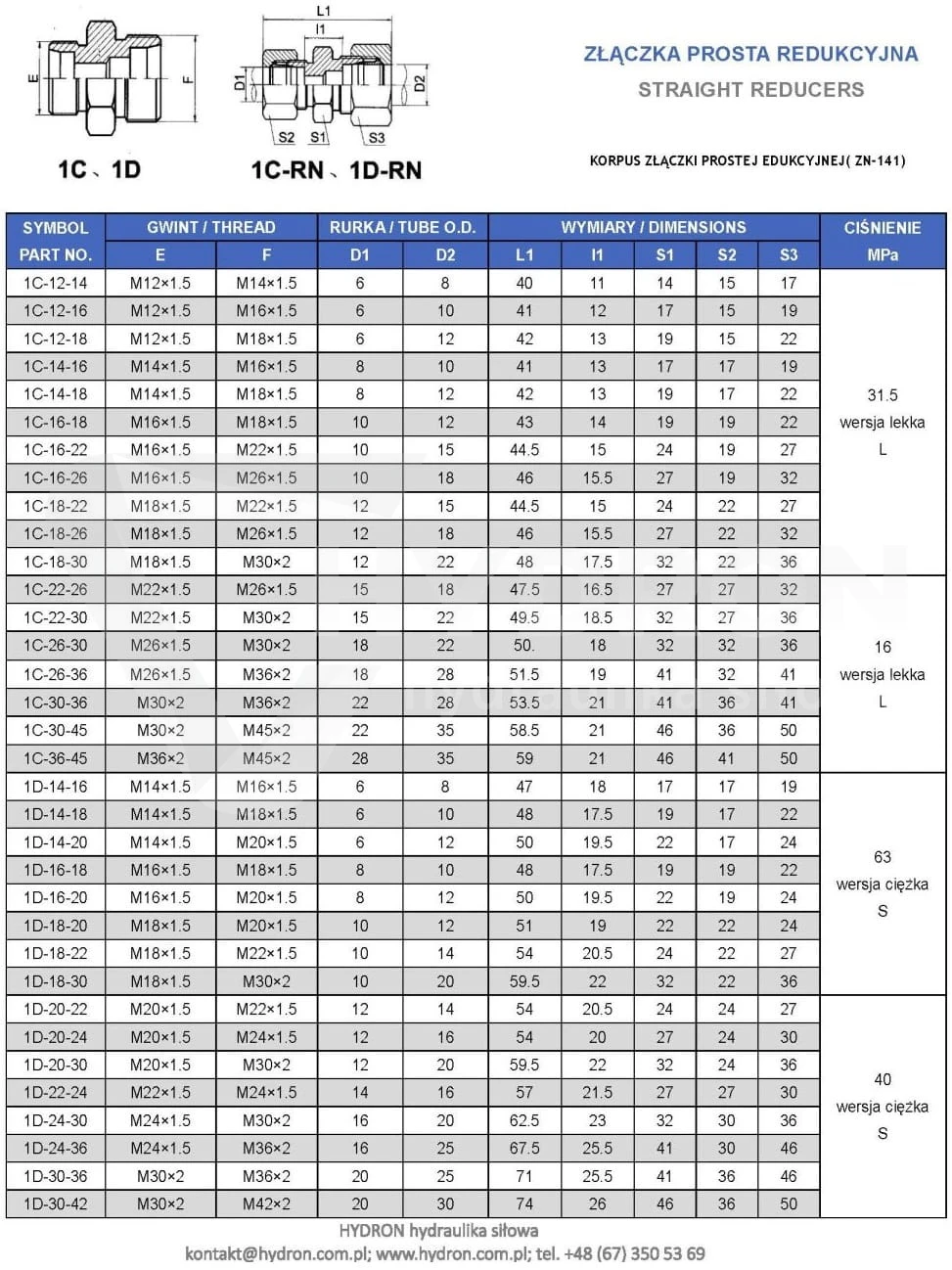

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M26X1,5
Rozmiar gwintu 2 w milimetrach 25,6-25,9zew./24,2-24,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI Tn98R-18/15L
Oznaczenie wg VITILLO AME1815L.1
Oznaczenie wg CAST 104114.1

Opis

Złączka / Przyłączka M22x1,5 / M26x1,5 18L

Złączka / Przyłączka M22x1,5 / M26x1,5 18L to prosty element przejściowy stosowany w metrycznych układach hydraulicznych. Po jednej stronie znajduje się gwint zewnętrzny M22x1,5, natomiast po drugiej M26x1,5 odpowiadający konfiguracji 18L, czyli połączeniu dla rury o średnicy zewnętrznej 18 mm w lekkiej serii L.

Produkt pozwala wykonać zwarte przejście pomiędzy dwoma różnymi gwintami bez rozbudowywania instalacji o kilka dodatkowych adapterów. To szczególnie przydatne podczas napraw i modernizacji układów, w których istniejący punkt przyłączeniowy M22x1,5 trzeba połączyć z systemem rurowym M26x1,5 18L.

Parametry techniczne

typ produktu: złączka / przyłączka prosta,
gwint 1: M22x1,5 zewnętrzny,
gwint 2: M26x1,5 zewnętrzny,
rozmiar po stronie M26x1,5: 18L,
średnica zewnętrzna rury po stronie 18L: 18 mm,
seria po stronie M26x1,5: lekka L,
skok gwintu M22: 1,5 mm,
skok gwintu M26: 1,5 mm,
praktyczny pomiar gwintu M22x1,5: około 21,6-21,9 mm po średnicy zewnętrznej,
praktyczny pomiar gwintu M26x1,5: około 25,6-25,9 mm po średnicy zewnętrznej,
praktyczny pomiar gwintu M26x1,5 wewnętrznie: około 24,2-24,6 mm,
kąt stożka po stronie rurowej: 24°,
konstrukcja: proste przejście metryczne,
przeznaczenie: zastosowanie jako złączka lub przyłączka.

M26x1,5 18L - pewny punkt identyfikacji

Po stronie większego gwintu sytuacja jest jednoznaczna. M26x1,5 odpowiada w tym systemie konfiguracji 18L.

Oznacza to:

gwint M26x1,5,
rurę o średnicy zewnętrznej 18 mm,
lekką serię L,
połączenie na stożku 24°.

Przy wymianie istniejącego elementu warto więc sprawdzić nie tylko sam gwint M26, ale również średnicę rury 18 mm.

Dlaczego M22x1,5 trzeba sprawdzić szczególnie dokładnie?

Gwint M22x1,5 może występować w różnych konfiguracjach systemowych. Najczęściej spotyka się między innymi:

M22x1,5 15L - rura 15 mm, seria lekka L,
M22x1,5 14S - rura 14 mm, seria ciężka S.

To oznacza, że sam pomiar gwintu M22x1,5 nie pozwala jeszcze określić kompletnego systemu po tej stronie. Przy doborze należy sprawdzić, z jakim elementem złączka ma współpracować.

Jak rozpoznać oba gwinty suwmiarką?

Praktyczny pomiar zewnętrznej średnicy gwintu pomaga szybko potwierdzić podstawowy rozmiar:

M22x1,5 - około 21,6-21,9 mm,
M26x1,5 - około 25,6-25,9 mm.

W obu przypadkach skok wynosi 1,5 mm. Jeśli oznaczenia na starym elemencie są nieczytelne, warto dodatkowo użyć grzebienia do gwintów.

Nie zakładaj, że M22x1,5 i M26x1,5 oznaczają tę samą serię

To częsty błąd podczas identyfikacji hydraulicznych połączeń metrycznych. Średnica gwintu nie mówi jeszcze wszystkiego o średnicy rury i serii.

Po stronie M26x1,5 w tym produkcie mamy 18L, natomiast po stronie M22x1,5 trzeba zweryfikować rzeczywistą konfigurację współpracującego elementu.

Po co stosować jedno przejście zamiast dwóch adapterów?

Jednoczęściowa złączka M22x1,5 / M26x1,5 pozwala ograniczyć liczbę połączeń w układzie.

krótszy punkt montażowy,
mniej części do zamówienia,
łatwiejszy montaż,
mniejsza liczba miejsc potencjalnej nieszczelności,
prostsza diagnostyka podczas serwisu.

W instalacjach, w których liczy się kompaktowa zabudowa, taki bezpośredni korpus przejściowy jest zwykle wygodniejszy niż zestaw kilku kolejnych redukcji.

Stożek 24° i elementy zaciskowe po stronie 18L

Strona M26x1,5 18L współpracuje z metrycznym systemem rurowym wykorzystującym stożek 24°. Do wykonania kompletnego połączenia potrzebne są odpowiednio dobrane elementy dla rury 18 mm.

Należy zastosować:

pierścień zacinający 18L,
nakrętkę złączną M26x1,5 18L,
rurę o średnicy zewnętrznej 18 mm.

Gwintu nie uszczelnia się taśmą PTFE

W połączeniu rurowym tego typu gwint odpowiada przede wszystkim za docisk elementów. Szczelność uzyskuje się na powierzchniach współpracujących ze stożkiem 24°.

Taśma PTFE nie zastąpi właściwego pierścienia, nakrętki ani poprawnie przygotowanej rury.

Złączka czy przyłączka?

Produkt może pełnić funkcję złączki przejściowej pomiędzy dwoma gwintami albo przyłączki wykorzystywanej przy podłączaniu podzespołu hydraulicznego do układu rurowego 18L.

O sposobie zastosowania decyduje konstrukcja całego punktu przyłączeniowego i typ elementu współpracującego po stronie M22x1,5.
