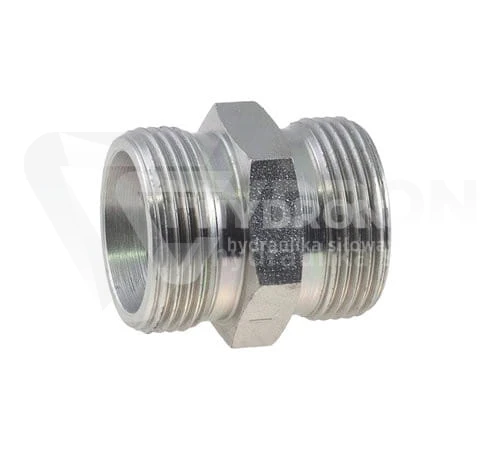

Złączka prosta BB M52X2 38S stal nierdzewna

Przejdź do sekcji Opinie

325,95 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M52x2
Rozmiar gwintu 1 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Rozmiar gwintu 2 M52X2
Rozmiar gwintu 2 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

Złączka prosta BB M52x2 38S stal nierdzewna

Nypel metryczny M52x2 38S ze stali nierdzewnej to złączka BB przeznaczona do wykonywania prostych połączeń w instalacjach hydraulicznych wykorzystujących ciężką serię 38S. Element posiada gwinty zewnętrzne M52x2 po obu stronach i współpracuje z rurami hydraulicznymi 38 mm. Dzięki wykonaniu ze stali nierdzewnej doskonale sprawdza się w środowiskach narażonych na działanie wilgoci, agresywnych środków chemicznych oraz warunków atmosferycznych powodujących korozję standardowych elementów stalowych

Pomocne dane:

Średnica gwintu M52X2
Średnica zewnętrzna [mm]: 51,6 – 51,9
Średnica wewnętrzna [mm]: 49,4 – 49,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint z jednej strony: zewnętrzny metryczny 52X2
Gwint z drugiej strony: zewnętrzny metryczny 52X2
Wersja: ciężka
Ciśnienie nominalne: 315bar
Typ cieczy: olej hydrauliczny

Łącznik metryczny M52x2 do dużych przepływów hydraulicznych

Seria 38S wykorzystywana jest w układach, gdzie przepływy oleju są znacznie większe niż w standardowych instalacjach hydraulicznych. Takie połączenia można spotkać w agregatach hydraulicznych dużej mocy, prasach przemysłowych, maszynach przeładunkowych, urządzeniach hutniczych oraz instalacjach technologicznych pracujących w trybie ciągłym.

Duży przekrój przewodów pozwala ograniczyć spadki ciśnienia oraz zmniejszyć nagrzewanie medium roboczego podczas pracy pod dużym obciążeniem.

Złączka BB nierdzewna czy ocynkowana?

W większości zastosowań przemysłowych stosowane są standardowe nyple metryczne wykonane ze stali ocynkowanej. Wersja nierdzewna znajduje zastosowanie tam, gdzie instalacja pracuje w kontakcie z wodą, środkami chemicznymi, nawozami, detergentami lub w środowisku morskim.

Stal nierdzewna zapewnia znacznie większą odporność na korozję i eliminuje problem zapiekania gwintów podczas późniejszych prac serwisowych. Jest to szczególnie istotne w zakładach spożywczych, chemicznych oraz oczyszczalniach ścieków.

Najczęstszy błąd przy doborze złączki prostej 38S

W praktyce wielu użytkowników identyfikuje połączenie wyłącznie na podstawie gwintu M52x2. To często prowadzi do pomyłki pomiędzy serią lekką L a ciężką S. Pomimo identycznego gwintu elementy te nie są ze sobą zamienne.

Nieprawidłowo dobrany łącznik metryczny może powodować problemy z montażem pierścienia zacinającego oraz brak szczelności połączenia. W efekcie instalacja wymaga ponownego demontażu i wymiany komponentów.

Gdzie stosuje się nyple metryczne M52x2

Tego typu złączki hydrauliczne wykorzystywane są przede wszystkim do budowy magistrali rurowych oraz połączeń pomiędzy zaworami, blokami hydraulicznymi i rozdzielaczami. Często spotyka się je również w instalacjach technologicznych zakładów produkcyjnych, gdzie zamiast przewodów elastycznych stosowane są rury hydrauliczne precyzyjne zapewniające większą sztywność układu. W przypadku bardziej rozbudowanych systemów hydraulicznych stosuje się także kolana hydrauliczne nastawne, trójniki hydrauliczne, a także zawory kulowe hydrauliczne, które umożliwiają odcięcie wybranych sekcji instalacji.

Jak zbudować kompletne połączenie 38S

Sama złączka prosta BB jest tylko jednym z elementów połączenia rurowego. Do montażu niezbędne są również odpowiednio dobrane nakrętki hydrauliczne oraz pierścienie zacinające serii 38S. W instalacjach narażonych na drgania zaleca się stosowanie również uchwytów do rur hydraulicznych które stabilizują przewody i ograniczają obciążenia przenoszone na połączenia gwintowane.

Nypel metryczny M52x2 ze stali nierdzewnej w wymagających instalacjach

Złączka BB M52x2 38S stal nierdzewna jest rozwiązaniem przeznaczonym do budowy trwałych połączeń w układach hydraulicznych o dużych przepływach. Odpowiednio dobrany nypel metryczny zapewnia szczelność instalacji, odporność na korozję oraz wieloletnią eksploatację nawet w trudnych warunkach przemysłowych i zewnętrznych.

Nypel metryczny M52x2 38S stal nierdzewna do połączeń rurowych

Nypel metryczny M52x2 38S ze stali nierdzewnej stosuje się w instalacjach rurowych ciężkiej serii S, gdzie połączenie musi przenieść wysokie ciśnienie i zachować szczelność mimo drgań oraz dużego przepływu oleju. Ten model należy do grupy złączek prostych BB, a w wersji nierdzewnej sprawdza się szczególnie tam, gdzie zwykła stal ocynkowana mogłaby korodować. Do kompletnej instalacji można dobrać także rury hydrauliczne bezszwowe oraz uchwyty na rury, które stabilizują przewód rurowy i ograniczają obciążenie połączeń gwintowanych.
